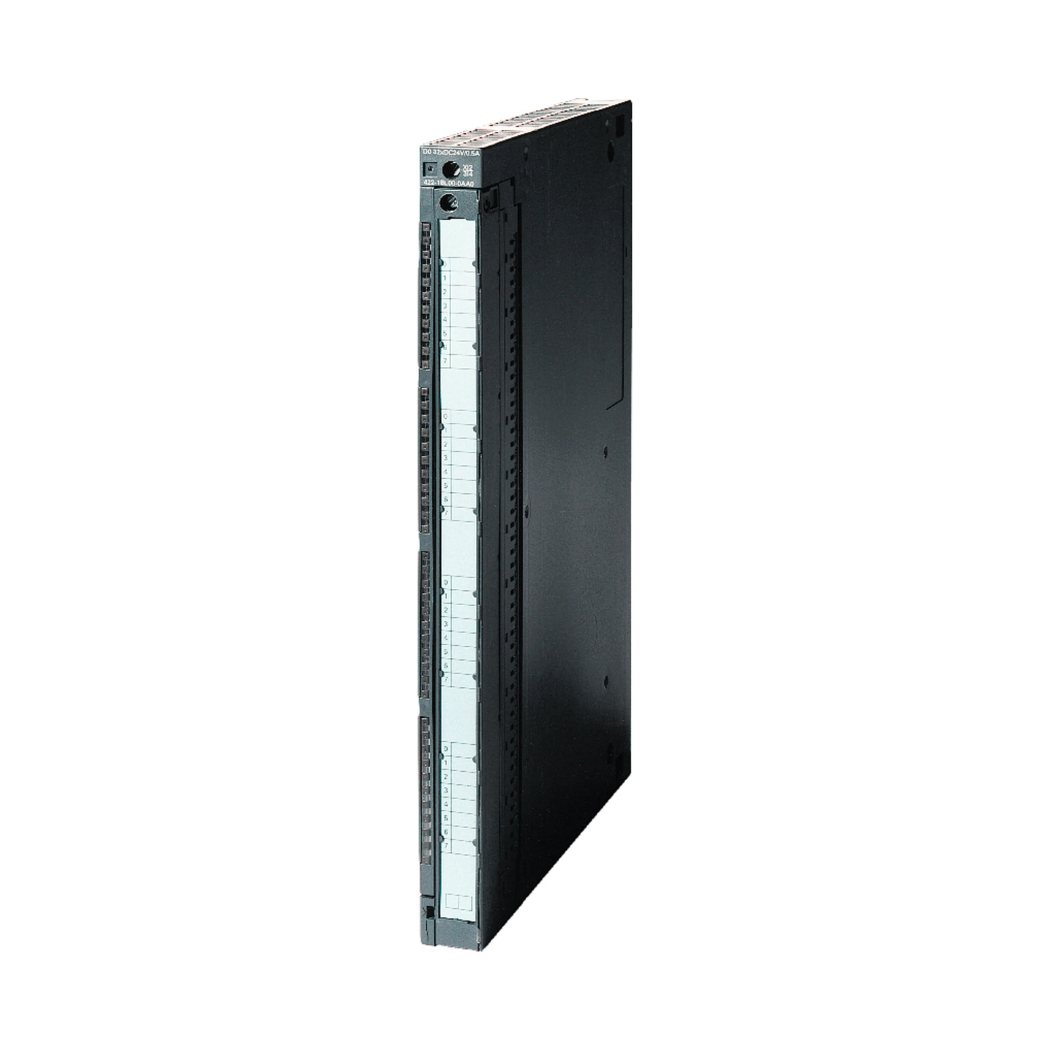

6ES7421-1BL01-0AA0 S7-400 SM 421 32DI

6ES7421-1BL01-0AA0 S7-400 SM 421 32DI, mô-đun đầu vào số (DI) mạnh mẽ, là giải pháp lý tưởng để nâng cấp hệ thống điều khiển tự động hóa của bạn, mang lại hiệu suất vượt trội và độ tin cậy cao.

thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng, giúp các kỹ sư, nhà quản lý tối ưu hóa quy trình, giảm thiểu chi phí và gia tăng lợi nhuận cho doanh nghiệp.

1. Thông tin chi tiết về sản phẩm 6ES7421-1BL01-0AA0

2. Cấu tạo sản phẩm 6ES7421-1BL01-0AA0

Module 6ES7421-1BL01-0AA0 được thiết kế với sự tỉ mỉ và tinh tế, đảm bảo độ bền bỉ và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Vỏ ngoài của module được làm từ chất liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chống ăn mòn, giúp bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài. Bên trong, module được trang bị các linh kiện điện tử chất lượng cao, được bố trí khoa học và hợp lý trên bo mạch in (PCB).

Các linh kiện này bao gồm:

• Vi xử lý (Microprocessor) thực hiện các chức năng xử lý tín hiệu và giao tiếp với bộ điều khiển trung tâm,
• Các cổng đầu vào (Input Ports) tiếp nhận tín hiệu từ các thiết bị ngoại vi,
• Các bộ cách ly quang (Optocouplers) đảm bảo an toàn và chống nhiễu,
• Các mạch bảo vệ (Protection Circuits) bảo vệ module khỏi quá áp, quá dòng và ngắn mạch.

Các đầu nối (Terminals) được thiết kế chắc chắn, dễ dàng kết nối và tháo lắp, giúp tiết kiệm thời gian và công sức cho người sử dụng. Kích thước nhỏ gọn của module giúp tiết kiệm không gian lắp đặt trong tủ điện, đồng thời mang lại tính thẩm mỹ cao cho hệ thống.

3. Các tính năng chính của sản phẩm 6ES7421-1BL01-0AA0

• 32 kênh đầu vào số: Số lượng kênh đầu vào lớn cho phép kết nối đồng thời nhiều thiết bị ngoại vi, như cảm biến, công tắc, nút nhấn,… giúp thu thập dữ liệu một cách toàn diện và chính xác.
• Điện áp đầu vào 24V DC: Điện áp tiêu chuẩn công nghiệp, tương thích với hầu hết các thiết bị ngoại vi hiện có trên thị trường, giúp dễ dàng tích hợp vào hệ thống hiện tại.
• Thời gian đáp ứng nhanh: Thời gian đáp ứng chỉ 2.4ms (thông thường) đảm bảo hệ thống phản hồi nhanh chóng với các thay đổi tín hiệu, giúp nâng cao hiệu suất và độ chính xác của quá trình điều khiển.
• Cách ly quang: Tính năng này giúp bảo vệ module và các thiết bị kết nối khỏi các sự cố về điện, đồng thời giảm thiểu nhiễu tín hiệu, đảm bảo độ tin cậy và an toàn cho hệ thống.
• Chẩn đoán lỗi: Module có khả năng tự động phát hiện và thông báo các lỗi xảy ra, như mất kết nối, quá áp, quá dòng,… giúp người sử dụng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Độ bền cao: Sản phẩm được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, với nhiệt độ hoạt động từ 0°C đến 60°C và độ ẩm hoạt động từ 5% đến 95% RH (không ngưng tụ).
• Dễ dàng lắp đặt và sử dụng: Module có kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail trong tủ điện. Các đầu nối được thiết kế rõ ràng, dễ dàng kết nối và tháo lắp, giúp tiết kiệm thời gian và công sức cho người sử dụng.
• Tiêu chuẩn chất lượng quốc tế: Đạt các tiêu chuẩn an toàn, tương thích điện từ, an toàn cháy nổ, phòng chống cháy nổ.

4. Hướng dẫn kết nối sản phẩm 6ES7421-1BL01-0AA0 với phần mềm

Chuẩn bị:

• Module 6ES7421-1BL01-0AA0
• Bộ điều khiển trung tâm (PLC) S7-400
• Phần mềm lập trình STEP 7 (TIA Portal)
• Cáp kết nối (Profibus, Profinet,…)
• Nguồn cấp 24V DC
• Các thiết bị ngoại vi (cảm biến, công tắc,…)

Lắp đặt phần cứng:

• Gắn module 6ES7421-1BL01-0AA0 vào rack của PLC S7-400.
• Kết nối nguồn cấp 24V DC cho module.
• Kết nối các thiết bị ngoại vi vào các kênh đầu vào của module.
• Kết nối cáp truyền thông (Profibus, Profinet,…) giữa module và PLC.

Cấu hình phần mềm:

• Mở phần mềm STEP 7 (TIA Portal).
• Tạo một dự án mới hoặc mở dự án hiện có.
• Thêm PLC S7-400 vào dự án.
• Thêm module 6ES7421-1BL01-0AA0 vào cấu hình phần cứng của PLC.
• Cấu hình địa chỉ đầu vào cho các kênh của module.
• Lưu cấu hình và tải xuống PLC.

5. Cách lập trình sản phẩm 6ES7421-1BL01-0AA0

Các bước cơ bản để lập trình module 6ES7421-1BL01-0AA0:

Tạo chương trình:

• Trong STEP 7 (TIA Portal), tạo một khối chương trình (Function Block – FB) hoặc một khối tổ chức (Organization Block – OB) để chứa chương trình điều khiển.
• Sử dụng các ngôn ngữ lập trình như Ladder Logic (LAD), Function Block Diagram (FBD) hoặc Structured Text (STL) để viết chương trình.

Truy cập dữ liệu đầu vào:

• Sử dụng các địa chỉ đầu vào đã được cấu hình (ví dụ: I0.0, I0.1,…) để truy cập dữ liệu từ các kênh đầu vào của module.
• Sử dụng các lệnh logic (AND, OR, NOT,…) và các lệnh so sánh (>, <, =,…) để xử lý dữ liệu đầu vào.

Thực hiện các tác vụ điều khiển:

Dựa trên dữ liệu đầu vào, thực hiện các tác vụ điều khiển mong muốn, chẳng hạn như bật/tắt các đầu ra, điều khiển động cơ, hiển thị thông tin trên màn hình HMI,…

Kiểm tra và gỡ lỗi:

• Sử dụng các công cụ mô phỏng và gỡ lỗi của STEP 7 (TIA Portal) để kiểm tra chương trình và sửa lỗi nếu có.
• Tải chương trình xuống PLC và kiểm tra hoạt động thực tế của hệ thống.

Ví dụ về chương trình Ladder Logic:

Network 1:
    LD I0.0      // Đọc tín hiệu từ kênh đầu vào I0.0
    AN I0.1      // AND với tín hiệu từ kênh đầu vào I0.1
    = Q0.0      // Gán kết quả cho đầu ra Q0.0

Network 2:
    LD I0.2      // Đọc tín hiệu từ kênh đầu vào I0.2
    >  10       // So sánh với giá trị 10
    = Q0.1      // Nếu lớn hơn 10, gán kết quả cho đầu ra Q0.1

6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7421-1BL01-0AA0

Lỗi mất kết nối:

• Nguyên nhân: Cáp kết nối bị lỏng, hỏng hoặc không tương thích.
• Khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cáp được cắm chắc chắn và đúng loại. Nếu cần, thay thế cáp mới.

Lỗi không nhận tín hiệu đầu vào:

• Nguyên nhân: Thiết bị ngoại vi bị hỏng, dây kết nối bị đứt, hoặc cấu hình địa chỉ đầu vào không chính xác.
• Khắc phục: Kiểm tra lại thiết bị ngoại vi và dây kết nối. Kiểm tra lại cấu hình địa chỉ đầu vào trong phần mềm STEP 7.

Lỗi quá áp, quá dòng:

• Nguyên nhân: Điện áp đầu vào vượt quá giới hạn cho phép, hoặc dòng điện đầu vào quá cao.
• Khắc phục: Kiểm tra lại nguồn cấp và đảm bảo điện áp đầu vào nằm trong phạm vi cho phép. Kiểm tra lại các thiết bị ngoại vi để đảm bảo không có thiết bị nào bị ngắn mạch hoặc tiêu thụ dòng quá cao.

Lỗi giao tiếp:

• Nguyên nhân: Cấu hình giao tiếp không chính xác, hoặc có lỗi trong chương trình điều khiển.
• Khắc phục: Kiểm tra lại cấu hình giao tiếp trong phần mềm STEP 7. Kiểm tra lại chương trình điều khiển để đảm bảo không có lỗi logic hoặc cú pháp.

7. Liên hệ thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp đầu vào số tin cậy, hiệu quả và dễ sử dụng cho hệ thống điều khiển của mình, thì 6ES7421-1BL01-0AA0 chính là sự lựa chọn hoàn hảo. thanhthienphu.vn, với đội ngũ kỹ sư giàu kinh nghiệm và nhiệt huyết, luôn sẵn sàng hỗ trợ bạn:

• Tư vấn miễn phí: Chúng tôi sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu và ngân sách của bạn.
• Cung cấp sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7421-1BL01-0AA0 chính hãng Siemens, với đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất trên thị trường.
• Hỗ trợ kỹ thuật tận tình: Chúng tôi có đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình và sử dụng sản phẩm.
• Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết bảo hành sản phẩm 12 tháng và hỗ trợ kỹ thuật trọn đời.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm những lợi ích tuyệt vời mà 6ES7421-1BL01-0AA0 mang lại:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai.
