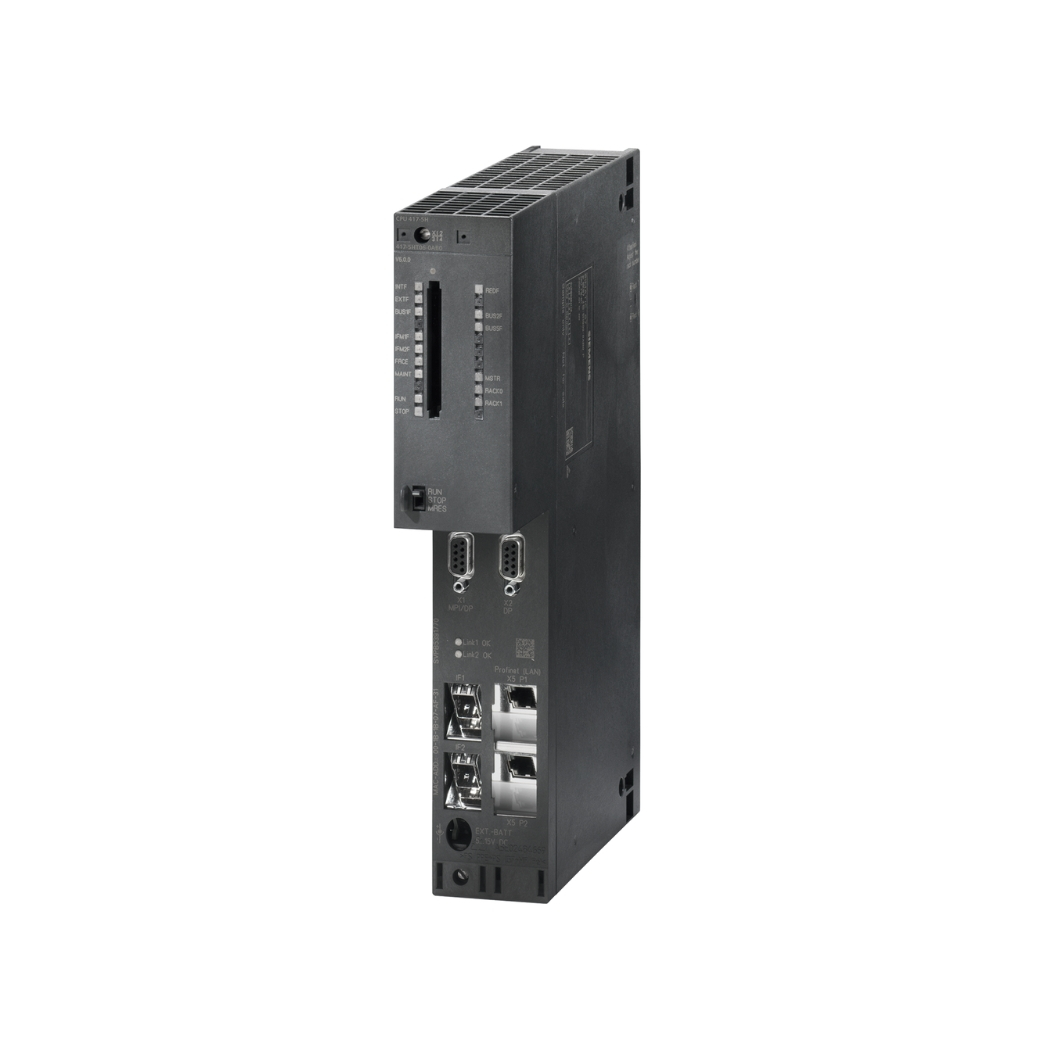

6ES7417-5HT06-0AB0 S7-400 CPU 417-5H, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa, mang đến giải pháp điều khiển tối ưu, nâng cao hiệu suất và độ tin cậy cho các ứng dụng công nghiệp phức tạp.
Thanhthienphu.vn tự hào cung cấp bộ điều khiển khả trình này, giúp doanh nghiệp của bạn bứt phá, gia tăng năng lực cạnh tranh và đạt được những thành công vượt trội trong sản xuất.
1. Thông tin chi tiết về sản phẩm 6ES7417-5HT06-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7417-5HT06-0AB0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại CPU | CPU 417-5H |
| Bộ nhớ chương trình | 32 MB |
| Bộ nhớ dữ liệu | 32 MB |
| Thời gian xử lý lệnh bit | 0.01 µs |
| Số lượng I/O tối đa | 131,072 |
| Giao diện truyền thông | 2 x PROFIBUS DP, 1 x PROFINET IO (2 cổng), 1 x MPI/DP |
| Điện áp nguồn | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (W x H x D) | 25 mm x 290 mm x 219 mm |
| Trọng lượng | Khoảng 1.1 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX |
| Giá bán | Liên hệ |
2. Cấu tạo sản phẩm 6ES7417-5HT06-0AB0
CPU 6ES7417-5HT06-0AB0 S7-400 CPU 417-5H có cấu tạo chắc chắn và khoa học, bao gồm các thành phần chính sau:
- Khối xử lý trung tâm (CPU) đảm nhiệm việc thực thi chương trình và xử lý dữ liệu.
- Bộ nhớ chương trình (RAM/ROM) lưu trữ chương trình điều khiển và dữ liệu.
- Bộ nhớ làm việc (RAM) lưu trữ dữ liệu tạm thời trong quá trình xử lý.
- Các cổng giao tiếp (PROFIBUS, PROFINET, MPI/DP) cho phép kết nối với các thiết bị ngoại vi, HMI và hệ thống mạng.
- Khe cắm thẻ nhớ (Memory Card) để mở rộng bộ nhớ chương trình và lưu trữ dữ liệu.
- Các đèn LED báo trạng thái hoạt động của CPU và các cổng giao tiếp.
3. Các tính năng chính của CPU 6ES7417-5HT06-0AB0
- Dự phòng nóng (Hot Standby): Đây là tính năng nổi bật nhất của CPU 417-5H, cho phép hai CPU hoạt động song song (một chính, một dự phòng). Khi CPU chính gặp sự cố, CPU dự phòng sẽ tự động tiếp quản quyền điều khiển ngay lập tức, đảm bảo hệ thống không bị gián đoạn.
- Xử lý tốc độ cao: Với thời gian xử lý lệnh bit chỉ 0.01µs, CPU 417-5H đảm bảo khả năng đáp ứng nhanh chóng cho các ứng dụng thời gian thực, các vòng điều khiển tốc độ cao.
- Khả năng mở rộng I/O lớn: Hỗ trợ lên đến 131,072 I/O, cho phép kết nối với một lượng lớn các cảm biến, cơ cấu chấp hành, và các thiết bị ngoại vi khác.
- Giao tiếp đa dạng: Tích hợp sẵn các cổng PROFIBUS DP, PROFINET IO, và MPI/DP, tạo điều kiện kết nối linh hoạt với các thiết bị và hệ thống khác trong mạng tự động hóa.
- Bảo mật nâng cao: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập bằng mật khẩu, mã hóa dữ liệu, và kiểm tra tính toàn vẹn của chương trình, giúp bảo vệ hệ thống khỏi các truy cập trái phép.
- Hỗ trợ nhiều ngôn ngữ lập trình: Lập trình bằng các ngôn ngữ tiêu chuẩn IEC 61131-3 như LAD, FBD, STL, SCL, và CFC.
4. Hướng dẫn kết nối CPU 6ES7417-5HT06-0AB0 với phần mềm
Chuẩn bị phần cứng:
- CPU 6ES7417-5HT06-0AB0.
- Module nguồn (nếu cần).
- Cáp lập trình (MPI, Profibus, hoặc Ethernet, tùy thuộc vào cổng giao tiếp bạn sử dụng).
- Máy tính cài đặt phần mềm STEP 7 hoặc TIA Portal.
Kết nối phần cứng:
- Gắn CPU và module nguồn vào rack.
- Kết nối cáp lập trình từ cổng giao tiếp trên CPU (MPI, Profibus, hoặc Ethernet) đến cổng tương ứng trên máy tính.
Cài đặt phần mềm (nếu chưa có):
- Tải và cài đặt phần mềm STEP 7 hoặc TIA Portal từ trang web của Siemens.
- Cài đặt driver cho cáp lập trình (nếu cần).
Thiết lập kết nối trong phần mềm:
- Mở phần mềm STEP 7 hoặc TIA Portal.
- Tạo một project mới hoặc mở project hiện có.
- Chọn loại CPU là S7-400 và model là CPU 417-5H.
- Cấu hình địa chỉ IP hoặc địa chỉ PROFIBUS cho CPU (nếu cần).
- Thiết lập kết nối (online connection) với CPU bằng cách chọn cổng giao tiếp và tốc độ truyền phù hợp.
Kiểm tra kết nối:
- Sau khi thiết lập kết nối, phần mềm sẽ hiển thị trạng thái kết nối với CPU.
- Bạn có thể tải chương trình xuống CPU, chạy/dừng CPU, và giám sát trạng thái hoạt động của CPU.
5. Cách lập trình CPU 6ES7417-5HT06-0AB0
CPU 6ES7417-5HT06-0AB0 S7-400 CPU 417-5H hỗ trợ các ngôn ngữ lập trình tiêu chuẩn IEC 61131-3, bao gồm:
- Ladder Diagram (LAD): Ngôn ngữ lập trình dạng hình thang, quen thuộc với các kỹ sư điện.
- Function Block Diagram (FBD): Ngôn ngữ lập trình dạng khối chức năng, thích hợp cho các ứng dụng điều khiển quá trình.
- Statement List (STL): Ngôn ngữ lập trình dạng danh sách lệnh, cho phép tối ưu hóa mã chương trình.
- Structured Control Language (SCL): Ngôn ngữ lập trình dạng văn bản, tương tự như Pascal, phù hợp cho các ứng dụng phức tạp.
- Continuous Function Chart (CFC): Ngôn ngữ lập trình đồ họa, cho phép kết nối các khối chức năng một cách trực quan.
Việc lập trình CPU 417-5H được thực hiện thông qua phần mềm STEP 7 hoặc TIA Portal của Siemens. Bạn có thể tạo các khối chương trình (OB, FB, FC, DB), viết mã lệnh, cấu hình các module I/O và module truyền thông, sau đó tải chương trình xuống CPU để thực thi.
6. Khắc phục một số lỗi thường gặp trên CPU 6ES7417-5HT06-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn SF (System Fault) sáng | Lỗi hệ thống, có thể do lỗi phần cứng, lỗi chương trình, hoặc lỗi cấu hình. | Kiểm tra thông tin lỗi trong phần mềm STEP 7 hoặc TIA Portal. Kiểm tra phần cứng, kiểm tra lại chương trình và cấu hình. |
| Đèn BF (Bus Fault) sáng | Lỗi truyền thông trên bus PROFIBUS hoặc PROFINET. | Kiểm tra cáp kết nối, kiểm tra địa chỉ các thiết bị trên bus, kiểm tra tốc độ truyền. |
| Đèn MAINT (Maintenance) sáng | CPU yêu cầu bảo trì. | Kiểm tra thông tin bảo trì trong phần mềm. Thực hiện các công việc bảo trì theo hướng dẫn của nhà sản xuất. |
| Không kết nối được với CPU | Cáp kết nối bị lỗi, cấu hình kết nối sai, driver chưa được cài đặt, hoặc CPU bị lỗi. | Kiểm tra cáp kết nối, kiểm tra lại cấu hình kết nối trong phần mềm, cài đặt lại driver (nếu cần), kiểm tra nguồn cấp cho CPU. Nếu vẫn không được, có thể CPU bị lỗi, cần liên hệ với nhà cung cấp để được hỗ trợ. |
| Chương trình không chạy | Chương trình bị lỗi cú pháp, lỗi logic, hoặc chưa được tải xuống CPU. | Kiểm tra lại chương trình, sửa lỗi cú pháp và lỗi logic (nếu có). Tải lại chương trình xuống CPU. |
7. Liên hệ thanhthienphu để được tư vấn
Bạn đang ấp ủ một dự án tự động hóa đầy tham vọng? Bạn mong muốn nâng cấp hệ thống điều khiển hiện tại để đạt được hiệu suất tối ưu? Đừng ngần ngại, hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những mục tiêu đó.
Với CPU 6ES7417-5HT06-0AB0 S7-400 CPU 417-5H, chúng tôi mang đến cho bạn giải pháp điều khiển không chỉ mạnh mẽ, tin cậy mà còn vô cùng linh hoạt, giúp bạn dễ dàng thích ứng với mọi thay đổi của thị trường.
Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn lòng lắng nghe, tư vấn và hỗ trợ bạn lựa chọn giải pháp phù hợp nhất. Chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến cho bạn sự an tâm, tin tưởng và những giá trị vượt trội.
Hãy nhấc máy lên và gọi ngay cho chúng tôi qua hotline: 08.12.77.88.99 Hoặc truy cập website: thanhthienphu.vn
Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp.
