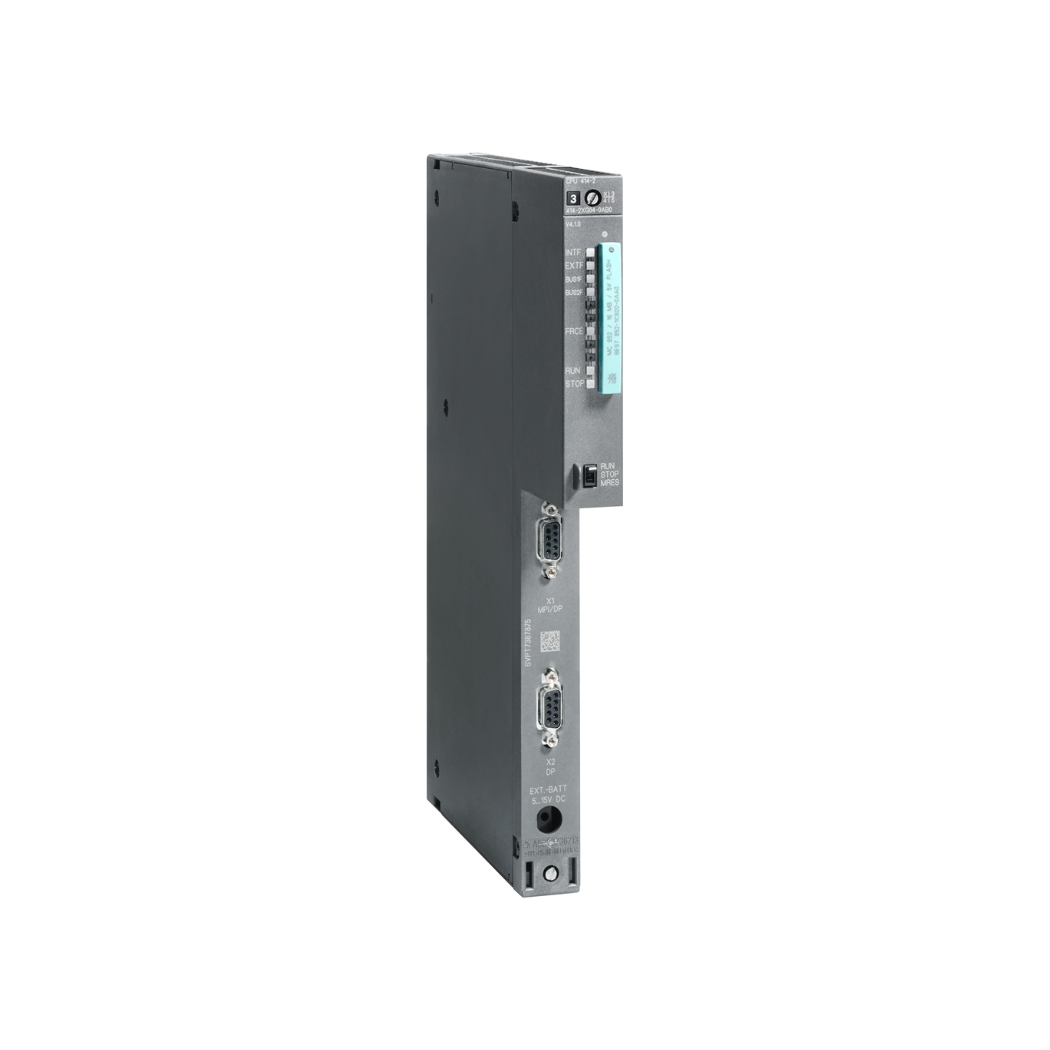

6ES7417-4XT07-0AB0 Module S7-400 CPU 417-4

6ES7417-4XT07-0AB0 Module S7-400 CPU 417-4, bộ xử lý trung tâm mạnh mẽ, là trái tim của hệ thống tự động hóa, mang đến giải pháp điều khiển vượt trội cho các ứng dụng công nghiệp phức tạp.

Thanhthienphu.vn tự hào cung cấp bộ điều khiển lập trình này, đảm bảo hiệu suất tối ưu và độ tin cậy cao cho hệ thống của bạn, đồng thời mở ra những tiềm năng mới trong sản xuất và vận hành.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7417-4XT07-0AB0

2. Cấu Tạo Sản Phẩm 6ES7417-4XT07-0AB0

Khối xử lý trung tâm (CPU): Là bộ não của hệ thống, thực hiện các phép tính toán, xử lý logic và điều khiển các hoạt động của toàn bộ hệ thống.

Bộ nhớ:

• Bộ nhớ làm việc (RAM): Lưu trữ dữ liệu và chương trình đang được thực thi.
• Bộ nhớ tải (EPROM/Flash EPROM): Lưu trữ chương trình và dữ liệu cố định, không bị mất khi mất điện. Có thể mở rộng bằng thẻ nhớ.

Giao diện truyền thông:

• MPI (Multi-Point Interface): Giao diện truyền thông đa điểm, cho phép kết nối với các thiết bị lập trình, màn hình HMI và các CPU khác.
• PROFIBUS DP (Decentralized Peripherals): Mạng truyền thông công nghiệp tốc độ cao, cho phép kết nối với các thiết bị I/O phân tán.
• Industrial Ethernet: Mạng Ethernet công nghiệp, cho phép kết nối với các hệ thống SCADA, MES và các hệ thống quản lý cấp cao hơn.

Nguồn cấp: Cung cấp nguồn điện cho CPU hoạt động. Yêu cầu nguồn 24V DC.

Khe cắm mở rộng: Cho phép mở rộng khả năng của CPU bằng cách thêm các module chức năng khác như module I/O, module truyền thông, module chức năng đặc biệt.

3. Các Tính Năng Chính Của 6ES7417-4XT07-0AB0

• Hiệu suất cao: Với thời gian xử lý lệnh cực nhanh (0.03 µs cho lệnh bit), CPU 417-4 đảm bảo khả năng đáp ứng thời gian thực cho các ứng dụng đòi hỏi khắt khe nhất.
• Bộ nhớ lớn: Bộ nhớ làm việc lên đến 30 MB cho phép xử lý các chương trình phức tạp và lưu trữ lượng lớn dữ liệu.
• Khả năng kết nối mở rộng: Hỗ trợ nhiều giao thức truyền thông khác nhau, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Tính năng chẩn đoán lỗi nâng cao: Giúp nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian chết máy.
• Bảo mật cao: Tích hợp các tính năng bảo mật để bảo vệ hệ thống khỏi các truy cập trái phép.
• Khả năng dự phòng nóng (Hot Standby): Cho phép cấu hình dự phòng nóng với một CPU thứ hai, đảm bảo hệ thống vẫn hoạt động liên tục ngay cả khi một CPU gặp sự cố.
• Tính năng đồng bộ thời gian: Cho phép đồng bộ thời gian giữa các CPU và các thiết bị khác trong hệ thống, đảm bảo tính chính xác của các hoạt động điều khiển.

4. Hướng Dẫn Kết Nối 6ES7417-4XT07-0AB0 Với Phần Mềm STEP 7

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 (phiên bản tương thích).
• Cáp lập trình MPI hoặc Ethernet (tùy thuộc vào cổng kết nối bạn sử dụng).
• CPU 417-4 và các module liên quan.

Kết nối phần cứng:

• Gắn CPU 417-4 vào rack.
• Kết nối cáp lập trình từ máy tính đến cổng MPI hoặc Ethernet trên CPU.
• Cấp nguồn cho CPU.

Cài đặt phần mềm:

• Mở phần mềm STEP 7.
• Tạo một dự án mới (New Project).
• Chọn loại CPU là S7-400 và model là CPU 417-4.
• Cấu hình phần cứng (Hardware Configuration): Thêm CPU 417-4 và các module I/O vào dự án.
• Thiết lập địa chỉ IP (nếu sử dụng kết nối Ethernet).

Kết nối với CPU:

• Trong cửa sổ Hardware Configuration, chọn CPU 417-4.
• Nhấp vào nút “Online” để kết nối với CPU.
• Nếu kết nối thành công, bạn sẽ thấy trạng thái của CPU chuyển sang “Online”.

Tải chương trình xuống CPU:

• Viết chương trình điều khiển trong STEP 7.
• Biên dịch chương trình.
• Chọn CPU 417-4 và nhấp vào nút “Download” để tải chương trình xuống CPU.
• Chọn chế độ RUN để chạy chương trình.

5. Cách Lập Trình 6ES7417-4XT07-0AB0

STEP 7 cung cấp một môi trường lập trình mạnh mẽ và linh hoạt, cho phép bạn tạo ra các chương trình điều khiển phức tạp cho CPU 417-4. Bạn có thể sử dụng các ngôn ngữ lập trình sau:

• Ladder Logic (LAD): Ngôn ngữ lập trình dạng sơ đồ bậc thang, quen thuộc với các kỹ sư điện.
• Function Block Diagram (FBD): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, thích hợp cho các ứng dụng điều khiển quá trình.
• Statement List (STL): Ngôn ngữ lập trình dạng danh sách lệnh, cho phép tối ưu hóa mã chương trình.
• Structured Control Language (SCL): Ngôn ngữ lập trình cấu trúc, tương tự như Pascal, thích hợp cho các ứng dụng tính toán phức tạp.
• Sequential Function Chart (SFC): Ngôn ngữ lập trình dạng biểu đồ trạng thái, thích hợp cho các ứng dụng điều khiển tuần tự.

Ví dụ: Dưới đây là một ví dụ đơn giản về chương trình Ladder Logic để điều khiển một động cơ:

// Network 1: Start/Stop Motor
// Input: I0.0 (Start Button), I0.1 (Stop Button)
// Output: Q0.0 (Motor Contactor)

      I0.0           I0.1           Q0.0
------] [-----------]/[----------( )----

Giải thích:

• Khi nhấn nút Start (I0.0), tiếp điểm I0.0 đóng lại.
• Khi không nhấn nút Stop (I0.1), tiếp điểm I0.1 đóng lại.
• Khi cả hai tiếp điểm I0.0 và I0.1 đóng lại, cuộn dây Q0.0 được cấp điện, kích hoạt contactor để khởi động động cơ.
• Khi nhấn nút Stop (I0.1), tiếp điểm I0.1 mở ra, ngắt điện khỏi cuộn dây Q0.0, dừng động cơ.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7417-4XT07-0AB0

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đã sẵn sàng để nâng cấp hệ thống tự động hóa của mình với 6ES7417-4XT07-0AB0 Module S7-400 CPU 417-4, đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay.

Chúng tôi tự hào là nhà cung cấp uy tín các thiết bị tự động hóa Siemens chính hãng, với đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ bạn:

• Tư vấn lựa chọn sản phẩm: Chúng tôi sẽ giúp bạn xác định CPU 417-4 có phải là lựa chọn phù hợp nhất cho nhu cầu của bạn hay không, và tư vấn các module mở rộng cần thiết.
• Hỗ trợ kỹ thuật: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, giúp bạn cài đặt, cấu hình, lập trình và khắc phục sự cố.
• Cung cấp tài liệu và đào tạo: Chúng tôi cung cấp đầy đủ tài liệu hướng dẫn sử dụng, tài liệu kỹ thuật và các khóa đào tạo về sản phẩm.
• Bảo hành chính hãng: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens.
• Giá cả cạnh tranh: Chúng tôi cam kết cung cấp sản phẩm với giá cả cạnh tranh nhất thị trường.
• Giải pháp chìa khóa trao tay: Ngoài cung cấp thiết bị, thanhthienphu.vn còn cung cấp giải pháp tự động hóa toàn diện.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn
• Hotline: 08.12.77.88.99

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa!
