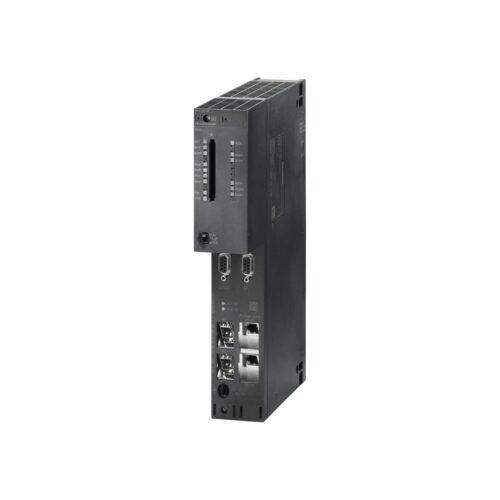

6ES7414-5HM06-0AB0 S7-400 CPU 414-5H

6ES7414-5HM06-0AB0 S7-400 CPU 414-5H, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa S7-400, mang đến giải pháp điều khiển tin cậy và hiệu suất vượt trội cho các ứng dụng công nghiệp phức tạp.

Thanhthienphu.vn tự hào là nhà cung cấp bộ điều khiển khả trình này, đồng hành cùng các kỹ sư, nhà quản lý và doanh nghiệp Việt Nam kiến tạo những hệ thống sản xuất thông minh, an toàn và hiệu quả.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

• Vỏ bảo vệ: Được làm từ vật liệu cao cấp, có khả năng chống chịu va đập, rung động, bụi bẩn và các tác nhân hóa học.
• Bo mạch chủ: Nơi chứa bộ vi xử lý, bộ nhớ và các mạch điện tử quan trọng khác.
• Các cổng kết nối: Cho phép kết nối với các module mở rộng, thiết bị ngoại vi và mạng truyền thông.
• Đèn LED báo trạng thái: Giúp người dùng dễ dàng theo dõi tình trạng hoạt động của CPU.
• Khe cắm thẻ nhớ: Để mở rộng bộ nhớ chương trình và dữ liệu.
• Quạt làm mát (nếu có): Giúp tản nhiệt cho CPU, đảm bảo hoạt động ổn định trong thời gian dài.
• Hệ thống dự phòng: Đây là điểm đặc biệt của CPU 414-5H. Nó bao gồm hai CPU giống hệt nhau hoạt động song song. Nếu một CPU bị lỗi, CPU còn lại sẽ tự động tiếp quản, đảm bảo hệ thống không bị gián đoạn.

3. Các Tính Năng Chính Của Sản Phẩm

Tính năng dự phòng nóng (Hot Standby):

• Hai CPU hoạt động song song, một CPU chính (master) và một CPU dự phòng (standby).
• Nếu CPU chính gặp sự cố, CPU dự phòng sẽ tự động tiếp quản nhiệm vụ chỉ trong mili giây, đảm bảo quá trình sản xuất không bị gián đoạn.
• Tính năng này đặc biệt quan trọng trong các ứng dụng yêu cầu độ tin cậy cao, như nhà máy điện, hóa chất, dầu khí…

Xử lý tốc độ cao:

• Thời gian xử lý lệnh cực nhanh, giúp CPU 414-5H đáp ứng các ứng dụng đòi hỏi tốc độ và độ chính xác cao.
• Khả năng xử lý đồng thời nhiều tác vụ, giúp tối ưu hóa hiệu suất hệ thống.

Bộ nhớ lớn và linh hoạt:

• Bộ nhớ chương trình và dữ liệu lớn, cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu.
• Có thể mở rộng bộ nhớ bằng thẻ nhớ, đáp ứng nhu cầu phát triển trong tương lai.

Hỗ trợ đa dạng giao thức truyền thông:

• PROFIBUS DP, PROFINET IO, Ethernet, MPI… giúp CPU 414-5H dễ dàng kết nối với các thiết bị khác trong hệ thống, như HMI, biến tần, cảm biến, PLC khác…
• Hỗ trợ các giao thức truyền thông công nghiệp tiêu chuẩn, đảm bảo tính tương thích và khả năng mở rộng hệ thống.

Tính năng chẩn đoán lỗi thông minh:

• Tích hợp các công cụ chẩn đoán lỗi mạnh mẽ, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
• Cung cấp thông tin chi tiết về tình trạng hoạt động của CPU và các thiết bị kết nối, giúp người dùng đưa ra quyết định bảo trì kịp thời.

Bảo mật cao:

• Hỗ trợ các tính năng bảo mật tiên tiến, như bảo vệ truy cập bằng mật khẩu, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các cuộc tấn công mạng.
• Đảm bảo an toàn thông tin và dữ liệu quan trọng của doanh nghiệp.

Tích hợp Web server:

• Cho phép truy cập và giám sát trạng thái CPU từ xa thông qua trình duyệt web.
• Cung cấp giao diện trực quan để cấu hình và chẩn đoán lỗi.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 (TIA Portal) phiên bản tương thích.
• Cáp kết nối phù hợp (ví dụ: cáp MPI, cáp Ethernet).
• CPU 414-5H và các module cần thiết.
• Nguồn cấp 24VDC.

Kết nối phần cứng:

• Gắn CPU 414-5H vào rack.
• Kết nối nguồn cấp 24VDC cho CPU.
• Kết nối cáp lập trình từ máy tính đến cổng lập trình trên CPU (MPI hoặc Ethernet).

Cài đặt phần mềm:

• Cài đặt phần mềm STEP 7 (TIA Portal) trên máy tính.
• Cài đặt driver cho cáp lập trình (nếu cần).

Tạo project mới trong STEP 7 (TIA Portal):

• Mở phần mềm STEP 7 (TIA Portal).
• Chọn “Create new project”.
• Đặt tên project và chọn đường dẫn lưu trữ.
• Chọn loại CPU là “S7-400” và model là “CPU 414-5H”.

Cấu hình phần cứng:

• Trong project tree, chọn “Devices & networks”.
• Thêm CPU 414-5H và các module mở rộng vào project.
• Cấu hình địa chỉ IP cho CPU (nếu sử dụng kết nối Ethernet).
• Cấu hình các thông số truyền thông (ví dụ: tốc độ baudrate cho kết nối MPI).

Kết nối với CPU:

• Trong project tree, click chuột phải vào CPU và chọn “Go online”.
• Phần mềm sẽ tự động tìm kiếm và kết nối với CPU.
• Nếu kết nối thành công, bạn sẽ thấy trạng thái online của CPU.

Lưu ý:

• Đảm bảo rằng phiên bản phần mềm STEP 7 (TIA Portal) tương thích với CPU 414-5H.
• Kiểm tra kỹ các kết nối phần cứng trước khi kết nối với CPU.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.

5. Cách Lập Trình Sản Phẩm

Các bước cơ bản để lập trình CPU 414-5H:

Tạo chương trình:

• Trong project tree, click chuột phải vào “Program blocks” và chọn “Add new block”.
• Chọn loại block (ví dụ: Organization Block (OB), Function Block (FB), Function (FC), Data Block (DB)).
• Chọn ngôn ngữ lập trình (LAD, FBD, ST, STL, SFC).

Viết code:

• Sử dụng các lệnh và hàm có sẵn trong thư viện của STEP 7 (TIA Portal) để viết code cho chương trình.
• Khai báo biến và hằng số.
• Sử dụng các cấu trúc điều khiển (ví dụ: IF-THEN-ELSE, FOR, WHILE).

Biên dịch chương trình:

• Click chuột phải vào chương trình và chọn “Compile”.
• Phần mềm sẽ kiểm tra lỗi cú pháp và logic trong code.

Download chương trình xuống CPU:

• Kết nối với CPU (như đã hướng dẫn ở phần trước).
• Click chuột phải vào chương trình và chọn “Download to device”.
• Phần mềm sẽ nạp chương trình xuống CPU.

Chạy chương trình:

• Chuyển CPU sang chế độ RUN.
• Chương trình sẽ bắt đầu thực thi.

Giám sát và sửa lỗi:

• Sử dụng các công cụ giám sát của STEP 7 (TIA Portal) để theo dõi hoạt động của chương trình.
• Sử dụng các công cụ debug để tìm và sửa lỗi (nếu có).

Ví dụ (LAD):

// Chương trình điều khiển động cơ

Network 1: Khởi động động cơ

  I0.0  (Nút nhấn Start)  ---[ ]--- (Coil Q0.0 - Động cơ)

Network 2: Dừng động cơ

  I0.1  (Nút nhấn Stop) ---[/]--- (Coil Q0.0 - Động cơ)

Giải thích:

• Khi nút nhấn Start (I0.0) được nhấn, cuộn dây Q0.0 (động cơ) sẽ được kích hoạt, và động cơ sẽ chạy.
• Khi nút nhấn Stop (I0.1) được nhấn, cuộn dây Q0.0 sẽ bị ngắt, và động cơ sẽ dừng.

6. Khắc Phục Một Số Lỗi Thường Gặp

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để nâng cấp hệ thống tự động hóa của mình lên một tầm cao mới với 6ES7414-5HM06-0AB0 S7-400 CPU 414-5H?

Hãy để thanhthienphu.vn đồng hành cùng bạn trên hành trình này. Chúng tôi không chỉ là nhà cung cấp thiết bị, mà còn là người bạn, người đồng nghiệp đáng tin cậy của bạn.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7414-5HM06-0AB0 S7-400 CPU 414-5H chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ bạn 24/7.
• Giải pháp toàn diện: Chúng tôi cung cấp đầy đủ các giải pháp tự động hóa, từ thiết bị đến phần mềm, dịch vụ kỹ thuật.
• Uy tín hàng đầu: thanhthienphu.vn là đối tác tin cậy của nhiều doanh nghiệp lớn trong và ngoài nước.

Hãy liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Đừng chần chừ nữa! Hãy để 6ES7414-5HM06-0AB0 S7-400 CPU 414-5H và thanhthienphu.vn giúp bạn chinh phục những đỉnh cao mới trong sản xuất và kinh doanh!

Thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
