6ES7414-3XM07-0AB0 – S7-400 CPU 414-3

6ES7414-3XM07-0AB0 – S7-400 CPU 414-3 bộ điều khiển lập trình mạnh mẽ, trái tim của hệ thống tự động hóa, mang đến giải pháp tối ưu cho các ứng dụng công nghiệp phức tạp.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp hàng đầu, mang đến cho bạn sản phẩm chất lượng, dịch vụ tận tâm và giải pháp toàn diện.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7414-3XM07-0AB0

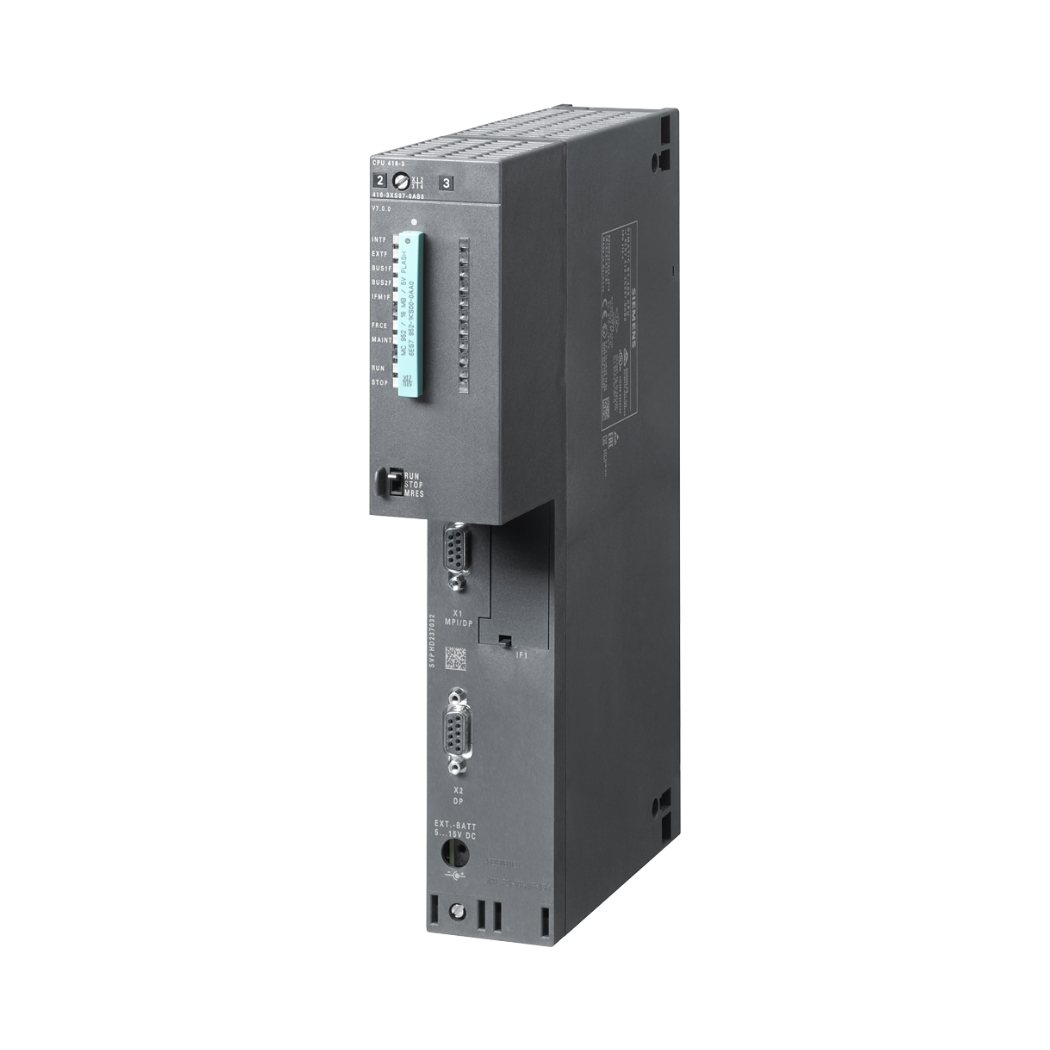

2. Cấu Tạo Sản Phẩm 6ES7414-3XM07-0AB0

6ES7414-3XM07-0AB0 được thiết kế dạng module, cho phép lắp đặt và thay thế dễ dàng trên rack của hệ thống S7-400. Cấu tạo của CPU này bao gồm các thành phần chính sau:

Vỏ bảo vệ: Làm bằng vật liệu nhựa cao cấp, chắc chắn, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, rung động.

Bộ vi xử lý: Là “bộ não” của CPU, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các hoạt động của hệ thống.

Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển), bộ nhớ dữ liệu (lưu trữ dữ liệu biến, thông số), và bộ nhớ load (lưu trữ các khối dữ liệu, chương trình lớn).

Các cổng giao tiếp:

• MPI (Multi-Point Interface): Giao diện đa điểm, dùng để kết nối với các thiết bị lập trình, màn hình HMI, hoặc các CPU khác trong mạng.
• PROFIBUS DP (Decentralized Peripherals): Giao diện mạng công nghiệp, dùng để kết nối với các thiết bị ngoại vi phân tán như module I/O, biến tần, cảm biến.
• Industrial Ethernet: Giao diện mạng Ethernet công nghiệp, dùng để kết nối với các hệ thống điều khiển cấp cao hơn, hệ thống SCADA, hoặc các thiết bị hỗ trợ giao thức Ethernet.

Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, trạng thái lỗi, trạng thái truyền thông.

Khe cắm thẻ nhớ: Dùng để mở rộng bộ nhớ hoặc lưu trữ dữ liệu dự phòng.

Công tắc chọn chế độ hoạt động: Cho phép chọn các chế độ hoạt động khác nhau như RUN (chạy chương trình), STOP (dừng chương trình), MRES (xóa bộ nhớ).

Đầu nối nguồn: Cung cấp nguồn điện 24V DC cho CPU.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7414-3XM07-0AB0

• Hiệu suất xử lý cao: Với thời gian xử lý lệnh bit, word và số thực cực nhanh, CPU này đảm bảo đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực, giúp tăng tốc độ chu kỳ máy và nâng cao năng suất.
• Bộ nhớ lớn: Bộ nhớ chương trình và dữ liệu lớn cho phép lưu trữ các chương trình điều khiển phức tạp, nhiều biến dữ liệu, và các thông số cấu hình, giúp bạn dễ dàng xử lý các ứng dụng lớn.
• Khả năng mở rộng linh hoạt: Hỗ trợ nhiều module I/O, module chức năng, module truyền thông, cho phép bạn dễ dàng mở rộng hệ thống khi cần thiết, đáp ứng nhu cầu phát triển trong tương lai.
• Hỗ trợ nhiều giao thức truyền thông: MPI, PROFIBUS DP, Industrial Ethernet, giúp bạn dễ dàng kết nối với các thiết bị khác trong hệ thống, tạo thành một mạng lưới điều khiển toàn diện.
• Tính năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp bạn nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Bảo mật cao: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập, bảo vệ chương trình, giúp bảo vệ hệ thống khỏi các truy cập trái phép và các mối đe dọa an ninh mạng.
• Dễ dàng lập trình: Sử dụng phần mềm STEP 7, một môi trường lập trình mạnh mẽ và trực quan, giúp bạn dễ dàng phát triển, kiểm tra và gỡ lỗi chương trình điều khiển.
• Hỗ trợ nhiều ngôn ngữ lập trình: LAD (Ladder Diagram), FBD (Function Block Diagram), STL (Statement List), SCL (Structured Control Language), CFC (Continuous Function Chart), GRAPH (Sequential Function Chart).

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7414-3XM07-0AB0

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7.
• Cáp MPI hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp bạn sử dụng).
• Bộ nguồn 24V DC.
• CPU 6ES7414-3XM07-0AB0.
• Rack S7-400.

Lắp đặt CPU:

• Gắn CPU vào rack S7-400.
• Kết nối nguồn 24V DC cho CPU.

Kết nối cáp:

• Sử dụng cáp MPI: Kết nối một đầu cáp vào cổng MPI trên CPU, đầu còn lại kết nối vào cổng MPI trên máy tính (thông qua bộ chuyển đổi USB/MPI nếu cần).
• Sử dụng cáp Ethernet: Kết nối một đầu cáp vào cổng Ethernet trên CPU, đầu còn lại kết nối vào cổng Ethernet trên máy tính (có thể thông qua switch mạng).

Cài đặt phần mềm:

• Khởi động phần mềm STEP 7.
• Tạo một project mới.
• Chọn loại CPU là 6ES7414-3XM07-0AB0.
• Cấu hình phần cứng: Thêm CPU, rack, và các module I/O (nếu có) vào project.

Thiết lập kết nối:

• Trong STEP 7, chọn “Options” -> “Set PG/PC Interface”.
• Chọn giao diện kết nối phù hợp (MPI hoặc TCP/IP).
• Cấu hình các thông số kết nối (địa chỉ MPI, địa chỉ IP).
• Kiểm tra kết nối bằng cách nhấn nút “Test”.

Tải chương trình xuống CPU:

• Soạn thảo chương trình điều khiển.
• Biên dịch chương trình.
• Chọn “PLC” -> “Download” để tải chương trình xuống CPU.

Chạy chương trình:

• Chuyển CPU sang chế độ RUN.
• Kiểm tra hoạt động của chương trình.

5. Cách Lập Trình Sản Phẩm 6ES7414-3XM07-0AB0

Các bước cơ bản để lập trình CPU 414-3:

1. Tạo project mới: Khởi động STEP 7, chọn “File” -> “New” để tạo một project mới.
2. Cấu hình phần cứng: Thêm CPU, rack, và các module I/O vào project.
3. Tạo chương trình: Tạo các khối chương trình (OB, FB, FC, DB) để viết code.
4. Viết code: Sử dụng các ngôn ngữ lập trình LAD, FBD, STL, SCL, CFC, GRAPH để viết chương trình điều khiển.
5. Biên dịch chương trình: Kiểm tra lỗi cú pháp và logic.
6. Tải chương trình xuống CPU: Kết nối với CPU và tải chương trình xuống.
7. Chạy chương trình: Chuyển CPU sang chế độ RUN và kiểm tra hoạt động.
8. Gỡ lỗi (nếu có lỗi): sử dụng công cụ giám sát, sửa lỗi.

Ví dụ: Điều khiển động cơ chạy/dừng bằng nút nhấn:

Phần cứng:

• CPU 6ES7414-3XM07-0AB0.
• Module Digital Input (DI).
• Module Digital Output (DO).
• Nút nhấn Start (kết nối với DI).
• Nút nhấn Stop (kết nối với DI).
• Động cơ (kết nối với DO).

Chương trình (LAD):

Network 1: Start/Stop Logic
      A     I0.0          // Nút nhấn Start
      FP    M0.0         // Phát hiện cạnh lên
      =     M0.1         // Xung Start

      A     I0.1          // Nút nhấn Stop
      FP    M0.2          // Phát hiện cạnh lên
      =     M0.3         // Xung Stop

      A     M0.1          // Xung Start
      UN    M0.3         // Xung Stop
      S     Q0.0         // Đặt đầu ra Q0.0 (Động cơ chạy)

      A     M0.3          // Xung Stop
      R     Q0.0         // Xóa đầu ra Q0.0 (Động cơ dừng)

Giải thích:

• Khi nhấn nút Start (I0.0), một xung được tạo ra (M0.1).
• Khi nhấn nút Stop (I0.1), một xung khác được tạo ra (M0.3).
• Nếu có xung Start và không có xung Stop, đầu ra Q0.0 được đặt (động cơ chạy).
• Nếu có xung Stop, đầu ra Q0.0 được xóa (động cơ dừng).

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7414-3XM07-0AB0

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để đưa hệ thống tự động hóa của mình lên một tầm cao mới? Bạn mong muốn sở hữu một giải pháp điều khiển mạnh mẽ, tin cậy và linh hoạt như 6ES7414-3XM07-0AB0? Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp thiết bị điện công nghiệp và giải pháp tự động hóa hàng đầu tại Việt Nam.

Tại sao bạn nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7414-3XM07-0AB0 chính hãng Siemens, đầy đủ CO, CQ, đảm bảo chất lượng và nguồn gốc xuất xứ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn, hỗ trợ bạn lựa chọn sản phẩm phù hợp, cài đặt, lập trình và khắc phục sự cố.
• Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc của bạn, hỗ trợ kỹ thuật nhanh chóng và hiệu quả.
• Giao hàng toàn quốc: Chúng tôi giao hàng nhanh chóng, an toàn đến tận nơi cho bạn, dù bạn ở bất kỳ đâu trên lãnh thổ Việt Nam.
• Bảo hành chính hãng: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens.
• Giải pháp trọn gói: Thanhthienphu.vn Không chỉ cung cấp sản phẩm. Chúng tôi cung cấp cho Khách hàng của mình giải pháp trọn gói và chuyên nghiệp.
• Uy tín: Chúng tôi đã và đang là đối tác tin cậy của nhiều doanh nghiệp lớn trong các lĩnh vực sản xuất, xây dựng, năng lượng, tự động hóa.

Liên hệ với chúng tôi ngay hôm nay:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới trong sản xuất và kinh doanh! Sự thành công của hệ thống tự động hóa là niềm vui của chúng tôi!
