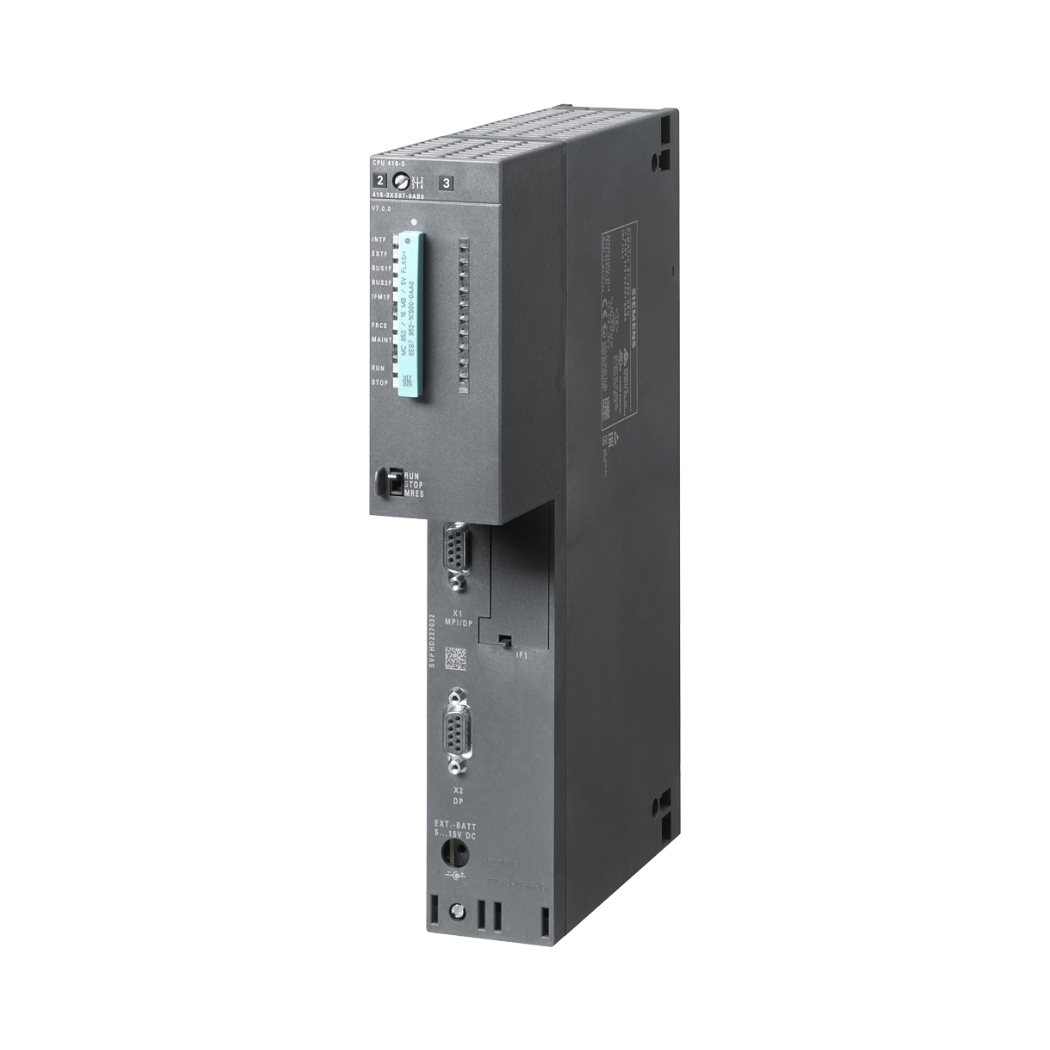

6ES7414-3FM07-0AB0 S7-400 CPU414F-3 PN/DP: Bộ điều khiển lập trình mạnh mẽ cho hệ thống tự động hóa an toàn, nâng tầm hiệu suất và mở ra kỷ nguyên mới cho sản xuất công nghiệp, nay đã có mặt tại thanhthienphu.vn.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7414-3FM07-0AB0
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Mã sản phẩm | 6ES7414-3FM07-0AB0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại CPU | CPU414F-3 PN/DP |
| Bộ nhớ chương trình | 4 MB |
| Bộ nhớ dữ liệu | 4 MB |
| Giao diện truyền thông | PROFIBUS DP, PROFINET IO (2 cổng) |
| Tích hợp chức năng an toàn | Có (F-CPU) |
| Số lượng I/O tối đa | Mở rộng thông qua các module I/O |
| Nguồn cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (Rộng x Cao x Sâu) | 25 mm x 290 mm x 219 mm |
| Trọng lượng | Khoảng 910g |
| Chứng chỉ | CE, UL, CSA, FM, ATEX (tùy chọn) |
| Phần mềm lập trình | STEP 7, STEP 7 Safety |
| Ứng dụng | Tự động hóa quy trình, tự động hóa an toàn trong các ngành công nghiệp: dầu khí, hóa chất, thực phẩm và đồ uống, sản xuất, năng lượng,… |
| Giá bán | Liên hệ thanhthienphu.vn (08.12.77.88.99) để nhận báo giá tốt nhất. |
2. Cấu Tạo Sản Phẩm 6ES7414-3FM07-0AB0
Bộ vi xử lý (Microprocessor): Là trung tâm xử lý của CPU, thực hiện các lệnh chương trình và điều khiển toàn bộ hoạt động của hệ thống.
Bộ nhớ (Memory):
- RAM (Random Access Memory): Lưu trữ chương trình người dùng, dữ liệu và các biến tạm thời.
- EEPROM (Electrically Erasable Programmable Read-Only Memory): Lưu trữ chương trình và dữ liệu cấu hình, không bị mất khi mất điện.
- Thẻ nhớ (Memory Card) (Tùy chọn): Mở rộng dung lượng bộ nhớ chương trình và dữ liệu.
Giao diện truyền thông (Communication Interfaces):
- PROFIBUS DP: Giao diện truyền thông công nghiệp phổ biến, cho phép kết nối với các thiết bị ngoại vi như module I/O, biến tần, HMI,…
- PROFINET IO: Giao diện truyền thông Ethernet công nghiệp, cung cấp tốc độ truyền dữ liệu cao và khả năng kết nối mạng linh hoạt.
Khối nguồn (Power Supply): Cung cấp nguồn điện cho CPU và các module mở rộng.
Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, các lỗi và cảnh báo.
Các cổng kết nối (Connection Ports): Cho phép kết nối với các thiết bị lập trình, module mở rộng và các thiết bị ngoại vi khác.
Vỏ bảo vệ (Housing): Bảo vệ các thành phần bên trong khỏi các tác động của môi trường.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7414-3FM07-0AB0
- Chức năng an toàn tích hợp (F-CPU): Đạt tiêu chuẩn an toàn SIL 3 (Safety Integrity Level 3) theo IEC 61508, đảm bảo an toàn cho người vận hành và thiết bị trong các ứng dụng đòi hỏi độ tin cậy cao.
- Hiệu suất xử lý cao: Bộ vi xử lý mạnh mẽ cho phép thực hiện các chương trình phức tạp với tốc độ nhanh, đáp ứng yêu cầu của các ứng dụng thời gian thực.
- Khả năng mở rộng linh hoạt: Hỗ trợ nhiều module I/O, module truyền thông và module chức năng, cho phép mở rộng hệ thống dễ dàng theo nhu cầu.
- Hỗ trợ nhiều giao thức truyền thông: PROFIBUS DP, PROFINET IO, AS-Interface, Modbus TCP,… giúp kết nối với nhiều loại thiết bị khác nhau.
- Tích hợp các chức năng chẩn đoán: Giúp phát hiện và xử lý lỗi nhanh chóng, giảm thiểu thời gian dừng máy.
- Hỗ trợ lập trình bằng nhiều ngôn ngữ: LAD (Ladder Diagram), FBD (Function Block Diagram), STL (Statement List), SCL (Structured Control Language), CFC (Continuous Function Chart),…
- Tính năng bảo mật: Tích hợp các tính năng bảo mật như bảo vệ truy cập, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các tấn công mạng.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt, bảo trì và tiết kiệm không gian.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7414-3FM07-0AB0 Với Phần Mềm
Cài đặt phần mềm STEP 7:
- Tải phần mềm STEP 7 (hoặc TIA Portal) từ trang web của Siemens.
- Cài đặt phần mềm theo hướng dẫn.
- Cài đặt các gói phần mềm hỗ trợ (hardware support packages – HSPs) cho CPU414F-3 PN/DP.
Kết nối phần cứng:
- Kết nối cáp lập trình (MPI, Ethernet) giữa máy tính và CPU.
- Cấp nguồn cho CPU.
Tạo dự án mới trong STEP 7:
- Mở phần mềm STEP 7.
- Tạo dự án mới (New Project).
- Chọn loại CPU là S7-400 và model là CPU414F-3 PN/DP.
Cấu hình phần cứng:
- Thêm CPU414F-3 PN/DP vào dự án.
- Cấu hình địa chỉ IP, subnet mask và gateway cho cổng PROFINET (nếu sử dụng).
- Thêm các module I/O, module truyền thông và module chức năng vào dự án (nếu có).
Kết nối với CPU:
- Chọn “Online” -> “Download” để tải chương trình xuống CPU.
- Chọn “Online” -> “Go Online” để kết nối với CPU và giám sát trạng thái hoạt động.
5. Cách Lập Trình Sản Phẩm 6ES7414-3FM07-0AB0
Tạo các khối chức năng (Function Blocks – FBs) và khối dữ liệu (Data Blocks – DBs):
- Sử dụng các khối chức năng để tổ chức chương trình thành các module nhỏ, dễ quản lý và tái sử dụng.
- Sử dụng các khối dữ liệu để lưu trữ dữ liệu và biến.
Viết chương trình:
- Sử dụng các ngôn ngữ lập trình LAD, FBD, STL, SCL hoặc CFC để viết chương trình điều khiển.
- Sử dụng các lệnh và hàm có sẵn trong STEP 7 để thực hiện các phép toán logic, số học, so sánh, xử lý tín hiệu,…
Xử lý tín hiệu I/O:
- Đọc giá trị từ các đầu vào (Inputs) và ghi giá trị ra các đầu ra (Outputs).
- Sử dụng các bộ lọc (filters) để loại bỏ nhiễu tín hiệu.
Lập trình chức năng an toàn (Safety Programming):
- Sử dụng các khối chức năng an toàn (Safety Blocks) để lập trình các chức năng an toàn như dừng khẩn cấp, giám sát tốc độ,…
- Tuân thủ các quy tắc lập trình an toàn theo tiêu chuẩn IEC 61508.
Tải chương trình xuống CPU:
Sau khi viết xong chương trình, chọn “Online” -> “Download” để tải chương trình xuống CPU.
6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7414-3FM07-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| CPU không lên nguồn | Mất nguồn, cầu chì bị đứt, nguồn cấp không đủ công suất. | Kiểm tra nguồn điện, cầu chì, thay thế nguồn cấp (nếu cần). |
| Lỗi truyền thông | Cáp kết nối bị lỏng, hỏng, cấu hình địa chỉ IP không đúng. | Kiểm tra cáp kết nối, cấu hình lại địa chỉ IP. |
| Lỗi chương trình | Lỗi cú pháp, lỗi logic, lỗi truy cập bộ nhớ. | Sử dụng công cụ chẩn đoán trong STEP 7 để xác định lỗi, sửa lỗi trong chương trình. |
| Lỗi module I/O | Module bị lỗi, dây kết nối bị lỏng, hỏng. | Kiểm tra module, dây kết nối, thay thế module (nếu cần). |
| Lỗi chức năng an toàn | Lỗi trong chương trình an toàn, lỗi cảm biến, lỗi cơ cấu chấp hành. | Kiểm tra chương trình an toàn, cảm biến, cơ cấu chấp hành, thay thế thiết bị (nếu cần). Tham khảo tài liệu hướng dẫn an toàn của Siemens. |
| Đèn SF (System Fault) sáng | Lỗi hệ thống, lỗi phần cứng hoặc phần mềm nghiêm trọng. | Kiểm tra thông báo lỗi trong STEP 7, khởi động lại CPU, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn (08.12.77.88.99) nếu không tự khắc phục được. |
