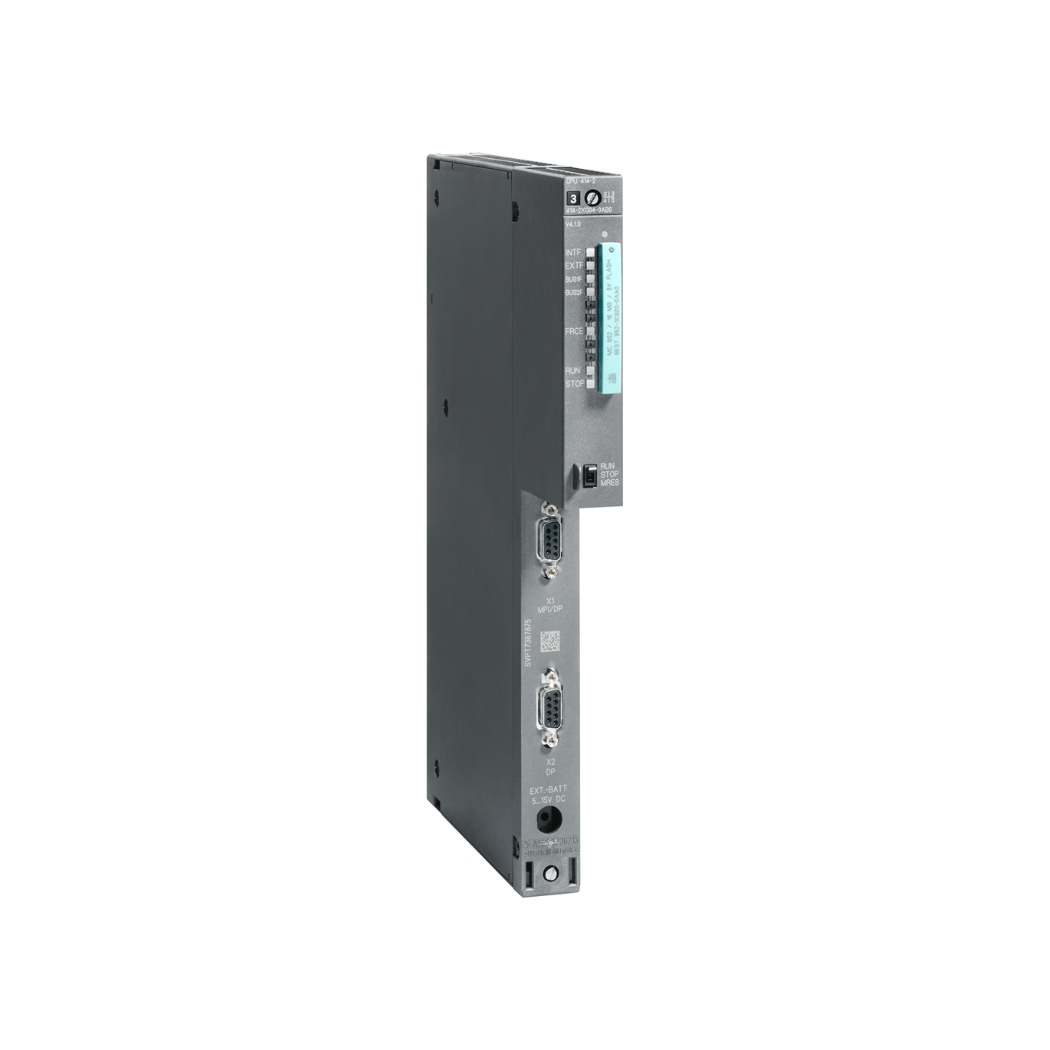

6ES7414-2XK05-0AB0 – S7-400 CPU 414-2, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa, mang đến giải pháp điều khiển vượt trội, nâng cao hiệu suất và tối ưu hóa quy trình sản xuất cho doanh nghiệp của bạn.
Sản phẩm này từ Siemens, thương hiệu hàng đầu thế giới về tự động hóa, được thanhthienphu.vn phân phối chính hãng, đảm bảo chất lượng và dịch vụ hậu mãi tận tâm.
1. Thông tin chi tiết về sản phẩm 6ES7414-2XK05-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7414-2XK05-0AB0 |
| Dòng sản phẩm | S7-400 |
| Loại CPU | CPU 414-2 |
| Bộ nhớ chương trình | 1.4 MB |
| Bộ nhớ dữ liệu | 1.4 MB |
| Thời gian xử lý lệnh bit | 0.045 µs |
| Thời gian xử lý lệnh từ | 0.045 µs |
| Thời gian xử lý số thực | 0.09 µs |
| Số lượng I/O tối đa | 16384 |
| Giao diện truyền thông | MPI, PROFIBUS DP |
| Điện áp nguồn cấp | 24 V DC |
| Dòng tiêu thụ | 2 A |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 25 x 290 x 219 mm |
| Trọng lượng | 850 g |
| Tiêu chuẩn | CE, UL, CSA |
2. Cấu tạo sản phẩm 6ES7414-2XK05-0AB0
- Bộ vi xử lý: Trung tâm xử lý của CPU, đảm nhiệm việc thực thi các lệnh chương trình và điều khiển toàn bộ hoạt động của hệ thống.
- Bộ nhớ: Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình.
- Cổng giao tiếp: Cho phép CPU kết nối với các thiết bị ngoại vi như máy tính, màn hình HMI, các module I/O mở rộng và mạng truyền thông công nghiệp.
- Module I/O: Giao tiếp với các cảm biến, cơ cấu chấp hành và các thiết bị khác trong hệ thống.
- Vỏ bảo vệ: Chất liệu chắc chắn giúp bảo vệ an toàn cho sản phẩm.
3. Các tính năng chính của sản phẩm 6ES7414-2XK05-0AB0
- Hiệu suất xử lý vượt trội: Với bộ vi xử lý mạnh mẽ và thời gian xử lý lệnh cực nhanh, CPU 414-2 đảm bảo khả năng đáp ứng thời gian thực cho các ứng dụng điều khiển phức tạp, đòi hỏi tốc độ cao.
- Bộ nhớ dung lượng lớn: Bộ nhớ chương trình và dữ liệu lớn cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu thu thập từ quá trình sản xuất.
- Khả năng mở rộng linh hoạt: Hỗ trợ nhiều module I/O mở rộng, cho phép kết nối với số lượng lớn cảm biến và cơ cấu chấp hành, đáp ứng nhu cầu mở rộng hệ thống trong tương lai.
- Giao tiếp đa dạng: Tích hợp các cổng giao tiếp MPI và PROFIBUS DP, cho phép kết nối dễ dàng với các thiết bị khác trong mạng truyền thông công nghiệp.
- Tính năng bảo mật cao: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập bằng mật khẩu, bảo vệ chương trình, giúp ngăn chặn các truy cập trái phép và bảo vệ dữ liệu quan trọng.
- Tích hợp chức năng an toàn: Đảm bảo an toàn trong quá trình sản xuất.
- Dễ dàng lập trình và cấu hình: Phần mềm lập trình STEP 7 cung cấp giao diện trực quan, dễ sử dụng, giúp các kỹ sư và kỹ thuật viên dễ dàng lập trình, cấu hình và chẩn đoán lỗi hệ thống.
- Độ tin cậy cao: Được thiết kế để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, với độ bền và tuổi thọ cao.
4. Hướng dẫn kết nối sản phẩm 6ES7414-2XK05-0AB0 với phần mềm
Chuẩn bị:
- CPU 6ES7414-2XK05-0AB0.
- Máy tính cài đặt phần mềm STEP 7 (phiên bản tương thích).
- Cáp lập trình MPI hoặc cáp PROFIBUS DP (tùy thuộc vào cổng giao tiếp sử dụng).
- Nguồn cấp 24V DC cho CPU.
Kết nối phần cứng:
- Gắn CPU vào rack S7-400.
- Kết nối nguồn cấp 24V DC cho CPU.
- Kết nối cáp lập trình từ cổng MPI hoặc PROFIBUS DP trên CPU đến cổng tương ứng trên máy tính.
Cài đặt phần mềm STEP 7 (nếu chưa có):
- Tải phần mềm STEP 7 từ trang web của Siemens hoặc từ đĩa CD đi kèm.
- Cài đặt phần mềm theo hướng dẫn.
Cấu hình kết nối trong STEP 7:
- Mở phần mềm STEP 7.
- Tạo một dự án mới (New Project).
- Trong cửa sổ “Hardware Configuration”, thêm CPU 414-2 vào dự án.
- Chọn loại kết nối (MPI hoặc PROFIBUS DP) và cấu hình các thông số kết nối (địa chỉ, tốc độ truyền…).
Kiểm tra kết nối:
- Sau khi cấu hình xong, nhấn nút “Online” để kết nối với CPU.
- Nếu kết nối thành công, trạng thái của CPU sẽ hiển thị là “Online”.
5. Cách lập trình sản phẩm 6ES7414-2XK05-0AB0
Tạo chương trình mới:
- Trong STEP 7, tạo một chương trình mới (New Program).
- Chọn ngôn ngữ lập trình mong muốn (LAD, FBD hoặc STL).
Xây dựng chương trình:
- Sử dụng các khối chức năng (Function Blocks), các lệnh và các biến để xây dựng chương trình điều khiển.
- STEP 7 cung cấp thư viện các khối chức năng và lệnh phong phú, giúp bạn dễ dàng thực hiện các tác vụ điều khiển.
Gán địa chỉ I/O:
- Gán địa chỉ cho các đầu vào (Inputs) và đầu ra (Outputs) của CPU.
- Việc gán địa chỉ giúp CPU xác định được các tín hiệu từ cảm biến và điều khiển các cơ cấu chấp hành.
Tải chương trình xuống CPU:
- Sau khi hoàn thành chương trình, nhấn nút “Download” để tải chương trình xuống CPU.
- Quá trình tải chương trình sẽ chuyển chương trình từ máy tính sang bộ nhớ của CPU.
Kiểm tra và gỡ lỗi:
- Chuyển CPU sang chế độ “Run” để chạy chương trình.
- Sử dụng các công cụ giám sát và gỡ lỗi của STEP 7 để kiểm tra hoạt động của chương trình và sửa lỗi (nếu có).
6. Khắc phục một số lỗi thường gặp 6ES7414-2XK05-0AB0
Lỗi kết nối:
- Nguyên nhân: Cáp kết nối lỏng, hỏng, cấu hình kết nối sai.
- Khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cáp được cắm chắc chắn. Kiểm tra lại cấu hình kết nối trong STEP 7.
Lỗi nguồn:
- Nguyên nhân: Nguồn cấp không ổn định, điện áp quá thấp hoặc quá cao.
- Khắc phục: Kiểm tra lại nguồn cấp, đảm bảo điện áp nằm trong phạm vi cho phép của CPU.
Lỗi chương trình:
- Nguyên nhân: Lỗi cú pháp, lỗi logic trong chương trình.
- Khắc phục: Sử dụng các công cụ kiểm tra và gỡ lỗi của STEP 7 để tìm và sửa lỗi.
Lỗi phần cứng:
- Nguyên nhân: Hỏng hóc các linh kiện trong CPU.
- Khắc phục: Liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật và bảo hành (nếu còn trong thời gian bảo hành). Hotline: 08.12.77.88.99
7. Liên hệ thanhthienphu.vn để được tư vấn
Với đội ngũ kỹ sư giàu kinh nghiệm, được đào tạo bài bản và am hiểu sâu sắc về các sản phẩm Siemens, đặc biệt là CPU 6ES7414-2XK05-0AB0, thanhthienphu.vn tự tin mang đến cho bạn những giải pháp tự động hóa tối ưu nhất, phù hợp với nhu cầu và ngân sách của bạn.
Chúng tôi cam kết:
- Sản phẩm chính hãng: 100% sản phẩm do thanhthienphu.vn cung cấp đều là hàng chính hãng Siemens, có đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi tận tâm: thanhthienphu.vn cung cấp dịch vụ bảo hành, bảo trì, sửa chữa chuyên nghiệp, nhanh chóng và hiệu quả.
- Tư vấn miễn phí: Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng tư vấn miễn phí cho bạn về các giải pháp tự động hóa, giúp bạn lựa chọn được sản phẩm phù hợp nhất.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm dịch vụ tốt nhất:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
