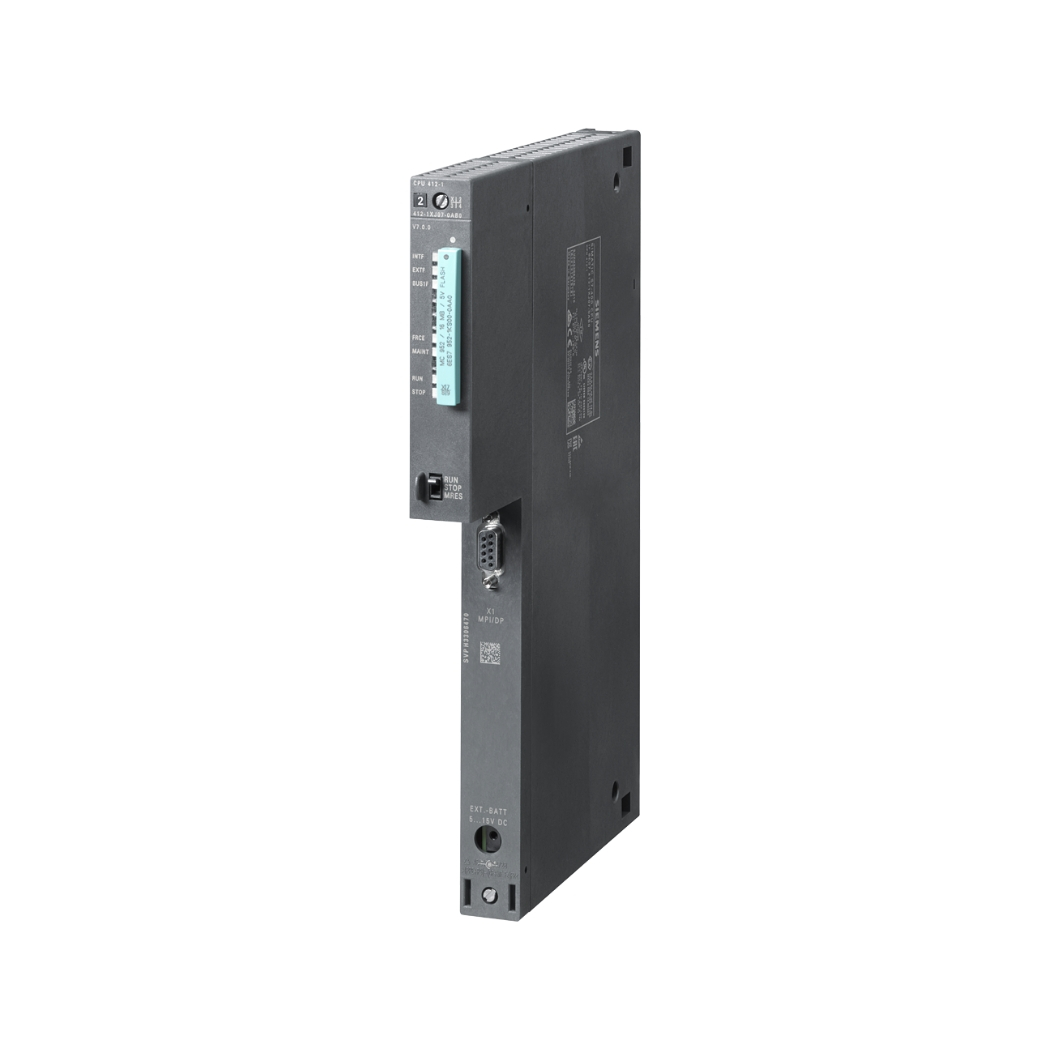

6ES7412-2XK07-0AB0 – S7-400 CPU 412-2, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa Siemens SIMATIC S7-400, là giải pháp lý tưởng để nâng cao hiệu suất và tối ưu hóa quy trình sản xuất cho các kỹ sư điện, kỹ thuật viên và nhà quản lý.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ điều khiển logic khả trình này, cùng với dịch vụ hỗ trợ kỹ thuật tận tâm, đảm bảo bạn khai thác tối đa tiềm năng của sản phẩm.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7412-2XK07-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7412-2XK07-0AB0 |
| Dòng sản phẩm | SIMATIC S7-400 |
| Loại CPU | CPU 412-2 |
| Bộ nhớ làm việc (Work Memory) | 512 KB (có thể mở rộng) |
| Bộ nhớ tải (Load Memory) | Tùy thuộc vào thẻ nhớ (Memory Card) |
| Thời gian xử lý bit | 0.045 µs |
| Thời gian xử lý word | 0.045 µs |
| Thời gian xử lý số thực | 0.09 µs |
| Số lượng I/O tối đa | 8192 (tùy thuộc vào cấu hình) |
| Giao diện truyền thông | MPI, PROFIBUS DP |
| Điện áp cung cấp | 24 VDC |
| Dòng tiêu thụ | 1.2 A |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (WxHxD) | 25 x 290 x 219 mm |
| Trọng lượng | Khoảng 800 g |
| Tiêu chuẩn | CE, UL, CSA |
| Phần mềm lập trình | STEP 7 |
| Ứng dụng điển hình | Điều khiển máy móc, dây chuyền sản xuất, hệ thống xử lý, giám sát và thu thập dữ liệu (SCADA),… |
| Nguồn gốc xuất xứ | Siemens – Đức |
2. Cấu Tạo Sản Phẩm 6ES7412-2XK07-0AB0
Bộ vi xử lý (Microprocessor): “Bộ não” của CPU, thực hiện các phép tính logic và điều khiển hoạt động của toàn hệ thống. Bộ vi xử lý của CPU 412-2 có tốc độ xử lý nhanh, đảm bảo đáp ứng các yêu cầu khắt khe của ứng dụng.
Bộ nhớ (Memory):
- Bộ nhớ làm việc (Work Memory): Lưu trữ các chương trình và dữ liệu đang được xử lý. CPU 412-2 có bộ nhớ làm việc 512 KB, có thể mở rộng bằng thẻ nhớ.
- Bộ nhớ tải (Load Memory): Lưu trữ chương trình người dùng và dữ liệu cấu hình. Bộ nhớ tải phụ thuộc vào thẻ nhớ được sử dụng.
- Thẻ nhớ mở rộng: Tăng dung lượng lưu trữ chương trình và dữ liệu.
Giao diện truyền thông (Communication Interfaces):
- MPI (Multi-Point Interface): Giao diện truyền thông đa điểm, cho phép kết nối với các thiết bị lập trình, màn hình HMI và các CPU khác.
- PROFIBUS DP (Decentralized Peripherals): Giao diện truyền thông tốc độ cao, cho phép kết nối với các thiết bị I/O phân tán, biến tần, và các thiết bị trường khác.
Các cổng vào/ra (I/O): Kết nối với các cảm biến, cơ cấu chấp hành và các thiết bị ngoại vi khác. Số lượng cổng I/O tối đa phụ thuộc vào cấu hình hệ thống.
Nguồn cấp (Power Supply): Cung cấp nguồn điện ổn định cho CPU hoạt động. CPU 412-2 sử dụng nguồn 24 VDC.
Đèn LED báo trạng thái: Giúp dễ dàng nhận biết trạng thái hoạt động của CPU, hỗ trợ quá trình chẩn đoán và khắc phục sự cố.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7412-2XK07-0AB0
- Hiệu suất xử lý cao: Với thời gian xử lý bit và word chỉ 0.045 µs, CPU 412-2 đảm bảo khả năng xử lý nhanh chóng các tác vụ điều khiển phức tạp, đáp ứng yêu cầu thời gian thực của các ứng dụng đòi hỏi tốc độ cao.
- Bộ nhớ lớn: Bộ nhớ làm việc 512 KB (có thể mở rộng) và khả năng sử dụng thẻ nhớ ngoài giúp lưu trữ các chương trình lớn và dữ liệu phức tạp, đáp ứng nhu cầu của các ứng dụng đa dạng.
- Khả năng kết nối mạng linh hoạt: Hỗ trợ các giao diện truyền thông MPI và PROFIBUS DP, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa, bao gồm các PLC khác, màn hình HMI, biến tần, và các thiết bị trường.
- Khả năng mở rộng I/O: Hỗ trợ lên đến 8192 I/O (tùy thuộc vào cấu hình), cho phép kết nối với một số lượng lớn các cảm biến và cơ cấu chấp hành, đáp ứng nhu cầu của các hệ thống lớn và phức tạp.
- Độ tin cậy cao: Được thiết kế để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, với độ bền cao và khả năng chống nhiễu tốt, đảm bảo hệ thống vận hành ổn định và tin cậy.
- Dễ dàng lập trình: Sử dụng phần mềm STEP 7, một môi trường lập trình mạnh mẽ và trực quan, giúp người dùng dễ dàng phát triển và triển khai các ứng dụng điều khiển.
- Hỗ trợ nhiều ngôn ngữ lập trình: STEP 7 hỗ trợ nhiều ngôn ngữ lập trình khác nhau, bao gồm Ladder Logic (LAD), Function Block Diagram (FBD), và Statement List (STL), cho phép người dùng lựa chọn ngôn ngữ phù hợp với kinh nghiệm và sở thích của mình.
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng dễ dàng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7412-2XK07-0AB0 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STEP 7.
- Cáp kết nối MPI hoặc cáp PROFIBUS (tùy thuộc vào giao diện bạn muốn sử dụng).
- CPU 412-2 và các module cần thiết.
- Nguồn cấp 24 VDC.
Kết nối phần cứng:
- Gắn CPU 412-2 vào rack.
- Kết nối nguồn 24 VDC cho CPU.
- Kết nối cáp MPI hoặc PROFIBUS từ cổng tương ứng trên CPU đến cổng COM hoặc cổng USB trên máy tính (sử dụng bộ chuyển đổi nếu cần).
Cài đặt phần mềm:
- Nếu bạn chưa cài đặt STEP 7, hãy cài đặt theo hướng dẫn của Siemens.
- Cài đặt driver cho cáp kết nối (nếu cần).
Cấu hình kết nối trong STEP 7:
- Mở phần mềm STEP 7.
- Tạo một project mới hoặc mở project hiện có.
- Trong cửa sổ “Hardware Configuration”, thêm CPU 412-2 vào project.
- Cấu hình địa chỉ MPI hoặc PROFIBUS cho CPU.
- Thiết lập thông số kết nối cho cổng COM hoặc USB trên máy tính.
Kiểm tra kết nối:
- Chọn “Online” trong STEP 7.
- Nếu kết nối thành công, bạn sẽ thấy trạng thái của CPU chuyển sang “RUN”.
- Nếu không thành công, kiểm tra lại các bước trên và đảm bảo rằng tất cả các kết nối đều chính xác.
5. Cách Lập Trình Sản Phẩm 6ES7412-2XK07-0AB0
Phần mềm STEP 7 cung cấp một môi trường lập trình mạnh mẽ và trực quan, cho phép bạn tạo ra các chương trình điều khiển phức tạp cho CPU 412-2 một cách dễ dàng. Dưới đây là các bước cơ bản để lập trình:
- Tạo project mới: Mở STEP 7 và tạo một project mới. Đặt tên cho project và chọn thư mục lưu trữ.
- Cấu hình phần cứng: Trong cửa sổ “Hardware Configuration”, thêm CPU 412-2 và các module I/O cần thiết vào project. Cấu hình địa chỉ và các thông số cho từng thiết bị.
- Tạo chương trình: Trong cửa sổ “Program”, tạo các khối chương trình (OB, FB, FC, DB) để viết code.
- Viết code: Sử dụng các ngôn ngữ lập trình LAD, FBD, hoặc STL để viết code điều khiển. STEP 7 cung cấp các công cụ hỗ trợ mạnh mẽ, bao gồm trình soạn thảo, trình biên dịch, và trình mô phỏng, giúp bạn viết code một cách hiệu quả.
- Biên dịch chương trình: Sau khi viết xong code, bạn cần biên dịch chương trình để kiểm tra lỗi và tạo ra mã máy có thể nạp vào CPU.
- Nạp chương trình vào CPU: Kết nối máy tính với CPU và chọn “Download” để nạp chương trình vào bộ nhớ của CPU.
- Kiểm tra và gỡ lỗi: Chuyển CPU sang chế độ “RUN” và kiểm tra hoạt động của chương trình. Sử dụng các công cụ gỡ lỗi của STEP 7 để theo dõi giá trị biến, trạng thái I/O, và các thông tin khác để xác định và sửa lỗi.
- Lưu và sao lưu: Lưu project và tạo bản sao lưu để đảm bảo an toàn cho dữ liệu.
Ví dụ:
Dưới đây là một ví dụ đơn giản về chương trình điều khiển bật/tắt một động cơ sử dụng Ladder Logic (LAD):
// Network 1: Điều khiển động cơ
// I0.0: Nút nhấn Start
// I0.1: Nút nhấn Stop
// Q0.0: Đầu ra điều khiển động cơ
I0.0 I0.1 Q0.0
------] [----------]/[----------( )---
Trong ví dụ này, khi nút nhấn Start (I0.0) được nhấn, đầu ra Q0.0 sẽ được kích hoạt, bật động cơ. Khi nút nhấn Stop (I0.1) được nhấn, đầu ra Q0.0 sẽ bị tắt, tắt động cơ.
6. Khắc Phục Một Số Lỗi Thường Gặp 6ES7412-2XK07-0AB0
Lỗi giao tiếp:
- Nguyên nhân: Cáp kết nối bị lỏng, hỏng, cấu hình sai địa chỉ, driver bị lỗi.
- Khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cắm chắc chắn, kiểm tra cấu hình địa chỉ trong STEP 7, cài đặt lại driver.
Lỗi chương trình:
- Nguyên nhân: Lỗi cú pháp, lỗi logic, lỗi tràn bộ nhớ.
- Khắc phục: Sử dụng trình biên dịch để kiểm tra lỗi cú pháp, sử dụng trình mô phỏng để kiểm tra lỗi logic, tối ưu hóa chương trình để giảm thiểu sử dụng bộ nhớ.
Lỗi phần cứng:
- Nguyên nhân: CPU bị lỗi, module I/O bị lỗi, nguồn cấp không ổn định.
- Khắc phục: Kiểm tra đèn LED báo trạng thái trên CPU và các module I/O, kiểm tra nguồn cấp, thay thế các thiết bị bị lỗi.
Lỗi SF (System Fault):
- Nguyên nhân: Lỗi hệ thống nghiêm trọng, có thể do lỗi phần cứng hoặc phần mềm.
- Khắc phục: Kiểm tra đèn LED báo trạng thái SF trên CPU, sử dụng STEP 7 để đọc thông tin lỗi chi tiết, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn để được hỗ trợ.
Lỗi BF (Bus Fault):
- Nguyên nhân: Lỗi giao tiếp trên bus PROFIBUS DP.
- Khắc phục: Kiểm tra cáp kết nối PROFIBUS DP, kiểm tra cấu hình địa chỉ các thiết bị trên bus, kiểm tra terminator cuối bus.
