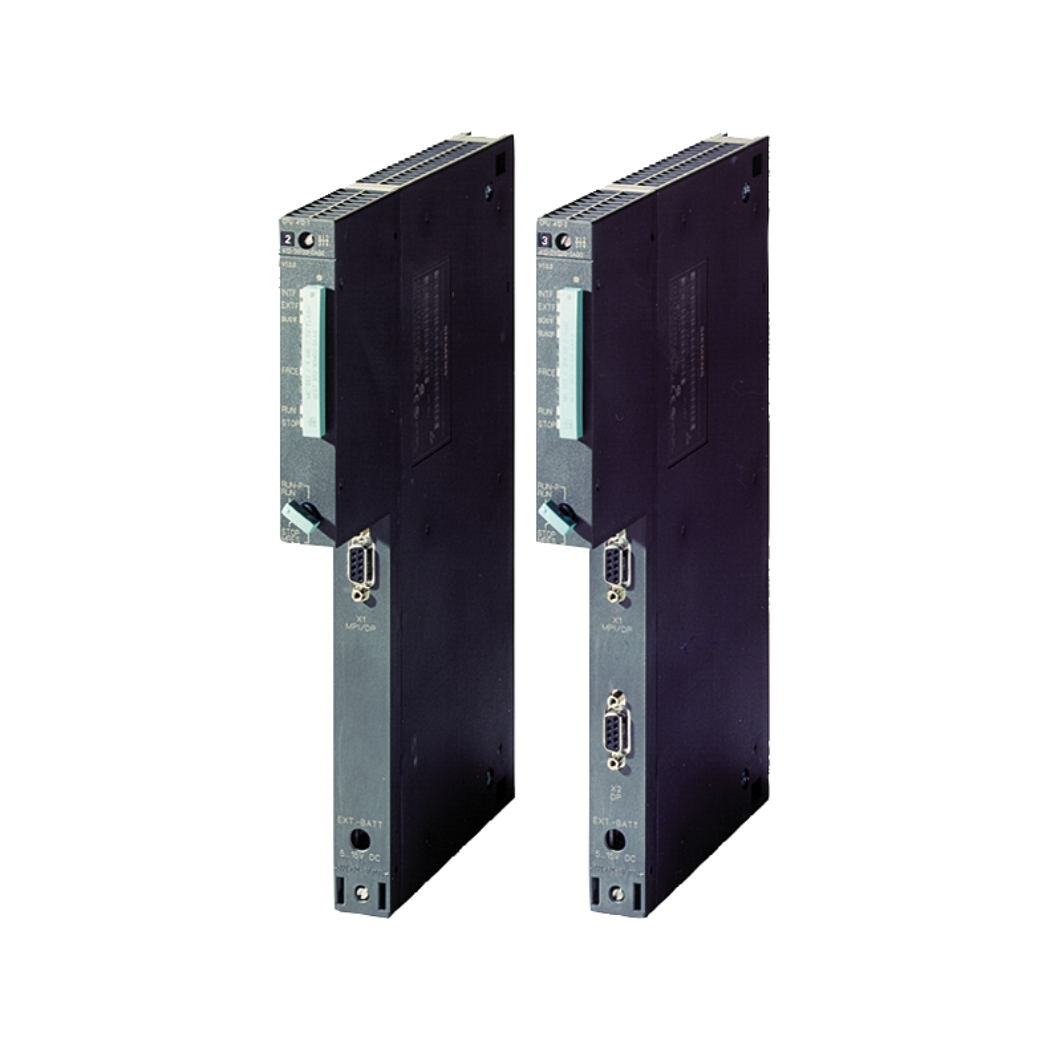

6ES7412-2XJ05-0AB0 – S7-400 CPU 412-2, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa S7-400, mang đến giải pháp điều khiển vượt trội, nâng cao hiệu suất và độ tin cậy cho các ứng dụng công nghiệp phức tạp.
Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hàng đầu, sẵn sàng đồng hành cùng bạn kiến tạo những hệ thống sản xuất thông minh, tối ưu và bền vững.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Mã sản phẩm | 6ES7412-2XJ05-0AB0 |
| Dòng sản phẩm | S7-400 |
| Loại CPU | CPU 412-2 |
| Bộ nhớ chương trình | 512 KB |
| Bộ nhớ dữ liệu | 512 KB |
| Thời gian xử lý lệnh bit | 0.1 µs |
| Thời gian xử lý lệnh từ | 0.2 µs |
| Số lượng I/O tối đa | 16384 |
| Giao diện truyền thông | MPI, PROFIBUS DP |
| Điện áp nguồn cấp | 24 VDC |
| Dòng tiêu thụ | 1.2 A |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (Rộng x Cao x Sâu) | 25 x 290 x 219 mm |
| Trọng lượng | 0.85 kg |
| Tiêu chuẩn | CE, UL, CSA |
| Ứng dụng | Điều khiển máy móc, dây chuyền sản xuất, hệ thống xử lý, và các ứng dụng tự động hóa công nghiệp khác |
| Nhà sản xuất | Siemens |
| Nơi sản xuất | Đức |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm 6ES7412-2XJ05-0AB0
- Vỏ bảo vệ: Làm bằng vật liệu nhựa cao cấp, chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Bộ vi xử lý (Microprocessor): Là trung tâm xử lý của CPU, thực hiện các phép tính logic, điều khiển và xử lý dữ liệu.
- Bộ nhớ (Memory): Bao gồm bộ nhớ chương trình (Program memory) và bộ nhớ dữ liệu (Data memory), lưu trữ chương trình điều khiển và dữ liệu của ứng dụng.
- Giao diện truyền thông (Communication interfaces): Cho phép CPU kết nối và giao tiếp với các thiết bị khác trong hệ thống, như máy tính, màn hình HMI, các module I/O, và các thiết bị ngoại vi khác.
- Các cổng kết nối (Connection ports): Dùng để kết nối nguồn điện, các module I/O, và các thiết bị ngoại vi khác.
- Đèn báo trạng thái(LED): Hiển thị trạng thái hiện tại của CPU, giúp người dùng dễ dàng theo dõi hoạt động của thiết bị.
- Khe cắm mở rộng(Slot): Cho phép gắn thêm các module nhớ mở rộng khi có nhu cầu.
- Nút gạt chế độ (Mode switch): Cho phép chuyển đổi giữa các chế độ hoạt động khác nhau của CPU (RUN, STOP, STARTUP).
3. Các Tính Năng Chính Của Sản Phẩm 6ES7412-2XJ05-0AB0
- Hiệu suất cao: Với bộ vi xử lý mạnh mẽ và thời gian xử lý lệnh nhanh, CPU 412-2 có thể xử lý các tác vụ phức tạp một cách nhanh chóng và hiệu quả.
- Bộ nhớ lớn: Bộ nhớ chương trình và dữ liệu lớn cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu.
- Khả năng mở rộng: Số lượng I/O lớn và khả năng kết nối với nhiều module mở rộng giúp đáp ứng nhu cầu của các ứng dụng lớn và phức tạp.
- Giao diện truyền thông đa dạng: Hỗ trợ nhiều giao thức truyền thông khác nhau, giúp dễ dàng tích hợp với các thiết bị khác trong hệ thống.
- Độ tin cậy cao: Được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đảm bảo hệ thống hoạt động liên tục và tin cậy.
- Dễ dàng lập trình: Phần mềm lập trình STEP 7 cung cấp một giao diện trực quan và dễ sử dụng, giúp người dùng dễ dàng tạo và chỉnh sửa chương trình điều khiển.
- Tính năng chuẩn đoán lỗi: CPU 412-2 hỗ trợ tính năng chuẩn đoán lỗi, tự động phát hiện lỗi phát sinh và thông báo đến người dùng.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7412-2XJ05-0AB0 Với Phần Mềm
Chuẩn bị:
- CPU 6ES7412-2XJ05-0AB0
- Cáp lập trình MPI hoặc cáp Ethernet (tùy thuộc vào cổng kết nối trên máy tính của bạn)
- Máy tính cài đặt phần mềm STEP 7
- Nguồn điện 24VDC
Kết nối phần cứng:
- Gắn CPU vào rack S7-400
- Kết nối nguồn điện 24VDC cho CPU
- Kết nối cáp lập trình từ CPU đến máy tính
Cài đặt phần mềm STEP 7 (nếu chưa có):
- Tải phần mềm STEP 7 từ trang web của Siemens
- Cài đặt phần mềm theo hướng dẫn
Thiết lập kết nối trong STEP 7:
- Mở phần mềm STEP 7
- Tạo một project mới
- Chọn loại CPU là S7-400 và model là CPU 412-2
- Cấu hình giao diện truyền thông (MPI hoặc Ethernet)
- Chọn cổng kết nối tương ứng trên máy tính
- Thiết lập địa chỉ IP cho CPU (nếu sử dụng kết nối Ethernet)
Kiểm tra kết nối:
- Chọn “Online” trong STEP 7
- Nếu kết nối thành công, bạn sẽ thấy trạng thái của CPU chuyển sang “RUN”
5. Cách Lập Trình Sản Phẩm 6ES7412-2XJ05-0AB0
Làm quen với giao diện STEP 7:
Tìm hiểu các thành phần chính của giao diện, như Project Navigator, Symbol Table, Program Editor, và Debugger.
Tạo chương trình điều khiển:
- Sử dụng các khối chức năng (Function Blocks – FBs), hàm (Functions – FCs), và khối dữ liệu (Data Blocks – DBs) để xây dựng chương trình.
- Sử dụng các ngôn ngữ lập trình Ladder Logic (LAD), Function Block Diagram (FBD), hoặc Statement List (STL).
Khai báo biến:
Sử dụng Symbol Table để khai báo các biến, gán địa chỉ và kiểu dữ liệu cho chúng.
Viết code:
Sử dụng các lệnh và hàm có sẵn trong STEP 7 để viết code cho chương trình điều khiển.
Biên dịch và nạp chương trình:
- Sử dụng chức năng “Compile” để kiểm tra lỗi và biên dịch chương trình.
- Sử dụng chức năng “Download” để nạp chương trình xuống CPU.
Kiểm tra và gỡ lỗi:
- Sử dụng chức năng “Online” và “Monitor/Modify” để theo dõi hoạt động của chương trình và gỡ lỗi.
- Sử dụng tính năng chuẩn đoán lỗi của CPU 412-2 để xác định và khắc phục sự cố.
Lưu và bảo vệ chương trình:
Lưu chương trình vào project và sao lưu để tránh mất mát dữ liệu.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7412-2XJ05-0AB0
- Lỗi nguồn: Kiểm tra nguồn điện cấp cho CPU, đảm bảo điện áp đúng và ổn định.
- Lỗi kết nối: Kiểm tra cáp kết nối, đảm bảo kết nối chắc chắn và đúng cổng.
- Lỗi truyền thông: Kiểm tra cấu hình giao diện truyền thông trong STEP 7, đảm bảo đúng địa chỉ và tốc độ truyền.
- Lỗi chương trình: Kiểm tra code, tìm và sửa các lỗi logic hoặc cú pháp.
- Lỗi phần cứng: Kiểm tra các module I/O và các thiết bị ngoại vi, đảm bảo chúng hoạt động bình thường.
- Đèn LED báo lỗi: Quan sát đèn LED báo lỗi trên CPU, dựa vào mã lỗi để tra cứu tài liệu và tìm cách khắc phục.
