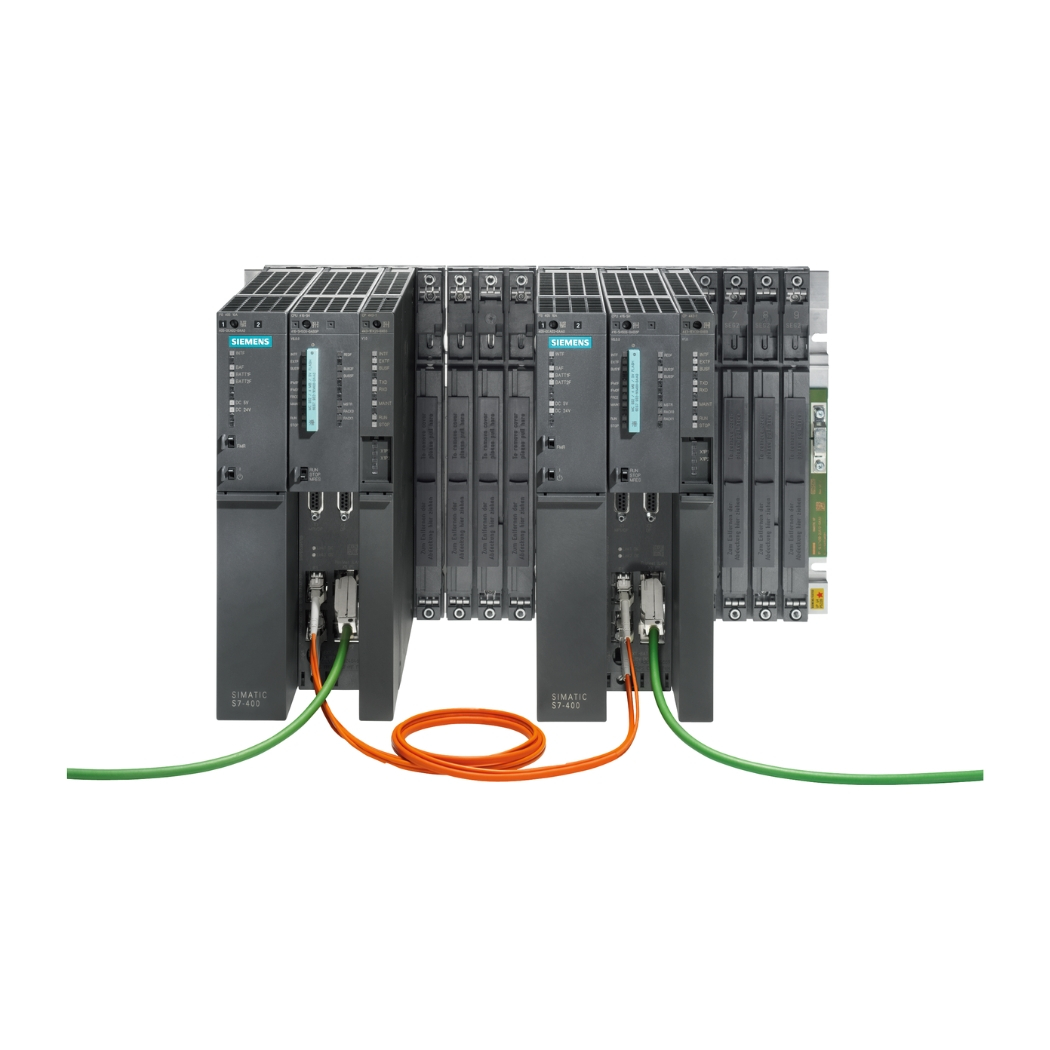

6ES7400-0HR02-4AB0 SIMATIC S7-400H 414-5H

6ES7400-0HR02-4AB0 SIMATIC S7-400H 414-5H, bộ điều khiển logic khả trình (PLC) hiệu suất cao, mang đến giải pháp tự động hóa tối ưu cho các hệ thống điều khiển phức tạp, đòi hỏi tính sẵn sàng và độ tin cậy cao.

Thanhthienphu.vn tự hào cung cấp sản phẩm này, giúp các kỹ sư và doanh nghiệp nâng tầm hệ thống sản xuất, giảm thiểu rủi ro và tối đa hóa lợi nhuận, hướng tới nền sản xuất thông minh.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7400-0HR02-4AB0

2. Cấu Tạo Sản Phẩm 6ES7400-0HR02-4AB0

• Vỏ bảo vệ: Làm từ vật liệu nhựa cao cấp, chống va đập, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Bo mạch chủ: Chứa bộ vi xử lý, bộ nhớ, các cổng giao tiếp, và các linh kiện điện tử khác.
• Bộ vi xử lý: Chip xử lý trung tâm, thực hiện các lệnh điều khiển.
• Bộ nhớ: Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình.
• Cổng giao tiếp: Cho phép kết nối với các thiết bị khác như máy tính, màn hình HMI, module I/O, các PLC khác.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của PLC (ví dụ: nguồn, lỗi, chế độ hoạt động).
• Khe cắm module đồng bộ: Cho phép kết nối với module đồng bộ để thực hiện cấu hình dự phòng nóng.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7400-0HR02-4AB0

• Tính sẵn sàng cao (High Availability): Đây là tính năng quan trọng nhất của S7-400H. Với cấu hình dự phòng nóng (redundant), hai CPU 414-5H hoạt động song song. Nếu một CPU gặp sự cố, CPU còn lại sẽ tự động tiếp quản, đảm bảo hệ thống không bị gián đoạn.
• Hiệu suất vượt trội: Tốc độ xử lý nhanh (0.0125 µs/lệnh bit), bộ nhớ lớn (2.8 MB bộ nhớ làm việc, 64 MB bộ nhớ tải), cho phép xử lý các chương trình điều khiển phức tạp, nhiều vòng lặp, nhiều tác vụ đồng thời.
• Khả năng kết nối đa dạng: Hỗ trợ nhiều giao thức truyền thông khác nhau (PROFIBUS DP, MPI/DP, Ethernet), dễ dàng kết nối với các thiết bị khác trong hệ thống tự động hóa.
• Dễ dàng lập trình và cấu hình: Sử dụng phần mềm STEP 7, một phần mềm lập trình PLC phổ biến và mạnh mẽ của Siemens, với giao diện trực quan, dễ sử dụng.
• Khả năng mở rộng linh hoạt: Có thể mở rộng với các module I/O, module truyền thông, module chức năng đặc biệt, đáp ứng nhu cầu đa dạng của các ứng dụng.
• Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp kỹ sư nhanh chóng xác định và khắc phục sự cố.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7400-0HR02-4AB0 Với Phần Mềm STEP 7

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 (phiên bản tương thích với S7-400H).
• Cáp kết nối MPI hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp bạn sử dụng).
• PLC S7-400H 414-5H (6ES7400-0HR02-4AB0).
• Nguồn cấp 24V DC cho PLC.

Kết nối phần cứng:

• Cấp nguồn 24V DC cho PLC.
• Kết nối cáp MPI hoặc Ethernet từ máy tính đến cổng tương ứng trên PLC.

Thiết lập kết nối trong STEP 7:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project đã có.
• Trong cửa sổ “SIMATIC Manager”, chọn “Options” -> “Set PG/PC Interface”.
• Chọn giao diện kết nối phù hợp (ví dụ: “MPI” hoặc “TCP/IP”).
• Cấu hình các thông số kết nối (ví dụ: địa chỉ MPI, địa chỉ IP).
• Nhấn “OK”.

Kiểm tra kết nối:

• Trong cửa sổ “SIMATIC Manager”, chọn “PLC” -> “Accessible Nodes”.
• Nếu kết nối thành công, bạn sẽ thấy PLC S7-400H 414-5H trong danh sách.

5. Cách Lập Trình Sản Phẩm 6ES7400-0HR02-4AB0

Tạo chương trình:

• Trong cửa sổ “SIMATIC Manager”, mở project của bạn.
• Trong cây thư mục project, chọn “Blocks”.
• Nhấn chuột phải vào “Blocks” và chọn “Insert New Object” -> “Organization Block (OB)”.
• Chọn loại OB phù hợp (ví dụ: OB1 cho chương trình chính).
• Đặt tên cho OB và nhấn “OK”.

Viết chương trình:

• Mở OB vừa tạo.
• Sử dụng các lệnh lập trình của STEP 7 (ví dụ: LAD, FBD, STL) để viết chương trình điều khiển.
• STEP 7 cung cấp nhiều khối hàm (function blocks) và hàm (functions) có sẵn, giúp bạn tiết kiệm thời gian và công sức.

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC (như hướng dẫn ở trên).
• Trong cửa sổ “SIMATIC Manager”, chọn “PLC” -> “Download”.
• STEP 7 sẽ biên dịch chương trình và tải xuống PLC.

Chạy chương trình:

• Chuyển PLC sang chế độ “RUN”.
• Chương trình sẽ bắt đầu thực thi.

Ví dụ:

// Chương trình điều khiển động cơ đơn giản
NETWORK 1
TITLE = Khởi động động cơ

      A     I0.0   // Nút nhấn khởi động
      =     Q0.0   // Động cơ

NETWORK 2
TITLE = Dừng động cơ

      A     I0.1   // Nút nhấn dừng
      R     Q0.0   // Dừng động cơ

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7400-0HR02-4AB0

Lỗi đèn SF (System Fault):

• Nguyên nhân: Lỗi phần cứng, lỗi module, lỗi cấu hình.
• Khắc phục: Kiểm tra đèn LED trên các module, kiểm tra kết nối, kiểm tra cấu hình trong STEP 7.

Lỗi đèn BF (Bus Fault):

• Nguyên nhân: Lỗi truyền thông trên PROFIBUS DP hoặc MPI.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra địa chỉ các thiết bị trên mạng, kiểm tra tốc độ truyền.

Lỗi chương trình:

• Nguyên nhân: Lỗi logic, lỗi cú pháp, lỗi tràn bộ nhớ.
• Khắc phục: Sử dụng chức năng debug của STEP 7 để tìm và sửa lỗi.

Lỗi RUN/STOP:

• Nguyên nhân: Có thể do cấu hình không chính xác, các khối chương trình bị lỗi, hoặc do các vấn đề về phần cứng khác.
• Khắc phục: Kiểm tra lại cấu hình phần cứng, kiểm tra các khối chương trình, khởi động lại CPU, hoặc kiểm tra các thiết bị ngoại vi kết nối.

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp PLC tin cậy, hiệu suất cao cho hệ thống của mình, 6ES7400-0HR02-4AB0 SIMATIC S7-400H 414-5H là một lựa chọn tuyệt vời.

Đừng ngần ngại liên hệ với thanhthienphu.vn để được tư vấn chi tiết về sản phẩm và các giải pháp tự động hóa phù hợp với nhu cầu của bạn. Chúng tôi cam kết cung cấp sản phẩm chính hãng, chất lượng cao, giá cả cạnh tranh, dịch vụ hậu mãi chu đáo.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Thanh Thiên Phú – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
