6ES7392-1BN00-0AA0 Đầu nối dây S7-300

6ES7392-1BN00-0AA0 Đầu nối dây S7-300, phụ kiện kết nối không thể thiếu cho hệ thống PLC S7-300 của Siemens, là giải pháp tối ưu cho việc truyền tín hiệu ổn định và tin cậy trong môi trường công nghiệp. Thanhthienphu.vn tự hào mang đến cho quý khách hàng sản phẩm chính hãng, chất lượng vượt trội, giúp nâng cao hiệu suất và đảm bảo an toàn cho hệ thống tự động hóa của bạn.

1. Thông tin chi tiết về sản phẩm 6ES7392-1BN00-0AA0

Đầu nối dây 6ES7392-1BN00-0AA0 là một phần quan trọng trong hệ thống điều khiển logic lập trình (PLC) S7-300 của Siemens, được ứng dụng rộng rãi trong các ngành công nghiệp. Sản phẩm này đóng vai trò như một cầu nối tin cậy, đảm bảo việc truyền tín hiệu giữa các module I/O và CPU diễn ra một cách chính xác và ổn định.

Việc lựa chọn đầu nối dây phù hợp không chỉ giúp hệ thống hoạt động hiệu quả mà còn góp phần nâng cao tuổi thọ và độ bền của toàn bộ hệ thống. Đầu nối dây 6ES7392-1BN00-0AA0 được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất, mang lại sự an tâm cho người sử dụng.

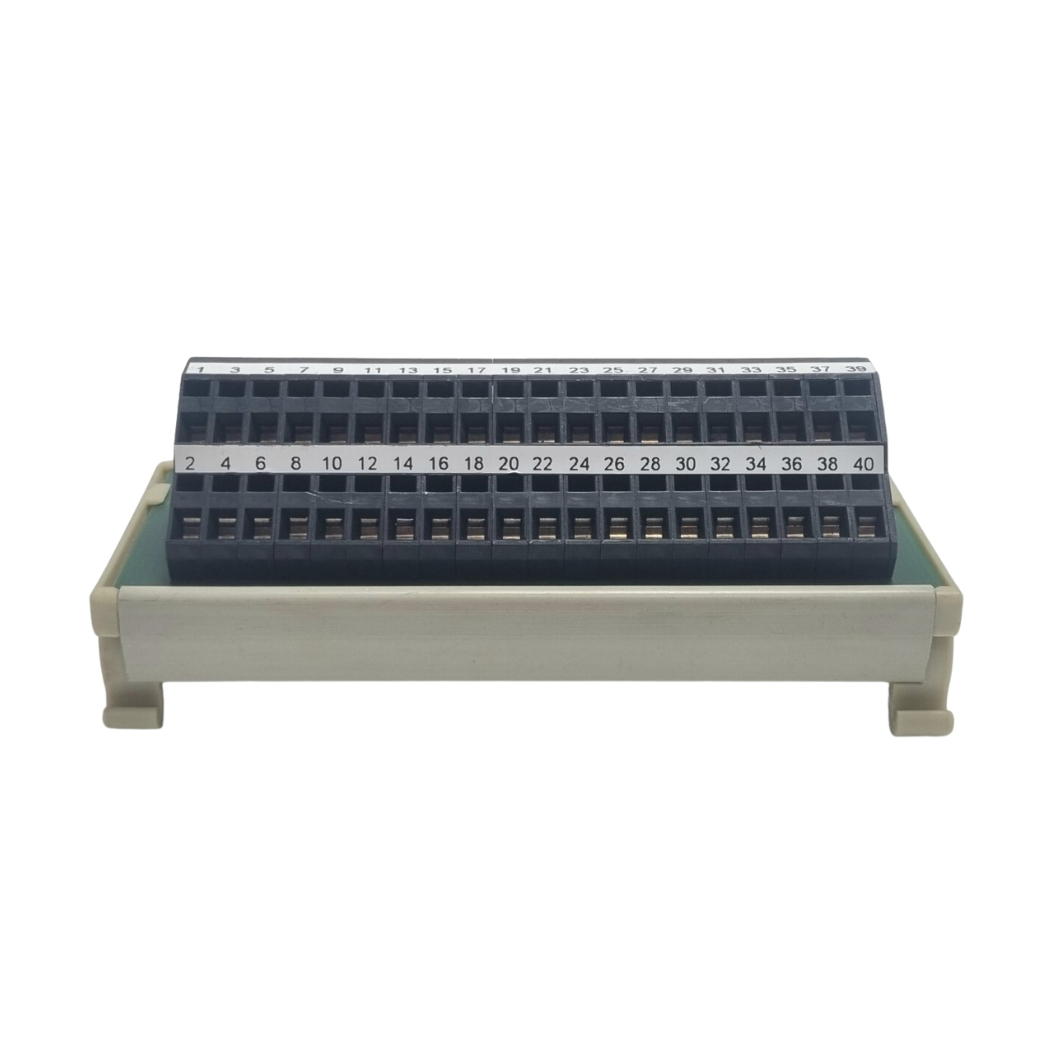

2. Cấu tạo sản phẩm 6ES7392-1BN00-0AA0

6ES7392-1BN00-0AA0 Đầu nối dây S7-300 được thiết kế tỉ mỉ với cấu trúc khoa học, mang lại độ tin cậy và hiệu suất cao trong quá trình vận hành. Cấu tạo của sản phẩm bao gồm các thành phần chính sau:

• Khung vỏ bảo vệ: Được chế tạo từ nhựa kỹ thuật cao cấp, có khả năng chống cháy, chịu nhiệt và chống va đập tốt. Khung vỏ này không chỉ bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài mà còn đảm bảo an toàn cho người sử dụng.
• 40 chân kết nối: Mỗi chân kết nối được làm từ vật liệu dẫn điện chất lượng cao (thường là đồng mạ), đảm bảo khả năng truyền dẫn tín hiệu tốt và giảm thiểu điện trở tiếp xúc. Các chân này được bố trí khoa học, giúp việc đấu nối dây trở nên dễ dàng và thuận tiện.
• Cơ cấu vặn vít: Đây là điểm nổi bật của đầu nối 6ES7392-1BN00-0AA0. Cơ cấu này sử dụng các vít để cố định dây dẫn vào chân kết nối, tạo ra lực ép lớn, đảm bảo tiếp xúc điện chắc chắn và chống lỏng lẻo. Thiết kế này giúp giảm thiểu nguy cơ mất tín hiệu do rung động hoặc va đập trong quá trình vận hành.
• Lẫy cài: Đầu nối được trang bị lẫy cài giúp cố định chắc chắn vào module I/O của PLC S7-300. Lẫy cài này giúp ngăn chặn việc đầu nối bị tuột ra khỏi module, đảm bảo kết nối liên tục và ổn định.
• Nhãn đánh dấu: Mỗi chân kết nối đều có nhãn đánh dấu rõ ràng, giúp người dùng dễ dàng xác định vị trí và chức năng của từng chân, tránh nhầm lẫn trong quá trình đấu nối.

3. Các tính năng chính của 6ES7392-1BN00-0AA0

Đầu nối dây 6ES7392-1BN00-0AA0 không chỉ là một phụ kiện kết nối đơn thuần mà còn là một giải pháp toàn diện, tích hợp nhiều tính năng ưu việt, đáp ứng những yêu cầu khắt khe của hệ thống điều khiển tự động hóa:

• Kết nối ổn định và tin cậy: Nhờ cơ cấu vặn vít chắc chắn và chất liệu dẫn điện cao cấp, đầu nối 6ES7392-1BN00-0AA0 đảm bảo tín hiệu được truyền tải liên tục, không bị gián đoạn, giúp hệ thống PLC hoạt động ổn định và chính xác.
• Chống rung và va đập: Thiết kế vững chắc của đầu nối giúp nó chịu được các tác động rung và va đập thường gặp trong môi trường công nghiệp, giảm thiểu nguy cơ lỏng lẻo kết nối và mất tín hiệu.
• Dễ dàng lắp đặt và bảo trì: Với thiết kế trực quan, việc lắp đặt và thay thế đầu nối trở nên đơn giản và nhanh chóng, không đòi hỏi kỹ thuật cao, giúp tiết kiệm thời gian và chi phí bảo trì.
• Tương thích rộng rãi: Đầu nối 6ES7392-1BN00-0AA0 tương thích với nhiều loại module I/O khác nhau của PLC S7-300, mang lại sự linh hoạt trong việc lựa chọn và nâng cấp hệ thống.
• Độ bền cao: Được sản xuất từ vật liệu chất lượng cao và tuân thủ các tiêu chuẩn nghiêm ngặt của Siemens, đầu nối 6ES7392-1BN00-0AA0 có tuổi thọ cao, giúp giảm thiểu chi phí thay thế và bảo trì trong dài hạn.
• An toàn: Thiết kế IP20 bảo vệ người dùng khỏi nguy cơ chạm vào các bộ phận mang điện, đảm bảo an toàn trong quá trình vận hành và bảo trì.

4. Hướng dẫn kết nối 6ES7392-1BN00-0AA0

Việc kết nối đầu nối 6ES7392-1BN00-0AA0 với phần mềm điều khiển PLC S7-300 (thường là STEP 7) không phức tạp, nhưng đòi hỏi sự cẩn thận và chính xác. Dưới đây là hướng dẫn chi tiết từng bước:

Chuẩn bị:

• Đảm bảo rằng PLC S7-300 đã được tắt nguồn và ngắt kết nối với nguồn điện để đảm bảo an toàn.
• Chuẩn bị sẵn đầu nối 6ES7392-1BN00-0AA0, cáp kết nối, tua vít và các dụng cụ cần thiết khác.
• Tham khảo sơ đồ đấu dây của module I/O mà bạn sẽ kết nối để xác định chính xác các chân tín hiệu.

Đấu nối dây:

• Xác định các chân tín hiệu trên module I/O và trên đầu nối 6ES7392-1BN00-0AA0 tương ứng.
• Sử dụng tua vít để nới lỏng các vít trên đầu nối.
• Tuốt vỏ dây dẫn một đoạn vừa đủ (khoảng 5-7mm) để lộ phần lõi đồng.
• Đưa lõi dây vào lỗ tương ứng trên đầu nối và siết chặt vít để cố định dây. Đảm bảo rằng dây được kẹp chặt và không bị lỏng.
• Lặp lại các bước trên cho tất cả các dây tín hiệu cần kết nối.

Gắn đầu nối vào module I/O:

• Căn chỉnh đầu nối 6ES7392-1BN00-0AA0 với khe cắm trên module I/O.
• Nhấn nhẹ đầu nối vào khe cắm cho đến khi nghe thấy tiếng “cạch” và lẫy cài khóa lại.
• Kiểm tra lại xem đầu nối đã được gắn chắc chắn hay chưa.

Kết nối với phần mềm STEP 7:

• Kết nối cáp lập trình (thường là cáp MPI hoặc Ethernet) giữa máy tính và PLC S7-300.
• Mở phần mềm STEP 7 trên máy tính.
• Tạo một dự án mới hoặc mở dự án hiện có.
• Trong cấu hình phần cứng (Hardware Configuration), chọn đúng loại CPU và module I/O mà bạn đang sử dụng.
• Phần mềm sẽ tự động nhận diện các tín hiệu I/O tương ứng với các chân đã được đấu nối.
• Bạn có thể gán địa chỉ I/O và cấu hình các thông số khác cho module I/O trong phần mềm.

5. Cách lập trình 6ES7392-1BN00-0AA0

Thực tế, 6ES7392-1BN00-0AA0 là một đầu nối dây, không phải là một thiết bị có thể lập trình được. Việc lập trình liên quan đến đầu nối này thực chất là lập trình cho PLC S7-300 để xử lý các tín hiệu đầu vào/đầu ra (I/O) được kết nối thông qua đầu nối này.

Dưới đây là các bước cơ bản để lập trình cho PLC S7-300, có liên quan đến việc sử dụng đầu nối 6ES7392-1BN00-0AA0:

Xác định yêu cầu điều khiển:

• Phân tích quy trình hoạt động của hệ thống mà bạn muốn điều khiển.
• Xác định các tín hiệu đầu vào (từ cảm biến, nút nhấn,…) và đầu ra (đến động cơ, van, đèn báo,…) cần thiết.
• Lập bảng địa chỉ I/O, gán địa chỉ cho từng tín hiệu.

Lập trình trong STEP 7:

• Sử dụng các khối hàm (Function Blocks – FB), hàm (Functions – FC) và khối dữ liệu (Data Blocks – DB) để xây dựng chương trình điều khiển.
• Sử dụng các lệnh logic (AND, OR, NOT,…), lệnh so sánh, lệnh toán học, lệnh thời gian,… để xử lý các tín hiệu I/O.
• Ví dụ: Nếu bạn có một cảm biến kết nối với đầu vào I0.0 (thông qua đầu nối 6ES7392-1BN00-0AA0) và muốn điều khiển một động cơ kết nối với đầu ra Q0.0, bạn có thể viết một đoạn mã đơn giản như sau:

A I0.0  // Kiểm tra tín hiệu từ cảm biến
= Q0.0  // Điều khiển động cơ

Mô phỏng và kiểm tra:

• Sử dụng chức năng mô phỏng (Simulation) trong STEP 7 để kiểm tra chương trình trước khi nạp vào PLC.
• Quan sát hoạt động của các biến I/O trong bảng theo dõi (Watch Table) để đảm bảo chương trình hoạt động đúng.

Nạp chương trình vào PLC:

• Kết nối máy tính với PLC thông qua cáp lập trình.
• Chọn chế độ “Download” trong STEP 7 để nạp chương trình vào PLC.
• Chuyển PLC sang chế độ “Run” để bắt đầu thực thi chương trình.

Kiểm tra thực tế và hiệu chỉnh (Nếu cần) : Thực hiện quá trình kiểm tra cuối cùng, điều chỉnh để đảm bảo hiệu suất tối ưu

• Kiểm tra hoạt động của hệ thống trong điều kiện thực tế.
• Theo dõi các tín hiệu I/O và điều chỉnh chương trình nếu cần thiết.

Lưu ý: Việc lập trình PLC S7-300 đòi hỏi kiến thức chuyên môn về tự động hóa và ngôn ngữ lập trình PLC. Nếu bạn không có kinh nghiệm, hãy tham khảo tài liệu hướng dẫn của Siemens hoặc tìm sự hỗ trợ từ các chuyên gia.

6. Khắc phục một số lỗi thường gặp liên quan đến 6ES7392-1BN00-0AA0

Trong quá trình sử dụng, đôi khi bạn có thể gặp phải một số vấn đề liên quan đến đầu nối 6ES7392-1BN00-0AA0. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Mất tín hiệu:

Nguyên nhân: Dây dẫn bị lỏng, đứt, hoặc tiếp xúc kém.

Khắc phục:

• Kiểm tra lại các kết nối dây, đảm bảo rằng chúng đã được siết chặt.
• Sử dụng đồng hồ vạn năng để kiểm tra tính liên tục của dây dẫn. Nếu dây bị đứt, hãy thay thế bằng dây mới.
• Vệ sinh các chân kết nối bằng dung dịch làm sạch chuyên dụng.

Tín hiệu chập chờn:

Nguyên nhân: Dây dẫn bị nhiễu, tiếp xúc không ổn định.

Khắc phục:

• Sử dụng dây dẫn có lớp chống nhiễu.
• Đảm bảo rằng dây dẫn không đi gần các nguồn gây nhiễu mạnh (như biến tần, động cơ lớn).
• Kiểm tra và siết chặt lại các vít kết nối.

Đầu nối bị hỏng:

Nguyên nhân: Va đập mạnh, sử dụng quá tải, hoặc do tuổi thọ.

Khắc phục: Thay thế đầu nối bằng một đầu nối mới chính hãng.

Lỗi không nhận diện được module I/O:

Nguyên nhân: Đầu nối chưa được gắn chặt vào module, hoặc có lỗi trong cấu hình phần cứng.

Khắc phục:

• Kiểm tra lại xem đầu nối đã được gắn đúng cách và lẫy cài đã khóa chưa.
• Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo rằng bạn đã chọn đúng loại module I/O.

Đèn báo lỗi trên module I/O sáng:

Nguyên nhân: Lỗi có thể do nhiều nguyên nhân khác nhau.

Khắc phục:

• Tham khảo tài liệu hướng dẫn của module I/O để xác định mã lỗi và cách khắc phục.
• Kiểm tra lại toàn bộ hệ thống dây dẫn và kết nối.

7. Liên hệ thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp kết nối tin cậy, bền bỉ và hiệu quả cho hệ thống PLC S7-300 của mình, 6ES7392-1BN00-0AA0 Đầu nối dây S7-300 chính là lựa chọn hoàn hảo. Và để sở hữu sản phẩm chính hãng, chất lượng vượt trội cùng dịch vụ hỗ trợ tận tâm, hãy đến với thanhthienphu.vn.

Tại sao nên chọn thanhthienphu.vn

• Cam kết chính hãng: Chúng tôi chỉ cung cấp sản phẩm 6ES7392-1BN00-0AA0 chính hãng Siemens, có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ.
• Giá cả cạnh tranh: Thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ bạn trong việc lựa chọn, lắp đặt và sử dụng sản phẩm.
• Giao hàng nhanh chóng: Chúng tôi cam kết giao hàng đúng hẹn, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
• Chế độ bảo hành uy tín: Sản phẩm được bảo hành theo chính sách của Siemens và thanhthienphu.vn, mang lại sự an tâm cho khách hàng.
  Thanhthienphu.vn đã và đang không ngừng khẳng định vị thế của một nhà cung cấp thiết bị điện công nghiệp hàng đầu, luôn hướng tới việc làm hài lòng những khách hàng có yêu cầu cao về chất lượng và hiệu suất.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn
• Hotline: 08.12.77.88.99

Hãy gọi ngay cho chúng tôi để được tư vấn miễn phí và nhận báo giá tốt nhất cho sản phẩm 6ES7392-1BN00-0AA0 Đầu nối dây S7-300. Thanhthienphu.vn hân hạnh được đồng hành cùng bạn trên con đường tự động hóa, nâng cao hiệu quả sản xuất và chinh phục những thành công mới!
