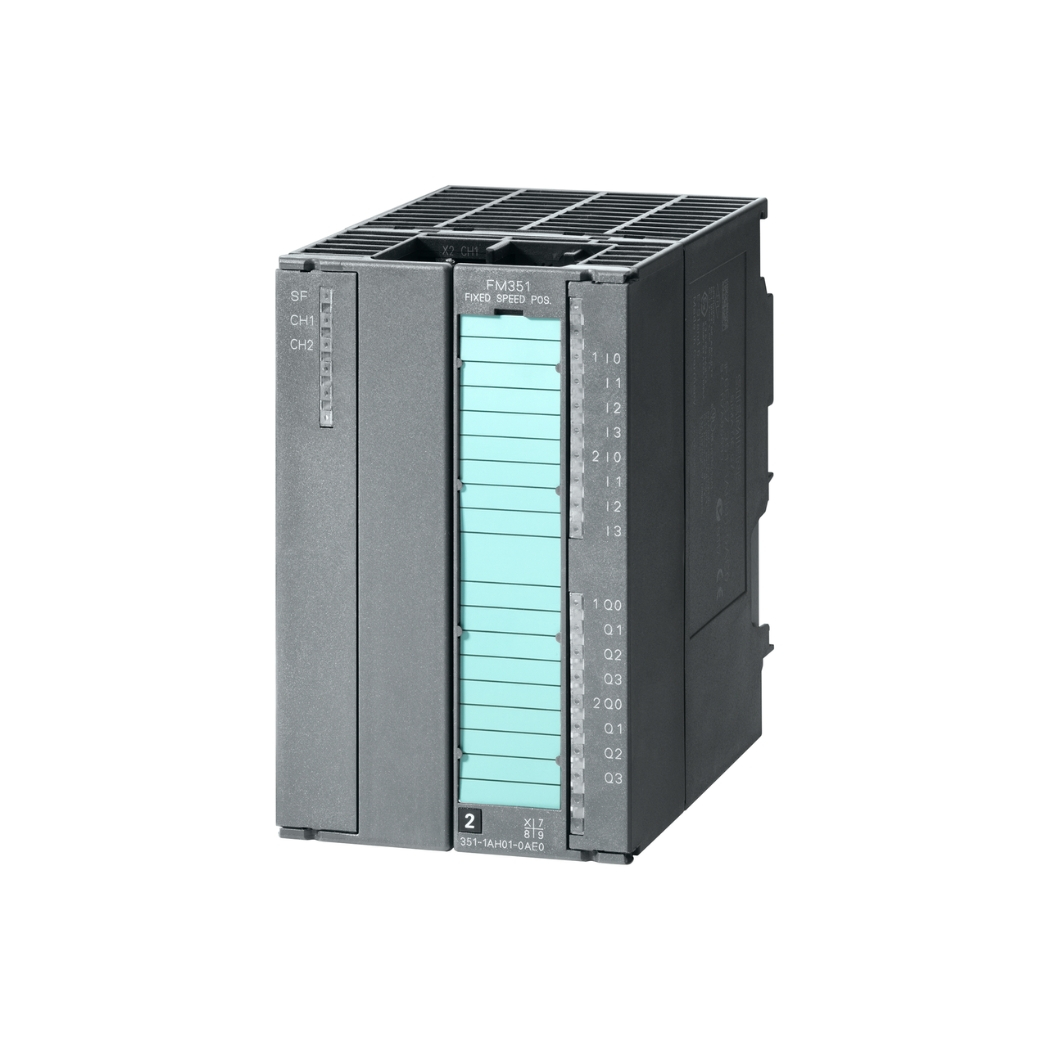

6ES7351-1AH02-0AE0 Module S7-300 FM 351, giải pháp đếm và định vị tốc độ cao, nâng tầm hệ thống điều khiển của bạn, hiện đã có mặt tại thanhthienphu.vn.
Module chức năng FM 351, bộ đếm tốc độ cao, thiết bị ngoại vi, PLC Siemens S7-300 – chính là những “trợ thủ” đắc lực, mang lại sự chính xác và hiệu quả vượt trội cho mọi ứng dụng công nghiệp.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7351-1AH02-0AE0
| Đặc Điểm | Chi Tiết |
|---|---|
| Mã sản phẩm | 6ES7351-1AH02-0AE0 |
| Dòng sản phẩm | S7-300 |
| Loại module | Module chức năng (FM) |
| Chức năng | Đếm xung tốc độ cao, đo tần số, đo chu kỳ, định vị |
| Số kênh đếm | 3 kênh |
| Tần số đếm tối đa | 500 kHz (tùy thuộc vào chế độ hoạt động) |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 200 mA |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Tiêu chuẩn | CE, UL, cULus |
| Kích thước (WxHxD) | 40 x 125 x 120 mm |
| Trọng lượng | Khoảng 250 g |
| Phần mềm cấu hình | STEP 7 (TIA Portal) |
| Ứng dụng | Đo tốc độ động cơ, đo lưu lượng, điều khiển vị trí, và nhiều ứng dụng khác trong các ngành công nghiệp như: sản xuất, dệt may, thực phẩm, năng lượng… |
| Nguồn gốc | Siemens (Đức) |
| Tình trạng | Còn hàng tại thanhthienphu.vn |
| Bảo hành | 12 tháng theo tiêu chuẩn của nhà sản xuất. |
| Giá bán | Liên hệ thanhthienphu.vn (Hotline: 08.12.77.88.99) để nhận báo giá tốt nhất |
2. Cấu Tạo Sản Phẩm 6ES7351-1AH02-0AE0
Mặt trước:
- Đèn LED báo trạng thái hoạt động của từng kênh (RUN, ERROR, SF, BF).
- Các đầu nối tín hiệu vào/ra (terminal block) được bố trí khoa học, dễ dàng đấu nối.
- Nhãn ghi thông tin sản phẩm rõ ràng.
Mặt sau:
Khe cắm kết nối với backplane của PLC S7-300.
Bên trong:
- Vi mạch xử lý tốc độ cao, đảm bảo khả năng đếm và xử lý tín hiệu chính xác.
- Các linh kiện điện tử chất lượng cao, được lựa chọn kỹ lưỡng, đảm bảo độ bền và tuổi thọ sản phẩm.
- Mạch bảo vệ chống nhiễu, chống quá áp, quá dòng, đảm bảo an toàn cho thiết bị và hệ thống.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7351-1AH02-0AE0
- Đếm xung tốc độ cao: Khả năng đếm xung lên đến 500 kHz, đáp ứng các ứng dụng đòi hỏi tốc độ xử lý nhanh và chính xác. Ví dụ, trong ngành sản xuất bao bì, FM 351 có thể đếm chính xác số lượng sản phẩm trên băng chuyền với tốc độ cao, giúp kiểm soát chất lượng và năng suất.
- Đo tần số và chu kỳ: Đo tần số và chu kỳ của tín hiệu xung, phục vụ cho các ứng dụng đo tốc độ động cơ, đo lưu lượng, đo tốc độ dòng chảy.
- Định vị: Xác định vị trí tuyệt đối hoặc tương đối của các cơ cấu chấp hành, ứng dụng trong điều khiển vị trí, điều khiển robot.
- Chế độ hoạt động linh hoạt: Hỗ trợ nhiều chế độ hoạt động khác nhau như: đếm liên tục, đếm một lần, đếm lên/xuống, đo tần số, đo chu kỳ, định vị.
- Ngõ vào/ra số: Tích hợp các ngõ vào/ra số, cho phép kết nối trực tiếp với các cảm biến, encoder, và các thiết bị ngoại vi khác.
- Chức năng so sánh: So sánh giá trị đếm được với giá trị đặt trước, tạo ra tín hiệu cảnh báo hoặc điều khiển.
- Giao tiếp với PLC: Giao tiếp với CPU của PLC S7-300 thông qua backplane, truyền dữ liệu và nhận lệnh điều khiển.
- Cấu hình dễ dàng: Cấu hình và lập trình thông qua phần mềm STEP 7 (TIA Portal) quen thuộc, giao diện trực quan, dễ sử dụng.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7351-1AH02-0AE0 Với Phần Mềm
Lắp đặt phần cứng:
- Gắn module FM 351 vào rack của PLC S7-300.
- Kết nối nguồn 24V DC cho module.
- Kết nối các cảm biến, encoder, hoặc các thiết bị ngoại vi khác vào các đầu nối tín hiệu vào/ra của module.
Cài đặt phần mềm:
- Cài đặt phần mềm STEP 7 (TIA Portal) trên máy tính.
- Cài đặt Hardware Support Package (HSP) cho FM 351 (có thể tải về từ trang web của Siemens).
Cấu hình phần cứng:
- Mở phần mềm STEP 7 (TIA Portal).
- Tạo một project mới hoặc mở project hiện có.
- Thêm PLC S7-300 vào project.
- Thêm module FM 351 vào cấu hình phần cứng của PLC.
- Cấu hình các thông số cho module FM 351 như: địa chỉ I/O, chế độ hoạt động, tần số đếm, kiểu encoder,…
Kết nối với PLC:
- Kết nối máy tính với PLC thông qua cáp MPI, Profibus, hoặc Ethernet.
- Download cấu hình phần cứng xuống PLC.
5. Cách Lập Trình Sản Phẩm 6ES7351-1AH02-0AE0
Sử dụng các khối hàm (Function Block) có sẵn:
STEP 7 cung cấp các khối hàm (FB) được thiết kế riêng cho FM 351, giúp bạn dễ dàng thực hiện các chức năng đếm, đo tần số, định vị.
Các khối hàm này bao gồm:
- CTRL_FM351: Khối hàm điều khiển chính, dùng để khởi tạo, cấu hình, và điều khiển hoạt động của module.
- COUNT_FM351: Khối hàm đếm xung.
- FREQ_FM351: Khối hàm đo tần số.
- POS_FM351: Khối hàm định vị.
Bạn chỉ cần kéo thả các khối hàm này vào chương trình, kết nối các chân vào/ra, và cấu hình các thông số phù hợp với ứng dụng của mình.
Truy cập trực tiếp vào các thanh ghi của module:
- Nếu bạn muốn có toàn quyền kiểm soát module, bạn có thể truy cập trực tiếp vào các thanh ghi của FM 351 thông qua các lệnh đọc/ghi dữ liệu.
- Thông tin chi tiết về các thanh ghi và cách truy cập có thể tìm thấy trong tài liệu hướng dẫn của Siemens.
6 Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7351-1AH02-0AE0
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng | Lỗi hệ thống, có thể do cấu hình phần cứng sai, lỗi giao tiếp, hoặc lỗi bên trong module. | Kiểm tra lại cấu hình phần cứng, đảm bảo kết nối đúng. Kiểm tra cáp kết nối. Thử khởi động lại PLC và module. Nếu lỗi vẫn còn, có thể module bị hỏng, cần liên hệ với nhà cung cấp để được hỗ trợ. |
| Đèn LED BF (Bus Fault) sáng | Lỗi giao tiếp giữa module và PLC. | Kiểm tra cáp kết nối giữa module và PLC. Kiểm tra cấu hình địa chỉ I/O của module trong phần mềm. Đảm bảo module được cấp nguồn đầy đủ. |
| Đèn LED ERROR của kênh sáng | Lỗi ở kênh tương ứng, có thể do tín hiệu vào không hợp lệ, vượt quá tần số đếm tối đa, hoặc lỗi cảm biến. | Kiểm tra tín hiệu vào, đảm bảo nằm trong phạm vi cho phép. Kiểm tra tần số đếm, đảm bảo không vượt quá giới hạn. Kiểm tra cảm biến, đảm bảo hoạt động bình thường. |
| Giá trị đếm không chính xác | Sai số do nhiễu, cấu hình sai, hoặc cảm biến không chính xác. | Kiểm tra và loại bỏ các nguồn gây nhiễu. Kiểm tra lại cấu hình các thông số đếm. Sử dụng cảm biến có độ chính xác cao hơn. |
| Không kết nối được với PLC | Cáp kết nối hỏng, cấu hình sai, hoặc phần mềm chưa được cài đặt đúng. | Kiểm tra cáp kết nối. Kiểm tra cấu hình kết nối trong phần mềm. Đảm bảo phần mềm STEP 7 và HSP cho FM 351 đã được cài đặt đúng. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang gặp khó khăn trong việc lựa chọn, cấu hình, lập trình, hoặc khắc phục lỗi cho module FM 351, đừng ngần ngại liên hệ với thanhthienphu.vn. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn:
- Tư vấn chuyên nghiệp: Giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của bạn.
- Hỗ trợ kỹ thuật tận tình: Giải đáp mọi thắc mắc của bạn về sản phẩm và ứng dụng.
- Cung cấp sản phẩm chính hãng: Đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
- Giá cả cạnh tranh: Mang đến cho bạn mức giá tốt nhất thị trường.
- Dịch vụ hậu mãi chu đáo: Hỗ trợ bảo hành, bảo trì, và sửa chữa sản phẩm.
Thông tin liên hệ:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
Đừng bỏ lỡ cơ hội sở hữu 6ES7351-1AH02-0AE0 Module S7-300 FM 351 – giải pháp đếm và định vị tốc độ cao, giúp nâng tầm hệ thống điều khiển của bạn. Hãy liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và nhận báo giá tốt nhất!
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
