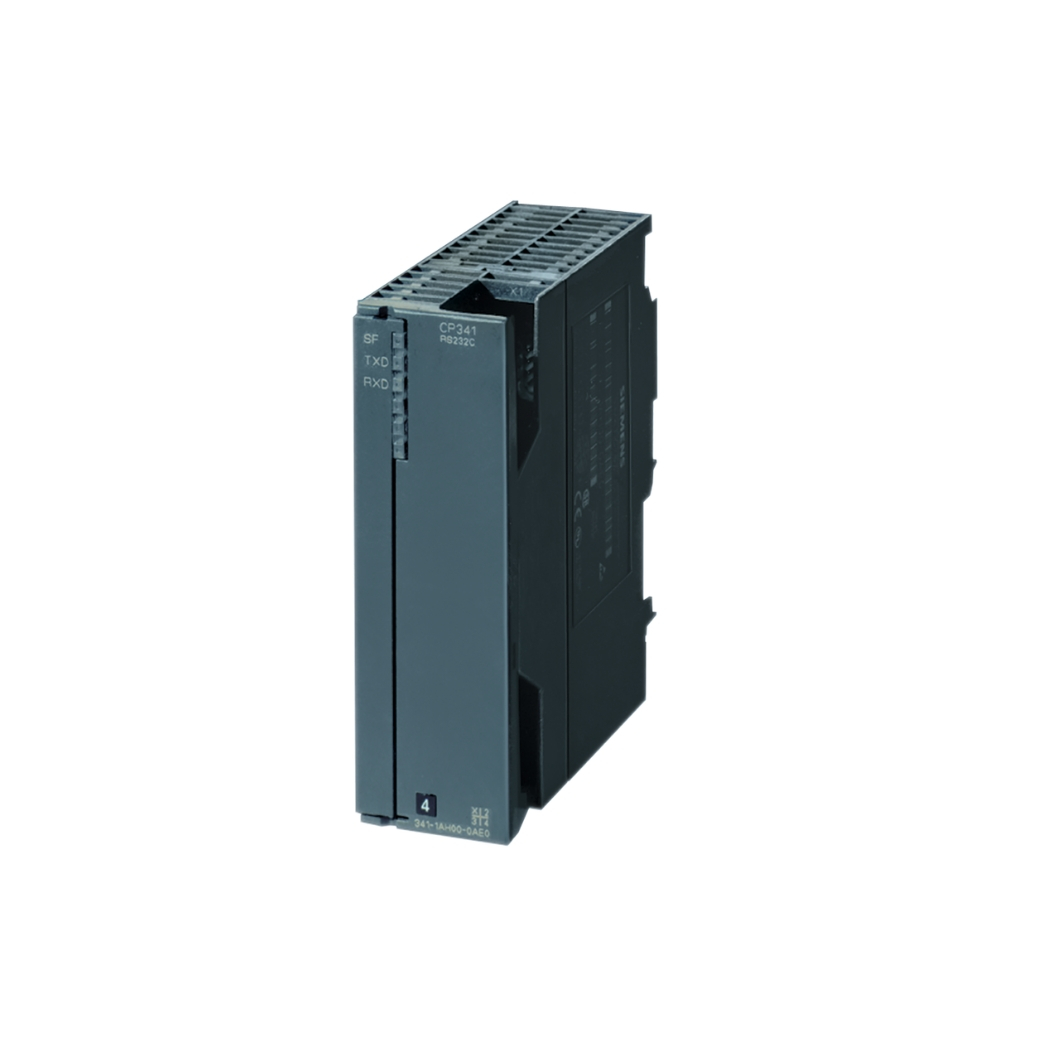

6ES7341-1AH02-0AE0 Module S7-300 CP 341

6ES7341-1AH02-0AE0 Module S7-300 CP 341, giải pháp truyền thông mạnh mẽ, linh hoạt, mở ra kỷ nguyên kết nối không giới hạn cho hệ thống tự động hóa của bạn, biến mọi thách thức thành cơ hội.

Thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật, chủ doanh nghiệp giải pháp tối ưu, nâng tầm hiệu suất, khẳng định vị thế dẫn đầu.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7341-1AH02-0AE0

2. Cấu Tạo Sản Phẩm 6ES7341-1AH02-0AE0

Phần cứng:

• Vi xử lý: Chip xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác.
• Bộ nhớ: Bộ nhớ RAM và Flash dung lượng lớn, cho phép lưu trữ chương trình, dữ liệu và các thông số cấu hình.
• Cổng giao tiếp: Các cổng giao tiếp RS232C, RS422, RS485 được tích hợp, cho phép kết nối với nhiều loại thiết bị ngoại vi khác nhau.
• LED chỉ thị: Các đèn LED hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Vỏ bảo vệ: Vỏ kim loại chắc chắn, bảo vệ module khỏi các tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, rung động.

Phần mềm:

• Firmware: Phần mềm nhúng được cài đặt sẵn trong module, cung cấp các chức năng cơ bản như khởi động, quản lý bộ nhớ, xử lý giao tiếp.
• Driver: Phần mềm trình điều khiển được cài đặt trên máy tính, cho phép giao tiếp với module thông qua phần mềm lập trình STEP 7.
• Thư viện hàm: Các hàm chức năng được cung cấp sẵn, giúp người dùng dễ dàng lập trình các ứng dụng truyền thông.
• Công cụ cấu hình: Phần mềm cấu hình đi kèm, cho phép người dùng dễ dàng thiết lập các thông số truyền thông như tốc độ baud, giao thức, địa chỉ…

3. Các Tính Năng Chính Của 6ES7341-1AH02-0AE0

• Hỗ trợ đa giao thức: ASCII, 3964(R), Modbus RTU, Modbus ASCII (Master/Slave).
• Tốc độ truyền cao: Lên đến 115.2 kbps, đảm bảo truyền tải dữ liệu nhanh chóng.
• Bộ nhớ lớn: 256 KB, cho phép lưu trữ nhiều dữ liệu và chương trình.
• Cấu hình linh hoạt: Dễ dàng cấu hình thông qua phần mềm STEP 7 hoặc các công cụ cấu hình khác.
• Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
• Tương thích: Tương thích hoàn toàn với các PLC S7-300 và các thiết bị khác của Siemens.
• Độ bền cao: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Dễ dàng lắp đặt: Thiết kế nhỏ gọn, dễ dàng lắp đặt trên DIN rail.
• Hỗ trợ nhiều kiểu kết nối: RS232C, RS422, RS485, đáp ứng nhu cầu kết nối đa dạng.

4. Hướng Dẫn Kết Nối 6ES7341-1AH02-0AE0 Với Phần Mềm

Chuẩn bị:

• Module CP 341.
• PLC S7-300.
• Máy tính cài đặt phần mềm STEP 7.
• Cáp kết nối (MPI, Profibus, Ethernet…).
• Cáp lập trình (PPI, MPI, Ethernet…).
• Nguồn điện.

Kết nối phần cứng:

• Gắn module CP 341 vào rack của PLC S7-300.
• Kết nối cáp truyền thông từ module CP 341 đến thiết bị ngoại vi (máy tính, HMI, biến tần…).
• Kết nối cáp lập trình từ máy tính đến PLC S7-300.
• Cấp nguồn cho PLC và module CP 341.

Cài đặt phần mềm:

Cài đặt phần mềm STEP 7 và driver cho module CP 341 trên máy tính.

Cấu hình phần cứng:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Thêm PLC S7-300 và module CP 341 vào cấu hình phần cứng.
• Cấu hình các thông số truyền thông cho module CP 341 (giao thức, tốc độ baud, địa chỉ…).

Tải cấu hình xuống PLC:

• Kết nối máy tính với PLC thông qua cáp lập trình.
• Tải cấu hình phần cứng xuống PLC.

5. Cách Lập Trình 6ES7341-1AH02-0AE0

Sau khi kết nối module CP 341 với phần mềm, bạn có thể bắt đầu lập trình các ứng dụng truyền thông. Dưới đây là một ví dụ đơn giản về lập trình truyền thông Modbus RTU:

Tạo khối dữ liệu (DB): Tạo một khối dữ liệu để lưu trữ dữ liệu nhận và gửi.

Gọi hàm chức năng: Sử dụng các hàm chức năng Modbus (FB7, FB8) để gửi và nhận dữ liệu.

• FB7 (MODBUS_COMM_LOAD): Cấu hình thông số truyền thông Modbus.
• FB8 (MODBUS_MASTER/SLAVE): Thực hiện chức năng Master hoặc Slave.

Xử lý dữ liệu: Xử lý dữ liệu nhận được và gửi dữ liệu đi.

Kiểm tra lỗi: Kiểm tra trạng thái lỗi của các hàm chức năng và xử lý lỗi (nếu có).

Ví dụ:

// Khối dữ liệu
DATA_BLOCK DB1
    SendData : ARRAY[0..9] OF BYTE; // Dữ liệu gửi
    ReceiveData : ARRAY[0..9] OF BYTE; // Dữ liệu nhận
    Status : WORD; // Trạng thái
END_DATA_BLOCK

// Chương trình chính
ORGANIZATION_BLOCK OB1
    CALL  FB7 , DB1  // Cấu hình Modbus
       REQ       := TRUE
       PORT      := 1 // Cổng COM1
       BAUDRATE  := 9600
       PARITY    := 0 // Không kiểm tra chẵn lẻ
       MODE      := 4 // Modbus RTU Master
       MB_ADDR   := 1 // Địa chỉ Slave
       DONE      => Status.0
       ERROR     => Status.1
       STATUS    => Status

    CALL  FB8 , DB1  // Gửi/nhận dữ liệu
       REQ       := TRUE
       EN_R      := TRUE
       MB_ADDR   := 1 // Địa chỉ Slave
       MODE      := 4 // Modbus RTU Master
       DATA_ADDR := P#DB1.SendData[0] // Địa chỉ dữ liệu gửi
       DATA_LEN  := 10 // Số byte gửi
       DONE      => Status.2
       ERROR     => Status.3
       STATUS    => Status
       DATA_PTR  := P#DB1.ReceiveData[0] // Địa chỉ dữ liệu nhận

    // Xử lý dữ liệu
    ...
END_ORGANIZATION_BLOCK

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7341-1AH02-0AE0

Lỗi không kết nối được với PLC:

• Kiểm tra cáp kết nối, nguồn cấp.
• Kiểm tra cấu hình phần cứng trong STEP 7.
• Kiểm tra driver đã được cài đặt đúng chưa.

Lỗi truyền thông:

• Kiểm tra các thông số truyền thông (tốc độ baud, parity, stop bits…).
• Kiểm tra địa chỉ Slave.
• Kiểm tra cáp truyền thông có bị nhiễu hay không.
• Kiểm tra xem thiết bị Slave có hoạt động bình thường không.

Lỗi chương trình:

• Kiểm tra lại logic chương trình.
• Kiểm tra các hàm chức năng đã được gọi đúng chưa.
• Kiểm tra dữ liệu đầu vào/đầu ra.
