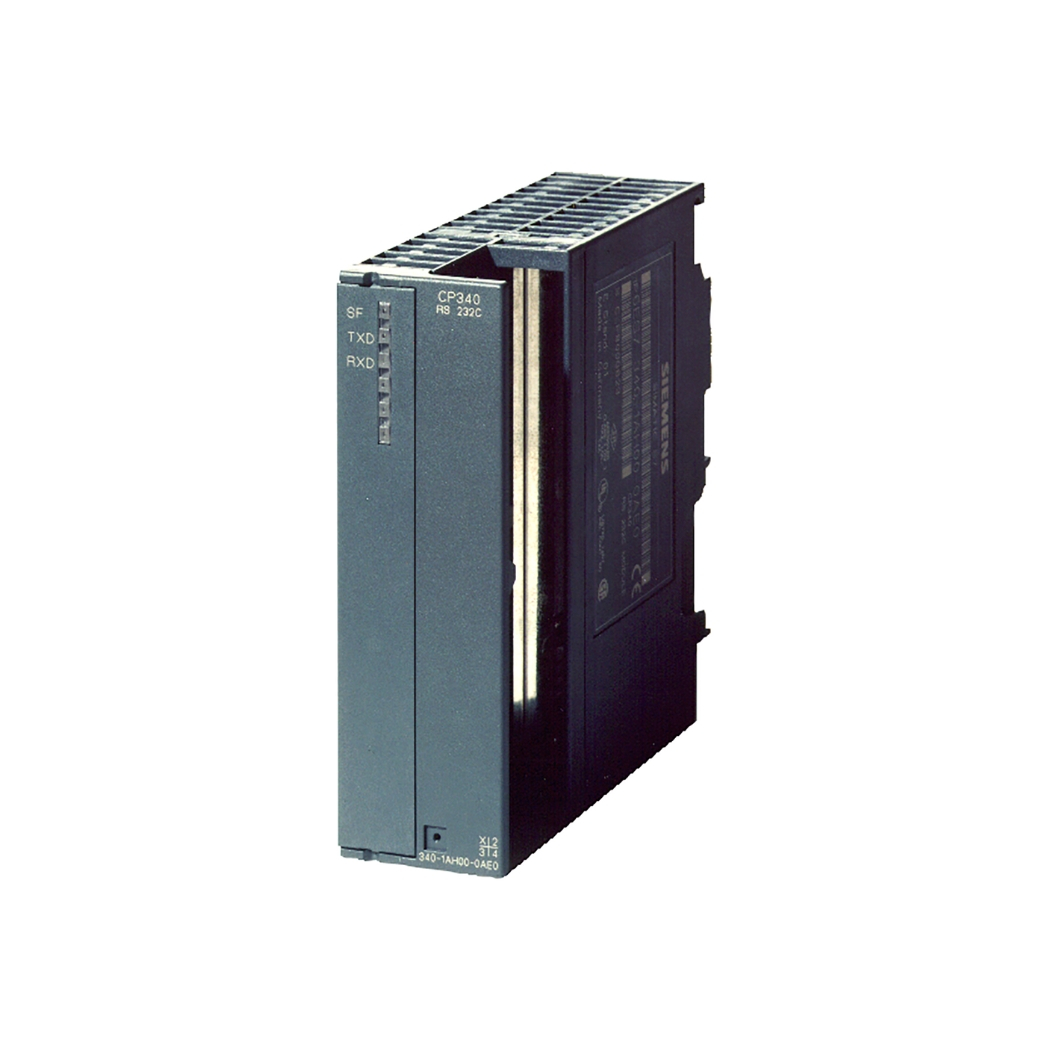

6ES7340-1CH02-0AE0 Module S7-300 CP 340

6ES7340-1CH02-0AE0 Module S7-300 CP 340, bộ xử lý truyền thông mạnh mẽ, giải pháp tối ưu cho các ứng dụng tự động hóa trong công nghiệp, mở ra kỷ nguyên kết nối vượt trội, nâng cao hiệu suất và độ tin cậy cho hệ thống của bạn, hiện đã có mặt tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7340-1CH02-0AE0

2. Cấu Tạo Sản Phẩm

Module 6ES7340-1CH02-0AE0 được thiết kế dạng module nhỏ gọn, dễ dàng lắp đặt vào rack của PLC S7-300. Vỏ ngoài làm bằng nhựa cứng chất lượng cao, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường công nghiệp khắc nghiệt.

Sản phẩm mang trong mình vẻ ngoài đơn giản nhưng chứa đựng sức mạnh của công nghệ truyền thông tiên tiến, đảm bảo sự tin cậy và bền bỉ trong mọi điều kiện hoạt động. Thiết kế thông minh giúp tối ưu hóa không gian lắp đặt và dễ dàng bảo trì.

Mặt trước:

• Cổng kết nối: Cổng DB9 (RS232) hoặc khối đấu dây (RS422/485) để kết nối với các thiết bị ngoại vi.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module (nguồn, lỗi, truyền/nhận dữ liệu).
• Khe cắm thẻ nhớ (tùy chọn): Cho phép mở rộng bộ nhớ hoặc lưu trữ cấu hình.

Mặt sau:

Đầu nối bus: Kết nối với backplane của PLC S7-300 để truyền dữ liệu và nhận nguồn.

Bên trong:

• Vi xử lý: Xử lý các giao thức truyền thông và quản lý truyền dữ liệu.
• Bộ nhớ: Lưu trữ chương trình và dữ liệu.
• Mạch giao tiếp: Chuyển đổi tín hiệu giữa PLC và các thiết bị ngoại vi.
• Mạch bảo vệ: Bảo vệ module khỏi quá áp, quá dòng, nhiễu điện từ.

3. Các Tính Năng Chính Của Sản Phẩm

Module 6ES7340-1CH02-0AE0 được trang bị nhiều tính năng ưu việt, giúp người dùng dễ dàng cấu hình và sử dụng trong nhiều ứng dụng khác nhau, mở ra vô vàn khả năng kết nối và điều khiển.

Sự linh hoạt này cho phép bạn tùy biến hệ thống theo nhu cầu cụ thể, từ những ứng dụng đơn giản đến phức tạp. Với CP340, việc giao tiếp giữa PLC và các thiết bị ngoại vi trở nên dễ dàng và hiệu quả hơn bao giờ hết.

• Hỗ trợ đa giao thức: RS232C, RS422, RS485, đáp ứng nhu cầu kết nối với nhiều loại thiết bị khác nhau.
• Tốc độ truyền cao: Lên đến 115.2 kbps, đảm bảo truyền dữ liệu nhanh chóng và tin cậy.
• Cấu hình linh hoạt: Dễ dàng cấu hình các thông số truyền thông (baud rate, parity, stop bits…) bằng phần mềm STEP 7.
• Hỗ trợ các hàm truyền thông: Cung cấp các hàm truyền thông (send/receive) để dễ dàng lập trình trong PLC.
• Chẩn đoán lỗi: Tích hợp chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
• Khả năng mở rộng: Có thể sử dụng thẻ nhớ (tùy chọn) để mở rộng bộ nhớ hoặc lưu trữ cấu hình.
• Tính tương thích cao: Dễ dàng tích hợp với nhiều thiết bị ngoại vi từ các nhà sản xuất khác nhau
• Chế độ hoạt động đa dạng: Cho phép cấu hình hoạt động ở chế độ master hoặc slave.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để kết nối Module 6ES7340-1CH02-0AE0 với phần mềm STEP 7 (TIA Portal hoặc phiên bản cổ điển), bạn cần thực hiện các bước sau, được trình bày chi tiết và dễ hiểu, giúp bạn nhanh chóng cấu hình và đưa module vào hoạt động.

Quá trình này được thiết kế để người dùng ở mọi trình độ kỹ thuật đều có thể thực hiện thành công. Thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong suốt quá trình cài đặt và cấu hình.

Lắp đặt module:

• Tắt nguồn PLC S7-300.
• Lắp module CP 340 vào một khe trống trên rack.
• Kết nối cáp truyền thông từ module CP 340 đến thiết bị ngoại vi.
• Bật nguồn PLC.

Cài đặt phần mềm:

• Cài đặt phần mềm STEP 7 (TIA Portal hoặc phiên bản cổ điển) trên máy tính.
• Cài đặt driver cho module CP 340 (nếu cần).

Cấu hình phần cứng:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Thêm PLC S7-300 vào project.
• Thêm module CP 340 vào cấu hình phần cứng của PLC.
• Cấu hình các thông số truyền thông (địa chỉ, giao thức, tốc độ truyền…) cho module CP 340.

Lập trình:

Sử dụng các hàm truyền thông (send/receive) trong chương trình PLC để gửi và nhận dữ liệu với thiết bị ngoại vi.

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC.
• Tải chương trình xuống PLC.

Kiểm tra:

Kiểm tra kết nối và truyền thông giữa PLC và thiết bị ngoại vi.

5. Cách Lập Trình Sản Phẩm

Việc lập trình cho Module 6ES7340-1CH02-0AE0 được thực hiện thông qua các khối hàm (function blocks) trong phần mềm STEP 7. Các khối hàm này cung cấp giao diện lập trình đơn giản, trực quan, giúp bạn dễ dàng điều khiển quá trình truyền thông.

Với khả năng tùy biến cao, bạn có thể tạo ra các chương trình điều khiển phức tạp, đáp ứng mọi yêu cầu của ứng dụng. Thanhthienphu.vn cung cấp các tài liệu hướng dẫn chi tiết và ví dụ mẫu để bạn có thể nhanh chóng làm chủ việc lập trình.

• FB2 (P_SEND): Gửi dữ liệu đến thiết bị ngoại vi.
• FB3 (P_RCV): Nhận dữ liệu từ thiết bị ngoại vi.
• FB7 (P_PRINT): Gửi dữ liệu đến máy in.
• FB8 (P_READ): Đọc dữ liệu từ thiết bị ngoại vi (ví dụ: máy quét mã vạch).

Ví dụ lập trình:

// Gửi dữ liệu đến thiết bị ngoại vi
CALL FB2 (
    REQ := TRUE,
    ID := 1,
    R_ID := 1,
    DATA := DB1.DBX0.0,
    LEN := 10,
    DONE => M10.0,
    ERROR => M10.1,
    STATUS => MW12
);

// Nhận dữ liệu từ thiết bị ngoại vi
CALL FB3 (
    EN_R := TRUE,
    ID := 1,
    R_ID := 1,
    NDR => M20.0,
    ERROR => M20.1,
    STATUS => MW22,
    LEN => MW24,
    DATA := DB2.DBX0.0
);

Lưu ý:

• Cần cấu hình các thông số truyền thông cho module CP 340 trước khi lập trình.
• Cần khai báo các biến (tags) để lưu trữ dữ liệu gửi và nhận.
• Cần xử lý các tín hiệu DONE, ERROR, STATUS để đảm bảo truyền thông thành công.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng Module 6ES7340-1CH02-0AE0, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục.

Lỗi truyền thông (Communication error):

Nguyên nhân: Cáp kết nối bị lỏng, đứt, hoặc cấu hình thông số truyền thông không chính xác.

Khắc phục:

• Kiểm tra cáp kết nối, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
• Kiểm tra cấu hình thông số truyền thông (baud rate, parity, stop bits…) trong phần mềm STEP 7, đảm bảo các thông số này khớp với cấu hình của thiết bị ngoại vi.
• Kiểm tra nguồn cấp cho module CP 340 và thiết bị ngoại vi.

Lỗi cấu hình (Configuration error):

Nguyên nhân: Cấu hình phần cứng không chính xác hoặc chương trình PLC không đúng.

Khắc phục:

• Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo module CP 340 được khai báo đúng vị trí và loại.
• Kiểm tra lại chương trình PLC, đảm bảo các hàm truyền thông được sử dụng đúng cách và các biến được khai báo chính xác.

Lỗi phần cứng (Hardware error):

Nguyên nhân: Module CP 340 bị lỗi.

Khắc phục:

• Kiểm tra đèn LED báo trạng thái trên module. Nếu đèn báo lỗi, hãy tham khảo tài liệu hướng dẫn của Siemens để xác định mã lỗi và cách khắc phục.
• Thử thay thế module CP 340 bằng một module khác để kiểm tra. Nếu module mới hoạt động bình thường, có nghĩa là module cũ đã bị lỗi và cần được thay thế.
