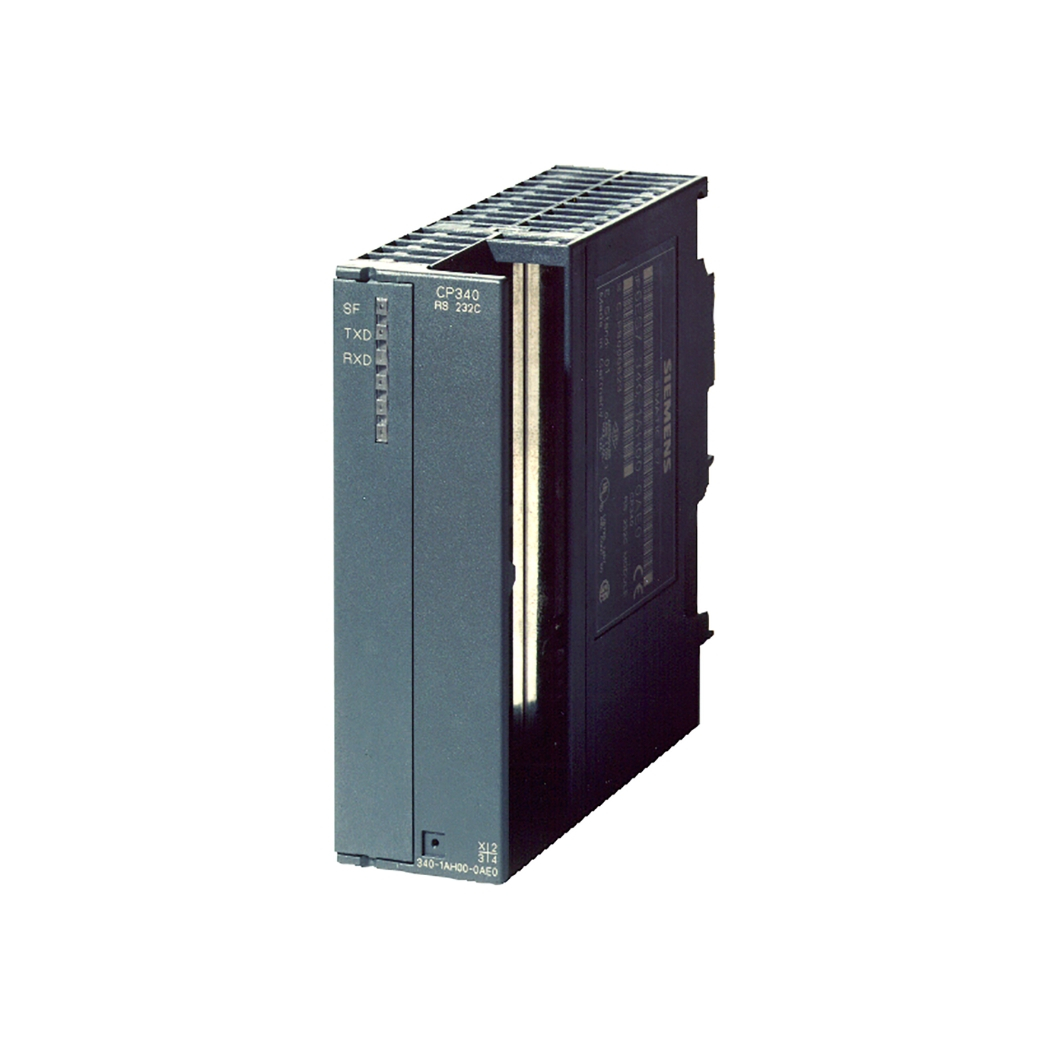

6ES7340-1AH02-0AE0 Module S7-300 CP 340

6ES7340-1AH02-0AE0 Module S7-300 CP 340, trái tim truyền thông mạnh mẽ cho hệ thống tự động hóa của bạn, nay đã sẵn sàng tại thanhthienphu.vn để nâng tầm hiệu suất sản xuất.

Module truyền thông này mang đến giải pháp kết nối đa dạng, linh hoạt, giúp các kỹ sư điện, kỹ thuật viên và nhà quản lý dễ dàng tích hợp các thiết bị ngoại vi vào hệ thống điều khiển trung tâm, mở ra kỷ nguyên mới cho tự động hóa công nghiệp.

1. Thông tin chi tiết về sản phẩm 6ES7340-1AH02-0AE0

2. Cấu tạo sản phẩm 6ES7340-1AH02-0AE0

Module truyền thông CP 340 được thiết kế với cấu trúc phần cứng vững chắc, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.

Vỏ ngoài được làm từ vật liệu chất lượng cao, chống chịu va đập và rung động. Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa hiệu suất và khả năng tản nhiệt.

• Bộ vi xử lý: Trái tim của module, đảm nhiệm việc xử lý dữ liệu truyền thông, quản lý các giao thức và giao tiếp với CPU của PLC S7-300.
• Bộ nhớ: Lưu trữ chương trình ứng dụng, dữ liệu cấu hình và bộ đệm truyền thông.
• Các cổng giao tiếp: Cung cấp các giao diện vật lý để kết nối với các thiết bị ngoại vi, bao gồm RS232C, RS422 và RS485.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Firmware: Chương trình cơ sở được tích hợp sẳn trong moduel để thực hiện các tác vụ truyền thông.

Phần mềm:

Module CP 340 được cấu hình và lập trình thông qua phần mềm STEP 7, một công cụ lập trình PLC mạnh mẽ và quen thuộc của Siemens. Phần mềm cung cấp giao diện trực quan, dễ sử dụng, cho phép người dùng:

• Chọn giao thức truyền thông phù hợp.
• Thiết lập các thông số truyền thông như tốc độ baud, parity, stop bits.
• Xây dựng chương trình ứng dụng để xử lý dữ liệu truyền thông.
• Gán các khối hàm (Function Blocks) để thực hiện các tác vụ truyền thông.
• Giám sát và chẩn đoán trạng thái truyền thông.

3. Các tính năng chính của 6ES7340-1AH02-0AE0

• Hỗ trợ đa giao thức truyền thông: CP 340 hỗ trợ nhiều giao thức truyền thông phổ biến như ASCII, 3964(R), RK512 và Modbus RTU (Master/Slave). Điều này cho phép module giao tiếp với nhiều loại thiết bị ngoại vi khác nhau, mở rộng khả năng ứng dụng của hệ thống S7-300.
• Tốc độ truyền cao: Với tốc độ truyền lên đến 115.2 kbps, CP 340 đảm bảo truyền dữ liệu nhanh chóng và ổn định, đáp ứng yêu cầu của các ứng dụng đòi hỏi thời gian thực.
• Cấu hình linh hoạt: Người dùng có thể dễ dàng cấu hình các thông số truyền thông thông qua phần mềm STEP 7, tùy chỉnh module để phù hợp với yêu cầu cụ thể của từng ứng dụng.
• Dễ dàng lập trình: CP 340 được tích hợp hoàn hảo với môi trường lập trình STEP 7, cho phép người dùng sử dụng các khối hàm (Function Blocks) sẵn có để thực hiện các tác vụ truyền thông một cách dễ dàng.
• Tích hợp hoàn hảo với hệ thống S7-300: CP 340 được thiết kế để hoạt động tối ưu với các CPU của dòng S7-300, đảm bảo tính tương thích và hiệu suất cao.
• Độ bền cao, hoạt động ổn định: Module được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, với khả năng chống chịu va đập, rung động và nhiệt độ cao.

4. Hướng dẫn kết nối 6ES7340-1AH02-0AE0 với phần mềm

Bước 1: Chuẩn bị

• Module CP 340 (6ES7340-1AH02-0AE0).
• PLC S7-300 (CPU).
• Cáp kết nối (tùy thuộc vào giao diện truyền thông sử dụng: RS232C, RS422, RS485).
• Phần mềm STEP 7 (TIA Portal hoặc STEP 7 V5.x).
• Máy tính cài đặt phần mềm STEP 7.

Bước 2: Kết nối phần cứng

1. Gắn module CP 340 vào rack của PLC S7-300.
2. Kết nối cáp truyền thông từ module CP 340 đến thiết bị ngoại vi.
3. Cấp nguồn 24V DC cho module CP 340.

Bước 3: Cấu hình phần cứng trong STEP 7

Mở phần mềm STEP 7 và tạo một project mới hoặc mở project hiện có.

Thêm module CP 340 vào cấu hình phần cứng (Hardware Configuration).

• Trong cửa sổ Hardware Catalog, tìm kiếm module CP 340 (6ES7340-1AH02-0AE0).
• Kéo và thả module vào rack của PLC S7-300.

Cấu hình các thông số truyền thông cho module CP 340.

• Nhấp đúp vào module CP 340 trong cửa sổ Hardware Configuration.
• Chọn tab “Properties”.
• Chọn giao diện truyền thông (Interface) và giao thức truyền thông (Protocol) phù hợp.
• Thiết lập các thông số truyền thông như tốc độ baud, parity, stop bits.

Lưu cấu hình phần cứng và tải xuống PLC.

5. Cách lập trình 6ES7340-1AH02-0AE0

Bước 1: Tạo khối hàm (Function Block) cho truyền thông

1. Trong cửa sổ Project Navigator, nhấp chuột phải vào thư mục “Program Blocks” và chọn “Add New Block”.
2. Chọn “Function Block (FB)” và đặt tên cho khối hàm (ví dụ: “FB_CP340”).
3. Mở khối hàm vừa tạo.

Bước 2: Thêm các khối hàm (Function Blocks) cho truyền thông

1. Trong cửa sổ Instruction Tree, tìm kiếm các khối hàm liên quan đến truyền thông CP 340 (ví dụ: “SEND_PTP”, “RECEIVE_PTP”, “P_SEND”, “P_RCV”).
2. Kéo và thả các khối hàm cần thiết vào network của khối hàm.

Bước 3: Kết nối và cấu hình các khối hàm

1. Kết nối các chân (pins) của các khối hàm với các biến (variables) tương ứng trong chương trình PLC.
2. Cấu hình các thông số cho các khối hàm (ví dụ: địa chỉ của thiết bị ngoại vi, độ dài dữ liệu,…)

Bước 4: Gọi khối hàm trong chương trình chính (OB1)

1. Mở khối tổ chức chính (Organization Block 1 – OB1).
2. Gọi khối hàm truyền thông (ví dụ: “FB_CP340”) trong OB1.

Bước 5: Biên dịch và tải chương trình xuống PLC

1. Biên dịch chương trình (Compile).
2. Tải chương trình xuống PLC (Download).

Ví dụ:

Giả sử bạn muốn gửi một chuỗi ký tự “Hello World” từ PLC S7-300 đến một máy in thông qua module CP 340 sử dụng giao thức ASCII và giao diện RS232C.

Bạn có thể sử dụng khối hàm “SEND_PTP” trong chương trình PLC để thực hiện việc này.

6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7340-1AH02-0AE0
