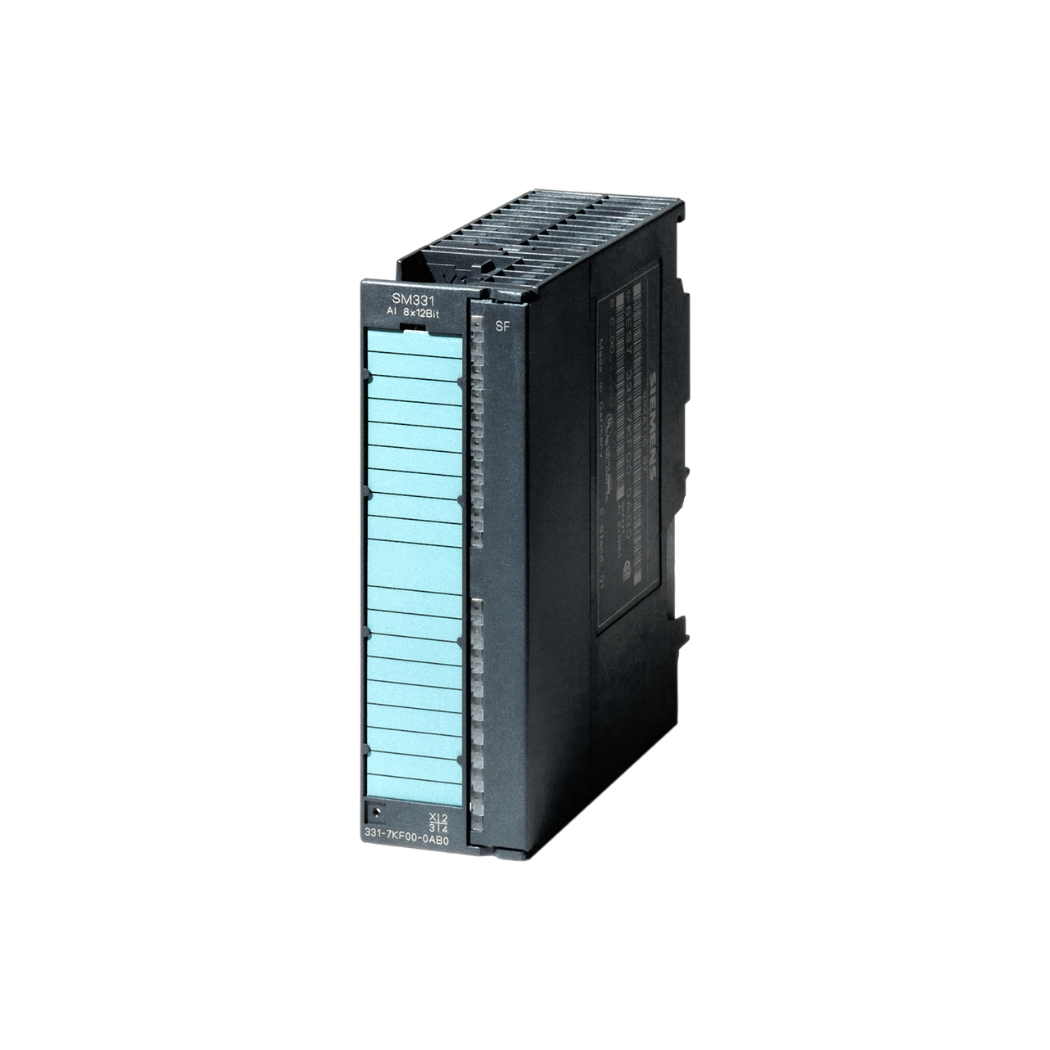

6ES7331-7PF11-0AB0 Module S7-300 AI SM 331

6ES7331-7PF11-0AB0 Module S7-300 AI SM 331, bộ chuyển đổi tín hiệu analog sang số, trái tim của hệ thống điều khiển tự động, mang đến giải pháp đo lường và kiểm soát chính xác cho các ứng dụng công nghiệp đa dạng.

thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hóa uy tín, đồng hành cùng các kỹ sư, nhà quản lý và doanh nghiệp trên hành trình nâng tầm hiệu suất và chinh phục thành công.

1. Thông tin chi tiết về sản phẩm 6ES7331-7PF11-0AB0

2. Cấu tạo chi tiết của 6ES7331-7PF11-0AB0

Module 6ES7331-7PF11-0AB0 được thiết kế dạng khối nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN trong tủ điện. Về cơ bản, cấu tạo của module bao gồm các phần chính sau:

Khối giao tiếp (Communication Interface): Đây là phần đảm nhiệm việc giao tiếp với CPU của PLC thông qua bus backplane của S7-300. Nó nhận lệnh từ CPU và gửi dữ liệu đã được xử lý về CPU.

Khối xử lý trung tâm (Central Processing Unit – CPU): Một vi xử lý tích hợp thực hiện các chức năng chính của module, bao gồm:

• Quản lý các kênh đầu vào.
• Chuyển đổi tín hiệu analog sang số (A/D conversion).
• Xử lý dữ liệu (lọc nhiễu, tuyến tính hóa, chuyển đổi đơn vị đo).
• Thực hiện các chức năng chẩn đoán lỗi.

Khối đầu vào tương tự (Analog Input Channels):

• 8 kênh đầu vào độc lập, mỗi kênh có thể được cấu hình để nhận một loại tín hiệu khác nhau (điện áp, dòng điện, điện trở, cặp nhiệt điện, RTD).
• Mỗi kênh bao gồm các mạch bảo vệ (chống quá áp, quá dòng, ngắn mạch) và các bộ chuyển đổi A/D (Analog-to-Digital Converter) riêng biệt.

Khối cách ly (Isolation):

• Sử dụng cách ly quang (opto-isolation) để cách ly giữa các kênh đầu vào với nhau và giữa các kênh đầu vào với phần còn lại của hệ thống.
• Điều này giúp bảo vệ module và hệ thống khỏi các sự cố về điện (như xung điện áp, nhiễu) và đảm bảo an toàn cho người vận hành.

Khối nguồn (Power Supply):

• Cung cấp nguồn điện cho các thành phần bên trong module.
• Thường sử dụng nguồn 24V DC từ hệ thống.

Đèn LED báo trạng thái (Status LEDs):

• Các đèn LED hiển thị trạng thái hoạt động của module (nguồn, lỗi, kênh hoạt động…).
• Giúp người vận hành dễ dàng theo dõi và chẩn đoán sự cố.

Đầu nối dây (Terminal Block):

Nơi các dây tín hiệu từ cảm biến và nguồn được kết nối vào

3. Các Tính Năng Chính và Lợi Ích Vượt Trội của 6ES7331-7PF11-0AB0

Module 6ES7331-7PF11-0AB0 không chỉ là một module đầu vào tương tự thông thường, mà còn mang đến những tính năng và lợi ích vượt trội, giúp bạn tối ưu hóa hệ thống điều khiển của mình:

• Độ chính xác cao: Với độ phân giải 16 bit (bao gồm cả dấu), module này cung cấp khả năng đo lường chính xác, đáp ứng yêu cầu của các ứng dụng đòi hỏi độ chính xác cao.
• Đa dạng tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu đầu vào khác nhau (điện áp, dòng điện, điện trở, cặp nhiệt điện, RTD), giúp bạn linh hoạt trong việc lựa chọn cảm biến phù hợp với ứng dụng của mình.
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu nhanh chóng giúp giảm thiểu độ trễ trong hệ thống điều khiển, đảm bảo phản ứng kịp thời với các thay đổi của quá trình.
• Cách ly an toàn: Cách ly quang giữa các kênh và giữa các kênh với hệ thống giúp bảo vệ module và hệ thống khỏi các sự cố về điện, đảm bảo an toàn cho người vận hành.
• Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi (đứt dây, quá dải, lỗi cấu hình…) giúp bạn phát hiện và xử lý sự cố một cách nhanh chóng, giảm thiểu thời gian dừng máy.
• Dễ dàng cấu hình và tích hợp: Sử dụng phần mềm STEP 7 (TIA Portal hoặc phiên bản cũ hơn) để cấu hình và tích hợp module vào hệ thống S7-300 một cách dễ dàng.
• Độ tin cậy cao: Sản phẩm của Siemens, một thương hiệu hàng đầu thế giới về tự động hóa, đảm bảo độ tin cậy và độ bền cao.
• Tiết kiệm năng lượng: Thiết kế tối ưu hóa giúp giảm thiểu tiêu thụ điện năng, góp phần tiết kiệm chi phí vận hành.

So sánh với các giải pháp khác:

4. Hướng Dẫn Kết Nối 6ES7331-7PF11-0AB0 với Phần Mềm STEP 7

Bước 1: Chuẩn bị

• Module 6ES7331-7PF11-0AB0.
• PLC S7-300 (CPU).
• Phần mềm STEP 7 (TIA Portal hoặc phiên bản cũ hơn) đã được cài đặt trên máy tính.
• Cáp kết nối (MPI, Profibus, Ethernet) tùy thuộc vào loại CPU.
• Nguồn 24V DC.
• Cảm biến và dây kết nối.

Bước 2: Lắp đặt module

1. Gắn module 6ES7331-7PF11-0AB0 vào thanh ray DIN trong tủ điện.
2. Kết nối nguồn 24V DC vào module.
3. Kết nối dây tín hiệu từ cảm biến vào các kênh đầu vào tương ứng trên module (lưu ý sơ đồ đấu dây).

Bước 3: Cấu hình phần cứng trong STEP 7

Mở phần mềm STEP 7.

Tạo một project mới hoặc mở project đã có.

Thêm CPU S7-300 vào project (nếu chưa có).

Trong cửa sổ “Hardware Catalog”, tìm kiếm module 6ES7331-7PF11-0AB0 và kéo thả vào rack của CPU trong cửa sổ “Device View”.

Thiết lập địa chỉ I/O cho module (Input Address).

Cấu hình các kênh đầu vào:

• Chọn loại tín hiệu đầu vào (điện áp, dòng điện, điện trở, cặp nhiệt điện, RTD).
• Thiết lập dải đo (measuring range).
• Cấu hình các thông số khác (nếu cần).

Lưu cấu hình phần cứng.

Download cấu hình xuống CPU

Bước 4: Lập trình

Trong chương trình PLC, sử dụng các khối hàm (function blocks) hoặc lệnh để đọc dữ liệu từ module. Ví dụ:

• Sử dụng lệnh MOVE để đọc giá trị số từ địa chỉ I/O của kênh đầu vào.
• Sử dụng các khối hàm chuyển đổi (scale) để chuyển đổi giá trị số thành giá trị vật lý (nhiệt độ, áp suất…).

Bước 5: Kiểm tra và vận hành

1. Upload chương trình lên PLC.
2. Kiểm tra kết nối giữa cảm biến và module.
3. Kiểm tra giá trị đọc được từ module trong chương trình PLC.
4. Theo dõi trạng thái hoạt động của module thông qua các đèn LED.
5. Thực hiện các thay đổi cần thiết (nếu có).

5. Cách Lập Trình 6ES7331-7PF11-0AB0

Bài toán: Đo nhiệt độ trong lò nung sử dụng cặp nhiệt điện loại K và hiển thị giá trị nhiệt độ trên HMI (Human Machine Interface).

Phần cứng:

• Module 6ES7331-7PF11-0AB0.
• PLC S7-300 (ví dụ: CPU 315-2DP).
• Cặp nhiệt điện loại K.
• HMI (ví dụ: KTP700 Basic).

Phần mềm:

STEP 7 (TIA Portal).

Các bước thực hiện:

Kết nối phần cứng:

• Kết nối cặp nhiệt điện loại K vào kênh đầu vào 0 của module 6ES7331-7PF11-0AB0 (lưu ý cực tính).
• Kết nối module với PLC thông qua bus backplane.
• Kết nối PLC với HMI thông qua cáp Ethernet.
• Cấp nguồn 24V DC cho module và PLC.

Cấu hình phần cứng trong STEP 7:

Thêm CPU và module 6ES7331-7PF11-0AB0 vào project (như hướng dẫn ở phần trước).

Cấu hình kênh đầu vào 0 của module:

• Loại tín hiệu: Thermocouple.
• Loại cặp nhiệt: Type K.
• Đơn vị đo: °C (Celsius).
• Các thông số khác để mặc định.

Lập trình trong STEP 7:

• Tạo một Data Block (DB) để lưu trữ giá trị nhiệt độ.
• Trong chương trình OB1 (Organization Block 1), sử dụng lệnh MOVE để đọc giá trị từ địa chỉ I/O của kênh 0 (ví dụ: IW0) và lưu vào biến trong DB (ví dụ: DB1.DBD0).
• Lệnh: MOVE IW0, DB1.DBD0
• Sử dụng khối hàm SCALE_X (nếu cần) để chuyển đổi giá trị số thành giá trị nhiệt độ (tùy thuộc vào dải đo của cặp nhiệt điện và cấu hình module).

Lập trình HMI:

• Tạo một tag trong HMI để liên kết với biến nhiệt độ trong DB (DB1.DBD0).
• Thiết kế giao diện HMI để hiển thị giá trị nhiệt độ.

Download/Upload và vận hành:

• Download chương trình xuống PLC
• Upload chương trình lên HMI.
• Kiểm tra kết nối và vận hành hệ thống.
• Theo dõi giá trị nhiệt độ trên HMI.

Ví dụ code (STL):

      L     IW    0          // Đọc giá trị từ kênh 0
      T     DB1.DBD  0    // Lưu vào DB

6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7331-7PF11-0AB0
