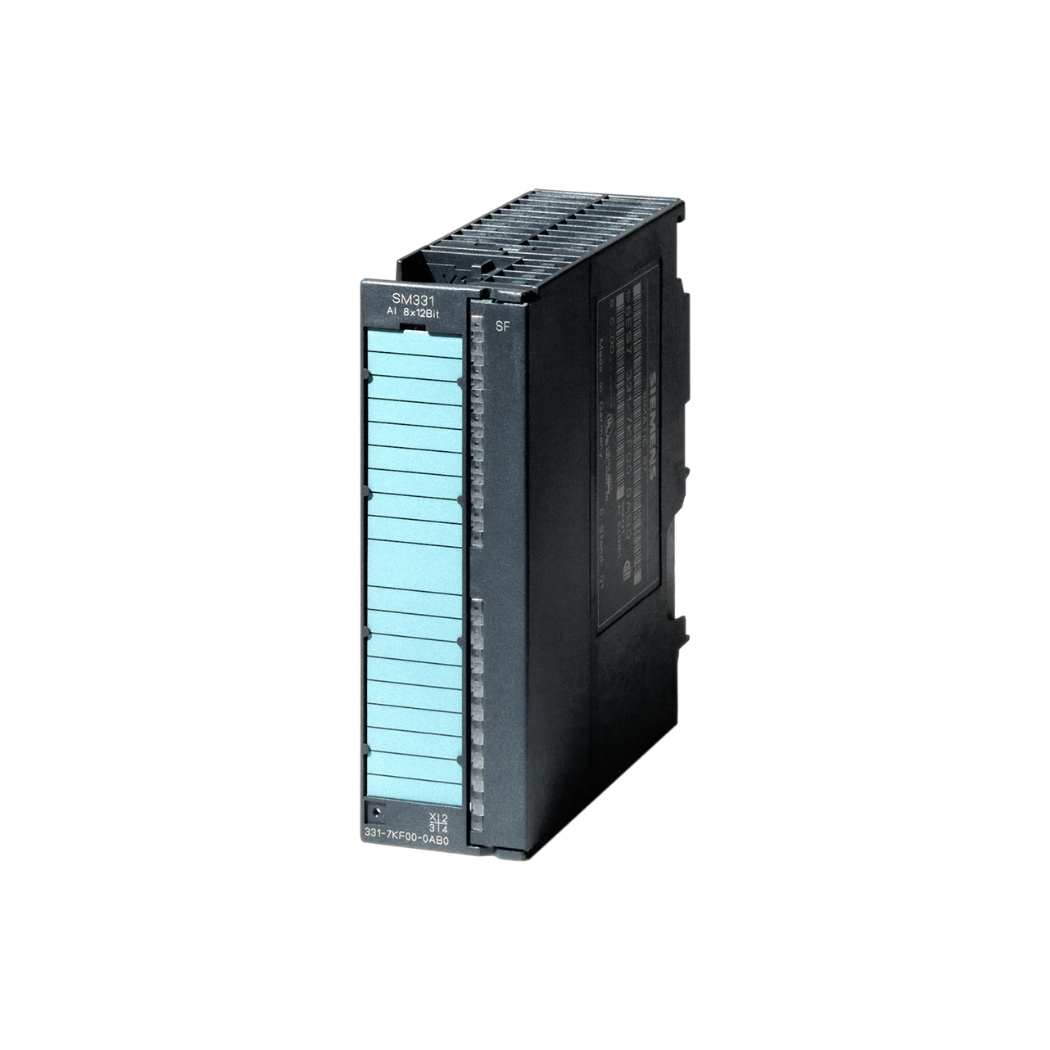

6ES7331-7NF10-0AB0 Module S7-300 AI SM 331

6ES7331-7NF10-0AB0 Module S7-300 AI SM 331, bộ chuyển đổi tín hiệu analog sang digital ưu việt, mang đến giải pháp đo lường và điều khiển chính xác cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất và độ tin cậy. Thanhthienphu.vn hân hạnh đồng hành cùng các kỹ sư, nhà quản lý kỹ thuật trên con đường chinh phục tự động hóa.

1. Thông tin chi tiết về sản phẩm 6ES7331-7NF10-0AB0

2. Cấu tạo sản phẩm 6ES7331-7NF10-0AB0

Module 6ES7331-7NF10-0AB0 có thiết kế nhỏ gọn và chắc chắn, được cấu tạo từ các thành phần chính sau đây:

Khối đầu vào (Input Block):

• Các đầu nối (Terminals): Dùng để kết nối với các cảm biến và thiết bị đo lường bên ngoài. Mỗi kênh đầu vào có các đầu nối riêng biệt để đảm bảo tín hiệu không bị chồng chéo.
• Mạch bảo vệ (Protection Circuits): Bảo vệ module khỏi các hiện tượng quá áp, quá dòng, và nhiễu điện từ (EMI).
• Mạch lọc (Filtering Circuits): Loại bỏ nhiễu và các thành phần không mong muốn trong tín hiệu đầu vào.
• Bộ chuyển đổi A/D (Analog-to-Digital Converter): Chuyển đổi tín hiệu tương tự thành tín hiệu số.

Khối xử lý trung tâm (Central Processing Unit – CPU):

• Vi xử lý (Microprocessor): Điều khiển hoạt động của module, xử lý dữ liệu từ các kênh đầu vào, và thực hiện các chức năng chẩn đoán.
• Bộ nhớ (Memory): Lưu trữ chương trình, dữ liệu cấu hình, và kết quả đo lường.

Khối giao tiếp (Communication Interface):

• Giao diện bus (Bus Interface): Kết nối module với backplane của S7-300 PLC.
• Mạch giao tiếp (Communication Circuits): Truyền dữ liệu giữa module và PLC.

Khối nguồn (Power Supply):

• Mạch chuyển đổi DC-DC (DC-DC Converter): Chuyển đổi nguồn điện 24 VDC từ backplane thành các mức điện áp cần thiết cho hoạt động của module.
• Mạch bảo vệ (Protection Circuits): Bảo vệ module khỏi các sự cố về nguồn điện.

Vỏ (Housing):

• Vật liệu: Thường làm bằng nhựa ABS chống cháy, có độ bền cao.
• Thiết kế: Dạng module, dễ dàng lắp đặt trên DIN rail.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module và các kênh đầu vào.

3. Các tính năng chính của sản phẩm 6ES7331-7NF10-0AB0

• Đa dạng hóa loại tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu tương tự khác nhau như điện áp (±10V, ±5V, ±2.5V, ±1.25V, ±80mV…), dòng điện (±20mA, 4-20mA), điện trở, cặp nhiệt điện (thermocouple), và RTD (Pt100, Pt1000, Ni100, Ni1000…), cho phép kết nối với hầu hết các loại cảm biến và thiết bị đo lường phổ biến trên thị trường.
• Độ phân giải cao: Độ phân giải 16 bit (bao gồm cả dấu) đảm bảo độ chính xác cao trong quá trình chuyển đổi tín hiệu, giúp thu thập dữ liệu một cách chi tiết và tin cậy, đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như điều khiển nhiệt độ, áp suất, lưu lượng,…
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu có thể điều chỉnh linh hoạt từ 0.16 ms đến 100 ms, tùy thuộc vào yêu cầu cụ thể của ứng dụng, cho phép đáp ứng nhanh chóng với các thay đổi của quá trình.
• Cách ly quang học: Các kênh đầu vào được cách ly quang học với nhau và với hệ thống, giúp bảo vệ module và các thiết bị khác khỏi các sự cố về điện, đồng thời giảm thiểu nhiễu và tăng cường độ tin cậy của hệ thống.
• Chức năng chẩn đoán mở rộng: Tích hợp các chức năng chẩn đoán thông minh như phát hiện đứt dây, quá dải, dưới dải, lỗi cấu hình,…, giúp người dùng nhanh chóng phát hiện và khắc phục các sự cố, giảm thiểu thời gian chết và chi phí bảo trì.
• Khả năng cấu hình linh hoạt: Cho phép người dùng cấu hình riêng lẻ từng kênh đầu vào, lựa chọn loại tín hiệu, phạm vi đo, thời gian chuyển đổi, và các thông số khác, giúp tối ưu hóa hiệu suất cho từng ứng dụng cụ thể.
• Tích hợp dễ dàng: Tương thích hoàn toàn với hệ thống SIMATIC S7-300 và các phần mềm lập trình của Siemens như STEP 7, TIA Portal, giúp việc tích hợp vào hệ thống hiện có trở nên dễ dàng và nhanh chóng.
• Thiết kế nhỏ gọn, chắc chắn: Thiết kế dạng module, lắp đặt trên DIN rail, tiết kiệm không gian và dễ dàng bảo trì. Vỏ module được làm bằng vật liệu chịu nhiệt và chống cháy, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

4. Hướng dẫn kết nối sản phẩm 6ES7331-7NF10-0AB0 với phần mềm

Để kết nối và cấu hình module 6ES7331-7NF10-0AB0 với phần mềm, bạn cần thực hiện các bước sau đây một cách cẩn thận và chính xác:

Bước 1: Chuẩn bị phần cứng và phần mềm:

Phần cứng:

• Module 6ES7331-7NF10-0AB0.
• PLC S7-300 (CPU).
• Rack (Mounting Rail) cho S7-300.
• Nguồn cấp 24 VDC.
• Cáp kết nối (Profibus, Profinet, hoặc cáp lập trình MPI/PPI).
• Các cảm biến và thiết bị đo lường cần kết nối.

Phần mềm:

• STEP 7 (phiên bản phù hợp với CPU S7-300) hoặc TIA Portal (nếu sử dụng S7-300 với TIA Portal).
• Gói phần cứng hỗ trợ (Hardware Support Package – HSP) cho module 6ES7331-7NF10-0AB0 (có thể tải về từ trang web của Siemens).

Bước 2: Lắp đặt phần cứng:

1. Gắn PLC S7-300 và module 6ES7331-7NF10-0AB0 lên rack.
2. Kết nối nguồn cấp 24 VDC cho PLC và module.
3. Kết nối các cảm biến và thiết bị đo lường vào các kênh đầu vào tương ứng của module.
4. Kết nối cáp lập trình từ máy tính đến PLC (nếu cần).

Bước 3: Cài đặt phần mềm và HSP:

1. Cài đặt STEP 7 hoặc TIA Portal trên máy tính.
2. Cài đặt HSP cho module 6ES7331-7NF10-0AB0.

Bước 4: Cấu hình phần cứng trong STEP 7 hoặc TIA Portal:

1. Mở STEP 7 hoặc TIA Portal.
2. Tạo một project mới hoặc mở project hiện có.
3. Thêm PLC S7-300 vào project.
4. Thêm module 6ES7331-7NF10-0AB0 vào cấu hình phần cứng (Hardware Configuration) của PLC. Bạn có thể tìm thấy module này trong thư viện phần cứng (Hardware Catalog).
5. Thiết lập địa chỉ đầu vào (Input Address) cho module.
6. Cấu hình các thông số cho từng kênh đầu vào (loại tín hiệu, phạm vi đo, thời gian chuyển đổi,…).

Bước 5: Lập trình và kiểm tra:

1. Viết chương trình PLC để đọc dữ liệu từ các kênh đầu vào của module.
2. Tải chương trình xuống PLC.
3. Kiểm tra hoạt động của module bằng cách thay đổi giá trị đầu vào và quan sát giá trị đọc được trong chương trình PLC.

5. Cách lập trình sản phẩm 6ES7331-7NF10-0AB0

Trong STEP 7:

Khai báo biến:

VAR
    AI_Value : ARRAY[0..7] OF INT; // Mảng lưu trữ giá trị đọc từ 8 kênh
END_VAR

Đọc dữ liệu từ module: Sử dụng khối hàm SFC 14 (“DPRD_DAT”) hoặc SFC 15 (“DPWR_DAT”) để đọc dữ liệu từ module. Ví dụ:

CALL  "DPRD_DAT"
     LADDR  := W#16#100 // Địa chỉ logic của module (ví dụ)
     RET_VAL := MW10    // Lưu giá trị trả về
     RECORD  := P#DB1.DBX0.0 BYTE 8 // Vùng nhớ lưu trữ dữ liệu đọc được (8 byte)

// Chuyển đổi dữ liệu từ byte sang integer (ví dụ cho kênh 0)
AI_Value[0] := WORD_TO_INT(PEEK(AREA := 16#81, DB_NUMBER := 0, BYTE_OFFSET := 0));

Trong TIA Portal:

Khai báo biến (trong Data Block):
Tạo một Data Block (DB) và khai báo biến như sau:

AI_Value : ARRAY[0..7] OF INT;   // Mảng lưu trữ giá trị đọc từ 8 kênh

Đọc dữ liệu từ module:

Sử dụng khối hàm RDREC (Read Record) hoặc WRREC (Write Record).

Tạo một Instance Data Block (IDB) cho khối hàm RDREC.

Kết nối các chân của khối hàm RDREC:

• REQ: Kích hoạt việc đọc dữ liệu (ví dụ: sử dụng một bit nhớ).
• ID: ID của kết nối phần cứng (Hardware Identifier) của module (xem trong Device Configuration).
• INDEX: Chỉ số của bản ghi cần đọc (thường là 16#7000 cho dữ liệu đầu vào).
• MLEN: Số byte dữ liệu cần đọc (8 byte cho 8 kênh).
• VALID: Bit báo hiệu dữ liệu đã được đọc thành công.
• BUSY: Bit báo hiệu khối hàm đang bận.
• ERROR: Bit báo hiệu có lỗi xảy ra.
• STATUS: Mã lỗi (nếu có).
• RECORD: Vùng nhớ lưu trữ dữ liệu đọc được (ví dụ: P#DB1.DBX0.0 BYTE 8).

Xử lý dữ liệu và hiển thị:

• Sau khi đọc được dữ liệu, bạn có thể xử lý dữ liệu này theo yêu cầu của ứng dụng (ví dụ: tính toán trung bình, so sánh với ngưỡng, điều khiển các đầu ra,…).
• Bạn có thể hiển thị giá trị đọc được trên HMI (Human Machine Interface) hoặc các thiết bị hiển thị khác.

6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7331-7NF10-0AB0

Lỗi đèn LED SF (System Fault) sáng đỏ:

Nguyên nhân: Lỗi phần cứng, lỗi cấu hình, hoặc lỗi truyền thông.

Khắc phục:

1. Kiểm tra kết nối giữa module và PLC.
2. Kiểm tra nguồn cấp 24 VDC cho module.
3. Kiểm tra cấu hình phần cứng trong STEP 7 hoặc TIA Portal.
4. Kiểm tra chương trình PLC.
5. Nếu vẫn không khắc phục được, có thể module bị lỗi và cần thay thế.

Lỗi đèn LED BF (Bus Fault) sáng đỏ:

Nguyên nhân: Lỗi truyền thông trên bus Profibus hoặc Profinet.

Khắc phục:

1. Kiểm tra cáp kết nối Profibus hoặc Profinet.
2. Kiểm tra địa chỉ Profibus hoặc Profinet của module.
3. Kiểm tra cấu hình mạng Profibus hoặc Profinet.

Giá trị đọc được không chính xác:

Nguyên nhân:

• Cảm biến bị lỗi.
• Kết nối dây không đúng.
• Cấu hình kênh đầu vào không chính xác.
• Nhiễu điện từ.

Khắc phục:

1. Kiểm tra cảm biến bằng cách sử dụng thiết bị đo kiểm.
2. Kiểm tra lại sơ đồ đấu dây và đảm bảo kết nối đúng.
3. Kiểm tra lại cấu hình kênh đầu vào trong STEP 7 hoặc TIA Portal (loại tín hiệu, phạm vi đo,…).
4. Sử dụng cáp chống nhiễu và các biện pháp chống nhiễu khác.

Không đọc được giá trị từ module:

Nguyên nhân:

• Module không được cấp nguồn.
• Module bị lỗi.
• Lỗi trong chương trình PLC.
• Địa chỉ đầu vào không đúng.

Khắc phục:

1. Kiểm tra nguồn cấp 24 VDC cho module.
2. Kiểm tra đèn LED trên module (nếu không có đèn nào sáng, có thể module bị lỗi).
3. Kiểm tra lại chương trình PLC và đảm bảo sử dụng đúng khối hàm và địa chỉ đầu vào.
4. Thử thay thế module bằng một module khác để kiểm tra.

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm một giải pháp đo lường và điều khiển chính xác, tin cậy cho hệ thống tự động hóa của mình? 6ES7331-7NF10-0AB0 Module S7-300 AI SM 331 chính là giải pháp hoàn hảo mà bạn đang tìm kiếm. Với khả năng xử lý đa dạng các loại tín hiệu đầu vào, độ phân giải cao, và các tính năng chẩn đoán thông minh, module này sẽ giúp bạn đạt được những mục tiêu đó.

thanhthienphu.vn sẽ cung cấp cho bạn:

• Tư vấn chuyên nghiệp: Chúng tôi sẽ lắng nghe nhu cầu của bạn, phân tích các yêu cầu kỹ thuật, và đề xuất giải pháp tối ưu nhất, giúp bạn lựa chọn đúng module 6ES7331-7NF10-0AB0 hoặc các sản phẩm khác phù hợp với ứng dụng của bạn.
• Hỗ trợ kỹ thuật: Chúng tôi sẽ hướng dẫn bạn cách kết nối, cấu hình, và lập trình module một cách chi tiết, dễ hiểu, giúp bạn tiết kiệm thời gian và công sức.
• Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết cung cấp dịch vụ bảo hành, bảo trì, và hỗ trợ kỹ thuật sau bán hàng tốt nhất, đảm bảo hệ thống của bạn luôn hoạt động ổn định và hiệu quả.
• Sản phẩm chính hãng, chất lượng cao: Tại thanhthienphu.vn, sản phẩm 6ES7331-7NF10-0AB0 Module S7-300 AI SM 331 có giá 9,500,000 VND (Cập nhật tháng 5/2024).
