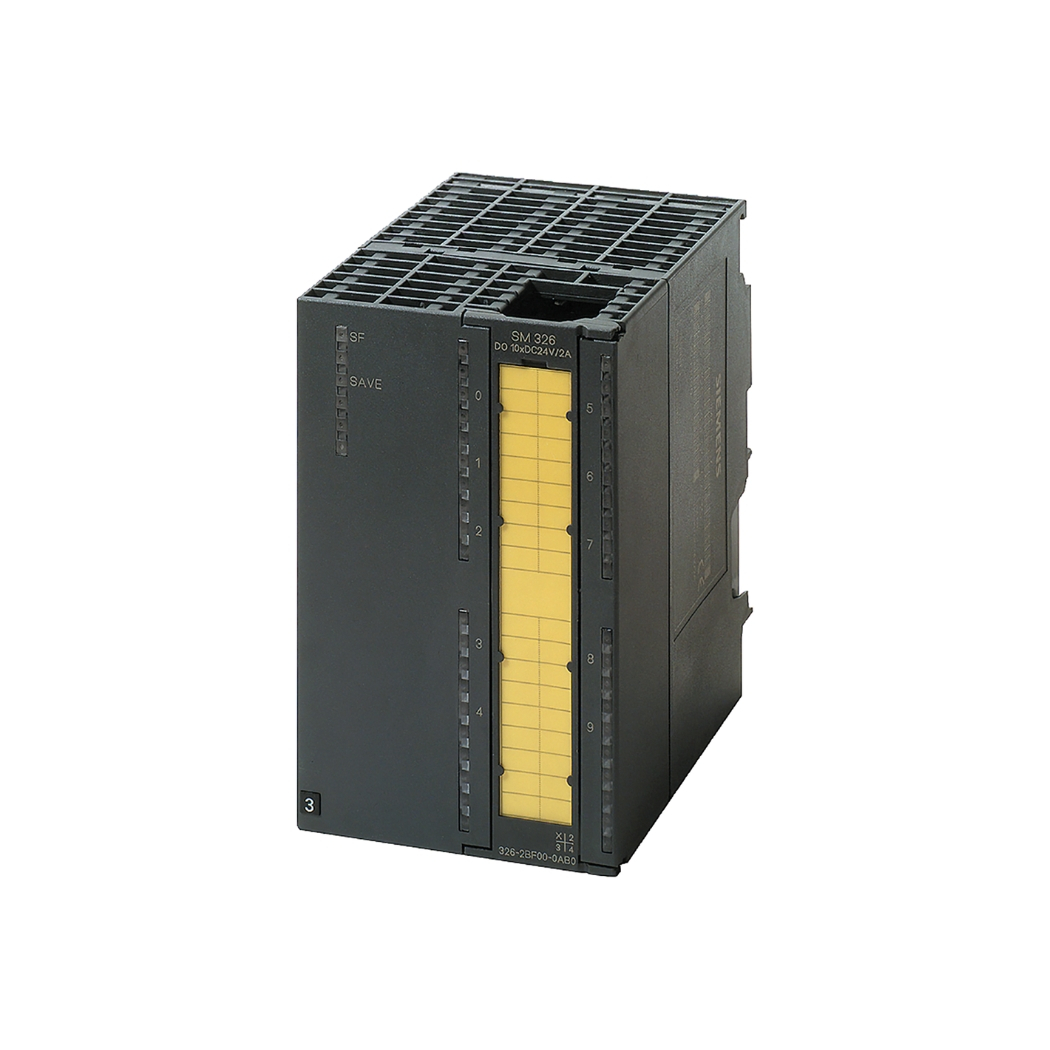

6ES7326-2BF41-0AB0 S7-300 SM 326 8 F-DO, mô-đun đầu ra số an toàn, mở ra kỷ nguyên mới cho hệ thống tự động hóa của bạn, mang đến sự an toàn, tin cậy và hiệu quả vượt trội.
Thanhthienphu.vn hân hạnh giới thiệu giải pháp tối ưu này, giúp các kỹ sư điện, nhà quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hệ thống điều khiển, kiểm soát chặt chẽ mọi quy trình sản xuất và vận hành.
1. Thông tin chi tiết về sản phẩm 6ES7326-2BF41-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7326-2BF41-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300 |
| Loại mô-đun | Mô-đun đầu ra số an toàn (F-DO) |
| Số kênh đầu ra | 8 kênh |
| Điện áp định mức | 24 VDC |
| Dòng điện đầu ra tối đa | 2 A/kênh |
| Cấp độ an toàn | SIL3 (theo tiêu chuẩn IEC 61508) |
| Chẩn đoán | Tích hợp các chức năng chẩn đoán lỗi, giám sát ngắn mạch, quá tải, mất điện áp nguồn, … |
| Kết nối | Kết nối với CPU S7-300 thông qua backplane bus |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (Rộng x Cao x Sâu) | 40 x 125 x 120 mm |
| Trọng lượng | Khoảng 280g |
2. Cấu tạo sản phẩm 6ES7326-2BF41-0AB0
6ES7326-2BF41-0AB0 được thiết kế với sự tỉ mỉ và tinh tế trong từng chi tiết, đảm bảo hoạt động bền bỉ và ổn định trong môi trường công nghiệp khắc nghiệt. Các thành phần chính của sản phẩm bao gồm:
- Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao.
- Bo mạch điện tử: Sử dụng các linh kiện điện tử chất lượng cao, được bố trí khoa học và bảo vệ chống nhiễu.
- Khối đầu nối: Cung cấp các điểm kết nối chắc chắn cho dây dẫn, đảm bảo tín hiệu được truyền tải ổn định.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu ra và các lỗi xảy ra.
- Giao diện kết nối: Kết nối với CPU S7-300 thông qua backplane bus, cho phép truyền tải dữ liệu tốc độ cao.
Tất cả các thành phần này được lắp ráp và kiểm tra nghiêm ngặt theo tiêu chuẩn của Siemens, đảm bảo chất lượng và độ tin cậy tuyệt đối.
3. Các tính năng chính của sản phẩm 6ES7326-2BF41-0AB0
6ES7326-2BF41-0AB0 không chỉ là một mô-đun đầu ra số thông thường mà còn được trang bị nhiều tính năng tiên tiến, đáp ứng các yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại:
- Đầu ra số an toàn (F-DO): 8 kênh đầu ra số an toàn, có khả năng điều khiển các thiết bị chấp hành như van, động cơ, contactor, … trong các ứng dụng đòi hỏi độ an toàn cao.
- Tích hợp chức năng an toàn: Tự động ngắt đầu ra khi phát hiện lỗi, đảm bảo an toàn cho hệ thống và con người.
- Chẩn đoán lỗi: Phát hiện và thông báo các lỗi như ngắn mạch, quá tải, mất điện áp, … giúp kỹ thuật viên nhanh chóng khắc phục sự cố.
- Giám sát trạng thái: Theo dõi trạng thái hoạt động của từng kênh đầu ra, cung cấp thông tin chi tiết cho hệ thống điều khiển.
- Tương thích rộng: Hoạt động tốt với các CPU S7-300 và phần mềm lập trình STEP 7, dễ dàng tích hợp vào hệ thống hiện có.
- Cấu hình linh hoạt: Cho phép cấu hình các thông số như thời gian phản hồi, chế độ hoạt động, … để phù hợp với từng ứng dụng cụ thể.
4. Hướng dẫn kết nối sản phẩm 6ES7326-2BF41-0AB0 với phần mềm
Để kết nối 6ES7326-2BF41-0AB0 với phần mềm STEP 7, bạn cần thực hiện các bước sau:
- Lắp đặt mô-đun: Gắn mô-đun vào rack S7-300, đảm bảo kết nối chắc chắn với backplane bus.
- Cấp nguồn: Kết nối nguồn điện 24 VDC cho mô-đun.
- Kết nối cáp: Sử dụng cáp Profibus hoặc Profinet để kết nối mô-đun với CPU S7-300.
- Cài đặt phần cứng: Trong STEP 7, khai báo mô-đun 6ES7326-2BF41-0AB0 trong cấu hình phần cứng của dự án.
- Cấu hình thông số: Thiết lập các thông số như địa chỉ I/O, chế độ hoạt động, thời gian phản hồi, …
- Tải chương trình: Tải chương trình điều khiển xuống CPU S7-300.
5. Cách lập trình sản phẩm 6ES7326-2BF41-0AB0
Việc lập trình cho 6ES7326-2BF41-0AB0 được thực hiện thông qua phần mềm STEP 7. Bạn có thể sử dụng các khối hàm (Function Blocks) và khối dữ liệu (Data Blocks) có sẵn trong thư viện của STEP 7 để điều khiển và giám sát mô-đun.
Các bước cơ bản để lập trình:
- Tạo dự án mới: Tạo một dự án mới trong STEP 7 và chọn CPU S7-300 tương thích.
- Thêm mô-đun: Thêm mô-đun 6ES7326-2BF41-0AB0 vào cấu hình phần cứng của dự án.
- Khai báo biến: Khai báo các biến đầu vào/ra (I/O) tương ứng với các kênh của mô-đun.
- Viết chương trình: Sử dụng các lệnh logic, các khối hàm và khối dữ liệu để viết chương trình điều khiển.
- Sử dụng các khối hàm an toàn: Sử dụng các khối hàm an toàn (Safety Blocks) để đảm bảo tính an toàn cho chương trình.
- Kiểm tra và gỡ lỗi: Kiểm tra và gỡ lỗi chương trình để đảm bảo hoạt động đúng.
- Tải chương trình: Tải chương trình xuống CPU S7-300.
Ví dụ:
Để điều khiển một van an toàn bằng kênh đầu ra 0 của mô-đun, bạn có thể sử dụng khối hàm “SFB 80” (F_DO_8) trong STEP 7. Khối hàm này cung cấp các chức năng an toàn và chẩn đoán, giúp bạn dễ dàng tích hợp mô-đun vào chương trình điều khiển.
6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7326-2BF41-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi sáng | Mô-đun bị lỗi, ngắn mạch, quá tải, mất điện áp nguồn, … | Kiểm tra kết nối, kiểm tra tải, kiểm tra nguồn điện. Nếu lỗi vẫn còn, thay thế mô-đun. |
| Không truyền thông được | Cáp kết nối bị lỏng, cấu hình phần cứng không đúng, địa chỉ I/O bị trùng, … | Kiểm tra cáp kết nối, kiểm tra cấu hình phần cứng, kiểm tra địa chỉ I/O. |
| Đầu ra không hoạt động | Chương trình điều khiển bị lỗi, cấu hình thông số không đúng, … | Kiểm tra chương trình điều khiển, kiểm tra cấu hình thông số. |
| Đầu ra bị ngắt đột ngột | Mô-đun phát hiện lỗi an toàn (ngắn mạch, quá tải, …), chế độ an toàn được kích hoạt. | Kiểm tra hệ thống để tìm nguyên nhân gây ra lỗi an toàn. Khắc phục lỗi và khởi động lại hệ thống. |
| Giá trị đầu ra không chính xác | Mô-đun bị nhiễu, cảm biến bị lỗi, … | Kiểm tra môi trường xung quanh, kiểm tra cảm biến, sử dụng các biện pháp chống nhiễu. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp an toàn, tin cậy và hiệu quả cho hệ thống tự động hóa của mình, 6ES7326-2BF41-0AB0 chính là lựa chọn hoàn hảo.
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và hỗ trợ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp sản phẩm 6ES7326-2BF41-0AB0 chính hãng Siemens, đầy đủ CO, CQ.
- Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất cho khách hàng.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng hỗ trợ khách hàng 24/7.
- Tư vấn tận tâm: Lắng nghe và thấu hiểu nhu cầu của khách hàng, đưa ra giải pháp phù hợp nhất.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc.
- Bảo hành uy tín: Chế độ bảo hành chính hãng, đảm bảo quyền lợi cho khách hàng.
Thanhthienphu.vn không chỉ là nhà cung cấp thiết bị điện công nghiệp mà còn là đối tác tin cậy, đồng hành cùng bạn trên con đường chinh phục thành công. Hãy để chúng tôi giúp bạn nâng tầm hệ thống tự động hóa, tối ưu hóa hiệu suất và đảm bảo an toàn tuyệt đối.
