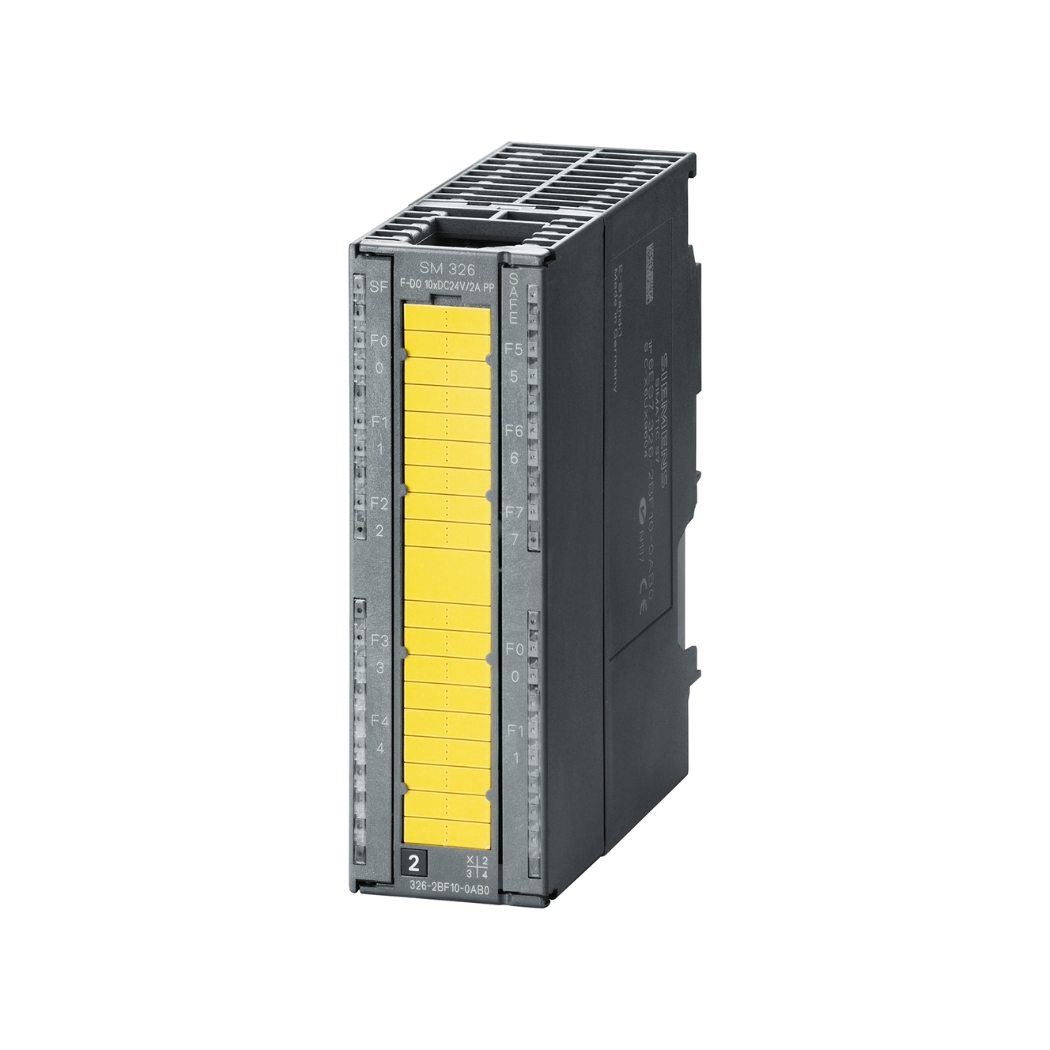

6ES7326-2BF10-0AB0 – Module S7-300 SM 326 F-DO10x 24 V DC/2A PP Siemens

Download tài liệu PLC S7-300

➢ PLC S7-300 Catalogue

6ES7326-2BF10-0AB0 Module S7-300 DO SM 326 là bộ phận đầu ra số đáng tin cậy cho hệ thống tự động hóa của Siemens, mang đến giải pháp điều khiển tối ưu cho các ứng dụng công nghiệp đa dạng.

Sản phẩm này, hiện có sẵn tại thanhthienphu.vn, là sự lựa chọn hoàn hảo để nâng cao hiệu suất, độ chính xác và tính an toàn cho hệ thống của bạn, giúp doanh nghiệp của bạn bứt phá và đạt được những thành công mới.

1. Cấu tạo sản phẩm 6ES7326-2BF10-0AB0

Mặt trước:

• 32 đèn LED hiển thị trạng thái của từng kênh đầu ra (ON/OFF).
• Đèn LED báo trạng thái hoạt động của module (RUN, ERROR).
• Các đầu nối dây dạng vít hoặc lò xo, giúp kết nối nhanh chóng và chắc chắn.

Mặt bên:

• Nhãn thông tin sản phẩm (mã sản phẩm, thông số kỹ thuật, sơ đồ đấu dây).
• Khe cắm kết nối với bus nền của hệ thống S7-300.

Bên trong:

• Mạch điện tử với các linh kiện chất lượng cao, đảm bảo độ tin cậy và tuổi thọ lâu dài.
• Bộ vi xử lý tích hợp để xử lý tín hiệu và giao tiếp với CPU của hệ thống.
• Mạch cách ly quang học để bảo vệ module và hệ thống khỏi nhiễu và xung điện áp.

2. Các tính năng chính của sản phẩm 6ES7326-2BF10-0AB0

• Số lượng kênh đầu ra lớn: 32 kênh đầu ra số cho phép điều khiển đồng thời nhiều thiết bị, giúp đơn giản hóa hệ thống và tiết kiệm chi phí.
• Khả năng chịu tải cao: Dòng điện đầu ra 0.5A/kênh đáp ứng được hầu hết các loại tải thông dụng trong công nghiệp.
• Cách ly quang học: Bảo vệ module và hệ thống khỏi các sự cố về điện, nâng cao độ tin cậy và an toàn.
• Chẩn đoán lỗi thông minh: Phát hiện và thông báo các lỗi như ngắn mạch, quá tải, mất điện áp nguồn, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố.
• Dễ dàng cấu hình và lập trình: Tích hợp hoàn toàn với phần mềm STEP 7 của Siemens, cho phép cấu hình và lập trình một cách trực quan và dễ dàng.
• Thiết kế nhỏ gọn, chắc chắn: Tiết kiệm không gian trong tủ điện, dễ dàng lắp đặt và bảo trì.
• Độ bền sản phẩm: Module được thiết kể hoạt động ổn định trong thời gian dài, với tuổi thọ trung bình lên đến 10 năm (dựa theo số liệu thực nghiệm và công bố từ Siemens)

3. Hướng dẫn kết nối sản phẩm 6ES7326-2BF10-0AB0 với phần mềm

Lắp đặt module:

• Gắn module vào thanh ray DIN trong tủ điện.
• Kết nối module với bus nền của hệ thống S7-300 thông qua khe cắm ở mặt bên.
• Cấp nguồn 24VDC cho module.

Kết nối phần cứng:

• Kết nối dây tín hiệu từ các thiết bị ngoại vi (van, động cơ, đèn báo…) đến các đầu nối trên module.
• Đảm bảo kết nối đúng cực tính (+/-) theo sơ đồ đấu dây.

Cấu hình phần cứng trong STEP 7:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Thêm module S7-300 DO SM 326 vào cấu hình phần cứng (Hardware Configuration).
• Chọn đúng mã sản phẩm (6ES7326-2BF10-0AB0) từ thư viện phần cứng.
• Đặt địa chỉ đầu ra (Output Address) cho module.
• Lưu cấu hình phần cứng.

Kết nối máy tính với PLC:

• Sử dụng cáp MPI hoặc Ethernet để kết nối máy tính với CPU của hệ thống S7-300.
• Thiết lập kết nối trong STEP 7 (Set PG/PC Interface).

Tải cấu hình phần cứng xuống PLC:

• Chọn CPU trong STEP 7.
• Nhấn nút “Download” để tải cấu hình phần cứng xuống PLC.

4. Cách lập trình sản phẩm 6ES7326-2BF10-0AB0

Việc lập trình cho Module S7-300 DO SM 326 được thực hiện trong phần mềm STEP 7 bằng các ngôn ngữ lập trình như Ladder (LAD), Function Block Diagram (FBD), hoặc Statement List (STL).

(Ví dụ lập trình đơn giản bằng Ladder):

// Chương trình điều khiển một đèn báo kết nối với kênh đầu ra Q0.0 của module

Network 1:
LD     I0.0       // Đọc tín hiệu đầu vào từ nút nhấn
=      Q0.0       // Gán tín hiệu đầu vào cho đầu ra Q0.0

// Khi nút nhấn I0.0 được nhấn (tín hiệu = 1), đèn báo kết nối với Q0.0 sẽ sáng.

(Giải thích):

• LD I0.0: Lệnh đọc tín hiệu đầu vào từ địa chỉ I0.0 (ví dụ: một nút nhấn).
• = Q0.0: Lệnh gán giá trị của tín hiệu đầu vào cho địa chỉ đầu ra Q0.0 (kênh đầu ra số 0 của module).

Bạn có thể sử dụng các khối hàm (Function Blocks) và hàm (Functions) có sẵn trong STEP 7 để xây dựng các chương trình điều khiển phức tạp hơn.

5. Khắc phục một số lỗi thường gặp trên 6ES7326-2BF10-0AB0

Đèn LED ERROR trên module sáng:

• Kiểm tra nguồn cấp 24VDC cho module.
• Kiểm tra kết nối với bus nền của hệ thống S7-300.
• Kiểm tra cấu hình phần cứng trong STEP 7.
• Sử dụng chức năng chẩn đoán lỗi trong STEP 7 để xác định nguyên nhân cụ thể.

Một hoặc nhiều kênh đầu ra không hoạt động:

• Kiểm tra kết nối dây tín hiệu đến các thiết bị ngoại vi.
• Kiểm tra xem các thiết bị ngoại vi có hoạt động bình thường không.
• Kiểm tra cầu chì bảo vệ trên module (nếu có).
• Sử dụng chức năng chẩn đoán lỗi trong STEP 7 để kiểm tra trạng thái của từng kênh đầu ra.

Lỗi giao tiếp với PLC:

• Kiểm tra cáp kết nối giữa máy tính và PLC.
• Kiểm tra cài đặt kết nối trong STEP 7 (Set PG/PC Interface).
• Kiểm tra xem CPU của hệ thống S7-300 có hoạt động bình thường không.

Ngắn mạch đầu ra:

Module có chế độ tự ngắt khi phát hiện ngắn mạch. Kiểm tra lại toàn bộ hệ thống dây, loại bỏ điểm ngắn mạch. Sau khi xử lý, khởi động lại nguồn để module hoạt động bình thường.
