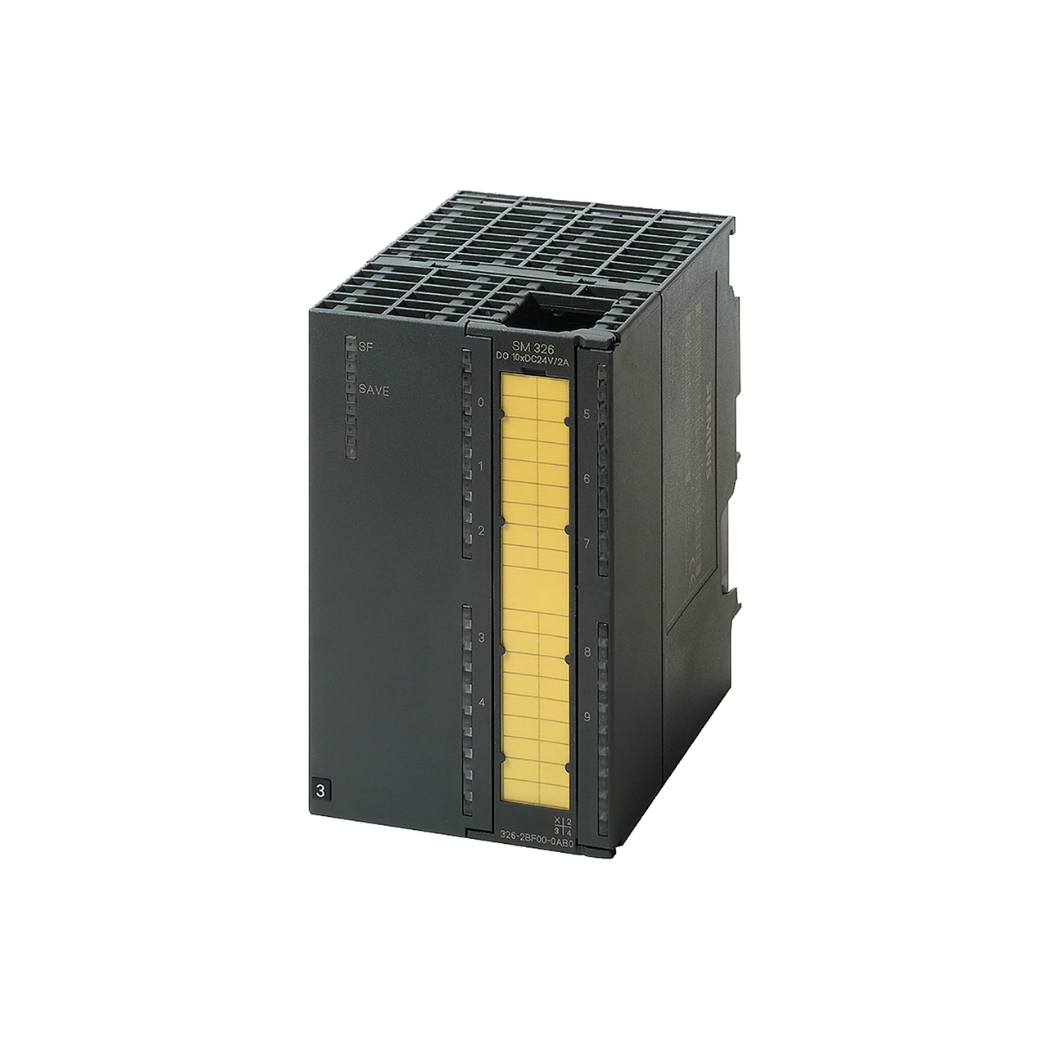

6ES7326-1RF01-0AB0 – S7-300 SM 326 8DI

6ES7326-1RF01-0AB0 S7-300 SM 326 8DI, mô-đun đầu vào số an toàn, là giải pháp hoàn hảo cho các hệ thống tự động hóa đòi hỏi độ tin cậy và an toàn cao, giúp nâng tầm hiệu suất và bảo vệ tối đa cho quy trình sản xuất của bạn.

Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn dễ dàng làm chủ công nghệ, tối ưu hóa vận hành và an tâm trên mọi hành trình sản xuất.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7326-1RF01-0AB0

2. Cấu Tạo Sản Phẩm

• Vỏ bảo vệ chắc chắn: Vỏ ngoài của 6ES7326-1RF01-0AB0 được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, rung động và các tác động từ môi trường bên ngoài. Điều này giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn, độ ẩm và các yếu tố gây hư hỏng khác.
• Thiết kế nhỏ gọn: Với kích thước 40 mm x 125 mm x 120 mm, mô-đun này có thể dễ dàng lắp đặt trong các tủ điện có không gian hạn chế. Thiết kế nhỏ gọn giúp tiết kiệm không gian và tối ưu hóa việc bố trí các thiết bị trong hệ thống.
• Kết nối dễ dàng: Các đầu nối của mô-đun được thiết kế dạng ốc vít, giúp việc kết nối dây dẫn trở nên nhanh chóng và chắc chắn. Người dùng có thể dễ dàng tháo lắp mô-đun mà không cần sử dụng các công cụ đặc biệt.
• Đèn LED báo trạng thái: Mỗi kênh đầu vào đều có đèn LED báo trạng thái riêng, giúp người dùng dễ dàng theo dõi và chẩn đoán tình trạng hoạt động của từng kênh. Đèn LED sẽ sáng khi có tín hiệu đầu vào và tắt khi không có tín hiệu.
• Mạch bảo vệ tích hợp: Mô-đun được trang bị các mạch bảo vệ chống ngắn mạch, quá áp và quá dòng, giúp bảo vệ thiết bị và hệ thống khỏi các sự cố điện. Điều này giúp tăng độ tin cậy và tuổi thọ của sản phẩm.
• Khả năng cách ly: 6ES7326-1RF01-0AB0 có khả năng cách ly giữa các kênh đầu vào và giữa đầu vào với hệ thống, giúp ngăn ngừa các sự cố lan truyền và đảm bảo an toàn cho người vận hành.
• Tương thích EMC: Sản phẩm đáp ứng các tiêu chuẩn về tương thích điện từ (EMC), đảm bảo hoạt động ổn định trong môi trường có nhiều nhiễu điện từ.

3. Các Tính Năng Chính Của Sản Phẩm

• Độ an toàn cao: Đây là tính năng nổi bật nhất của 6ES7326-1RF01-0AB0. Mô-đun này đạt tiêu chuẩn an toàn SIL 3 (theo IEC 61508), Category 4 (theo EN 954-1) và PL e (theo ISO 13849-1). Điều này có nghĩa là nó có khả năng phát hiện và xử lý các lỗi nguy hiểm, đảm bảo an toàn cho người vận hành và hệ thống.
• 8 kênh đầu vào số: Với 8 kênh đầu vào số, mô-đun này cho phép kết nối với nhiều thiết bị ngoại vi như cảm biến, công tắc, nút nhấn… Điều này giúp mở rộng khả năng giám sát và điều khiển của hệ thống.
• Chẩn đoán lỗi: 6ES7326-1RF01-0AB0 có khả năng tự động chẩn đoán lỗi, bao gồm lỗi ngắn mạch, lỗi quá áp, lỗi mất kết nối… Khi phát hiện lỗi, mô-đun sẽ thông báo cho người dùng thông qua đèn LED báo trạng thái hoặc tín hiệu đầu ra.
• Lọc nhiễu: Mô-đun được trang bị bộ lọc nhiễu, giúp loại bỏ các tín hiệu nhiễu không mong muốn, đảm bảo tín hiệu đầu vào sạch và chính xác.
• Dễ dàng cấu hình: Việc cấu hình 6ES7326-1RF01-0AB0 có thể được thực hiện dễ dàng thông qua phần mềm STEP 7 của Siemens. Người dùng có thể tùy chỉnh các thông số như thời gian lọc, chế độ hoạt động…
• Tích hợp với hệ thống S7-300: Mô-đun này được thiết kế để hoạt động hoàn hảo với hệ thống PLC S7-300 của Siemens. Việc tích hợp giúp đơn giản hóa quá trình lắp đặt, cấu hình và vận hành.
• Tiết kiệm năng lượng: 6ES7326-1RF01-0AB0 có mức tiêu thụ điện năng thấp, giúp giảm chi phí vận hành và bảo vệ môi trường.
• Hỗ trợ PROFIsafe: Module này có khả năng giao tiếp qua giao thức PROFIsafe, một giao thức truyền thông an toàn được sử dụng rộng rãi trong các ứng dụng công nghiệp, đảm bảo tính toàn vẹn của dữ liệu.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Bước 1: Chuẩn bị phần cứng và phần mềm

• Đảm bảo bạn có mô-đun 6ES7326-1RF01-0AB0, PLC S7-300, cáp kết nối và máy tính đã cài đặt phần mềm STEP 7.
• Kiểm tra nguồn điện và đảm bảo rằng tất cả các thiết bị đã được tắt nguồn trước khi tiến hành kết nối.

Bước 2: Lắp đặt mô-đun vào rack

• Chọn vị trí thích hợp trên rack của PLC S7-300 để lắp đặt mô-đun.
• Cẩn thận gắn mô-đun vào rack, đảm bảo các chân kết nối tiếp xúc tốt.
• Cố định mô-đun bằng các vít hoặc khóa cài (nếu có).

Bước 3: Kết nối dây dẫn

• Sử dụng sơ đồ đấu dây đi kèm với mô-đun để xác định các chân kết nối.
• Kết nối các dây dẫn từ các thiết bị ngoại vi (cảm biến, công tắc…) vào các đầu vào tương ứng của mô-đun.
• Đảm bảo rằng các kết nối được thực hiện chắc chắn và đúng kỹ thuật.

Bước 4: Cấp nguồn cho hệ thống

• Cấp nguồn cho PLC S7-300 và mô-đun 6ES7326-1RF01-0AB0.
• Kiểm tra đèn LED báo trạng thái trên mô-đun để đảm bảo rằng nó đã được cấp nguồn thành công.

Bước 5: Cấu hình phần cứng trong STEP 7

• Mở phần mềm STEP 7 trên máy tính.
• Tạo một dự án mới hoặc mở dự án hiện có.
• Thêm PLC S7-300 vào dự án.
• Trong cửa sổ Hardware Configuration, thêm mô-đun 6ES7326-1RF01-0AB0 vào cấu hình phần cứng của PLC. Bạn có thể tìm thấy mô-đun này trong thư viện phần cứng của STEP 7.
• Chọn địa chỉ đầu vào cho mô-đun. Địa chỉ này phải phù hợp với cấu hình phần cứng của hệ thống.

Bước 6: Tải cấu hình xuống PLC

• Kết nối máy tính với PLC thông qua cáp kết nối.
• Chọn PLC trong cửa sổ Project.
• Chọn lệnh “Download” để tải cấu hình phần cứng xuống PLC.
• Chờ cho quá trình tải xuống hoàn tất.

Bước 7: Kiểm tra kết nối

• Sử dụng các công cụ chẩn đoán trong STEP 7 để kiểm tra kết nối giữa PLC và mô-đun.
• Kích hoạt các đầu vào của mô-đun và kiểm tra xem trạng thái của chúng có thay đổi trong STEP 7 hay không.
• Nếu có bất kỳ vấn đề nào, hãy kiểm tra lại các kết nối và cấu hình.

5. Cách Lập Trình Sản Phẩm

Bước 1: Tạo khối hàm (Function Block – FB) hoặc khối dữ liệu (Data Block – DB)

• Để quản lý các tín hiệu đầu vào từ 6ES7326-1RF01-0AB0, bạn nên tạo một FB hoặc DB để lưu trữ và xử lý dữ liệu.
• Trong FB, bạn có thể định nghĩa các biến đầu vào (Inputs) tương ứng với các kênh đầu vào của mô-đun.
• Trong DB, bạn có thể tạo các biến để lưu trữ trạng thái của các đầu vào.

Bước 2: Sử dụng lệnh đọc đầu vào

• Trong chương trình PLC (ví dụ: trong OB1 – Organization Block 1), sử dụng lệnh “I” (Input) để đọc trạng thái của các đầu vào từ mô-đun.
• Ví dụ: I 0.0 sẽ đọc trạng thái của đầu vào số 0 trên mô-đun.
• Gán giá trị đọc được vào các biến trong FB hoặc DB.

Bước 3: Xử lý dữ liệu đầu vào

• Trong FB, bạn có thể viết các đoạn mã để xử lý dữ liệu đầu vào.
• Ví dụ: Bạn có thể kiểm tra xem một đầu vào có được kích hoạt hay không, và thực hiện các hành động tương ứng.
• Bạn cũng có thể thực hiện các phép toán logic, so sánh, hoặc các chức năng khác trên dữ liệu đầu vào.

Bước 4: Sử dụng các khối hàm an toàn (Safety Blocks)

• Vì 6ES7326-1RF01-0AB0 là một mô-đun an toàn, bạn cần sử dụng các khối hàm an toàn trong STEP 7 để xử lý các tín hiệu đầu vào an toàn.
• Các khối hàm này đảm bảo rằng các tín hiệu đầu vào được xử lý một cách an toàn và tuân thủ các tiêu chuẩn an toàn.
• Ví dụ: Bạn có thể sử dụng khối hàm SF_E_STOP để xử lý tín hiệu dừng khẩn cấp từ một nút nhấn an toàn được kết nối với mô-đun.

Bước 5: Kiểm tra và gỡ lỗi chương trình

• Sau khi viết chương trình, bạn cần kiểm tra và gỡ lỗi để đảm bảo rằng nó hoạt động chính xác.
• Sử dụng các công cụ mô phỏng và gỡ lỗi trong STEP 7 để kiểm tra chương trình.
• Thực hiện các thử nghiệm thực tế trên hệ thống để đảm bảo rằng mô-đun và chương trình hoạt động đúng như mong đợi.

Ví dụ:

Giả sử bạn muốn sử dụng đầu vào số 0 của mô-đun (I 0.0) để kích hoạt một đèn báo khi có tín hiệu. Bạn có thể viết đoạn mã sau trong OB1:

      A     I      0.0           // Kiểm tra trạng thái đầu vào 0
      =     Q      4.0           // Kích hoạt đầu ra 4.0 (đèn báo)

Trong ví dụ này, khi đầu vào I 0.0 được kích hoạt (có tín hiệu), đầu ra Q 4.0 sẽ được bật, làm sáng đèn báo.

6. Khắc Phục Một Số Lỗi Thường Gặp

Lỗi mất kết nối:

Nguyên nhân: Lỗi này có thể do nhiều nguyên nhân, bao gồm:

• Dây dẫn bị lỏng hoặc đứt.
• Đầu nối bị hỏng.
• Mô-đun bị lỗi.
• Cấu hình phần cứng không chính xác.

Cách khắc phục:

• Kiểm tra tất cả các kết nối dây dẫn, đảm bảo chúng được kết nối chắc chắn và đúng kỹ thuật.
• Kiểm tra các đầu nối, đảm bảo không có dấu hiệu hư hỏng.
• Thử thay thế mô-đun bằng một mô-đun khác để xem lỗi có còn xuất hiện không.
• Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo địa chỉ đầu vào của mô-đun là chính xác.

Lỗi ngắn mạch:

Nguyên nhân: Lỗi này thường xảy ra khi có sự cố chạm chập giữa dây dẫn và vỏ máy hoặc giữa các dây dẫn với nhau.

Cách khắc phục:

• Kiểm tra toàn bộ hệ thống dây dẫn, tìm kiếm các vị trí có thể gây ra ngắn mạch.
• Sử dụng đồng hồ vạn năng để kiểm tra điện trở giữa các dây dẫn và vỏ máy.
• Cách ly và sửa chữa các vị trí bị ngắn mạch.

Lỗi quá áp:

Nguyên nhân: Lỗi này xảy ra khi điện áp đầu vào vượt quá giới hạn cho phép của mô-đun.

Cách khắc phục:

• Kiểm tra nguồn cấp điện, đảm bảo điện áp đầu vào nằm trong phạm vi cho phép của mô-đun (24 V DC).
• Sử dụng thiết bị bảo vệ quá áp nếu cần thiết.

Lỗi không nhận tín hiệu:

Nguyên nhân:

• Cảm biến, công tắc hoặc thiết bị ngoại vi bị lỗi.
• Dây dẫn kết nối từ thiết bị ngoại vi đến module bị hỏng

Cách khắc phục:

• Kiểm tra hoạt động của cảm biến, công tắc hoặc thiết bị ngoại vi.
• Thay thế thiết bị ngoại vi nếu cần thiết.
• Kiểm tra thông mạch và thay thế dây kết nối

Lỗi đèn LED báo trạng thái không chính xác:

Nguyên nhân: Đèn LED bị hỏng hoặc có lỗi trong mạch điều khiển đèn LED.

Cách khắc phục:

• Kiểm tra xem đèn LED có bị cháy hay không.
• Nếu đèn LED không bị cháy, có thể có lỗi trong mạch điều khiển. Trong trường hợp này, bạn nên liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.
