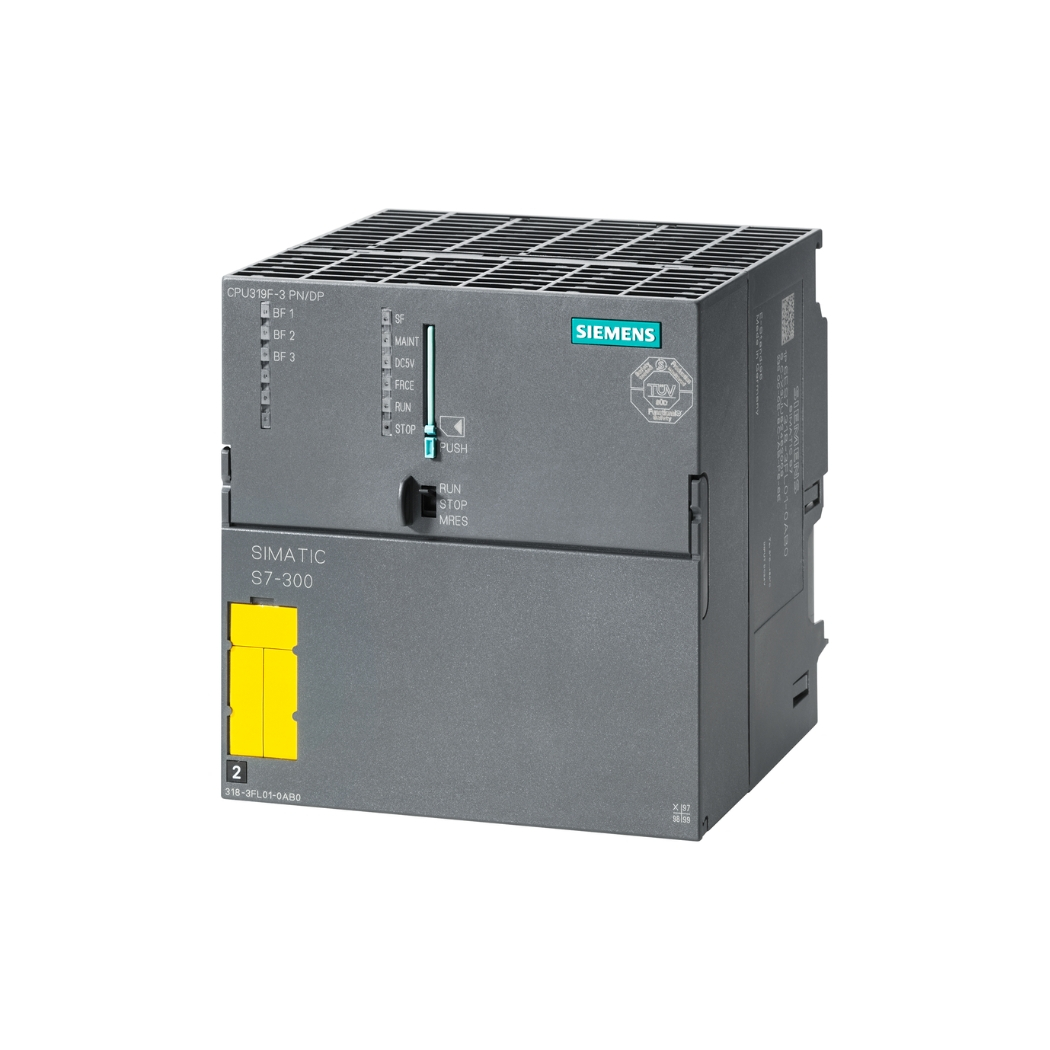

6ES7318-3FL01-0AB0 S7-300 CPU 319F-3 PN/DP, bộ xử lý trung tâm an toàn, mạnh mẽ, mở ra kỷ nguyên tự động hóa mới, nâng tầm hiệu suất cho hệ thống điều khiển của bạn. Thanhthienphu.vn mang đến giải pháp toàn diện, giúp bạn dễ dàng làm chủ công nghệ, tối ưu hóa quy trình và đạt được thành công vượt trội.
1. Thông tin chi tiết về sản phẩm 6ES7318-3FL01-0AB0
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | CPU 319F-3 PN/DP |
| Mã sản phẩm | 6ES7318-3FL01-0AB0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | S7-300 |
| Bộ nhớ chương trình | 1.4 MB |
| Bộ nhớ dữ liệu | 1.4 MB |
| Thời gian xử lý bit | 0.03 µs |
| Thời gian xử lý word | 0.06 µs |
| Thời gian xử lý fixed-point | 0.12 µs |
| Thời gian xử lý floating-point | 0.36 µs |
| Số lượng I/O tối đa | 65536 (tùy thuộc vào cấu hình) |
| Giao diện truyền thông | PROFIBUS DP (master/slave), PROFINET IO (controller/device), MPI |
| Cổng PROFINET | 2 cổng RJ45 |
| Cổng PROFIBUS | 1 cổng 9 chân D-sub |
| Cổng MPI | 1 cổng 9 chân D-sub |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 1.2 A |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (WxHxD) | 120 x 125 x 130 mm |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn an toàn | SIL 3 (IEC 61508), PL e (ISO 13849-1) |
| Phần mềm lập trình | STEP 7, STEP 7 Safety (tùy chọn) |
| Trọng lượng | 700 g |
| Giá bán | Liên hệ thanhthienphu.vn để có giá tốt nhất |
2. Cấu tạo sản phẩm 6ES7318-3FL01-0AB0
6ES7318-3FL01-0AB0 không chỉ đơn thuần là một khối kim loại, mà là một kiệt tác kỹ thuật, kết tinh từ sự tỉ mỉ trong thiết kế và sự tiên tiến trong công nghệ. Bên trong lớp vỏ chắc chắn, đạt chuẩn IP20, là một hệ thống vi xử lý mạnh mẽ, được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt. Các kỹ sư điện và kỹ thuật viên sẽ cảm nhận được sự chắc chắn, tin cậy ngay từ cái nhìn đầu tiên.
- Vi xử lý trung tâm: “Trái tim” của CPU, đảm nhiệm việc thực thi các lệnh chương trình, xử lý dữ liệu và điều khiển toàn bộ hoạt động của hệ thống.
- Bộ nhớ: Nơi lưu trữ chương trình, dữ liệu và các thông số cấu hình. 6ES7318-3FL01-0AB0 sở hữu bộ nhớ làm việc lên đến 1.4 MB, đủ sức chứa cho các ứng dụng phức tạp.
- Các cổng giao tiếp: Cầu nối giữa CPU và thế giới bên ngoài. Với PROFIBUS DP, PROFINET IO và MPI, 6ES7318-3FL01-0AB0 dễ dàng kết nối với các thiết bị khác như biến tần, cảm biến, màn hình HMI, và các hệ thống điều khiển cấp cao hơn.
- Module I/O: Giao tiếp với các tín hiệu vào/ra (input/output) từ các thiết bị ngoại vi.
- Khối nguồn: Cung cấp nguồn điện ổn định 24V DC cho CPU hoạt động,
3. Các tính năng chính của sản phẩm 6ES7318-3FL01-0AB0
6ES7318-3FL01-0AB0 không chỉ là một CPU thông thường, mà còn là một “người hùng” trong thế giới tự động hóa, mang đến những tính năng vượt trội, đáp ứng mọi yêu cầu khắt khe của các kỹ sư và nhà quản lý:
- Hiệu suất xử lý cao: Với tốc độ xử lý bit chỉ 0.03 µs, 6ES7318-3FL01-0AB0 đảm bảo hệ thống của bạn hoạt động trơn tru, đáp ứng nhanh chóng mọi thay đổi.
- Tích hợp chức năng an toàn (Fail-safe): Đây là điểm khác biệt lớn nhất của 6ES7318-3FL01-0AB0. Với chứng chỉ SIL 3 (theo tiêu chuẩn IEC 61508) và PL e (theo tiêu chuẩn ISO 13849-1), CPU này đảm bảo an toàn tối đa cho người vận hành và thiết bị, giảm thiểu rủi ro tai nạn lao động.
- Khả năng mở rộng linh hoạt: Với khả năng kết nối lên đến 65536 I/O (tùy thuộc vào cấu hình), 6ES7318-3FL01-0AB0 cho phép bạn dễ dàng mở rộng hệ thống khi cần thiết.
- Hỗ trợ nhiều giao thức truyền thông: PROFIBUS DP, PROFINET IO và MPI giúp CPU dễ dàng giao tiếp với các thiết bị khác, tạo nên một hệ thống tự động hóa toàn diện.
- Dễ dàng lập trình: Với phần mềm STEP 7 và STEP 7 Safety (tùy chọn), việc lập trình cho 6ES7318-3FL01-0AB0 trở nên đơn giản và trực quan, ngay cả với những người mới bắt đầu.
- Thiết kế bền bỉ: Với khả năng hoạt động trong môi trường nhiệt độ từ 0 °C đến 60 °C và cấp bảo vệ IP20, 6ES7318-3FL01-0AB0 đảm bảo hoạt động ổn định trong môi trường công nghiệp.
4. Hướng dẫn kết nối sản phẩm 6ES7318-3FL01-0AB0 với phần mềm
Để “khai phá” sức mạnh của 6ES7318-3FL01-0AB0, bạn cần kết nối CPU với máy tính và phần mềm lập trình STEP 7. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện:
Chuẩn bị:
- CPU 6ES7318-3FL01-0AB0.
- Máy tính cài đặt phần mềm STEP 7 (phiên bản tương thích).
- Cáp MPI hoặc cáp Ethernet (tùy thuộc vào cổng kết nối bạn sử dụng).
- Nguồn cấp 24V DC.
Kết nối phần cứng:
- Gắn CPU vào rack S7-300.
- Kết nối nguồn 24V DC cho CPU.
- Kết nối cáp MPI hoặc Ethernet từ CPU đến máy tính.
Cài đặt phần mềm STEP 7:
- Nếu bạn chưa có phần mềm, hãy tải về từ trang web của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ.
- Cài đặt phần mềm theo hướng dẫn.
Kết nối phần mềm với CPU:
- Mở phần mềm STEP 7.
- Tạo một project mới.
- Chọn loại CPU là CPU 319F-3 PN/DP.
- Cấu hình địa chỉ IP hoặc địa chỉ MPI cho CPU (tùy thuộc vào loại cáp bạn sử dụng).
- Thực hiện kết nối (online) với CPU.
5. Cách lập trình sản phẩm 6ES7318-3FL01-0AB0
STEP 7 cung cấp một môi trường lập trình trực quan, với các ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram) và STL (Statement List). Thanhthienphu.vn sẽ giới thiệu sơ lược về cách lập trình với LAD, ngôn ngữ phổ biến nhất:
- Tạo một chương trình mới: Trong STEP 7, tạo một OB (Organization Block) mới, ví dụ OB1.
- Vẽ mạch LAD: Sử dụng các biểu tượng có sẵn trong STEP 7 để vẽ mạch điều khiển. Ví dụ, để điều khiển một đầu ra (output) dựa trên trạng thái của một đầu vào (input), bạn có thể sử dụng một tiếp điểm thường mở (normally open contact) và một cuộn dây (coil).
- Gán địa chỉ: Gán địa chỉ cho các đầu vào, đầu ra và các biến trung gian (memory bit).
- Tải chương trình xuống CPU: Sau khi hoàn thành việc lập trình, bạn cần tải chương trình xuống CPU.
- Kiểm tra và gỡ lỗi: Chạy thử chương trình và kiểm tra xem nó có hoạt động đúng như mong đợi hay không. Nếu có lỗi, bạn có thể sử dụng các công cụ gỡ lỗi của STEP 7 để tìm và sửa lỗi.
Ví dụ:
Để điều khiển một động cơ (địa chỉ Q0.0) bật/tắt bằng một nút nhấn (địa chỉ I0.0), bạn có thể vẽ mạch LAD như sau:
----| I0.0 |-----( Q0.0 )----
6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7318-3FL01-0AB0
Trong quá trình sử dụng 6ES7318-3FL01-0AB0, bạn có thể gặp một số lỗi. Thanhthienphu.vn sẽ giúp bạn nhận biết và khắc phục một số lỗi thường gặp:
Lỗi SF (System Fault): Đèn LED SF trên CPU sáng đỏ. Lỗi này thường liên quan đến phần cứng hoặc cấu hình hệ thống.
Cách khắc phục: Kiểm tra lại các kết nối phần cứng, đảm bảo CPU được cấp nguồn đúng cách. Kiểm tra cấu hình phần cứng trong STEP 7. Nếu lỗi vẫn còn, có thể CPU bị hỏng và cần được thay thế.
Lỗi BF (Bus Fault): Đèn LED BF sáng đỏ. Lỗi này thường liên quan đến truyền thông trên mạng PROFIBUS DP hoặc PROFINET IO.
Cách khắc phục: Kiểm tra lại cáp kết nối, đảm bảo các thiết bị trên mạng được cấu hình đúng địa chỉ. Kiểm tra các điện trở đầu cuối (terminator) trên mạng PROFIBUS DP.
Lỗi MAINT (Maintenance): Đèn LED MAINT nhấp nháy. Lỗi này thường liên quan đến việc bảo trì, ví dụ như pin yếu hoặc cần thay thế card nhớ.
Cách khắc phục: Kiểm tra thông báo lỗi trong STEP 7 để biết nguyên nhân cụ thể. Thay pin hoặc card nhớ nếu cần.
Lỗi STOP: CPU chuyển sang chế độ STOP.
Cách khắc phục: Kiểm tra chương trình để tìm lỗi. Sử dụng các công cụ gỡ lỗi của STEP 7 để xác định nguyên nhân gây ra lỗi.
