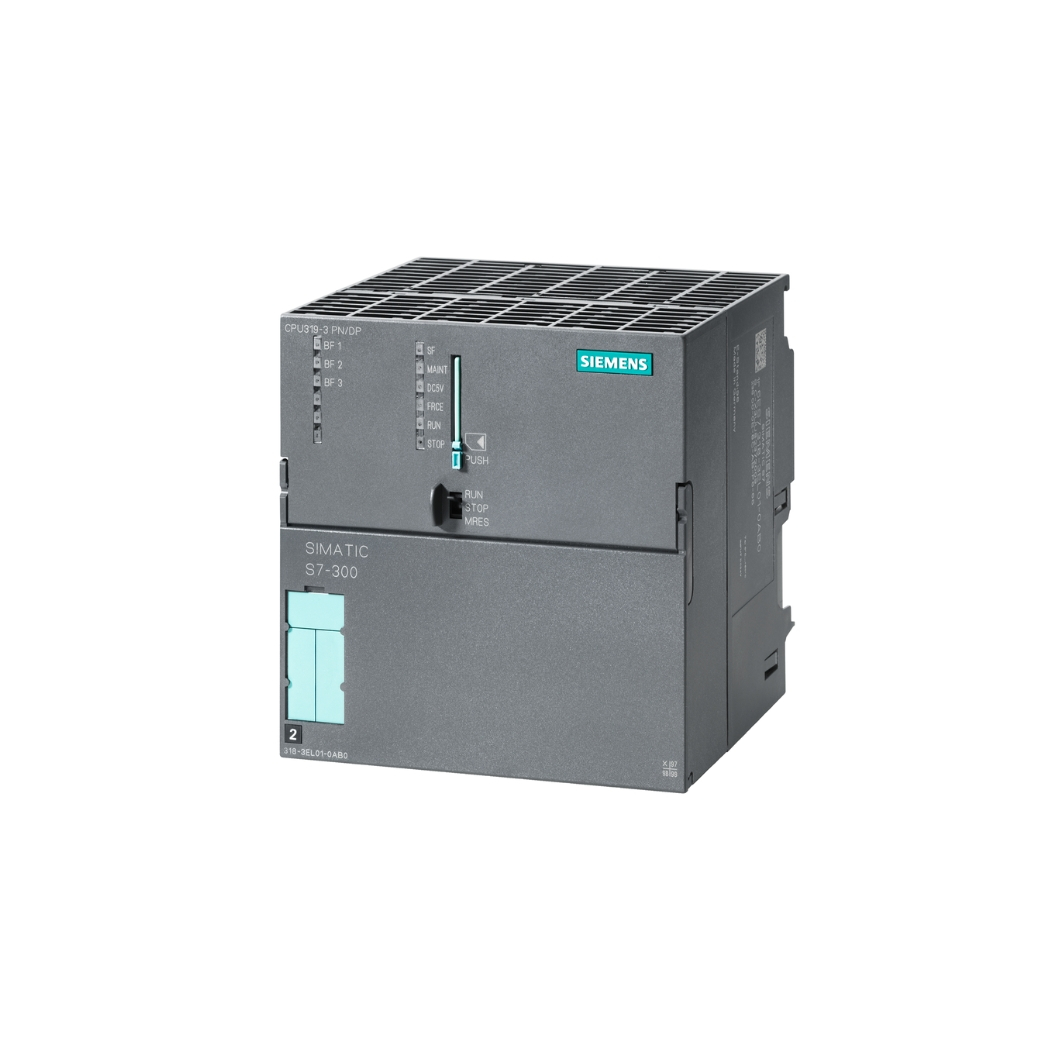

6ES7318-3EL01-0AB0 S7-300 CPU 319, bộ xử lý trung tâm mạnh mẽ và linh hoạt, là trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp điều khiển tối ưu cho các ứng dụng công nghiệp phức tạp. Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng vượt trội, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hiệu suất và chinh phục thành công.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7318-3EL01-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7318-3EL01-0AB0 |
| Dòng sản phẩm | S7-300 |
| Loại CPU | CPU 319-3 PN/DP |
| Bộ nhớ chương trình | 2 MB |
| Bộ nhớ dữ liệu | 2 MB |
| Thời gian thực hiện lệnh bit | 0.025 µs |
| Số lượng I/O tối đa | 65536 |
| Giao diện truyền thông | 2 x PROFINET, 1 x PROFIBUS DP, 1 x MPI |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 2 A |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (W x H x D) | 120 x 125 x 130 mm |
| Trọng lượng | 0.65 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX |
| Phần mềm lập trình | STEP 7 (TIA Portal hoặc Simatic Manager) |
| Các tính năng đặc biệt | Tích hợp Web server, hỗ trợ OPC UA, chức năng bảo mật tích hợp (Security Integrated) |
| Ưu điểm nổi bật | Xử lý nhanh, bộ nhớ lớn, hỗ trợ nhiều giao thức truyền thông, tích hợp nhiều tính năng an toàn, dễ dàng lập trình và bảo trì. |
| Ứng dụng | Sản xuất ô tô, Chế biến thực phẩm, Đồ uống, Hóa chất, Dược phẩm, Năng lượng, Xử lý nước, Nước thải, Cơ sở hạ tầng, Máy móc, Thiết bị… |
2. Cấu Tạo Sản Phẩm 6ES7318-3EL01-0AB0
CPU 319-3 PN/DP, 6ES7318-3EL01-0AB0, là một khối thống nhất bao gồm nhiều thành phần quan trọng, được thiết kế tỉ mỉ để đảm bảo hiệu suất và độ tin cậy cao trong các ứng dụng công nghiệp. Nó được chia làm các khối chức năng chính như: Khối xử lý trung tâm (CPU), Khối nhớ, Khối giao tiếp, Khối nguồn, và các khối chức năng khác.
Việc hiểu rõ cấu tạo này là cơ sở để khai thác tối đa tiềm năng của sản phẩm trong các hệ thống tự động hóa, giúp người dùng dễ dàng tích hợp, lập trình, vận hành và bảo trì thiết bị, đảm bảo hệ thống hoạt động ổn định và hiệu quả, sản phẩm có thể giúp các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật tối ưu hóa quy trình sản xuất, giảm chi phí vận hành và nâng cao năng lực cạnh tranh của doanh nghiệp.
Khối xử lý trung tâm (CPU): Đây là “bộ não” của thiết bị, chịu trách nhiệm thực hiện các lệnh chương trình, xử lý dữ liệu và điều khiển toàn bộ hệ thống. CPU 319-3 PN/DP sử dụng bộ vi xử lý mạnh mẽ, cho phép thực hiện các phép toán logic, số học và các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác.
Khối nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu tạm thời và các biến). CPU 319-3 PN/DP có dung lượng bộ nhớ lớn, cho phép lưu trữ các chương trình phức tạp và một lượng lớn dữ liệu.
Khối giao tiếp: Tích hợp nhiều cổng giao tiếp khác nhau, bao gồm:
- PROFINET: Giao thức truyền thông Ethernet công nghiệp, cho phép kết nối với các thiết bị trường, HMI và các hệ thống điều khiển cấp cao khác.
- PROFIBUS DP: Giao thức truyền thông fieldbus, cho phép kết nối với các thiết bị trường và các module I/O.
- MPI: Giao diện lập trình đa điểm, cho phép kết nối với máy tính để lập trình và giám sát.
Khối nguồn: Cung cấp điện áp ổn định cho toàn bộ CPU. CPU 319-3 PN/DP sử dụng nguồn 24V DC, đảm bảo an toàn và tin cậy.
Các khối chức năng khác:
- Bộ đếm tốc độ cao (High-speed counters): Cho phép đếm xung tốc độ cao từ các encoder hoặc cảm biến.
- Bộ phát xung (Pulse generators): Cho phép phát xung điều khiển động cơ bước hoặc servo.
- Bộ xử lý truyền thông (Communication processors): Hỗ trợ các giao thức truyền thông khác như Modbus, Ethernet/IP.
- Security Integrated: Chức năng bảo mật.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7318-3EL01-0AB0
6ES7318-3EL01-0AB0 S7-300 CPU 319 không chỉ là một bộ điều khiển, mà là một giải pháp toàn diện cho tự động hóa công nghiệp. Sản phẩm vượt trội nhờ tích hợp hàng loạt tính năng tiên tiến, đáp ứng mọi nhu cầu khắt khe của các ứng dụng hiện đại.
Từ khả năng xử lý tốc độ cao đến tính năng bảo mật tích hợp, CPU 319-3 PN/DP mang đến sự linh hoạt, hiệu quả và an toàn cho hệ thống của bạn, sản phẩm có thể giúp các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật tối ưu hóa quy trình sản xuất, giảm chi phí vận hành và nâng cao năng lực cạnh tranh của doanh nghiệp, đồng thời đảm bảo an toàn lao động và tuân thủ các tiêu chuẩn quốc tế.
Hiệu suất xử lý vượt trội:
- Với bộ vi xử lý mạnh mẽ, CPU 319-3 PN/DP có thời gian thực hiện lệnh bit chỉ 0.025 µs. Điều này có nghĩa là nó có thể xử lý hàng triệu lệnh logic mỗi giây, đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực.
- Bộ nhớ chương trình và dữ liệu lớn (2 MB mỗi loại) cho phép lưu trữ các chương trình phức tạp và một lượng lớn dữ liệu, đảm bảo hệ thống hoạt động ổn định và hiệu quả.
Khả năng kết nối mạng linh hoạt:
- Tích hợp sẵn 2 cổng PROFINET, 1 cổng PROFIBUS DP và 1 cổng MPI, CPU 319-3 PN/DP cho phép kết nối dễ dàng với nhiều loại thiết bị và mạng khác nhau.
- Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET IO, PROFIBUS DP, Modbus TCP, Ethernet/IP (thông qua bộ xử lý truyền thông), giúp tích hợp dễ dàng vào các hệ thống tự động hóa hiện có.
Tính năng an toàn tích hợp (Security Integrated):
- CPU 319-3 PN/DP được trang bị các tính năng bảo mật tiên tiến, giúp bảo vệ hệ thống khỏi các truy cập trái phép và các mối đe dọa an ninh mạng.
- Các tính năng này bao gồm bảo vệ truy cập, bảo vệ know-how, bảo vệ chống sao chép và bảo vệ tính toàn vẹn dữ liệu.
Tích hợp Web server:
- Cho phép người dùng truy cập và giám sát CPU từ xa thông qua trình duyệt web tiêu chuẩn.
- Cung cấp các công cụ chẩn đoán và giám sát hệ thống, giúp người dùng dễ dàng theo dõi trạng thái hoạt động và phát hiện các sự cố tiềm ẩn.
Hỗ trợ OPC UA:
- Giao thức truyền thông OPC UA (Open Platform Communications Unified Architecture) cho phép CPU 319-3 PN/DP giao tiếp với các hệ thống khác một cách dễ dàng và an toàn.
- OPC UA là một tiêu chuẩn mở, được hỗ trợ rộng rãi trong ngành tự động hóa, giúp đảm bảo tính tương thích và khả năng mở rộng của hệ thống.
Dễ dàng lập trình và bảo trì:
- Sử dụng phần mềm STEP 7 quen thuộc (TIA Portal hoặc Simatic Manager), giúp người dùng dễ dàng lập trình, cấu hình và bảo trì CPU.
- Cung cấp các công cụ chẩn đoán lỗi và giám sát hệ thống, giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7318-3EL01-0AB0
Việc kết nối CPU 319-3 PN/DP, 6ES7318-3EL01-0AB0, với phần mềm lập trình là bước quan trọng để cấu hình, lập trình và giám sát thiết bị. Quá trình này được thực hiện một cách dễ dàng và trực quan thông qua phần mềm STEP 7 (TIA Portal hoặc Simatic Manager) của Siemens.
Dưới đây là hướng dẫn chi tiết từng bước, kèm theo các lưu ý quan trọng để đảm bảo kết nối thành công, sản phẩm có thể giúp các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật tối ưu hóa quy trình sản xuất, giảm chi phí vận hành và nâng cao năng lực cạnh tranh của doanh nghiệp, đồng thời đảm bảo an toàn lao động và tuân thủ các tiêu chuẩn quốc tế.
Bước 1: Chuẩn bị phần cứng và phần mềm
Phần cứng:
- CPU 6ES7318-3EL01-0AB0 S7-300 CPU 319.
- Cáp lập trình MPI hoặc cáp Ethernet (tùy thuộc vào cổng kết nối bạn sử dụng).
- Máy tính cài đặt phần mềm STEP 7 (TIA Portal hoặc Simatic Manager).
Phần mềm:
STEP 7 (TIA Portal hoặc Simatic Manager) phiên bản tương thích với CPU 319-3 PN/DP.
Bước 2: Kết nối phần cứng
Kết nối qua MPI:
- Cắm một đầu cáp MPI vào cổng MPI trên CPU.
- Cắm đầu còn lại của cáp MPI vào cổng COM trên máy tính (hoặc sử dụng bộ chuyển đổi USB-MPI nếu máy tính không có cổng COM).
Kết nối qua Ethernet:
- Cắm một đầu cáp Ethernet vào một trong hai cổng PROFINET trên CPU.
- Cắm đầu còn lại của cáp Ethernet vào cổng Ethernet trên máy tính hoặc switch mạng.
Bước 3: Cài đặt cấu hình phần cứng trong STEP 7
Mở phần mềm STEP 7.
Tạo một project mới hoặc mở project hiện có.
Thêm CPU 319-3 PN/DP vào project (nếu chưa có):
- Trong cửa sổ “Hardware Catalog”, tìm kiếm CPU 319-3 PN/DP (6ES7318-3EL01-0AB0).
- Kéo và thả CPU vào rack trong cửa sổ “Devices & Networks”.
Cấu hình địa chỉ IP cho CPU (nếu kết nối qua Ethernet):
- Nhấp đúp vào CPU trong cửa sổ “Devices & Networks”.
- Chọn tab “PROFINET interface”.
- Đặt địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.
Lưu cấu hình phần cứng.
Bước 4: Thiết lập kết nối PG/PC
Trong STEP 7, chọn “Options” -> “Set PG/PC Interface”.
Chọn giao diện kết nối phù hợp:
- Nếu kết nối qua MPI, chọn “PC Adapter (MPI)”.
- Nếu kết nối qua Ethernet, chọn card mạng Ethernet của máy tính.
Nhấp “OK”.
Bước 5: Tải chương trình xuống CPU
- Trong STEP 7, chọn “PLC” -> “Download”.
- Chọn các khối chương trình cần tải xuống (ví dụ: OB, FC, FB, DB).
- Nhấp “OK” để bắt đầu quá trình tải xuống.
Bước 6: Kiểm tra kết nối và giám sát
- Sau khi tải xuống thành công, bạn có thể chuyển CPU sang chế độ RUN.
- Sử dụng các công cụ giám sát trong STEP 7 (ví dụ: VAT, Watch Table) để kiểm tra trạng thái hoạt động của CPU và các biến.
Lưu ý quan trọng:
- Đảm bảo rằng phiên bản STEP 7 bạn sử dụng tương thích với CPU 319-3 PN/DP.
- Kiểm tra kỹ các kết nối phần cứng trước khi tải chương trình xuống.
- Đặt địa chỉ IP cho CPU phù hợp với mạng của bạn.
- Tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết.
5. Cách Lập Trình Sản Phẩm 6ES7318-3EL01-0AB0
Lập trình cho CPU 319-3 PN/DP, 6ES7318-3EL01-0AB0, là quá trình sáng tạo và logic, biến các ý tưởng điều khiển thành hiện thực.
Với phần mềm STEP 7 (TIA Portal hoặc Simatic Manager) mạnh mẽ và linh hoạt, bạn có thể dễ dàng tạo ra các chương trình điều khiển phức tạp, đáp ứng mọi yêu cầu của ứng dụng, giúp các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật tối ưu hóa quy trình sản xuất, giảm chi phí vận hành và nâng cao năng lực cạnh tranh của doanh nghiệp, đồng thời đảm bảo an toàn lao động và tuân thủ các tiêu chuẩn quốc tế.
Các ngôn ngữ lập trình:
STEP 7 hỗ trợ nhiều ngôn ngữ lập trình khác nhau, cho phép bạn lựa chọn ngôn ngữ phù hợp nhất với kỹ năng và yêu cầu của ứng dụng:
- LAD (Ladder Diagram): Ngôn ngữ hình thang, quen thuộc với các kỹ sư điện, dễ hiểu và dễ sử dụng.
- FBD (Function Block Diagram): Ngôn ngữ khối chức năng, thích hợp cho các ứng dụng có cấu trúc phức tạp.
- STL (Statement List): Ngôn ngữ danh sách lệnh, mạnh mẽ và linh hoạt, cho phép tối ưu hóa mã chương trình.
- SCL (Structured Control Language): Ngôn ngữ điều khiển cấu trúc, tương tự như Pascal, thích hợp cho các ứng dụng đòi hỏi tính toán phức tạp.
- GRAPH (Sequential Function Chart): Ngôn ngữ biểu đồ chức năng tuần tự, thích hợp cho các ứng dụng điều khiển theo trình tự.
Các bước lập trình cơ bản:
Tạo project mới: Mở STEP 7 và tạo một project mới, chọn CPU 319-3 PN/DP (6ES7318-3EL01-0AB0) làm thiết bị mục tiêu.
Cấu hình phần cứng: Thêm CPU và các module I/O vào project, cấu hình địa chỉ và các thông số kết nối.
Tạo các khối chương trình:
- Organization Blocks (OBs): Các khối tổ chức, chứa chương trình chính và các chương trình con được gọi theo chu kỳ hoặc sự kiện.
- Function Blocks (FBs): Các khối chức năng, chứa các chương trình con có thể tái sử dụng, có bộ nhớ riêng.
- Functions (FCs): Các hàm, chứa các chương trình con có thể tái sử dụng, không có bộ nhớ riêng.
- Data Blocks (DBs): Các khối dữ liệu, chứa dữ liệu của chương trình.
Viết chương trình: Sử dụng các ngôn ngữ lập trình được hỗ trợ để viết chương trình điều khiển trong các khối chương trình.
Biên dịch chương trình: STEP 7 sẽ kiểm tra lỗi cú pháp và logic trong chương trình của bạn.
Tải chương trình xuống CPU: Kết nối máy tính với CPU và tải chương trình đã biên dịch xuống.
Kiểm tra và gỡ lỗi: Chạy thử chương trình, sử dụng các công cụ giám sát và gỡ lỗi trong STEP 7 để kiểm tra và sửa lỗi.
Ví dụ lập trình đơn giản (LAD):
// Đọc giá trị từ đầu vào I0.0
LD I0.0
// Nếu I0.0 = 1, đặt đầu ra Q0.0 lên 1
= Q0.0
Mẹo lập trình hiệu quả:
- Sử dụng các tên biến và ký hiệu rõ ràng, dễ hiểu.
- Chia chương trình thành các khối chức năng nhỏ, dễ quản lý và tái sử dụng.
- Thêm các chú thích vào chương trình để giải thích logic và chức năng.
- Sử dụng các công cụ mô phỏng và gỡ lỗi trong STEP 7 để kiểm tra chương trình trước khi tải xuống CPU.
- Tham khảo tài liệu hướng dẫn của Siemens và các tài liệu lập trình PLC khác để nâng cao kỹ năng.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7318-3EL01-0AB0
Trong quá trình vận hành, CPU 6ES7318-3EL01-0AB0 S7-300 đôi khi có thể gặp phải một số lỗi. Tuy nhiên, với kiến thức và kinh nghiệm, bạn hoàn toàn có thể nhanh chóng xác định và khắc phục các sự cố này, đảm bảo hệ thống hoạt động ổn định trở lại.
Dưới đây là một số lỗi thường gặp và các bước xử lý, được trình bày một cách chi tiết và dễ hiểu, giúp bạn tự tin đối phó với các tình huống không mong muốn, sản phẩm có thể giúp các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật tối ưu hóa quy trình sản xuất.
1. Lỗi đèn LED báo lỗi:
Đèn SF (System Fault) sáng đỏ
Nguyên nhân: Lỗi hệ thống nghiêm trọng, có thể do lỗi phần cứng, lỗi cấu hình hoặc lỗi chương trình.
Khắc phục:
- Kiểm tra thông tin lỗi chi tiết trong bộ đệm chẩn đoán (Diagnostic Buffer) của CPU bằng STEP 7.
- Kiểm tra các kết nối phần cứng, đảm bảo các module I/O được cắm chắc chắn và đúng vị trí.
- Kiểm tra cấu hình phần cứng trong STEP 7, đảm bảo đúng loại CPU và các module I/O.
- Kiểm tra chương trình, tìm kiếm các lỗi logic hoặc cú pháp.
- Nếu không tự khắc phục được, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn.
Đèn BF (Bus Fault) sáng đỏ
Nguyên nhân: Lỗi giao tiếp trên mạng PROFIBUS DP hoặc PROFINET.
Khắc phục:
- Kiểm tra cáp mạng, đảm bảo không bị đứt, lỏng hoặc nhiễu.
- Kiểm tra các thiết bị trên mạng, đảm bảo chúng hoạt động bình thường và có địa chỉ đúng.
- Kiểm tra cấu hình mạng trong STEP 7.
- Sử dụng các công cụ chẩn đoán mạng trong STEP 7 để xác định vị trí lỗi.
Đèn MAINT (Maintenance) nhấp nháy
Nguyên nhân: Yêu cầu bảo trì, có thể do hết pin, lỗi bộ nhớ hoặc cần cập nhật firmware.
Khắc phục:
- Kiểm tra thông tin lỗi chi tiết trong bộ đệm chẩn đoán.
- Thay pin nếu cần thiết.
- Thực hiện cập nhật firmware nếu có.
2. Lỗi chương trình không chạy:
Nguyên nhân:
- CPU ở chế độ STOP.
- Lỗi chương trình.
- Lỗi cấu hình phần cứng.
Khắc phục:
- Chuyển CPU sang chế độ RUN.
- Kiểm tra chương trình, tìm kiếm các lỗi logic hoặc cú pháp.
- Kiểm tra cấu hình phần cứng trong STEP 7.
3. Lỗi mất kết nối với máy tính:
Nguyên nhân:
- Cáp kết nối bị lỏng hoặc hỏng.
- Lỗi driver.
- Cấu hình giao diện PG/PC không đúng.
Khắc phục:
- Kiểm tra cáp kết nối.
- Cài đặt lại driver nếu cần thiết.
- Kiểm tra cấu hình giao diện PG/PC trong STEP 7.
4. Lỗi I/O không hoạt động:
Nguyên nhân:
- Module I/O bị lỗi.
- Cấu hình I/O không đúng.
- Lỗi chương trình.
Khắc phục:
Kiểm tra module, Cấu hình, Chương trình.
