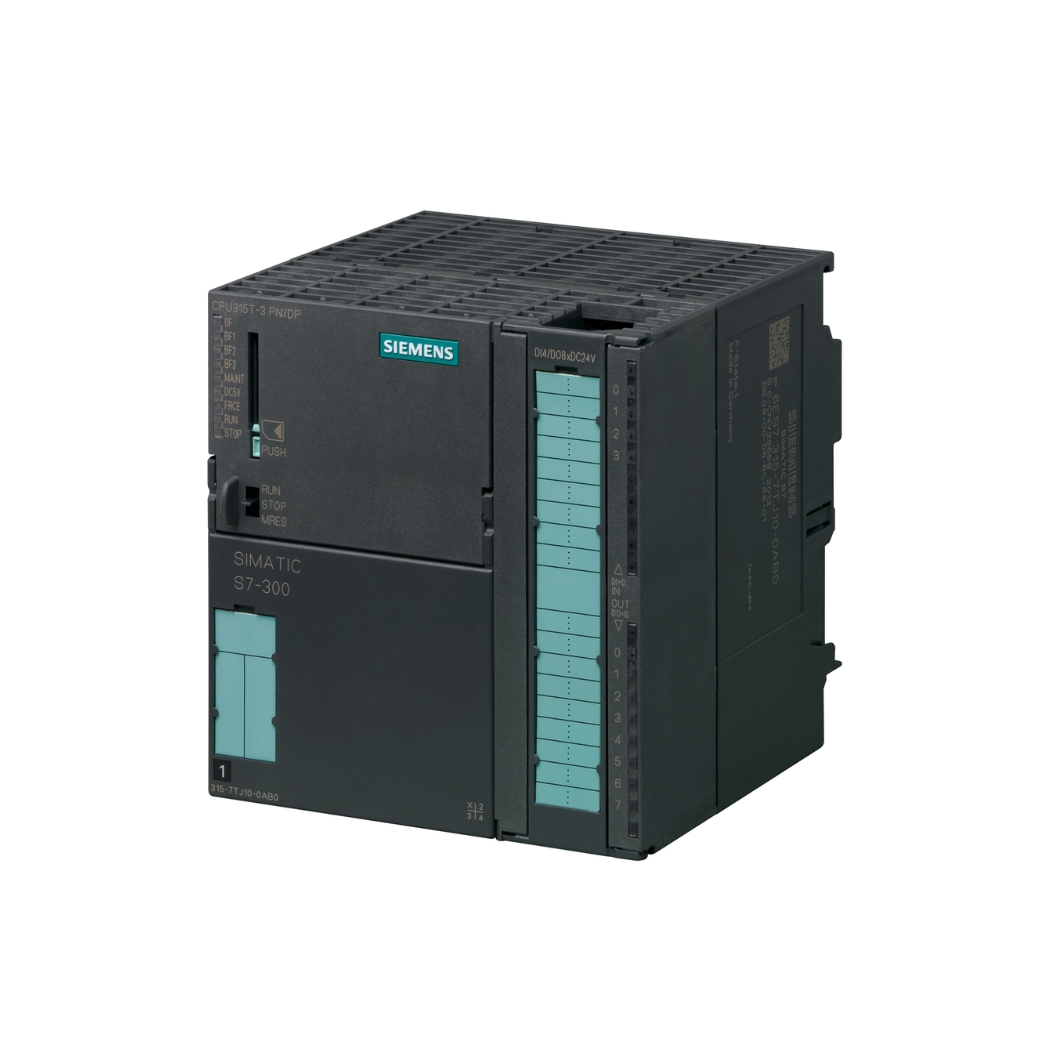

6ES7317-7TK10-0AB0 S7-300 CPU 317T-3 PN/DP, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa, chính là trái tim mang lại sự linh hoạt và hiệu quả vượt trội cho các ứng dụng điều khiển quá trình và công nghệ. thanhthienphu.vn tự hào mang đến giải pháp tự động hóa toàn diện, giúp quý kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm sản xuất, tối ưu chi phí và an tâm vận hành.
1. Thông tin chi tiết về sản phẩm 6ES7317-7TK10-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7317-7TK10-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300 |
| Loại CPU | CPU 317T-3 PN/DP |
| Bộ nhớ chương trình | 1.5 MB |
| Bộ nhớ dữ liệu | 1 MB |
| Giao diện truyền thông | PROFINET (2 cổng), PROFIBUS DP, MPI |
| Tốc độ xử lý bit | 0.05 µs |
| Số lượng I/O tối đa | 1024 |
| Điện áp nguồn | 24 V DC |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 120 x 125 x 130 mm |
| Trọng lượng | Khoảng 650g |
| Ứng dụng | Ứng dụng điều khiển quá trình, điều khiển chuyển động, tự động hóa trong các ngành công nghiệp như: sản xuất, xây dựng, năng lượng,… |
| Ưu điểm nổi trội | Hiệu suất cao, khả năng xử lý mạnh mẽ, tích hợp nhiều tính năng tiên tiến, dễ dàng lập trình và vận hành, độ tin cậy cao, tiết kiệm chi phí đầu tư và vận hành. |
2. Cấu tạo sản phẩm
CPU 317T-3 PN/DP được thiết kế với cấu trúc phần cứng tiên tiến, bao gồm:
- Bộ vi xử lý: Sử dụng chip xử lý tốc độ cao, đảm bảo khả năng thực thi chương trình nhanh chóng và chính xác.
- Bộ nhớ: Dung lượng bộ nhớ lớn (1.5 MB cho chương trình và 1 MB cho dữ liệu) cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu.
- Cổng giao tiếp: Tích hợp nhiều cổng giao tiếp truyền thông (PROFINET, PROFIBUS DP, MPI) giúp kết nối dễ dàng với các thiết bị khác trong hệ thống.
- Khối đầu vào/ra (I/O): Hỗ trợ kết nối với nhiều loại cảm biến, cơ cấu chấp hành, cho phép điều khiển và giám sát toàn diện hệ thống.
- Nguồn cấp: Sử dụng nguồn 24 V DC, đảm bảo an toàn và ổn định cho hệ thống.
3. Các tính năng chính của sản phẩm
CPU 317T-3 PN/DP không chỉ đơn thuần là một bộ xử lý trung tâm, mà còn là một trung tâm điều khiển tích hợp nhiều tính năng tiên tiến, mang lại những lợi ích vượt trội cho người dùng:
- Hiệu suất xử lý cao: Tốc độ xử lý bit nhanh (0.05 µs) cho phép thực hiện các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác.
- Khả năng mở rộng linh hoạt: Hỗ trợ kết nối với nhiều module I/O, module truyền thông, module chức năng, giúp mở rộng hệ thống dễ dàng theo nhu cầu.
- Tích hợp chức năng điều khiển chuyển động (Motion Control): Cho phép điều khiển chính xác vị trí, tốc độ, gia tốc của các động cơ, ứng dụng trong các hệ thống robot, máy CNC,…
- Tích hợp chức năng công nghệ (Technology Functions): Cung cấp các hàm chức năng đặc biệt, hỗ trợ các ứng dụng chuyên biệt như điều khiển PID, điều khiển mờ,…
- Hỗ trợ nhiều ngôn ngữ lập trình: Cho phép người dùng lựa chọn ngôn ngữ lập trình phù hợp với kinh nghiệm và sở thích (LAD, FBD, STL, SCL, CFC).
- Giao diện truyền thông đa dạng: Hỗ trợ các chuẩn truyền thông công nghiệp phổ biến (PROFINET, PROFIBUS DP, MPI), giúp kết nối dễ dàng với các thiết bị khác.
- Tính năng chẩn đoán lỗi: Tích hợp các công cụ chẩn đoán lỗi, giúp phát hiện và xử lý sự cố nhanh chóng, giảm thiểu thời gian dừng máy.
- Độ tin cậy cao: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đảm bảo an toàn và tin cậy cho hệ thống.
- Dễ dàng lập trình và vận hành: Phần mềm STEP 7 cung cấp giao diện trực quan, dễ sử dụng, giúp người dùng dễ dàng lập trình, cấu hình và vận hành hệ thống.
4. Hướng dẫn kết nối sản phẩm với phần mềm
Để kết nối CPU 317T-3 PN/DP với phần mềm STEP 7, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt phần mềm STEP 7.
- Cáp kết nối (MPI, Ethernet) tùy thuộc vào cổng giao tiếp bạn sử dụng.
- CPU 317T-3 PN/DP.
- Nguồn cấp 24 V DC.
Kết nối phần cứng:
- Kết nối nguồn 24 V DC cho CPU.
- Kết nối cáp từ cổng giao tiếp trên CPU (MPI hoặc Ethernet) đến cổng tương ứng trên máy tính.
Cài đặt phần mềm:
- Mở phần mềm STEP 7.
- Tạo một project mới.
- Chọn loại CPU là 317T-3 PN/DP.
- Cấu hình địa chỉ IP (nếu sử dụng kết nối Ethernet).
Thiết lập kết nối:
- Trong STEP 7, chọn “Options” -> “Set PG/PC Interface”.
- Chọn loại giao tiếp (MPI hoặc Ethernet) và cấu hình các thông số phù hợp.
- Nhấn “OK”.
Kiểm tra kết nối:
- Trong STEP 7, chọn “PLC” -> “Download” để tải chương trình xuống CPU.
- Nếu kết nối thành công, chương trình sẽ được tải xuống CPU và bạn có thể bắt đầu lập trình.
5. Cách lập trình sản phẩm
CPU 317T-3 PN/DP hỗ trợ nhiều ngôn ngữ lập trình khác nhau, bao gồm:
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ hình thang, thích hợp cho các kỹ sư điện quen thuộc với mạch logic.
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng khối chức năng, cho phép biểu diễn các thuật toán điều khiển một cách trực quan.
- STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, thích hợp cho các kỹ sư có kinh nghiệm lập trình.
- SCL (Structured Control Language): Ngôn ngữ lập trình cấu trúc, tương tự như Pascal, thích hợp cho các ứng dụng phức tạp.
- CFC (Continuous Function Chart): Ngôn ngữ lập trình đồ họa, cho phép kết nối các khối chức năng một cách liên tục.
Để lập trình CPU 317T-3 PN/DP, bạn cần thực hiện các bước sau:
- Mở phần mềm STEP 7.
- Tạo một project mới hoặc mở project đã có.
- Thêm CPU 317T-3 PN/DP vào project.
- Tạo các khối chương trình (OB, FC, FB, DB).
- Viết chương trình điều khiển bằng ngôn ngữ lập trình mong muốn.
- Biên dịch chương trình.
- Tải chương trình xuống CPU.
- Chạy thử và kiểm tra chương trình.
Ví dụ về chương trình điều khiển động cơ đơn giản bằng LAD:
Network 1: Start/Stop Motor
|---|
|---| I0.0 (Start Button)
| |
|---|
|---|
| |---|
| | Q0.0 (Motor)
|---|
|---|
|---| I0.1 (Stop Button)
|---|
6. Khắc phục một số lỗi thường gặp
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| CPU không lên nguồn | Mất nguồn, nguồn cấp không đủ, hỏng module nguồn. | Kiểm tra nguồn cấp, đảm bảo điện áp đúng 24 V DC. Kiểm tra module nguồn, thay thế nếu cần. |
| Không kết nối được với CPU | Cáp kết nối lỏng, sai địa chỉ IP, cấu hình giao tiếp không đúng. | Kiểm tra cáp kết nối, đảm bảo cắm chặt. Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo cùng dải mạng. Kiểm tra cấu hình giao tiếp trong STEP 7, đảm bảo đúng loại giao tiếp và thông số. |
| Lỗi chương trình | Lỗi cú pháp, lỗi logic, lỗi phần cứng. | Kiểm tra lại cú pháp chương trình, đảm bảo đúng quy tắc của ngôn ngữ lập trình. Sử dụng các công cụ debug trong STEP 7 để tìm và sửa lỗi logic. Kiểm tra phần cứng, đảm bảo các module I/O, module truyền thông hoạt động bình thường. |
| CPU báo lỗi SF (System Fault) | Lỗi hệ thống, lỗi phần cứng, lỗi phần mềm. | Kiểm tra đèn báo lỗi trên CPU để xác định nguyên nhân. Tham khảo tài liệu hướng dẫn sử dụng của Siemens để tìm cách khắc phục. Nếu không tự khắc phục được, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn. |
| CPU báo lỗi BF (Bus Fault) | Lỗi truyền thông trên bus PROFIBUS DP hoặc PROFINET. | Kiểm tra cáp kết nối, đảm bảo không bị đứt, lỏng. Kiểm tra các thiết bị trên bus, đảm bảo hoạt động bình thường. Kiểm tra cấu hình bus trong STEP 7, đảm bảo đúng tốc độ truyền, địa chỉ các thiết bị. |
