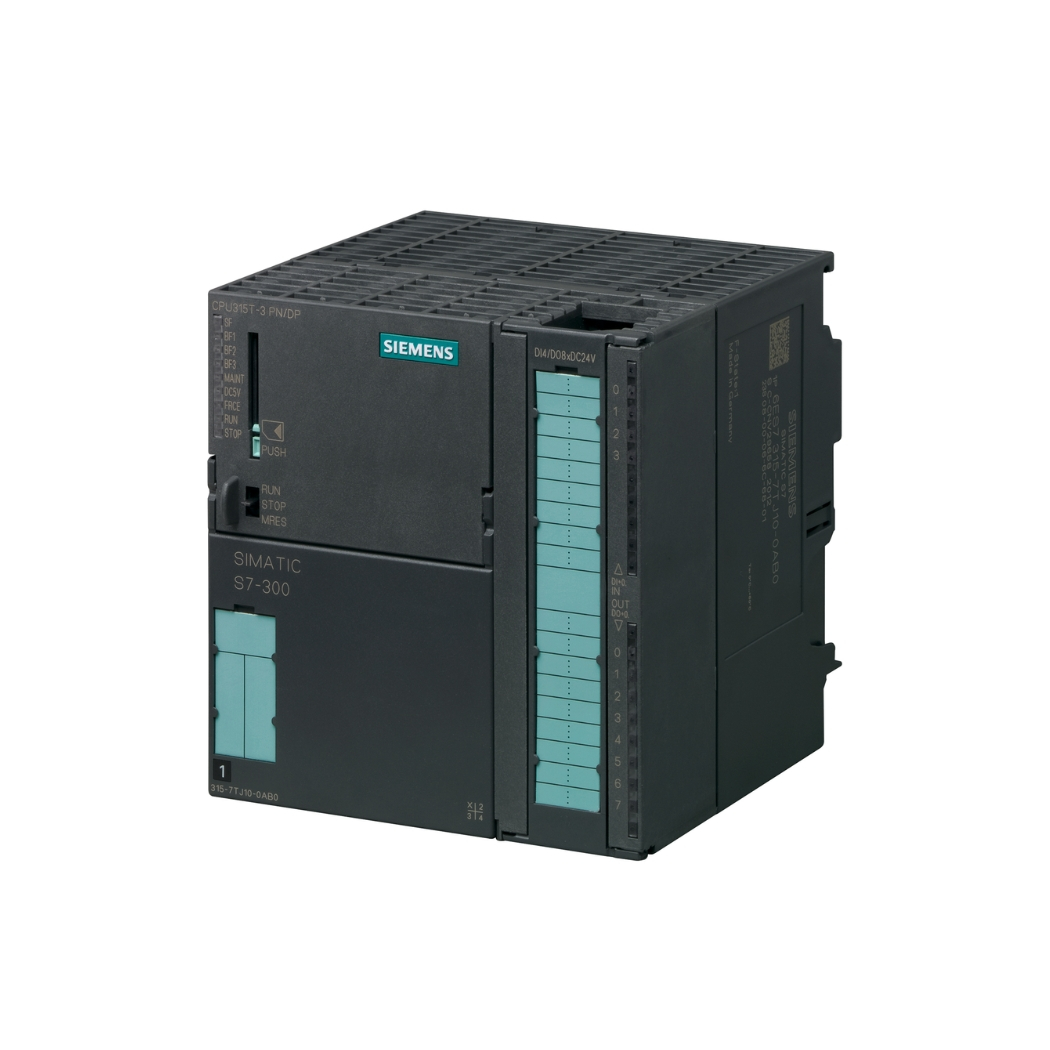

6ES7315-7TJ10-0AB0 S7-300 CPU 315T-3 PN/DP, trái tim của hệ thống tự động hóa, mang đến giải pháp điều khiển mạnh mẽ, linh hoạt và đáng tin cậy cho các ứng dụng công nghiệp đa dạng. Tại thanhthienphu.vn, chúng tôi tự hào cung cấp bộ xử lý trung tâm này, giúp các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm hiệu suất, tối ưu quy trình và kiến tạo tương lai sản xuất thông minh.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7315-7TJ10-0AB0
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7315-7TJ10-0AB0 |
| Dòng sản phẩm | S7-300 |
| Loại CPU | CPU 315T-3 PN/DP |
| Bộ nhớ làm việc | 512 KB |
| Bộ nhớ chương trình | Tích hợp sẵn, có thể mở rộng bằng thẻ nhớ MMC |
| Thời gian thực hiện lệnh | 0.05 µs (bit), 0.1 µs (word), 0.2 µs (floating-point) |
| Giao diện truyền thông | 2 x PROFINET (RJ45), 1 x PROFIBUS DP (RS485) |
| Số lượng I/O tối đa | Phụ thuộc vào cấu hình module mở rộng |
| Điện áp nguồn cấp | 24 VDC |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước | 125 x 130 x 120 mm (Rộng x Cao x Sâu) |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX |
| Phần mềm lập trình | STEP 7 (TIA Portal hoặc Simatic Manager) |
| Ứng dụng điển hình | Điều khiển máy móc, dây chuyền sản xuất, hệ thống xử lý, robot công nghiệp, hệ thống quản lý năng lượng, và nhiều ứng dụng khác trong các ngành công nghiệp như: Sản xuất, Xây dựng, Năng lượng, Tự động hóa… |
| Ưu điểm nổi bật | Hiệu suất cao, tích hợp nhiều cổng giao tiếp, hỗ trợ điều khiển chuyển động, bộ nhớ lớn, khả năng mở rộng linh hoạt, dễ dàng lập trình và bảo trì. |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm 6ES7315-7TJ10-0AB0
CPU 315T-3 PN/DP được thiết kế dạng module, với các thành phần chính sau:
Khối xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các phép toán logic, xử lý dữ liệu và điều khiển hoạt động của toàn bộ hệ thống.
Bộ nhớ: Bao gồm bộ nhớ làm việc (RAM) để lưu trữ dữ liệu tạm thời và bộ nhớ chương trình (ROM/Flash) để lưu trữ chương trình điều khiển. CPU 315T-3 PN/DP có bộ nhớ làm việc 512 KB, đủ lớn để xử lý các ứng dụng phức tạp.
Giao diện truyền thông: Tích hợp 2 cổng PROFINET (Ethernet công nghiệp) và 1 cổng PROFIBUS DP, cho phép kết nối với các thiết bị khác như:
- Các module I/O (vào/ra) để thu thập tín hiệu từ cảm biến và điều khiển các cơ cấu chấp hành.
- Màn hình HMI (giao diện người-máy) để giám sát và điều khiển hệ thống.
- Các PLC khác để tạo thành hệ thống điều khiển phân tán.
- Máy tính để lập trình, giám sát và thu thập dữ liệu.
Khối nguồn: Cung cấp nguồn điện 24 VDC cho CPU và các module mở rộng.
Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi các tác động của môi trường như bụi bẩn, độ ẩm, rung động.
3. Các Tính Năng Chính Của 6ES7315-7TJ10-0AB0
- Hiệu suất xử lý cao: Với thời gian thực hiện lệnh chỉ từ 0.05 µs, CPU 315T-3 PN/DP có thể xử lý các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác.
- Tích hợp chức năng điều khiển chuyển động (Technology CPU): Cho phép điều khiển vị trí, tốc độ và mô-men xoắn của động cơ một cách chính xác, lý tưởng cho các ứng dụng như máy đóng gói, máy công cụ, robot…
- Hỗ trợ đa giao thức truyền thông: PROFINET và PROFIBUS DP là hai giao thức truyền thông công nghiệp phổ biến nhất, cho phép CPU 315T-3 PN/DP kết nối dễ dàng với các thiết bị của nhiều hãng khác nhau.
- Khả năng mở rộng linh hoạt: Có thể kết nối với nhiều module mở rộng I/O để tăng số lượng kênh vào/ra, đáp ứng nhu cầu của các ứng dụng lớn.
- Dễ dàng lập trình: Sử dụng phần mềm STEP 7 (TIA Portal hoặc Simatic Manager) với các ngôn ngữ lập trình quen thuộc như LAD, FBD, STL, SCL, GRAPH.
- Tính năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
- An Toàn và Tin Cậy: Được thiết kế đáp ứng các tiêu chuẩn an toàn công nghiệp nghiêm ngặt, đảm bảo hoạt động ổn định và tin cậy trong môi trường khắc nghiệt.
4. Hướng Dẫn Kết Nối 6ES7315-7TJ10-0AB0
Chuẩn bị:
Máy tính cài đặt phần mềm STEP 7 (TIA Portal hoặc Simatic Manager).
Cáp kết nối:
- MPI adapter (nếu sử dụng Simatic Manager).
- Cáp Ethernet (nếu sử dụng TIA Portal và kết nối qua PROFINET).
CPU 315T-3 PN/DP và các module liên quan (nếu có).
Nguồn 24V DC.
Kết nối phần cứng:
Gắn CPU 315T-3 PN/DP vào rack.
Kết nối nguồn 24 VDC cho CPU và các module.
Kết nối cáp truyền thông từ máy tính đến CPU:
- Nếu sử dụng Simatic Manager: Kết nối MPI adapter vào cổng MPI trên CPU.
- Nếu sử dụng TIA Portal: Kết nối cáp Ethernet vào cổng PROFINET trên CPU.
Cấu hình phần cứng trong phần mềm:
- Mở phần mềm STEP 7.
- Tạo một project mới.
- Thêm CPU 315T-3 PN/DP vào project (chọn đúng mã sản phẩm 6ES7315-7TJ10-0AB0).
- Cấu hình địa chỉ IP cho cổng PROFINET (nếu sử dụng).
- Thêm các module I/O và các thiết bị khác vào cấu hình phần cứng.
Tải cấu hình xuống CPU:
- Kết nối máy tính với CPU.
- Chọn “Download” để tải cấu hình phần cứng xuống CPU.
5. Cách Lập Trình 6ES7315-7TJ10-0AB0
Tạo chương trình:
- Trong STEP 7, tạo các khối chương trình (OB, FB, FC, DB) để tổ chức code.
- Sử dụng các ngôn ngữ lập trình LAD, FBD, STL, SCL hoặc GRAPH để viết code.
Lập trình các chức năng:
- Đọc tín hiệu đầu vào từ các cảm biến.
- Xử lý dữ liệu và thực hiện các phép toán logic.
- Điều khiển các đầu ra để tác động đến các cơ cấu chấp hành.
- Xử lý các tác vụ truyền thông (nếu có).
- Sử dụng các khối hàm có sẵn hoặc tự tạo các hàm riêng để thực hiện các chức năng đặc biệt.
Tải chương trình xuống CPU:
- Kết nối máy tính với CPU.
- Chọn “Download” để tải chương trình xuống CPU.
Kiểm tra và gỡ lỗi:
- Sử dụng các công cụ debug của STEP 7 để kiểm tra hoạt động của chương trình.
- Theo dõi giá trị của các biến, trạng thái của các đầu vào/ra.
- Sửa lỗi (nếu có) và tải lại chương trình.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7315-7TJ10-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| CPU không lên nguồn | Mất nguồn, nguồn không đủ công suất, cầu chì bị cháy. | Kiểm tra nguồn cấp, kiểm tra cầu chì, thay thế nguồn (nếu cần). |
| Đèn LED SF (System Fault) sáng đỏ | Lỗi phần cứng, lỗi cấu hình, lỗi chương trình. | Kiểm tra cấu hình phần cứng, kiểm tra chương trình, sử dụng các công cụ chẩn đoán của STEP 7 để xác định lỗi. |
| Đèn LED BF (Bus Fault) sáng đỏ | Lỗi truyền thông trên mạng PROFIBUS hoặc PROFINET. | Kiểm tra cáp kết nối, kiểm tra địa chỉ các thiết bị trên mạng, kiểm tra cấu hình mạng. |
| Không kết nối được với CPU qua phần mềm | Cáp kết nối bị hỏng, cấu hình sai, địa chỉ IP không đúng. | Kiểm tra cáp kết nối, kiểm tra cấu hình kết nối, kiểm tra địa chỉ IP của máy tính và CPU. |
| Chương trình không chạy đúng | Lỗi logic trong chương trình, cấu hình sai, lỗi phần cứng. | Sử dụng các công cụ debug của STEP 7 để kiểm tra chương trình, kiểm tra cấu hình, kiểm tra phần cứng. |
| Module I/O không hoạt động | Module bị hỏng, kết nối lỏng, cấu hình sai. | Kiểm tra kết nối, kiểm tra cấu hình, thay thế module (nếu cần). |
| Lỗi thời gian thực | Chương trình quá tải, cấu hình thời gian không đúng. | Tối ưu hóa chương trình, kiểm tra cấu hình thời gian thực. |
