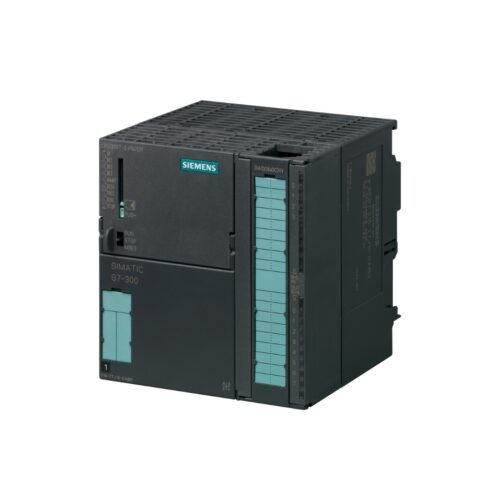

6ES7315-6TG10-0AB0 S7-300 CPU 315T-2DP là bộ xử lý trung tâm lý tưởng cho các ứng dụng tự động hóa phức tạp, mang lại hiệu suất vượt trội và khả năng kết nối linh hoạt.

Thanhthienphu.vn hân hạnh mang đến giải pháp tối ưu này, giúp nâng tầm hệ thống điều khiển của bạn, gia tăng năng suất và giảm thiểu chi phí vận hành.

1. Cấu Tạo Sản Phẩm 6ES7315-6TG10-0AB0

• Bộ vi xử lý: “Trái tim” của CPU, thực hiện các phép tính logic và điều khiển toàn bộ hoạt động của hệ thống. Bộ vi xử lý của 6ES7315-6TG10-0AB0 có tốc độ xử lý cao, đảm bảo thời gian thực hiện lệnh nhanh chóng.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu tạm thời và kết quả tính toán). 6ES7315-6TG10-0AB0 có bộ nhớ lớn, cho phép lưu trữ các chương trình phức tạp và lượng lớn dữ liệu.
• Giao diện I/O: Kết nối CPU với các thiết bị ngoại vi như cảm biến, cơ cấu chấp hành, và các module mở rộng. 6ES7315-6TG10-0AB0 hỗ trợ nhiều loại tín hiệu I/O khác nhau, bao gồm tín hiệu số (digital) và tín hiệu tương tự (analog).
• Giao diện truyền thông: Cho phép CPU giao tiếp với các thiết bị khác trong mạng lưới tự động hóa, chẳng hạn như máy tính, màn hình HMI, và các PLC khác. 6ES7315-6TG10-0AB0 tích hợp sẵn các giao diện PROFIBUS DP và MPI.
• Khối nguồn: Cung cấp nguồn điện ổn định cho CPU hoạt động.
• Vỏ bảo vệ: Vỏ kim loại chắc chắn thiết kế để bảo vệ các thành phần bên trong khỏi các tác động của môi trường như bụi bẩn, độ ẩm và rung động.
• Đèn LED báo trạng thái: Cho phép người dùng dễ dàng theo dõi trạng thái hoạt động của CPU.
• Khe cắm thẻ nhớ: Để mở rộng bộ nhớ chương trình khi cần thiết.
• Cổng kết nối: Bao gồm các cổng kết nối cho nguồn điện, tín hiệu I/O, và truyền thông.

2. Các Tính Năng Chính Của 6ES7315-6TG10-0AB0

• Điều khiển logic: Thực hiện các chương trình điều khiển logic, xử lý tín hiệu I/O, và đưa ra quyết định dựa trên các điều kiện đã được lập trình.
• Điều khiển vị trí: Tích hợp sẵn các khối hàm (function blocks) để điều khiển vị trí chính xác, chẳng hạn như điều khiển động cơ servo.
• Điều khiển vòng kín: Hỗ trợ các thuật toán điều khiển vòng kín (PID) để duy trì các thông số quá trình ở giá trị mong muốn, chẳng hạn như nhiệt độ, áp suất, và lưu lượng.
• Truyền thông: Giao tiếp với các thiết bị khác trong mạng lưới tự động hóa thông qua các giao thức PROFIBUS DP và MPI.
• Chẩn đoán: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
• Bảo mật: Hỗ trợ các tính năng bảo mật để bảo vệ chương trình và dữ liệu khỏi truy cập trái phép.
• Xử lý ngắt: Cho phép CPU phản ứng nhanh chóng với các sự kiện đặc biệt.
• Hẹn giờ và đếm: Tích hợp các bộ đếm và bộ định thời, phục vụ cho các ứng dụng yêu cầu đo thời gian và đếm sự kiện.

3. Hướng Dẫn Kết Nối 6ES7315-6TG10-0AB0 Với Phần Mềm

Để kết nối 6ES7315-6TG10-0AB0 với phần mềm, bạn cần:

1. Phần mềm STEP 7: Đây là phần mềm lập trình và cấu hình cho các PLC S7-300 của Siemens. Bạn cần cài đặt STEP 7 trên máy tính của mình.
2. Cáp MPI hoặc cáp PROFIBUS: Sử dụng cáp MPI để kết nối trực tiếp với CPU qua cổng MPI, hoặc cáp PROFIBUS để kết nối qua mạng PROFIBUS DP.
3. Bộ chuyển đổi (nếu cần): Nếu máy tính của bạn không có cổng MPI hoặc PROFIBUS, bạn cần sử dụng bộ chuyển đổi, chẳng hạn như bộ chuyển đổi USB-MPI hoặc USB-PROFIBUS.

Các bước kết nối:

Kết nối phần cứng:

• Cắm cáp MPI hoặc PROFIBUS vào cổng tương ứng trên 6ES7315-6TG10-0AB0.
• Cắm đầu còn lại của cáp vào cổng trên máy tính hoặc bộ chuyển đổi.
• Kết nối bộ chuyển đổi với máy tính (nếu sử dụng).
• Cấp nguồn cho CPU.

Cấu hình kết nối trong STEP 7:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Trong cửa sổ Hardware Configuration, thêm 6ES7315-6TG10-0AB0 vào cấu hình phần cứng.
• Chọn loại kết nối (MPI hoặc PROFIBUS) và cấu hình các thông số kết nối (địa chỉ, tốc độ truyền, v.v.).
• Kiểm tra kết nối bằng cách nhấn nút “Test Connection”.

4. Cách Lập Trình 6ES7315-6TG10-0AB0

6ES7315-6TG10-0AB0 hỗ trợ các ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3, bao gồm:

• LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ hình thang, quen thuộc với các kỹ sư điện.
• FBD (Function Block Diagram): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, trực quan và dễ hiểu.
• STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, mạnh mẽ và linh hoạt.

Các bước lập trình cơ bản:

• Tạo chương trình: Trong STEP 7, tạo các khối chương trình (OB, FC, FB) để tổ chức chương trình điều khiển.
• Viết mã lệnh: Sử dụng các lệnh và hàm có sẵn trong STEP 7 để viết mã lệnh cho các khối chương trình.
• Biên dịch: Biên dịch chương trình để kiểm tra lỗi và tạo mã máy.
• Nạp chương trình: Nạp chương trình đã biên dịch vào CPU 315T-2DP.
• Chạy thử: Chạy thử chương trình và kiểm tra hoạt động của hệ thống.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7315-6TG10-0AB0

Lỗi đèn SF (System Fault): Đèn SF sáng đỏ báo hiệu có lỗi hệ thống. Nguyên nhân có thể là do lỗi phần cứng, lỗi cấu hình, hoặc lỗi chương trình.

• Kiểm tra: Sử dụng STEP 7 để đọc thông tin chẩn đoán lỗi từ CPU.
• Khắc phục: Xử lý lỗi theo hướng dẫn trong thông tin chẩn đoán.

Lỗi đèn BF (Bus Fault): Đèn BF sáng đỏ báo hiệu có lỗi trên mạng PROFIBUS DP.

• Kiểm tra: Kiểm tra cáp kết nối, các thiết bị trên mạng, và cấu hình mạng.
• Khắc phục: Sửa chữa hoặc thay thế các thành phần bị lỗi.

Lỗi không kết nối được với CPU:

• Kiểm tra: Kiểm tra cáp kết nối, cấu hình kết nối trong STEP 7, và nguồn điện của CPU.
• Khắc phục: Đảm bảo cáp kết nối đúng cách, cấu hình kết nối chính xác, và CPU được cấp nguồn.

Lỗi chương trình:

• Kiểm tra: Sử dụng trình gỡ lỗi trong STEP 7 để theo dõi hoạt động của chương trình và tìm ra lỗi.
• Khắc phục: Sửa lỗi trong mã lệnh.

Lỗi giao tiếp:

• Kiểm tra: cáp kết nối, các thiết bị trên mạng và cấu hình mạng.
• Khắc phục: Sửa chữa hoặc thay thế các thành phần bị lỗi.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đã sẵn sàng nâng cấp hệ thống điều khiển của mình với 6ES7315-6TG10-0AB0 S7-300 CPU 315T-2DP, đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay. Chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng: Đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh: Mang đến cho bạn giải pháp tối ưu với chi phí hợp lý.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu.
• Hỗ trợ kỹ thuật tận tình: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình, và vận hành sản phẩm.
• Dịch vụ hậu mãi chu đáo: Bảo hành, bảo trì, và sửa chữa nhanh chóng, chuyên nghiệp.
