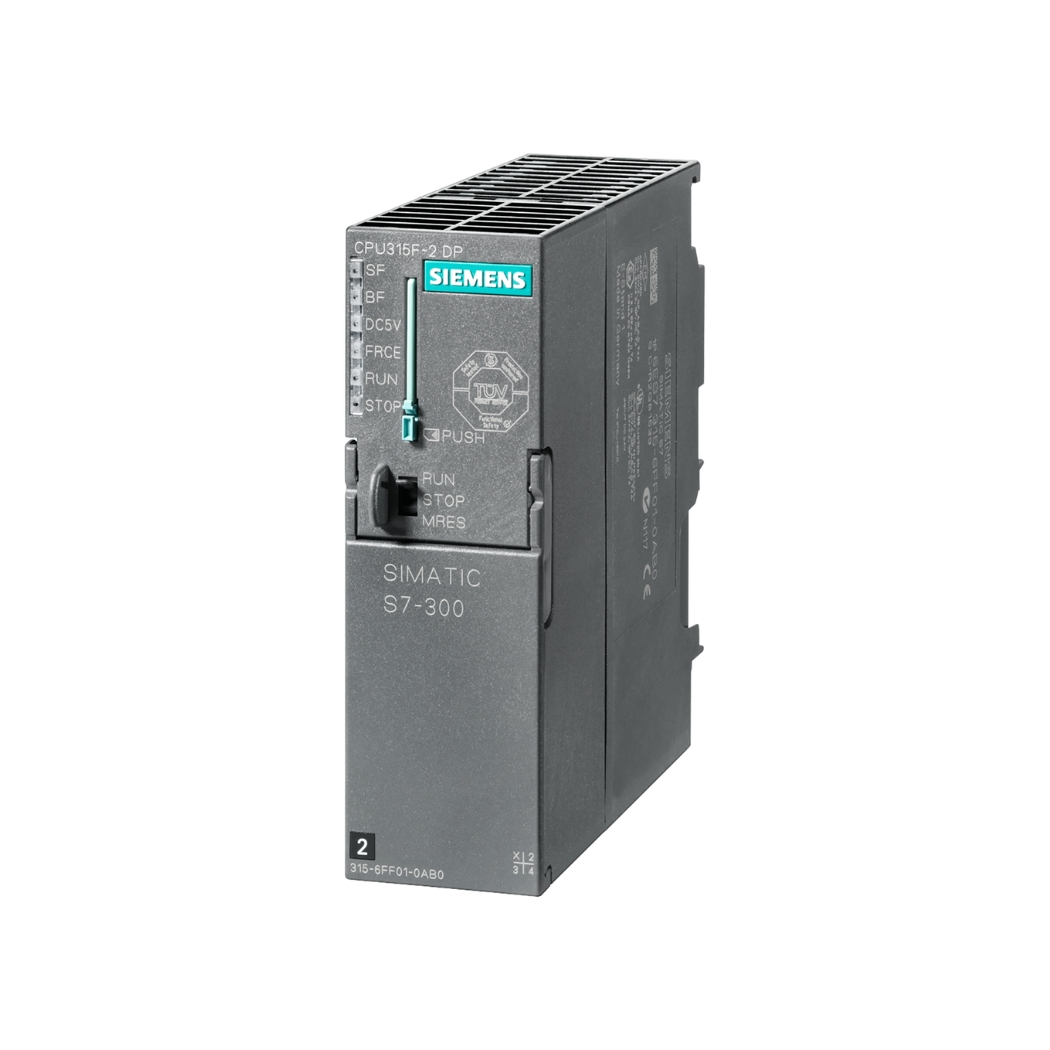

6ES7315-6FF04-0AB0 – S7-300 CPU 315F-2DP

6ES7315-6FF04-0AB0 S7-300 CPU 315F-2DP, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa, là giải pháp hoàn hảo để nâng tầm hiệu suất và độ tin cậy cho các ứng dụng công nghiệp phức tạp. Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm và giải pháp tối ưu, giúp bạn kiến tạo những dây chuyền sản xuất thông minh, an toàn và hiệu quả vượt trội, đồng thời tiết kiệm chi phí vận hành, bảo trì.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7315-6FF04-0AB0

2. Cấu Tạo Sản Phẩm 6ES7315-6FF04-0AB0

6ES7315-6FF04-0AB0 S7-300 CPU 315F-2DP được thiết kế dạng module, với vỏ ngoài làm bằng nhựa cứng chất lượng cao, chống va đập và chống cháy, đảm bảo an toàn trong môi trường công nghiệp. Các thành phần chính bao gồm:

Khối xử lý trung tâm (CPU): Chứa bộ vi xử lý, bộ nhớ chương trình, bộ nhớ dữ liệu, và các bộ đếm, bộ định thời.

Khối nguồn: Cung cấp điện áp 24VDC cho CPU và các module mở rộng.

Cổng kết nối:

• Cổng MPI: Dùng để kết nối với máy tính hoặc các thiết bị lập trình khác.
• Cổng PROFIBUS DP: Hỗ trợ giao thức truyền thông PROFIBUS DP, cho phép kết nối với các thiết bị ngoại vi như biến tần, cảm biến, màn hình HMI…
• Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ chương trình bằng thẻ nhớ MMC.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU (RUN, STOP, ERROR…) và trạng thái truyền thông.

Công tắc chọn chế độ hoạt động: Cho phép chọn chế độ hoạt động của CPU (RUN, STOP, MRES).

3. Các Tính Năng Chính Của Sản Phẩm 6ES7315-6FF04-0AB0

• Tốc độ xử lý vượt trội: Với thời gian xử lý bit chỉ 0.1 µs, CPU 315F-2DP đảm bảo khả năng xử lý nhanh chóng các tác vụ điều khiển phức tạp, đáp ứng yêu cầu thời gian thực của các ứng dụng công nghiệp.
• Bộ nhớ lớn: Bộ nhớ chương trình 384 KB và bộ nhớ dữ liệu 128 KB cho phép lưu trữ các chương trình điều khiển lớn và phức tạp, cũng như dữ liệu quá trình.
• Khả năng mở rộng linh hoạt: CPU 315F-2DP có thể kết nối với nhiều module mở rộng I/O, module chức năng, và module truyền thông, giúp mở rộng hệ thống dễ dàng khi có nhu cầu.
• Tích hợp chức năng an toàn (Fail-safe): Đây là một tính năng đặc biệt quan trọng, giúp đảm bảo an toàn cho người vận hành và thiết bị trong trường hợp xảy ra sự cố. CPU 315F-2DP đạt tiêu chuẩn an toàn SIL 3 (Safety Integrity Level 3) theo tiêu chuẩn IEC 61508.
• Hỗ trợ nhiều giao thức truyền thông: CPU 315F-2DP hỗ trợ các giao thức truyền thông phổ biến như PROFIBUS DP, MPI, giúp kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa.
• Dễ dàng lập trình và cấu hình: CPU 315F-2DP được lập trình bằng phần mềm STEP 7 của Siemens, với giao diện trực quan và nhiều tính năng hỗ trợ, giúp người dùng dễ dàng tạo và chỉnh sửa chương trình điều khiển.

Hãy tưởng tượng, chỉ với một thiết bị nhỏ gọn, bạn có thể:

• Nâng cao năng suất: Tự động hóa quy trình sản xuất, giảm thiểu thời gian chết, tăng tốc độ sản xuất và giảm thiểu sai sót do con người.
• Tiết kiệm chi phí: Giảm tiêu thụ năng lượng, giảm chi phí nhân công, giảm chi phí bảo trì và sửa chữa.
• Đảm bảo an toàn: Bảo vệ người lao động và thiết bị khỏi những nguy cơ tiềm ẩn, tuân thủ các tiêu chuẩn an toàn nghiêm ngặt.
• Nâng cao chất lượng sản phẩm: Kiểm soát chặt chẽ các thông số quá trình, đảm bảo sản phẩm đầu ra đạt chất lượng cao và ổn định.
• Kết nối thông tin liên lạc: Thông qua các giao diện tích hợp, CPU dễ dàng tích hợp vào các mạng lưới lớn hơn, cho phép trao đổi dữ liệu và thông tin liên lạc liền mạch với các hệ thống khác.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7315-6FF04-0AB0 Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 (phiên bản phù hợp với CPU 315F-2DP).
• Cáp kết nối MPI hoặc cáp PROFIBUS DP (tùy thuộc vào cổng kết nối bạn sử dụng).
• CPU 315F-2DP và các module cần thiết (nếu có).

Kết nối phần cứng:

• Kết nối CPU 315F-2DP với nguồn điện 24VDC.
• Kết nối cáp MPI hoặc cáp PROFIBUS DP từ cổng tương ứng trên CPU đến cổng COM hoặc cổng USB trên máy tính (sử dụng bộ chuyển đổi nếu cần).
• Nếu kết nối với các thiết bị khác qua PROFIBUS DP, hãy đảm bảo đấu nối đúng theo sơ đồ mạng PROFIBUS DP.

Cài đặt driver:

• Nếu sử dụng cáp MPI, bạn cần cài đặt driver cho cáp MPI trên máy tính. Driver thường đi kèm với phần mềm STEP 7 hoặc có thể tải về từ trang web của Siemens.
• Nếu sử dụng cáp PROFIBUS DP, driver thường được tích hợp sẵn trong phần mềm STEP 7.

Cấu hình kết nối trong STEP 7:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project đã có.
• Trong cửa sổ project, chọn “Options” -> “Set PG/PC Interface”.
• Trong cửa sổ “Set PG/PC Interface”, chọn giao diện kết nối phù hợp (MPI hoặc PROFIBUS DP) và cấu hình các thông số như tốc độ truyền, địa chỉ…
• Nhấn “OK” để lưu cấu hình.

Kiểm tra kết nối:

• Trong cửa sổ project, chọn CPU 315F-2DP.
• Nhấn nút “Online” trên thanh công cụ.
• Nếu kết nối thành công, bạn sẽ thấy trạng thái của CPU chuyển sang “RUN” và các thông tin về CPU sẽ hiển thị.

5. Cách Lập Trình Sản Phẩm 6ES7315-6FF04-0AB0

Tạo project mới:

• Mở phần mềm STEP 7.
• Chọn “File” -> “New” để tạo một project mới.
• Đặt tên cho project và chọn thư mục lưu trữ.

Thêm CPU vào project:

• Trong cửa sổ project, chọn “Insert” -> “Station” -> “SIMATIC 300 Station”.
• Trong cửa sổ “Hardware Catalog”, tìm và chọn CPU 315F-2DP (6ES7315-6FF04-0AB0).
• Kéo thả CPU vào rack trong cửa sổ cấu hình phần cứng.

Cấu hình phần cứng:

• Thêm các module I/O, module chức năng, và module truyền thông vào rack (nếu có).
• Cấu hình địa chỉ I/O cho các module.
• Cấu hình các thông số truyền thông (nếu sử dụng PROFIBUS DP).

Tạo chương trình:

Trong cửa sổ project, chọn “Blocks”.

Nhấp đúp vào “OB1” (Organization Block 1) để mở trình soạn thảo chương trình.

Viết chương trình điều khiển bằng ngôn ngữ LAD (Ladder Logic), FBD (Function Block Diagram), hoặc STL (Statement List).

• LAD: Ngôn ngữ lập trình dạng sơ đồ bậc thang, dễ học và dễ sử dụng.
• FBD: Ngôn ngữ lập trình dạng khối chức năng, thích hợp cho các ứng dụng có nhiều phép toán và xử lý tín hiệu.
• STL: Ngôn ngữ lập trình dạng câu lệnh, mạnh mẽ và linh hoạt, cho phép thực hiện các tác vụ phức tạp.

Tải chương trình xuống CPU:

• Kết nối máy tính với CPU (như hướng dẫn ở phần trước).
• Trong cửa sổ project, chọn CPU.
• Nhấn nút “Download” trên thanh công cụ để tải chương trình xuống CPU.

Chạy thử và gỡ lỗi:

• Chuyển CPU sang chế độ RUN.
• Quan sát hoạt động của hệ thống và kiểm tra xem chương trình có hoạt động đúng như mong muốn không.
• Sử dụng các công cụ gỡ lỗi trong STEP 7 (như Watch Table, Status Chart) để theo dõi giá trị của các biến và tìm ra lỗi (nếu có).

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7315-6FF04-0AB0

7. Liên Hệ Thanhthienphu Để Được Tư Vấn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa. Chúng tôi không chỉ cung cấp sản phẩm 6ES7315-6FF04-0AB0 S7-300 CPU 315F-2DP chính hãng, chất lượng cao, mà còn mang đến cho bạn:

• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ lắng nghe nhu cầu của bạn, phân tích yêu cầu kỹ thuật và đưa ra giải pháp tối ưu nhất.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình cài đặt, cấu hình, lập trình và vận hành sản phẩm.
• Dịch vụ hậu mãi chu đáo: thanhthienphu.vn cam kết bảo hành sản phẩm theo đúng quy định của nhà sản xuất, cung cấp dịch vụ sửa chữa, bảo trì nhanh chóng và hiệu quả.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn sản phẩm với giá cả hợp lý nhất, cùng nhiều chương trình ưu đãi hấp dẫn.

Liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa!
