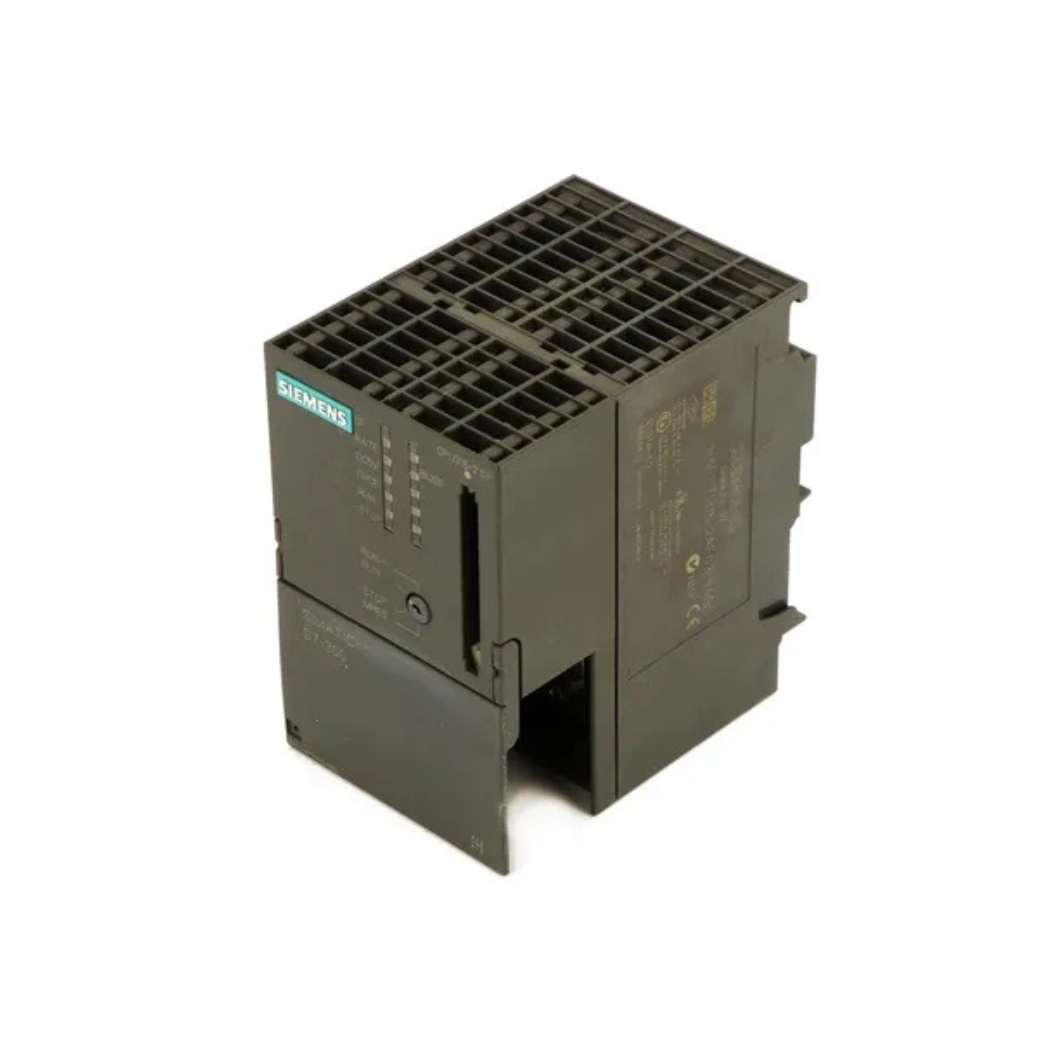

6ES7315-2AF83-0AB0 S7-300 CPU 315-2 DP, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa, là giải pháp hoàn hảo để nâng tầm hiệu suất và độ tin cậy cho dây chuyền sản xuất của bạn.
Thanhthienphu.vn mang đến cho bạn không chỉ sản phẩm chất lượng mà còn là sự đồng hành tận tâm trong suốt quá trình ứng dụng bộ điều khiển lập trình này, từ khâu tư vấn, thiết kế, đến lập trình và bảo trì.
1. Thông tin chi tiết về sản phẩm 6ES7315-2AF83-0AB0
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6ES7315-2AF83-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300 |
| Loại CPU | CPU 315-2 DP |
| Bộ nhớ chương trình | 128 KB |
| Bộ nhớ dữ liệu | 128 KB |
| Thời gian xử lý bit | 0.1 µs |
| Số lượng I/O tối đa | 1024 |
| Giao diện truyền thông | PROFIBUS DP, MPI |
| Điện áp nguồn | 24 V DC |
| Dòng tiêu thụ | 800 mA |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (RxCxS) | 40 x 125 x 130 mm |
| Trọng lượng | Khoảng 270g |
| Tiêu chuẩn | CE, UL, cULus |
| Giá bán | Liên hệ thanhthienphu.vn để có giá tốt nhất |
2. Cấu tạo sản phẩm 6ES7315-2AF83-0AB0
CPU 315-2 DP được thiết kế dạng module, với các thành phần chính:
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Bộ vi xử lý: Thực hiện các phép tính logic và điều khiển hoạt động của hệ thống.
- Bộ nhớ: Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình.
- Cổng giao tiếp: Kết nối với các thiết bị lập trình, màn hình HMI, và các module mở rộng.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU và các lỗi (nếu có).
- Khe cắm thẻ nhớ: Mở rộng bộ nhớ chương trình (tùy chọn).
- Công tắc chọn chế độ hoạt động: RUN/STOP/MRES.
3. Các tính năng chính của 6ES7315-2AF83-0AB0
- Hiệu suất cao: Tốc độ xử lý nhanh, thời gian thực hiện lệnh ngắn, đáp ứng tốt các ứng dụng đòi hỏi tốc độ cao. Theo nghiên cứu của Siemens, CPU 315-2 DP có thể xử lý tới 1000 lệnh bit chỉ trong 0.1 ms.
- Khả năng mở rộng linh hoạt: Có thể kết nối với nhiều module I/O, module chức năng và module truyền thông, đáp ứng nhu cầu mở rộng của hệ thống.
- Tích hợp sẵn cổng PROFIBUS DP: Cho phép kết nối với các thiết bị trường như biến tần, cảm biến, và các PLC khác một cách dễ dàng.
- Hỗ trợ nhiều ngôn ngữ lập trình: LAD, FBD, STL, SCL, GRAPH, giúp người dùng lựa chọn ngôn ngữ phù hợp với trình độ và yêu cầu của ứng dụng.
- Chức năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
- Độ bền cao: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
4. Hướng dẫn kết nối 6ES7315-2AF83-0AB0 với phần mềm
Để kết nối CPU 315-2 DP với phần mềm STEP 7 (phần mềm lập trình cho PLC Siemens), bạn cần:
Chuẩn bị:
- Máy tính cài đặt phần mềm STEP 7.
- Cáp MPI hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp bạn sử dụng).
- CPU 315-2 DP và nguồn cấp 24 V DC.
Kết nối phần cứng:
- Kết nối nguồn cấp 24 V DC cho CPU.
- Kết nối cáp MPI hoặc Ethernet từ máy tính đến cổng MPI hoặc cổng Ethernet trên CPU.
Cấu hình phần mềm:
- Mở phần mềm STEP 7.
- Tạo một project mới.
- Chọn loại CPU là CPU 315-2 DP (6ES7315-2AF83-0AB0).
- Cấu hình địa chỉ MPI hoặc IP cho CPU (nếu cần).
- Thiết lập kết nối giữa máy tính và CPU.
Kiểm tra kết nối:
- Sau khi thiết lập kết nối, bạn có thể kiểm tra trạng thái kết nối trong phần mềm STEP 7.
- Nếu kết nối thành công, bạn có thể bắt đầu lập trình cho CPU.
5. Cách lập trình 6ES7315-2AF83-0AB0
Bạn có thể lập trình cho CPU 315-2 DP bằng các ngôn ngữ lập trình khác nhau trong phần mềm STEP 7:
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng hình thang, thích hợp cho những người quen thuộc với sơ đồ mạch điện.
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng khối chức năng, thích hợp cho các ứng dụng điều khiển logic phức tạp.
- STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, thích hợp cho những người có kinh nghiệm lập trình bằng ngôn ngữ bậc thấp.
- SCL (Structured Control Language): Ngôn ngữ lập trình cấu trúc, tương tự như Pascal, thích hợp cho các ứng dụng đòi hỏi tính toán phức tạp.
- GRAPH: Ngôn ngữ lập trình đồ họa, bạn có thể lập trình theo lưu đồ một cách dễ dàng.
Quy trình lập trình cơ bản:
- Tạo project mới: Mở phần mềm STEP 7 và tạo một project mới.
- Chọn loại CPU: Chọn CPU 315-2 DP (6ES7315-2AF83-0AB0).
- Cấu hình phần cứng: Cấu hình các module I/O, module chức năng và module truyền thông.
- Viết chương trình: Sử dụng một trong các ngôn ngữ lập trình để viết chương trình điều khiển.
- Biên dịch chương trình: Kiểm tra lỗi và biên dịch chương trình.
- Nạp chương trình xuống CPU: Kết nối máy tính với CPU và nạp chương trình đã biên dịch xuống CPU.
- Chạy thử và kiểm tra: Chạy thử chương trình và kiểm tra hoạt động của hệ thống.
6. Khắc phục một số lỗi thường gặp trên 6ES7315-2AF83-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn SF (System Fault) sáng đỏ | Lỗi phần cứng hoặc phần mềm. | Kiểm tra lại các kết nối phần cứng, kiểm tra chương trình, khởi động lại CPU. Nếu lỗi vẫn còn, có thể cần thay thế CPU. |
| Đèn BF (Bus Fault) sáng đỏ | Lỗi truyền thông trên mạng PROFIBUS DP. | Kiểm tra cáp kết nối PROFIBUS DP, kiểm tra địa chỉ các slave trên mạng, kiểm tra cấu hình mạng PROFIBUS DP. |
| Đèn MAINT (Maintenance) sáng | CPU yêu cầu bảo trì. | Kiểm tra thông báo lỗi trong phần mềm STEP 7 để biết nguyên nhân cụ thể và thực hiện các hành động bảo trì cần thiết. |
| CPU không vào chế độ RUN | Công tắc chọn chế độ hoạt động ở vị trí STOP hoặc MRES, lỗi phần cứng hoặc phần mềm. | Chuyển công tắc sang vị trí RUN, kiểm tra các kết nối phần cứng, kiểm tra chương trình, khởi động lại CPU. Nếu lỗi vẫn còn, có thể cần thay thế CPU. |
| Không thể kết nối với CPU | Cáp kết nối bị lỗi, cấu hình phần mềm không đúng. | Kiểm tra cáp kết nối, kiểm tra cấu hình kết nối trong phần mềm STEP 7, đảm bảo rằng địa chỉ MPI hoặc IP của CPU được cấu hình đúng. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn gặp bất kỳ khó khăn nào trong quá trình sử dụng 6ES7315-2AF83-0AB0 S7-300 CPU 315-2 DP, hoặc nếu bạn muốn tìm hiểu thêm về sản phẩm và các giải pháp tự động hóa của Siemens, đừng ngần ngại liên hệ với thanhthienphu.vn.
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Chúng tôi luôn sẵn lòng hỗ trợ bạn với đội ngũ kỹ sư giàu kinh nghiệm, nhiệt tình và chuyên nghiệp.
Thanhthienphu.vn không chỉ cung cấp sản phẩm mà còn là người bạn đồng hành đáng tin cậy của bạn trên con đường chinh phục tự động hóa.
Hãy để chúng tôi giúp bạn biến những ý tưởng thành hiện thực, nâng tầm sản xuất và kinh doanh của bạn lên một tầm cao mới!
