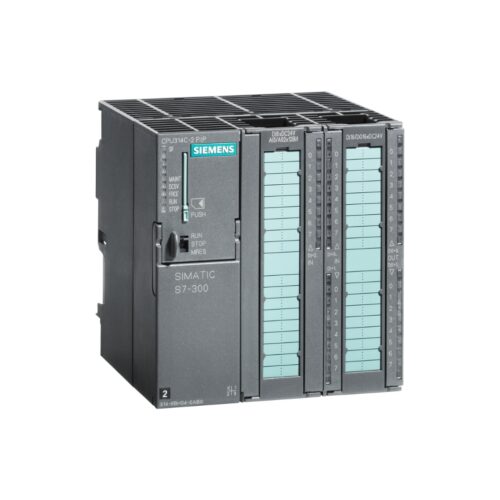

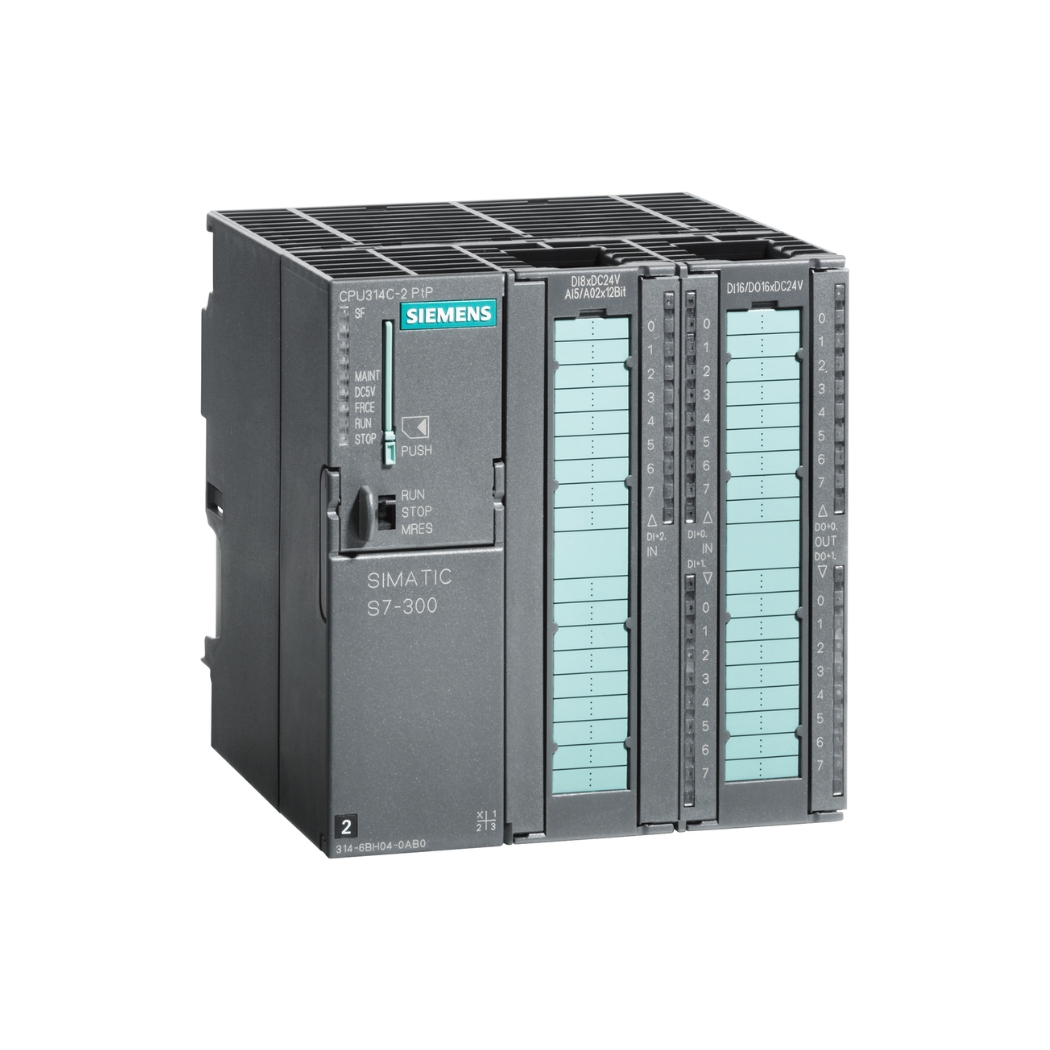

6ES7314-6CH04-0AB0 S7-300 CPU 314-2 DP: Bộ điều khiển lập trình mạnh mẽ, giải pháp tự động hóa tối ưu cho các kỹ sư điện và doanh nghiệp Việt Nam. Thanhthienphu.vn tự hào mang đến cho bạn thiết bị chính hãng, chất lượng, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp nâng tầm hệ thống điều khiển của bạn lên một tầm cao mới.
1. Thông tin chi tiết về sản phẩm 6ES7314-6CH04-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7314-6CH04-0AB0 |
| Dòng sản phẩm | S7-300 |
| Loại CPU | CPU 314-2 DP |
| Bộ nhớ chương trình | 192 KB |
| Bộ nhớ dữ liệu | 64 KB |
| Thời gian xử lý bit | 0.06 µs |
| Số lượng I/O tối đa | 1024 (Digital), 256 (Analog) |
| Giao tiếp | PROFIBUS DP (master/slave), MPI |
| Điện áp nguồn | 24V DC |
| Dòng tiêu thụ | 850 mA |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 120 x 125 x 130 mm |
| Trọng lượng | Khoảng 650g |
| Tiêu chuẩn | CE, UL, cULus |
| Phần mềm lập trình | STEP 7 (TIA Portal hoặc STEP 7 v5.x) |
| Ứng dụng | Điều khiển máy móc, dây chuyền sản xuất, hệ thống xử lý, giám sát và điều khiển quá trình… |
2. Cấu tạo sản phẩm 6ES7314-6CH04-0AB0
CPU 314-2 DP được thiết kế dạng module, với các thành phần chính sau:
- Vỏ bảo vệ: Làm bằng nhựa cứng, chịu va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Khối xử lý trung tâm (CPU): Chứa bộ vi xử lý, bộ nhớ chương trình, bộ nhớ dữ liệu, và các mạch điện tử khác, thực hiện các phép tính logic và điều khiển.
- Cổng giao tiếp: Bao gồm cổng PROFIBUS DP (12 Mbit/s) để kết nối với các thiết bị khác trong mạng, và cổng MPI để lập trình và kết nối với màn hình HMI.
- Khe cắm module mở rộng: Cho phép kết nối thêm các module I/O, module chức năng để mở rộng khả năng của PLC.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU (RUN, STOP, ERROR,…) và trạng thái truyền thông.
- Đầu nối nguồn: Cung cấp nguồn điện 24V DC cho CPU hoạt động.
- Các đầu nối I/O: Kết nối với các cảm biến, cơ cấu chấp hành (động cơ, van,…) để thu thập tín hiệu và điều khiển thiết bị.
3. Các tính năng chính của 6ES7314-6CH04-0AB0
- Hiệu suất xử lý cao: Với thời gian xử lý bit chỉ 0.06 µs, CPU 314-2 DP có khả năng thực hiện các chương trình điều khiển phức tạp một cách nhanh chóng và chính xác.
- Bộ nhớ lớn: Bộ nhớ chương trình 192 KB và bộ nhớ dữ liệu 64 KB cho phép lưu trữ các chương trình lớn và nhiều dữ liệu.
- Tích hợp sẵn cổng PROFIBUS DP: Hỗ trợ giao tiếp tốc độ cao với các thiết bị khác trong mạng PROFIBUS, như biến tần, màn hình HMI, các trạm I/O từ xa.
- Khả năng mở rộng linh hoạt: Có thể kết nối với nhiều loại module mở rộng I/O, module chức năng, đáp ứng nhu cầu đa dạng của các ứng dụng.
- Hỗ trợ nhiều ngôn ngữ lập trình: Lập trình bằng các ngôn ngữ LAD, FBD, STL, SCL, CFC trong phần mềm STEP 7.
- Tính năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp dễ dàng phát hiện và khắc phục sự cố.
- Độ tin cậy cao: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Dễ dàng sử dụng và bảo trì: Phần mềm lập trình trực quan, giao diện thân thiện, dễ dàng cấu hình và bảo trì.
4. Hướng dẫn kết nối 6ES7314-6CH04-0AB0 với phần mềm STEP 7 (TIA Portal hoặc STEP 7 v5.x)
Chuẩn bị:
- CPU 314-2 DP.
- Cáp MPI hoặc cáp Ethernet (tùy thuộc vào phiên bản STEP 7 bạn sử dụng).
- Máy tính cài đặt phần mềm STEP 7 (TIA Portal hoặc STEP 7 v5.x).
- Nguồn điện 24V DC.
Kết nối phần cứng:
- Cấp nguồn 24V DC cho CPU.
- Kết nối cáp MPI hoặc cáp Ethernet từ cổng MPI trên CPU đến cổng COM hoặc cổng Ethernet trên máy tính.
Cài đặt phần mềm:
- Cài đặt phần mềm STEP 7 (TIA Portal hoặc STEP 7 v5.x) trên máy tính.
- Cài đặt driver cho cáp kết nối (nếu cần).
Tạo project mới:
- Mở phần mềm STEP 7.
- Tạo một project mới.
- Chọn loại CPU là S7-300 và model là CPU 314-2 DP (6ES7314-6CH04-0AB0).
Cấu hình phần cứng:
- Trong cửa sổ Hardware Configuration, thêm CPU 314-2 DP vào rack.
- Cấu hình địa chỉ IP (nếu sử dụng kết nối Ethernet) hoặc địa chỉ MPI cho CPU.
- Thêm các module mở rộng (nếu có) vào rack và cấu hình địa chỉ I/O.
Kết nối với CPU:
- Chọn menu PLC > Download to download cấu hình phần cứng xuống CPU.
- Chọn menu PLC > Online để kết nối với CPU.
5. Cách lập trình 6ES7314-6CH04-0AB0
Tạo chương trình:
- Trong cửa sổ Project Tree, chọn Blocks.
- Tạo các khối chương trình (OB, FB, FC, DB) để tổ chức chương trình.
- Viết chương trình bằng các ngôn ngữ LAD, FBD, STL, SCL, hoặc CFC.
Sử dụng các khối chức năng có sẵn:
- STEP 7 cung cấp nhiều khối chức năng có sẵn, như timer, counter, bộ so sánh, bộ điều khiển PID,…
- Sử dụng các khối chức năng này để đơn giản hóa việc lập trình.
Lập trình điều khiển tuần tự:
- Sử dụng các lệnh logic (AND, OR, NOT,…) để điều khiển trình tự hoạt động của chương trình.
- Sử dụng các lệnh nhảy (Jump) để thay đổi luồng thực hiện chương trình.
Lập trình điều khiển liên tục:
Sử dụng các khối chức năng điều khiển PID để điều khiển các biến quá trình (nhiệt độ, áp suất, lưu lượng,…).
Xử lý dữ liệu:
- Sử dụng các lệnh di chuyển dữ liệu (Move) để truyền dữ liệu giữa các vùng nhớ.
- Sử dụng các lệnh toán học (Add, Sub, Mul, Div,…) để thực hiện các phép tính.
Giao tiếp:
Sử dụng các khối chức năng giao tiếp để truyền thông với các thiết bị khác qua PROFIBUS DP hoặc MPI.
Download chương trình:
Sau khi viết xong chương trình, chọn menu PLC > Download để download chương trình xuống CPU.
Kiểm tra và gỡ lỗi:
- Sử dụng chức năng Monitor/Modify trong STEP 7 để giám sát trạng thái của chương trình và các biến.
- Sử dụng chức năng Breakpoint để dừng chương trình tại các điểm নির্দিষ্ট để kiểm tra.
6. Khắc phục một số lỗi thường gặp với 6ES7314-6CH04-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn SF (System Fault) sáng đỏ | Lỗi phần cứng hoặc phần mềm. | Kiểm tra lại kết nối phần cứng, kiểm tra lại chương trình, kiểm tra nguồn điện. Nếu lỗi vẫn còn, có thể CPU bị hỏng và cần thay thế. |
| Đèn BF (Bus Fault) sáng đỏ | Lỗi giao tiếp PROFIBUS DP. | Kiểm tra lại cáp kết nối PROFIBUS DP, kiểm tra địa chỉ các slave trên mạng, kiểm tra terminator của mạng PROFIBUS DP. |
| CPU không vào RUN mode | Lỗi chương trình, sai cấu hình phần cứng, hoặc nguồn điện không đủ. | Kiểm tra lại chương trình, kiểm tra lại cấu hình phần cứng trong STEP 7, kiểm tra điện áp nguồn cấp cho CPU có đủ 24V DC không. |
| Không kết nối được với CPU | Sai địa chỉ IP/MPI, cáp kết nối bị lỗi, driver chưa được cài đặt đúng cách. | Kiểm tra lại địa chỉ IP/MPI trong STEP 7, kiểm tra cáp kết nối, cài đặt lại driver cho cáp kết nối. |
| I/O không hoạt động | Lỗi module I/O, dây kết nối bị lỏng, hoặc sai cấu hình I/O trong STEP 7. | Kiểm tra lại module I/O, kiểm tra dây kết nối, kiểm tra lại cấu hình I/O trong STEP 7. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng nâng cấp hệ thống tự động hóa của mình với 6ES7314-6CH04-0AB0 S7-300 CPU 314-2 DP? Hãy để thanhthienphu.vn đồng hành cùng bạn!
Chúng tôi tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín, chuyên cung cấp các sản phẩm Siemens chính hãng, chất lượng cao, trong đó có CPU 314-2 DP. Đến với thanhthienphu.vn, bạn sẽ nhận được:
- Sản phẩm chính hãng: Cam kết 100% sản phẩm chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Giá tham khảo (cập nhật tháng 5/2024) 15.500.000 VND.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm, sẵn sàng tư vấn giải pháp tối ưu nhất cho bạn.
- Hỗ trợ kỹ thuật tận tâm: Dịch vụ hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ.
- Bảo hành chính hãng: Chế độ bảo hành theo tiêu chuẩn của Siemens, đảm bảo quyền lợi của khách hàng.
- Dịch vụ hậu mãi chu đáo: Luôn lắng nghe và tiếp thu ý kiến phản hồi của khách hàng, không ngừng nâng cao chất lượng dịch vụ.
Đừng bỏ lỡ cơ hội sở hữu bộ điều khiển lập trình 6ES7314-6CH04-0AB0 S7-300 CPU 314-2 DP với giá tốt nhất và dịch vụ hoàn hảo nhất! Hãy liên hệ ngay với thanhthienphu.vn qua:
