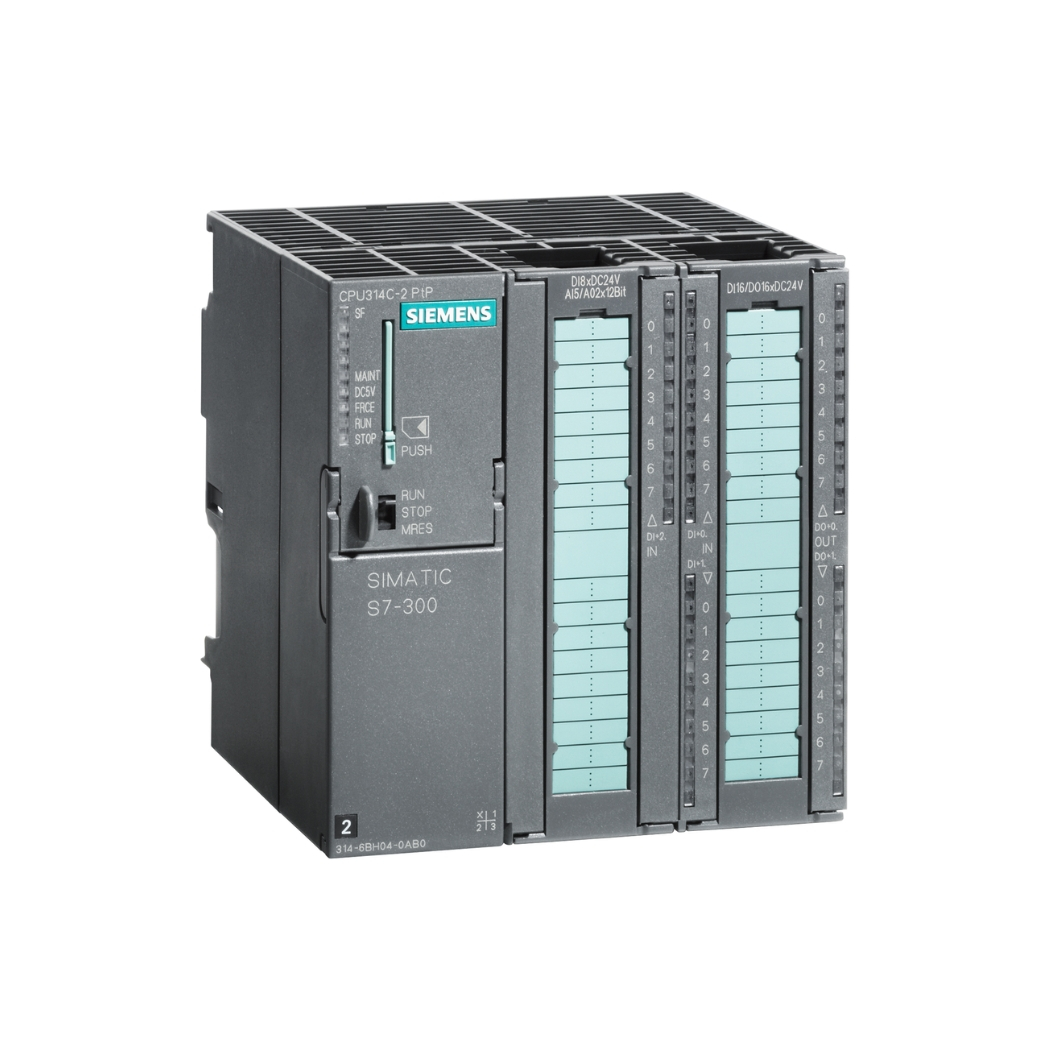

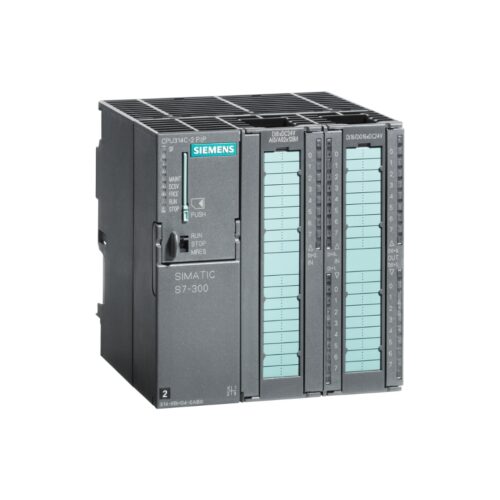

6ES7314-6BH04-0AB0 – SIMATIC S7-300 Compact CPU 314C-2 PTP Siemens

Download tài liệu PLC S7-300

➢ PLC S7-300 Catalogue

6ES7314-6BH04-0AB0 S7-300 CPU 314C-2 là bộ điều khiển lập trình PLC nhỏ gọn nhưng mạnh mẽ từ Siemens, là giải pháp lý tưởng để tự động hóa các quy trình sản xuất và nâng cao hiệu suất cho doanh nghiệp của bạn.

Hãy đến với thanhthienphu.vn, nơi chúng tôi cung cấp bộ xử lý trung tâm này cùng dịch vụ tư vấn tận tâm, giúp bạn tối ưu hóa hệ thống điều khiển và đạt được những bước tiến vượt bậc trong sản xuất.

1. Cấu Tạo Sản Phẩm 6ES7314-6BH04-0AB0

• Bộ vi xử lý (Microprocessor): Là trung tâm xử lý của CPU, thực hiện các phép tính toán, logic và điều khiển hoạt động của toàn bộ hệ thống.
• Bộ nhớ (Memory): Bao gồm bộ nhớ chương trình (program memory) để lưu trữ chương trình điều khiển, bộ nhớ dữ liệu (data memory) để lưu trữ dữ liệu biến, các tham số và bộ nhớ làm việc (work memory) để lưu trữ các dữ liệu tạm thời trong quá trình xử lý.
• Các cổng vào/ra số (Digital Input/Output): Cho phép kết nối với các cảm biến (sensor) và cơ cấu chấp hành (actuator) dạng số (digital).
• Các cổng vào/ra tương tự (Analog Input/Output): Cho phép kết nối với các cảm biến và cơ cấu chấp hành dạng tương tự (analog).
• Bộ đếm tốc độ cao (High-Speed Counter): Dùng để đếm xung từ các encoder hoặc cảm biến tốc độ, phục vụ cho các ứng dụng điều khiển vị trí, tốc độ.
• Cổng truyền thông (Communication Ports): Hỗ trợ các giao thức truyền thông như Profibus DP và MPI, cho phép CPU giao tiếp với các thiết bị khác trong mạng, như màn hình HMI, máy tính, các PLC khác.
• Nguồn (Power Supply): Cung cấp điện áp 24 VDC cho CPU hoạt động.
• Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, các cổng vào/ra và lỗi hệ thống.
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi các tác động của môi trường như bụi bẩn, độ ẩm, rung động.

2. Các Tính Năng Chính Của Sản Phẩm 6ES7314-6BH04-0AB0

• Tích hợp sẵn các cổng vào/ra số và tương tự: Giúp bạn dễ dàng kết nối với các thiết bị ngoại vi mà không cần thêm module mở rộng.
• Bộ đếm tốc độ cao: Cho phép bạn thực hiện các ứng dụng đếm xung, đo tốc độ, và điều khiển vị trí một cách chính xác.
• Cổng giao tiếp PROFIBUS DP: Hỗ trợ kết nối mạng tốc độ cao, cho phép bạn trao đổi dữ liệu với các thiết bị khác trong hệ thống một cách nhanh chóng và tin cậy.
• Bộ nhớ chương trình lớn: Cho phép bạn lập trình các ứng dụng phức tạp mà không lo thiếu dung lượng.
• Tính năng bảo mật cao: Bảo vệ chương trình và dữ liệu của bạn khỏi những truy cập trái phép.
• Khả năng mở rộng linh hoạt: Bạn có thể dễ dàng thêm các module mở rộng để tăng số lượng I/O hoặc thêm các chức năng đặc biệt.
• Hỗ trợ nhiều ngôn ngữ lập trình: STEP 7, Ladder Logic (LAD), Function Block Diagram (FBD), Statement List (STL), S7-GRAPH

3. Hướng Dẫn Kết Nối Sản Phẩm 6ES7314-6BH04-0AB0 Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 (phiên bản tương thích).
• Cáp lập trình MPI hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp bạn sử dụng).
• CPU 6ES7314-6BH04-0AB0.
• Nguồn cấp 24V DC.

Kết nối phần cứng:

• Cấp nguồn 24V DC cho CPU.
• Kết nối cáp lập trình từ cổng MPI trên CPU đến cổng COM trên máy tính (nếu sử dụng cáp MPI) hoặc kết nối cáp Ethernet từ cổng Ethernet trên CPU đến cổng Ethernet trên máy tính (nếu sử dụng cáp Ethernet).

Cài đặt driver:

Nếu sử dụng cáp MPI, bạn cần cài đặt driver cho cáp. Driver thường đi kèm với cáp hoặc có thể tải về từ trang web của Siemens.

Cấu hình phần mềm STEP 7:

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project hiện có.
• Trong cửa sổ “Hardware Configuration”, chọn loại CPU là “CPU 314C-2 DP” và cấu hình địa chỉ MPI hoặc địa chỉ IP (nếu sử dụng Ethernet).
• Chọn “PG/PC Interface” và cấu hình thông số kết nối (ví dụ: chọn cổng COM và tốc độ truyền nếu sử dụng cáp MPI).

Kết nối online:

• Nhấn nút “Online” để kết nối với CPU.
• Nếu kết nối thành công, bạn có thể tải chương trình xuống CPU, giám sát trạng thái của CPU, và thực hiện các thao tác khác.

4. Cách Lập Trình Sản Phẩm 6ES7314-6BH04-0AB0

Lập trình cho 6ES7314-6BH04-0AB0 S7-300 CPU 314C-2 được thực hiện thông qua phần mềm STEP 7 của Siemens. Bạn có thể sử dụng các ngôn ngữ lập trình khác nhau như Ladder Logic (LAD), Function Block Diagram (FBD), Statement List (STL) và S7-GRAPH.

Ví dụ đơn giản về lập trình điều khiển động cơ bằng Ladder Logic (LAD):

Giả sử bạn muốn điều khiển một động cơ (địa chỉ Q0.0) bằng một nút nhấn khởi động (địa chỉ I0.0) và một nút nhấn dừng (địa chỉ I0.1).

Network 1: Khởi động động cơ
      I0.0     Q0.0
------| |------( )

Network 2: Duy trì động cơ
      Q0.0     Q0.0
------| |------( )

Network 3: Dừng động cơ
      I0.1
------|/|

Giải thích:

• Network 1: Khi nút nhấn khởi động (I0.0) được nhấn, cuộn dây đầu ra Q0.0 được kích hoạt, làm cho động cơ chạy.
• Network 2: Tiếp điểm thường mở của Q0.0 được mắc song song với nút nhấn khởi động (I0.0), tạo thành mạch tự duy trì. Khi nút nhấn khởi động được nhả ra, động cơ vẫn tiếp tục chạy do tiếp điểm Q0.0 đã đóng.
• Network 3: Khi nút nhấn dừng (I0.1) được nhấn, tiếp điểm thường đóng của I0.1 mở ra, ngắt mạch tự duy trì và làm cho động cơ dừng lại.

Đây chỉ là một ví dụ đơn giản. Bạn có thể lập trình các ứng dụng phức tạp hơn bằng cách sử dụng các khối hàm, bộ đếm, bộ định thời, và các lệnh khác trong STEP 7. Thanhthienphu.vn có đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ bạn lập trình và triển khai các giải pháp tự động hóa theo yêu cầu.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7314-6BH04-0AB0

Đèn LED SF (System Fault) sáng đỏ:

• Nguyên nhân: Lỗi hệ thống, có thể do lỗi phần cứng, lỗi cấu hình, hoặc lỗi chương trình.
• Khắc phục: Kiểm tra lại cấu hình phần cứng, kiểm tra chương trình, kiểm tra nguồn cấp, và thử khởi động lại CPU. Nếu lỗi vẫn còn, có thể CPU bị hỏng và cần được thay thế.

Đèn LED BF (Bus Fault) sáng đỏ:

• Nguyên nhân: Lỗi giao tiếp trên mạng PROFIBUS DP.
• Khắc phục: Kiểm tra lại cáp kết nối PROFIBUS DP, kiểm tra địa chỉ các slave trên mạng, kiểm tra tốc độ truyền, và kiểm tra terminator.

Không thể kết nối online với CPU:

• Nguyên nhân: Sai cấu hình kết nối, lỗi cáp lập trình, hoặc lỗi driver.
• Khắc phục: Kiểm tra lại cấu hình kết nối trong STEP 7, kiểm tra cáp lập trình, cài đặt lại driver, và thử khởi động lại máy tính.

Chương trình không chạy đúng:

• Nguyên nhân: Lỗi logic trong chương trình.
• Khắc phục: Sử dụng chức năng giám sát online trong STEP 7 để kiểm tra trạng thái của các biến, các khối hàm, và các lệnh. Sửa lỗi logic trong chương trình.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Kính chào quý kỹ sư, kỹ thuật viên, nhà quản lý và chủ doanh nghiệp! thanhthienphu.vn hiểu rằng việc lựa chọn một bộ điều khiển PLC phù hợp là một quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu quả và sự thành công của dự án.

Tại sao bạn nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp CPU 6ES7314-6BH04-0AB0 S7-300 CPU 314C-2 chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu và ngân sách.
• Hỗ trợ kỹ thuật tận tình: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, giúp bạn giải quyết mọi vấn đề trong quá trình sử dụng sản phẩm.
• Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn.
• Chế độ bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens.
• Địa chỉ tin cậy: Quý khách có thế đến trực tiếp tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Đừng ngần ngại, hãy nhấc máy lên và gọi ngay cho chúng tôi qua hotline 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá ưu đãi nhất cho 6ES7314-6BH04-0AB0 S7-300 CPU 314C-2.

thanhthienphu.vn luôn sẵn lòng đồng hành cùng bạn trên con đường chinh phục thành công!
