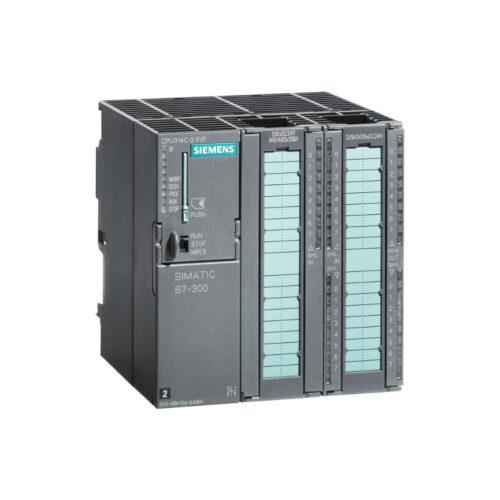

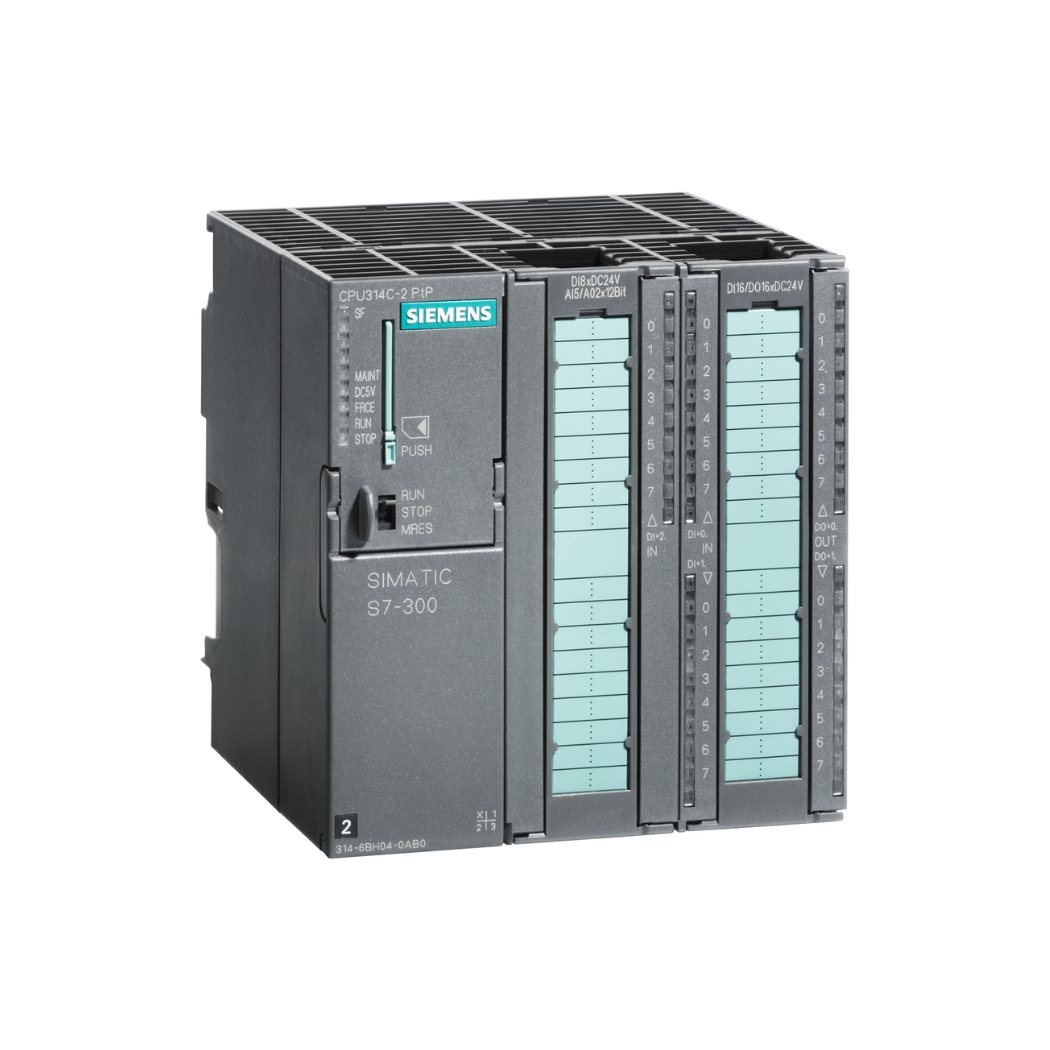

6ES7314-6BF00-0AB0 S7-300 CPU 314C-2 PTP

6ES7314-6BF00-0AB0 S7-300 CPU 314C-2 PTP, bộ xử lý trung tâm nhỏ gọn nhưng mạnh mẽ từ Siemens, là giải pháp lý tưởng để nâng tầm hệ thống điều khiển tự động của bạn, mang lại hiệu suất vượt trội và khả năng kết nối linh hoạt.

Thanhthienphu.vn tự hào cung cấp bộ điều khiển lập trình này, đồng hành cùng các kỹ sư điện, nhà quản lý kỹ thuật trên hành trình hiện đại hóa sản xuất, tối ưu hóa quy trình và gia tăng lợi nhuận bền vững.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7314-6BF00-0AB0

2. Cấu Tạo Sản Phẩm 6ES7314-6BF00-0AB0

CPU 314C-2 PTP được thiết kế với các thành phần chính sau:

Vỏ bảo vệ: Làm bằng nhựa cứng, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

Cổng kết nối:

• Cổng nguồn: Kết nối với nguồn điện 24V DC.
• Cổng MPI: Dùng để kết nối với máy tính, màn hình HMI hoặc các thiết bị khác trong mạng MPI.
• Cổng PtP: Hỗ trợ giao tiếp RS232 hoặc RS485, cho phép kết nối với các thiết bị ngoại vi như modem, máy in, …
• Các cổng I/O: Kết nối với các cảm biến, cơ cấu chấp hành, …
• Khe cắm thẻ nhớ MMC: Lưu trữ chương trình và dữ liệu.

Bộ xử lý trung tâm (CPU): Thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các hoạt động của PLC.

Bộ nhớ:

• Bộ nhớ chương trình (Work Memory): Lưu trữ chương trình điều khiển.
• Bộ nhớ dữ liệu (Load Memory): Lưu trữ dữ liệu, các biến trung gian, …
• Bộ nhớ hệ thống (System Memory): Lưu trữ các thông tin cấu hình hệ thống.

Các khối chức năng tích hợp:

• Bộ đếm tốc độ cao (HSC): Đếm các xung từ encoder, đo tốc độ, vị trí, …
• Bộ phát xung (PTO): Phát ra các xung vuông, điều khiển động cơ bước, servo, …
• Khối điều khiển PID: Thực hiện các thuật toán điều khiển PID, duy trì giá trị đặt của các biến quá trình.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, các lỗi, …

3. Các Tính Năng Chính Của Sản Phẩm 6ES7314-6BF00-0AB0

Xử lý tốc độ cao: Với thời gian thực hiện lệnh bit chỉ 0.1 µs và lệnh word 0.2 µs, CPU 314C-2 PTP đảm bảo khả năng xử lý nhanh chóng, đáp ứng các ứng dụng đòi hỏi thời gian thực.

Bộ nhớ lớn: Bộ nhớ chương trình 192 KB và bộ nhớ dữ liệu 64 KB cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu.

Tích hợp nhiều I/O: Với 24 đầu vào số (DI), 16 đầu ra số (DO), 4 đầu vào tương tự (AI) và 2 đầu ra tương tự (AO), CPU 314C-2 PTP đáp ứng nhu cầu kết nối với nhiều loại cảm biến và cơ cấu chấp hành khác nhau.

Hỗ trợ nhiều ngôn ngữ lập trình: STEP 7 hỗ trợ các ngôn ngữ lập trình LAD, FBD, STL, SCL, CFC, GRAPH, giúp người dùng dễ dàng lựa chọn ngôn ngữ phù hợp với trình độ và yêu cầu của ứng dụng.

Giao tiếp đa dạng:

• MPI (Multi-Point Interface): Giao tiếp cơ bản, tốc độ truyền thông lên đến 12 Mbit/s.
• PtP (Point-to-Point): Hỗ trợ giao tiếp RS232/RS485, linh hoạt kết nối với các thiết bị ngoại vi.

Chức năng đặc biệt:

• Bộ đếm tốc độ cao (HSC): 4 kênh, tần số đếm lên đến 60 kHz, đáp ứng các ứng dụng đếm xung, đo tốc độ, vị trí.
• Bộ phát xung (PTO): 2 kênh, tần số phát xung lên đến 2.5 kHz, điều khiển động cơ bước, servo.
• Điều khiển PID: Tích hợp sẵn các khối hàm PID, giúp dễ dàng thực hiện các vòng điều khiển PID.

Khả năng mở rộng: Có thể mở rộng số lượng I/O thông qua các module mở rộng, đáp ứng nhu cầu của các hệ thống lớn.

Dễ dàng sửa lỗi và bảo trì: Thanhthienphu.vn cung cấp tài liệu hướng dẫn, hỗ trợ kỹ thuật online 24/7

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7314-6BF00-0AB0 Với Phần Mềm

Bước 1: Chuẩn bị phần cứng

• CPU 6ES7314-6BF00-0AB0 S7-300 CPU 314C-2 PTP.
• Máy tính cài đặt phần mềm STEP 7 (TIA Portal hoặc Simatic Manager).
• Cáp kết nối MPI hoặc cáp PC Adapter USB A2 (nếu sử dụng cổng USB).
• Nguồn điện 24V DC.

Bước 2: Cài đặt phần mềm STEP 7

• Tải phần mềm STEP 7 từ trang web của Siemens hoặc sử dụng đĩa cài đặt đi kèm.
• Cài đặt phần mềm theo hướng dẫn.

Bước 3: Kết nối phần cứng

Kết nối CPU với nguồn điện 24V DC.

Kết nối CPU với máy tính thông qua cáp MPI hoặc cáp PC Adapter USB A2.

• Nếu sử dụng cáp MPI: Kết nối một đầu cáp vào cổng MPI trên CPU và đầu còn lại vào cổng COM trên máy tính.
• Nếu sử dụng cáp PC Adapter USB A2: Kết nối một đầu cáp vào cổng MPI trên CPU và đầu còn lại vào cổng USB trên máy tính.

Bước 4: Thiết lập kết nối trong phần mềm STEP 7

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project đã có.
• Trong cửa sổ project, chọn “PLC” -> “Set PG/PC Interface”.
• Trong hộp thoại “Set PG/PC Interface”, chọn loại giao tiếp phù hợp (MPI hoặc PC Adapter USB).
• Chọn cổng COM hoặc cổng USB tương ứng với kết nối phần cứng.
• Thiết lập tốc độ truyền thông (baud rate) phù hợp với CPU (thường là 187.5 kbps).
• Nhấn “OK” để lưu cài đặt.

Bước 5: Kiểm tra kết nối

• Trong cửa sổ project, chọn “PLC” -> “Download” để tải chương trình xuống CPU.
• Nếu kết nối thành công, chương trình sẽ được tải xuống CPU và đèn LED trên CPU sẽ hiển thị trạng thái hoạt động.
• Nếu kết nối không thành công, kiểm tra lại các bước trên và đảm bảo rằng tất cả các kết nối đều đúng và chắc chắn.

5. Cách Lập Trình Sản Phẩm 6ES7314-6BF00-0AB0

Bước 1: Tạo project mới

• Mở phần mềm STEP 7.
• Chọn “File” -> “New” để tạo một project mới.
• Đặt tên cho project và chọn thư mục lưu trữ.
• Chọn loại CPU là “SIMATIC 300” -> “CPU 314C-2 PTP”.
• Chọn ngôn ngữ lập trình (LAD, FBD, STL, …).

Bước 2: Cấu hình phần cứng

• Trong cửa sổ project, nhấp đúp vào “Hardware”.
• Trong cửa sổ “Hardware Configuration”, thêm các module I/O (nếu có) vào rack.
• Cấu hình địa chỉ I/O cho các module.
• Cấu hình các thông số giao tiếp (MPI, PtP).

Bước 3: Viết chương trình

Trong cửa sổ project, mở “Program blocks”.

Tạo các khối chương trình (OB, FC, FB, DB).

Viết chương trình điều khiển bằng ngôn ngữ đã chọn.

• Sử dụng các lệnh, hàm có sẵn trong thư viện của STEP 7.
• Tổ chức chương trình thành các network, rung, …
• Chú thích rõ ràng các đoạn code.

Ví dụ (LAD):

// Network 1: Điều khiển động cơ
//
// I0.0: Nút nhấn Start
// I0.1: Nút nhấn Stop
// Q0.0: Động cơ

Network 1
  LD     I0.0    // Load Input 0.0 (Start button)
  AN     I0.1    // AND NOT Input 0.1 (Stop button)
  =      Q0.0    // Assign to Output 0.0 (Motor)

Bước 4: Nạp chương trình

• Kết nối CPU với máy tính (xem hướng dẫn kết nối ở trên).
• Trong cửa sổ project, chọn “PLC” -> “Download” để tải chương trình xuống CPU.

Bước 5: Kiểm tra hoạt động

• Chuyển CPU sang chế độ RUN.
• Sử dụng chức năng “Monitor/Modify” trong STEP 7 để giám sát trạng thái của các biến, I/O.
• Kiểm tra xem chương trình có hoạt động đúng như mong đợi không.
• Nếu có lỗi, sử dụng chức năng “Online diagnostics” để tìm và sửa lỗi.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7314-6BF00-0AB0

Lỗi nguồn:

• Biểu hiện: Đèn LED nguồn trên CPU không sáng.
• Nguyên nhân: Mất nguồn, nguồn điện không đủ, cầu chì bị đứt.
• Khắc phục: Kiểm tra nguồn điện, kiểm tra cầu chì, thay thế nguồn điện (nếu cần).

Lỗi kết nối:

• Biểu hiện: Không thể kết nối với CPU, không thể tải chương trình xuống CPU.
• Nguyên nhân: Cáp kết nối bị hỏng, cổng kết nối bị lỏng, cài đặt giao tiếp không đúng.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra cổng kết nối, kiểm tra cài đặt giao tiếp trong STEP 7.

Lỗi lập trình:

• Biểu hiện: Chương trình không chạy, chạy không đúng, báo lỗi.
• Nguyên nhân: Lỗi cú pháp, lỗi logic, sử dụng sai lệnh, …
• Khắc phục: Sử dụng chức năng “Online diagnostics” trong STEP 7 để tìm và sửa lỗi. Kiểm tra lại code, chú thích, …

Lỗi phần cứng:

• Biểu hiện: Đèn LED báo lỗi trên CPU sáng, CPU không hoạt động
• Nguyên nhân: Module I/O bị hỏng, CPU bị lỗi.
• Khắc phục: Thay thế module I/O bị hỏng (nếu có), liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ (nếu CPU bị lỗi).

Lỗi thẻ nhớ:

• Biểu hiện: CPU không khởi động được, báo lỗi liên quan đến thẻ nhớ.
• Nguyên nhân: Thẻ nhớ bị hỏng, định dạng không đúng.
• Khắc phục: Thay thế thẻ nhớ mới, định dạng thẻ nhớ theo đúng chuẩn của Siemens.

Lỗi RUN/STOP:

• Biểu hiện: Chế độ CPU không hoạt động
• Nguyên nhân: Cần gạt chế độ RUN/STOP không đúng vị trí
• Khắc phục: Gạt lại vị trí RUN/STOP trên CPU
