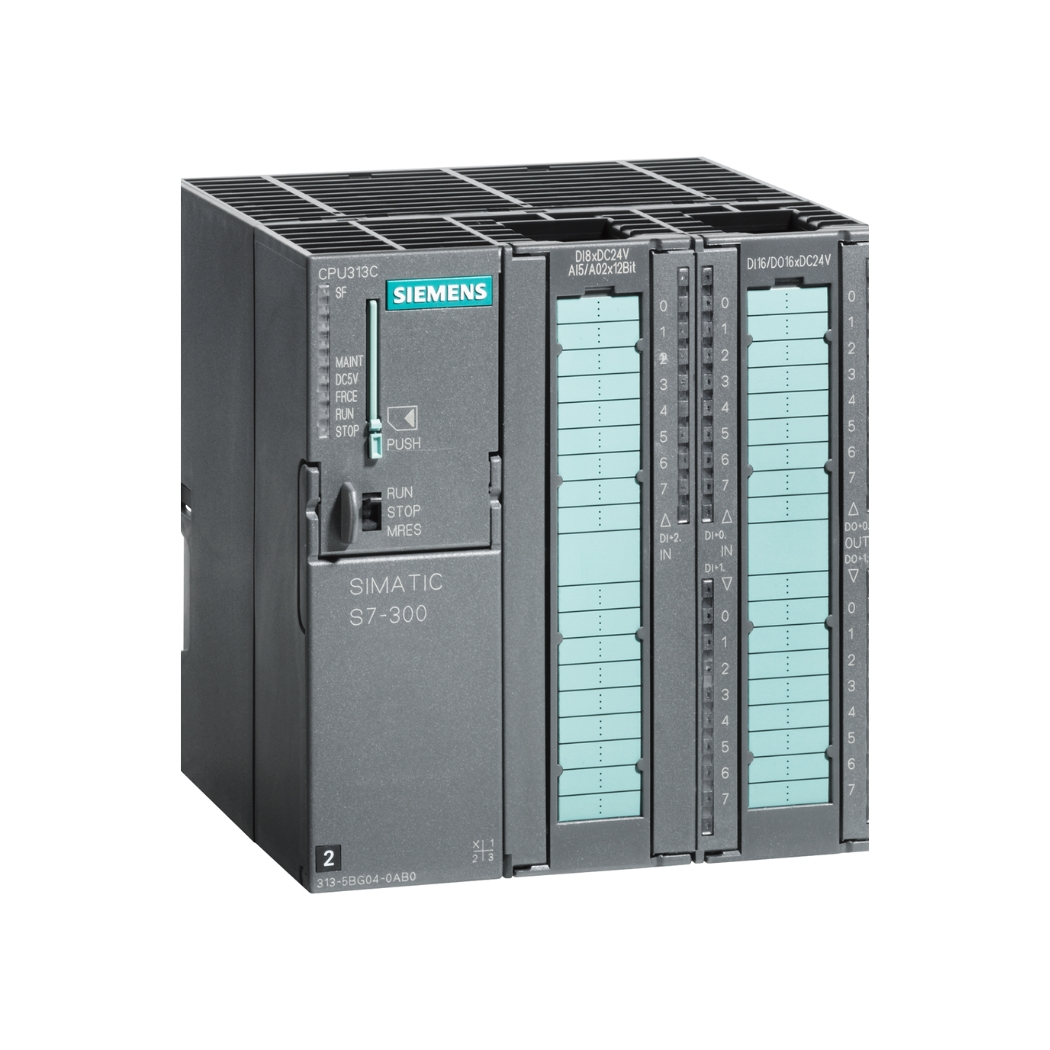

6ES7313-5BG04-0AB0 PLC S7-300 CPU 313C là bộ điều khiển lập trình mạnh mẽ, giải pháp tự động hóa tối ưu cho các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật, chủ doanh nghiệp nhỏ và vừa, nâng tầm hiệu suất và mở ra cánh cửa thành công.

Hãy đến với thanhthienphu.vn, nơi cung cấp những thiết bị điện công nghiệp uy tín, chất lượng, cùng bạn kiến tạo tương lai.

1. Cấu Tạo Sản Phẩm 6ES7313-5BG04-0AB0

• Vỏ bảo vệ: Làm từ nhựa cao cấp, chống va đập, chống bụi, bảo vệ các linh kiện bên trong.
• Cổng kết nối: Bao gồm các cổng MPI, PROFIBUS DP, cổng nguồn và các cổng I/O tích hợp, được bố trí khoa học, dễ dàng kết nối.
• Bộ vi xử lý: Chip xử lý mạnh mẽ, đảm bảo tốc độ xử lý nhanh và chính xác.
• Bộ nhớ: Bao gồm bộ nhớ chương trình và bộ nhớ dữ liệu, cho phép lưu trữ lượng lớn dữ liệu và chương trình điều khiển.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, giúp người dùng dễ dàng theo dõi và kiểm tra.
• Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ khi cần thiết.
• Khối đầu vào/ra số (Digital Input/Output): Tích hợp 24 đầu vào số và 16 đầu ra số, cho phép kết nối với nhiều loại cảm biến và cơ cấu chấp hành khác nhau.
• Khối đầu vào/ra tương tự (Analog Input/Output): Tích hợp 4 đầu vào tương tự và 2 đầu ra tương tự, cho phép xử lý các tín hiệu analog từ các thiết bị đo lường.

2. Các Tính Năng Chính Của 6ES7313-5BG04-0AB0

• Tốc độ xử lý nhanh: Với bộ vi xử lý mạnh mẽ, PLC này có khả năng xử lý các lệnh điều khiển một cách nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng thời gian thực.
• Bộ nhớ dung lượng lớn: Bộ nhớ chương trình 128 KB và bộ nhớ dữ liệu 40 KB cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu vận hành.
• Tích hợp sẵn nhiều cổng truyền thông: Hỗ trợ các chuẩn truyền thông phổ biến như MPI, PROFIBUS DP, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa.
• Tích hợp sẵn các bộ đếm tốc độ cao: Hỗ trợ các ứng dụng đếm xung, đo tốc độ, điều khiển vị trí chính xác.
• Hỗ trợ nhiều loại module mở rộng: Dễ dàng mở rộng số lượng I/O và chức năng khi cần thiết.
• Lập trình dễ dàng với phần mềm STEP 7: Phần mềm lập trình chuyên nghiệp, giao diện thân thiện, hỗ trợ nhiều ngôn ngữ lập trình như LAD, FBD, STL.
• Chức năng chẩn đoán lỗi từ xa: Giúp nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Độ bền cao, hoạt động ổn định: Thiết kế chắc chắn, linh kiện chất lượng cao, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

3. Hướng Dẫn Kết Nối 6ES7313-5BG04-0AB0

Bước 1: Chuẩn bị

• PLC 6ES7313-5BG04-0AB0 CPU 313C: Đảm bảo PLC ở trạng thái tốt, đã được cấp nguồn.
• Máy tính: Cài đặt phần mềm STEP 7 (phiên bản tương thích).
• Cáp kết nối: Sử dụng cáp MPI hoặc cáp PROFIBUS DP tùy theo cổng kết nối bạn muốn sử dụng.

Bước 2: Kết nối phần cứng

• Kết nối một đầu cáp vào cổng MPI hoặc PROFIBUS DP trên PLC.
• Kết nối đầu cáp còn lại vào cổng tương ứng trên máy tính (thường là cổng COM hoặc cổng USB thông qua bộ chuyển đổi).

Bước 3: Cài đặt driver (nếu cần)

Nếu sử dụng bộ chuyển đổi USB-MPI hoặc USB-PROFIBUS, bạn cần cài đặt driver tương ứng cho bộ chuyển đổi. Driver thường đi kèm với bộ chuyển đổi hoặc có thể tải về từ trang web của nhà sản xuất.

Bước 4: Thiết lập kết nối trong STEP 7

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project có sẵn.
• Trong cửa sổ “Set PG/PC Interface”, chọn loại kết nối (MPI hoặc PROFIBUS) và cổng kết nối tương ứng.
• Chọn “OK” để lưu cài đặt.

Bước 5: Kiểm tra kết nối

• Trong cửa sổ “SIMATIC Manager”, chọn “PLC” -> “Accessible Nodes”.
• Nếu kết nối thành công, bạn sẽ thấy PLC của mình trong danh sách các thiết bị có thể truy cập.

4. Cách Lập Trình 6ES7313-5BG04-0AB0

Bước 1: Tạo project mới

• Mở phần mềm STEP 7.
• Chọn “File” -> “New” để tạo một project mới.
• Đặt tên cho project và chọn thư mục lưu trữ.

Bước 2: Cấu hình phần cứng

• Trong cửa sổ “SIMATIC Manager”, chọn “Insert” -> “Station” -> “SIMATIC 300 Station”.
• Trong cửa sổ “Hardware”, chọn “Insert” -> “Rack” -> “Rail”.
• Chọn “Insert” -> “PS” -> chọn loại nguồn phù hợp.
• Chọn “Insert” -> “CPU” -> “CPU 313C” -> chọn đúng mã sản phẩm 6ES7313-5BG04-0AB0.
• Chọn “Insert” -> “IM” -> chọn các module mở rộng (nếu có).
• Cấu hình địa chỉ I/O cho các module.

Bước 3: Viết chương trình

• Trong cửa sổ “SIMATIC Manager”, mở thư mục “Blocks”.
• Chọn “Insert” -> “Program” -> “Blocks” -> “OB1” (Organization Block – Khối chương trình chính).
• Sử dụng các ngôn ngữ lập trình LAD, FBD hoặc STL để viết chương trình điều khiển.

Ví dụ: Viết chương trình điều khiển động cơ chạy/dừng bằng nút nhấn sử dụng ngôn ngữ LAD.

Bước 4: Nạp chương trình xuống PLC

• Kết nối máy tính với PLC.
• Trong cửa sổ “SIMATIC Manager”, chọn “PLC” -> “Download”.
• Chọn “OK” để bắt đầu nạp chương trình.

Bước 5: Chạy thử và kiểm tra

• Chuyển PLC sang chế độ RUN.
• Nhấn nút Start (I0.0) để khởi động động cơ (Q0.0).
• Nhấn nút Stop (I0.1) để dừng động cơ.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7313-5BG04-0AB0
