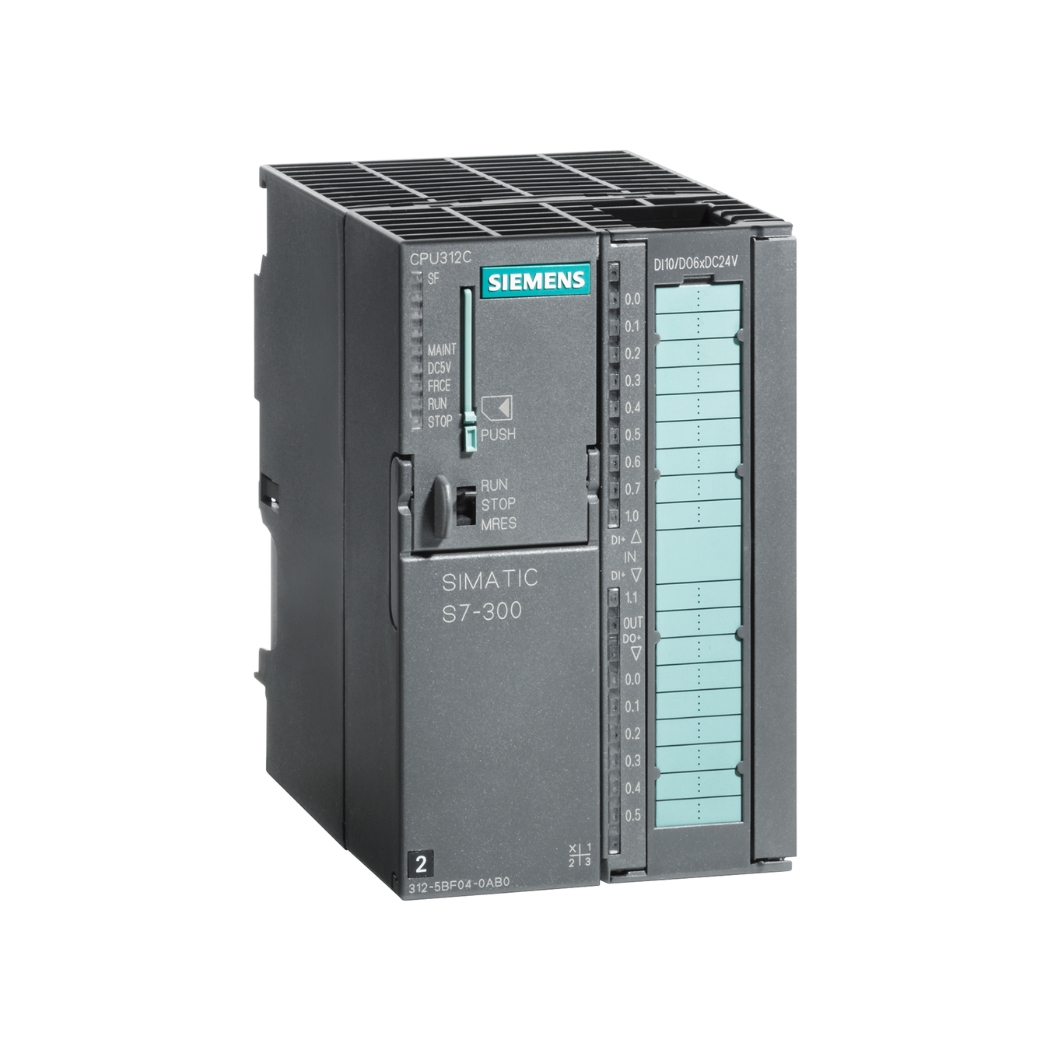

6ES7312-5BF04-0AB0 S7-300 CPU 312C là bộ lập trình khả trình cỡ nhỏ gọn của Siemens, chính là trái tim của hệ thống tự động hóa, mang đến giải pháp điều khiển linh hoạt và mạnh mẽ cho các ứng dụng công nghiệp đa dạng.

Thiết bị lập trình logic này giúp nâng cao hiệu suất, tối ưu hóa quy trình sản xuất và đảm bảo an toàn vận hành, đồng thời tiết kiệm chi phí đáng kể cho doanh nghiệp, được cung cấp tại thanhthienphu.vn.

1. Cấu tạo sản phẩm 6ES7312-5BF04-0AB0 S7-300 CPU 312C

• Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU (RUN, STOP, ERROR…), trạng thái các cổng I/O, và trạng thái truyền thông.
• Cổng kết nối MPI: Dùng để kết nối với máy tính để lập trình, giám sát và chẩn đoán lỗi.
• Khe cắm thẻ nhớ MMC: Lưu trữ chương trình và dữ liệu.
• Các cổng I/O tích hợp: Bao gồm 10 đầu vào số (DI) và 6 đầu ra số (DO).
• Công tắc chọn chế độ hoạt động: RUN (chạy chương trình), STOP (dừng chương trình), MRES (xóa bộ nhớ).

2. Các tính năng chính của sản phẩm 6ES7312-5BF04-0AB0

• Hiệu suất xử lý cao: Với thời gian xử lý bit chỉ 0.1 µs, CPU 312C đáp ứng nhanh chóng các yêu cầu điều khiển, giúp tăng tốc độ sản xuất và giảm thiểu thời gian chết. Theo nghiên cứu của Siemens, CPU S7-300 có thể tăng hiệu suất lên đến 30% so với các thế hệ PLC trước đó.
• Bộ nhớ lớn: Bộ nhớ chương trình 384 KB và bộ nhớ dữ liệu 256 KB cho phép lưu trữ các chương trình phức tạp và lượng lớn dữ liệu, đáp ứng nhu cầu của các ứng dụng đòi hỏi cao.
• Khả năng mở rộng linh hoạt: Với khả năng kết nối tối đa 8 module mở rộng, bạn có thể dễ dàng tăng số lượng I/O khi cần thiết, phù hợp với sự phát triển của hệ thống.
• Tích hợp nhiều chức năng: CPU 312C tích hợp sẵn các bộ đếm tốc độ cao (HSC), bộ phát xung (PTO), các hàm xử lý PID, giúp đơn giản hóa việc lập trình và giảm chi phí đầu tư.
• Giao tiếp truyền thông đa dạng: Hỗ trợ giao tiếp MPI và PROFIBUS DP (tùy chọn), cho phép kết nối với các thiết bị khác như màn hình HMI, biến tần, các PLC khác, và hệ thống SCADA.
• Phần mềm lập trình mạnh mẽ: Sử dụng phần mềm STEP 7 (TIA Portal hoặc STEP 7 V5.x) với giao diện trực quan, dễ sử dụng, hỗ trợ nhiều ngôn ngữ lập trình (LAD, FBD, STL), giúp bạn dễ dàng tạo ra các chương trình điều khiển phức tạp.
• Độ tin cậy cao: CPU 312C được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt. Theo thống kê của Hiệp hội Tự động hóa Việt Nam (VAA), Siemens là một trong những thương hiệu PLC được tin dùng nhất tại Việt Nam.

3. Hướng dẫn kết nối sản phẩm 6ES7312-5BF04-0AB0 với phần mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 (TIA Portal hoặc STEP 7 V5.x).
• Cáp MPI hoặc cáp PROFIBUS (tùy thuộc vào cổng giao tiếp bạn sử dụng).
• CPU 312C và các module mở rộng (nếu có).

Kết nối phần cứng:

• Gắn CPU 312C và các module mở rộng lên DIN rail.
• Kết nối nguồn 24 VDC cho CPU.
• Kết nối cáp MPI hoặc PROFIBUS từ CPU đến máy tính.
• Cắm thẻ nhớ MMC vào khe cắm trên CPU.

Cài đặt phần mềm:

• Khởi động phần mềm STEP 7.
• Tạo một dự án mới (New Project).
• Chọn loại CPU là S7-300 và model là CPU 312C.
• Cấu hình phần cứng (Hardware Configuration): Thêm CPU 312C và các module mở rộng vào dự án.
• Thiết lập địa chỉ IP (nếu sử dụng giao tiếp Ethernet).

Kết nối với CPU:

• Chọn “Online” -> “Download” để tải chương trình xuống CPU.
• Chọn “Online” -> “Go Online” để kết nối với CPU và giám sát trạng thái hoạt động.

4. Cách Lập Trình Sản Phẩm 6ES7312-5BF04-0AB0

Chọn ngôn ngữ lập trình: STEP 7 hỗ trợ các ngôn ngữ lập trình:

• Ladder Logic (LAD): Dạng sơ đồ hình thang, dễ hiểu, phù hợp với người mới bắt đầu.
• Function Block Diagram (FBD): Dạng sơ đồ khối, trực quan, thích hợp cho các ứng dụng phức tạp.
• Statement List (STL): Dạng câu lệnh, mạnh mẽ, dành cho các chuyên gia.

Tạo chương trình:

• Tạo các khối chương trình (OB, FB, FC, DB).
• Viết code trong các khối chương trình bằng ngôn ngữ đã chọn.
• Sử dụng các hàm chức năng có sẵn (PID, đếm,…) hoặc tự tạo hàm riêng.

Biên dịch và nạp chương trình:

• Biên dịch chương trình để kiểm tra lỗi.
• Nạp chương trình xuống CPU 312C.

Kiểm tra và gỡ lỗi:

• Chạy thử chương trình.
• Sử dụng các công cụ debug của STEP 7 để theo dõi và sửa lỗi.

Ví dụ: Lập trình điều khiển động cơ (bằng LAD):

Network 1: Điều khiển khởi động/dừng động cơ

      I0.0 (Nút Start)       Q0.0 (Động cơ)
-------] [--------------------( )-------

      I0.1 (Nút Stop)
-------]/[--------------------

Network 2: Bảo vệ quá tải

      I0.2 (Tiếp điểm quá tải)   Q0.0 (Động cơ)
-------]/[--------------------( )-------

5. Khắc phục một số lỗi thường gặp trên 6ES7312-5BF04-0AB0

• Đèn LED SF (System Fault) sáng đỏ: Lỗi hệ thống, có thể do lỗi phần cứng, lỗi chương trình hoặc lỗi cấu hình. Kiểm tra lại các kết nối, chương trình và cấu hình.
• Đèn LED BF (Bus Fault) sáng đỏ: Lỗi truyền thông, có thể do cáp kết nối bị lỏng, địa chỉ thiết bị không đúng hoặc cấu hình truyền thông không chính xác. Kiểm tra lại cáp kết nối, địa chỉ thiết bị và cấu hình truyền thông.
• CPU không nhận chương trình: Kiểm tra lại kết nối giữa máy tính và CPU, đảm bảo phần mềm STEP 7 Micro/WIN đã được cài đặt và cấu hình đúng.
• Chương trình chạy không đúng: Kiểm tra lại logic chương trình, đảm bảo các biến và khối chức năng được sử dụng đúng cách.
