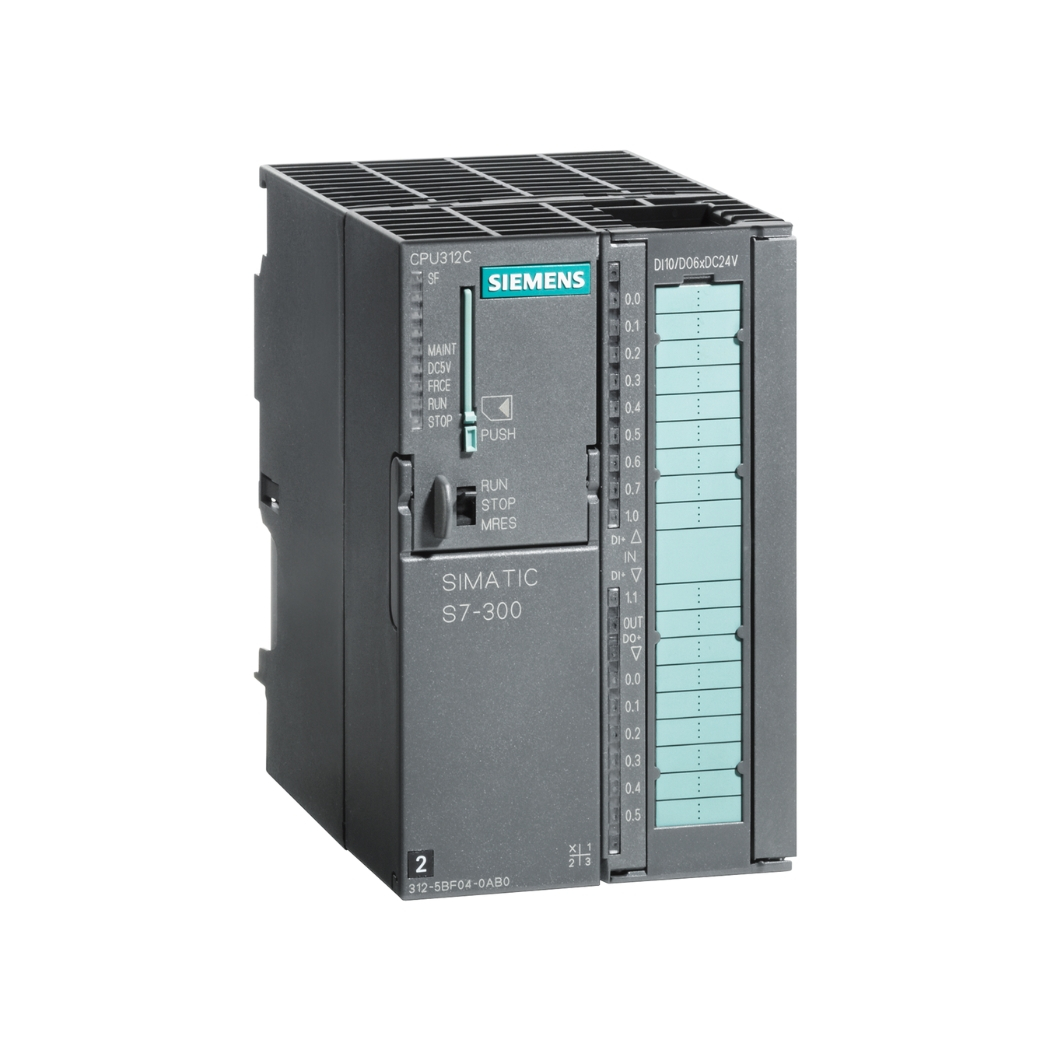

6ES7312-5BE03-0AB0 – SIMATIC S7-300 Compact CPU 312C Siemens

Download tài liệu PLC S7-300

➢ PLC S7-300 Catalogue

6ES7312-5BE03-0AB0 S7-300 CPU 312C là bộ điều khiển logic lập trình (PLC) nhỏ gọn nhưng mạnh mẽ từ Siemens, là trái tim của nhiều hệ thống tự động hóa hiện đại.

Sản phẩm này được phân phối bởi thanhthienphu.vn, mang đến giải pháp tối ưu cho các ứng dụng điều khiển vừa và nhỏ, giúp nâng cao năng suất, giảm thiểu chi phí và đảm bảo an toàn trong sản xuất.

1. Cấu Tạo Sản Phẩm 6ES7312-5BE03-0AB0

Mặt trước:

• Đèn LED báo trạng thái (RUN, STOP, ERROR,…)
• Cổng kết nối MPI
• Các đầu vào/ra số (DI/DO) và tương tự (AI/AO) tích hợp sẵn

Mặt bên:

• Khe cắm thẻ nhớ MMC (Micro Memory Card)
• Nút gạt chọn chế độ hoạt động (RUN/STOP)

Mặt sau:

• Đầu nối nguồn cấp 24V DC
• Các chân kết nối với module mở rộng (nếu có)

2. Các Tính Năng Chính Của Sản Phẩm 6ES7312-5BE03-0AB0

• Hiệu suất cao: Với bộ nhớ chương trình 32KB và bộ nhớ dữ liệu 16KB, CPU 312C có thể xử lý các chương trình điều khiển phức tạp một cách nhanh chóng và hiệu quả. Thời gian xử lý lệnh bit chỉ 0.1µs, giúp hệ thống phản ứng tức thì với các tín hiệu đầu vào.
• Tích hợp sẵn I/O: CPU 312C tích hợp sẵn 10 đầu vào số, 6 đầu ra số, 2 đầu vào tương tự và 2 đầu ra tương tự, giúp bạn tiết kiệm chi phí và không gian lắp đặt.
• Khả năng mở rộng: Nếu cần thêm I/O, bạn có thể dễ dàng mở rộng bằng cách kết nối thêm các module I/O của S7-300.
• Giao tiếp linh hoạt: CPU 312C hỗ trợ giao tiếp MPI, cho phép kết nối với máy tính để lập trình, giám sát và chẩn đoán lỗi. Ngoài ra, bạn có thể mở rộng giao tiếp PROFIBUS DP bằng cách sử dụng module giao tiếp.
• Dễ dàng lập trình: CPU 312C được lập trình bằng phần mềm STEP 7, một môi trường lập trình mạnh mẽ và trực quan của Siemens.
• Độ tin cậy cao: CPU 312C được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, với nhiệt độ hoạt động từ 0°C đến 60°C.
• Chức năng bảo mật: CPU 312C hỗ trợ các tính năng bảo mật như bảo vệ truy cập bằng mật khẩu, giúp ngăn chặn truy cập trái phép vào hệ thống.
• Hỗ trợ nhiều ngôn ngữ lập trình: Bao gồm Ladder Logic (LAD), Function Block Diagram (FBD), và Statement List (STL), giúp người dùng linh hoạt lựa chọn phương pháp lập trình phù hợp.

3. Hướng Dẫn Kết Nối Sản Phẩm 6ES7312-5BE03-0AB0 Với Phần Mềm STEP 7

Bước 1: Chuẩn bị

• CPU 312C (6ES7312-5BE03-0AB0).
• Máy tính cài đặt phần mềm STEP 7.
• Cáp kết nối MPI (hoặc cáp PROFIBUS DP nếu sử dụng giao tiếp PROFIBUS DP).

Bước 2: Kết nối phần cứng

• Kết nối cáp MPI (hoặc PROFIBUS DP) từ cổng MPI (hoặc PROFIBUS DP) trên 6ES7312-5BE03-0AB0 đến cổng COM (hoặc cổng USB với bộ chuyển đổi) trên máy tính.
• Cấp nguồn 6ES7312-5BE03-0AB0.

Bước 3: Cấu hình kết nối trong STEP 7

• Mở phần mềm STEP 7.
• Tạo một project mới hoặc mở project đã có.
• Chọn loại CPU là S7-300 -> CPU 312C.
• Vào mục “Options” -> “Set PG/PC Interface”.
• Chọn loại giao tiếp là “MPI” (hoặc “PROFIBUS” nếu sử dụng PROFIBUS DP).
• Chọn cổng COM (hoặc cổng USB) tương ứng.
• Kiểm tra kết nối bằng cách nhấn nút “Test”. Nếu kết nối thành công, sẽ có thông báo “The interface is OK”.

Bước 4: Tải chương trình xuống CPU

Sau khi viết chương trình điều khiển, nhấn nút “Download” để tải chương trình xuống CPU.

Bước 5: Chạy chương trình

Chuyển CPU sang chế độ RUN bằng cách gạt công tắc trên CPU hoặc sử dụng phần mềm STEP 7.

4. Cách Lập Trình Sản Phẩm 6ES7312-5BE03-0AB0

Tạo project mới: Mở phần mềm STEP 7, chọn “File” -> “New” để tạo một project mới.

Chọn loại CPU: Trong cửa sổ “New Project”, chọn “SIMATIC 300” -> “CPU 312C” -> “6ES7312-5BE03-0AB0”.

Thêm các module I/O (nếu có): Nếu sử dụng các module I/O mở rộng, cần thêm các module này vào cấu hình phần cứng.

Viết chương trình điều khiển:

• Sử dụng các khối hàm (OB, FB, FC) để tổ chức chương trình.
• Sử dụng các lệnh lập trình LAD, FBD hoặc STL để viết chương trình điều khiển.
• Khai báo các biến và gán địa chỉ I/O.

Biên dịch chương trình: Nhấn nút “Compile” để kiểm tra lỗi và biên dịch chương trình.

Tải chương trình xuống CPU: Thực hiện theo các bước đã hướng dẫn ở trên.

Chạy chương trình và kiểm tra: Chuyển CPU sang chế độ RUN và kiểm tra hoạt động của chương trình.

Ví dụ: Viết chương trình điều khiển động cơ chạy/dừng bằng nút nhấn:

// Khai báo biến
VAR_INPUT
    Start_Button AT %I0.0 : BOOL; // Nút nhấn Start
    Stop_Button AT %I0.1 : BOOL;  // Nút nhấn Stop
END_VAR

VAR_OUTPUT
    Motor AT %Q0.0 : BOOL;        // Đầu ra điều khiển động cơ
END_VAR

// Chương trình điều khiển
NETWORK 1
TITLE = "Điều khiển động cơ"
    LD     Start_Button
    AN     Stop_Button
    =      Motor
END_NETWORK

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Sản Phẩm 6ES7312-5BE03-0AB0

Lỗi SF (System Fault): Đèn LED SF trên CPU sáng đỏ.

• Nguyên nhân: Lỗi phần cứng, lỗi cấu hình, lỗi chương trình.
• Khắc phục: Kiểm tra kết nối phần cứng, kiểm tra cấu hình phần cứng trong STEP 7, kiểm tra chương trình để tìm lỗi logic.

Lỗi BF (Bus Fault): Đèn LED BF trên CPU sáng đỏ.

• Nguyên nhân: Lỗi kết nối PROFIBUS DP, lỗi địa chỉ, lỗi cấu hình mạng.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra địa chỉ của các thiết bị trên mạng, kiểm tra cấu hình mạng trong STEP 7.

Lỗi STOP: CPU chuyển sang chế độ STOP.

• Nguyên nhân: Lỗi chương trình, lỗi tràn bộ nhớ, lỗi nguồn.
• Khắc phục: Kiểm tra chương trình, kiểm tra dung lượng bộ nhớ, kiểm tra nguồn điện.

Lỗi không kết nối được với CPU:

• Nguyên nhân: Sai cấu hình kết nối, lỗi cáp, lỗi driver.
• Khắc phục: Kiểm tra cài đặt kết nối trong STEP 7, kiểm tra cáp kết nối, cài đặt lại driver.

Lỗi đầu ra không hoạt động

• Nguyên nhân: Chương trình không đúng logic, đầu ra bị hỏng, mất kết nối với chấp hành
• Khắc phục: Kiểm tra lại logic chương trình, kiểm tra kết nối với các thiết bị chấp hành, sử dụng đồng hồ vạn năng kiểm tra tín hiệu đầu ra.
