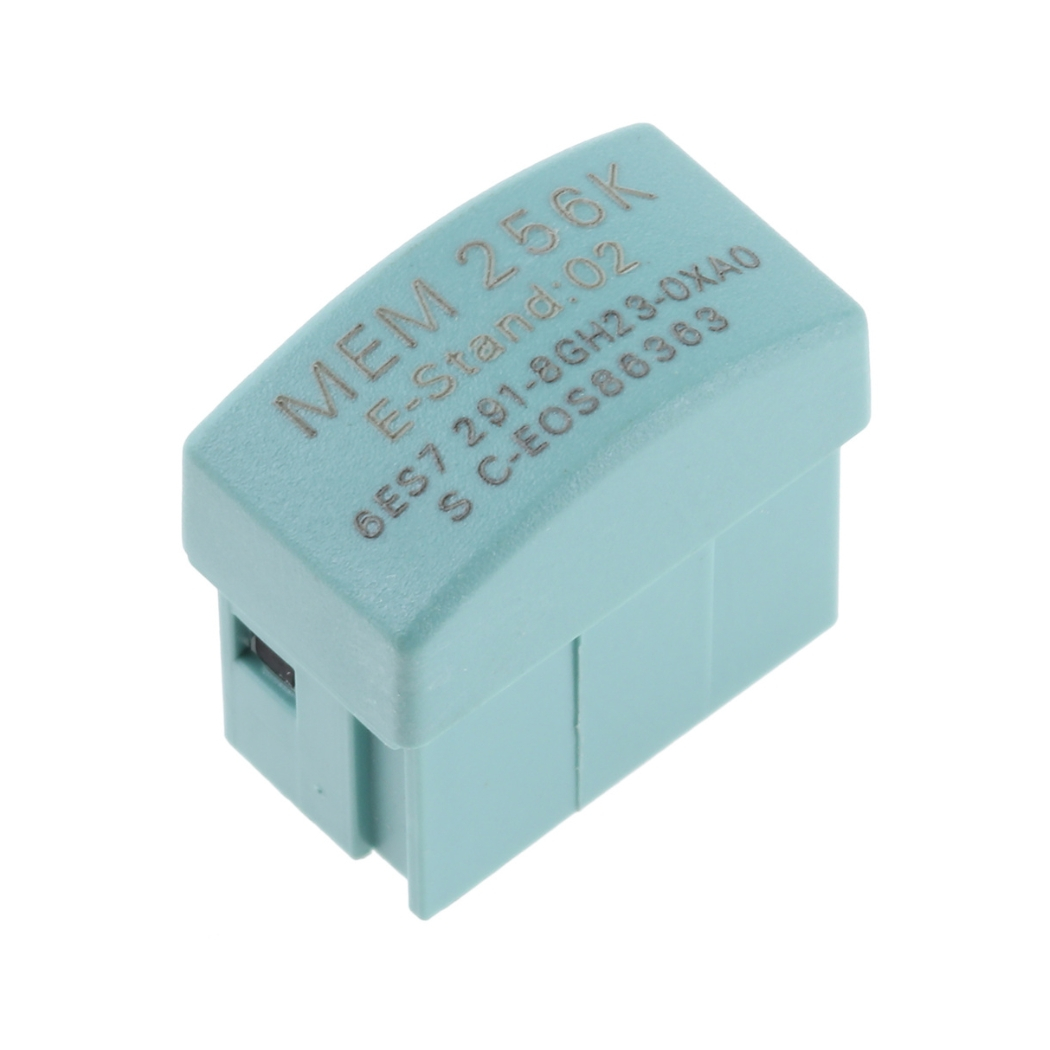

6ES7291-8GH23-0XA0 – Thẻ Nhớ SIMATIC S7-200 256 KB Siemens

Download tài liệu PLC S7-200

➢ PLC S7-200 Catalogue

6ES7291-8GH23-0XA0 Thẻ Nhớ S7-200 là bộ nhớ mở rộng không thể thiếu cho các dòng PLC S7-200, là giải pháp tối ưu để nâng cao hiệu suất và khả năng lưu trữ cho hệ thống tự động hóa của bạn.

Thanhthienphu.vn mang đến cho bạn sự lựa chọn hoàn hảo này, giúp bạn kiến tạo những ứng dụng điều khiển mạnh mẽ và linh hoạt, đồng thời tiết kiệm chi phí đầu tư.

1. Cấu Tạo Sản Phẩm 6ES7291-8GH23-0XA0

6ES7291-8GH23-0XA0 Thẻ Nhớ S7-200 được thiết kế với sự tỉ mỉ và tinh tế, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Chip nhớ EEPROM chất lượng cao: Đây là “trái tim” của thẻ nhớ, nơi lưu trữ toàn bộ dữ liệu. Siemens sử dụng chip nhớ EEPROM (Electrically Erasable Programmable Read-Only Memory) chất lượng cao, có khả năng ghi/xóa lên đến 100.000 lần, đảm bảo dữ liệu được lưu trữ an toàn và bền bỉ theo thời gian.
• Vỏ bảo vệ chắc chắn: Thẻ nhớ được bao bọc bởi lớp vỏ nhựa cứng cáp, chống va đập, chống tĩnh điện và chống ẩm, giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
• Giao diện kết nối tiêu chuẩn: Thẻ nhớ sử dụng giao diện kết nối tiêu chuẩn, dễ dàng cắm vào khe cắm thẻ nhớ trên PLC S7-200 mà không cần bất kỳ công cụ hỗ trợ nào.
• Thiết kế nhỏ gọn: Với kích thước nhỏ gọn (45mm x 35mm x 5mm) và trọng lượng nhẹ (10g), thẻ nhớ không chiếm nhiều không gian trong tủ điện, giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn.

2. Các Tính Năng Chính Của 6ES7291-8GH23-0XA0

• Mở rộng bộ nhớ PLC: Với dung lượng 256KB, 6ES7291-8GH23-0XA0 giúp mở rộng đáng kể bộ nhớ chương trình và dữ liệu của PLC S7-200. Bạn có thể lưu trữ nhiều chương trình điều khiển phức tạp hơn, ghi lại lượng dữ liệu lớn hơn, phục vụ cho các ứng dụng đòi hỏi khả năng xử lý cao.
• Sao lưu và phục hồi dữ liệu: Thẻ nhớ cho phép bạn sao lưu toàn bộ chương trình và dữ liệu của PLC một cách nhanh chóng và dễ dàng. Trong trường hợp PLC gặp sự cố, bạn có thể sử dụng thẻ nhớ để khôi phục lại hệ thống về trạng thái hoạt động trước đó, giảm thiểu thời gian ngừng máy và thiệt hại sản xuất.
• Lưu trữ dữ liệu người dùng: Bạn có thể sử dụng thẻ nhớ để lưu trữ các dữ liệu quan trọng như công thức sản phẩm, thông số cài đặt, dữ liệu nhật ký hoạt động,… Điều này giúp bạn dễ dàng quản lý và truy cập dữ liệu khi cần thiết.
• Dễ dàng sử dụng: Việc cài đặt và sử dụng thẻ nhớ rất đơn giản. Bạn chỉ cần cắm thẻ nhớ vào khe cắm trên PLC và thực hiện một vài thao tác cấu hình đơn giản trong phần mềm lập trình.
• Độ tin cậy cao: Thẻ nhớ được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ tin cậy và độ bền cao trong môi trường công nghiệp.

Ví dụ:

Trong một nhà máy sản xuất thực phẩm, thẻ nhớ 6ES7291-8GH23-0XA0 được sử dụng để lưu trữ các công thức sản phẩm khác nhau. Khi cần thay đổi công thức, kỹ sư chỉ cần chọn công thức tương ứng từ thẻ nhớ và tải vào PLC, giúp tiết kiệm thời gian và giảm thiểu sai sót do nhập liệu thủ công.

3. Hướng Dẫn Kết Nối 6ES7291-8GH23-0XA0

Để kết nối thẻ nhớ 6ES7291-8GH23-0XA0 với PLC S7-200 và phần mềm lập trình, bạn thực hiện theo các bước sau:

1. Tắt nguồn PLC: Trước khi thực hiện bất kỳ thao tác nào, hãy đảm bảo rằng PLC đã được tắt nguồn để đảm bảo an toàn.
2. Cắm thẻ nhớ vào khe cắm: Mở nắp bảo vệ khe cắm thẻ nhớ trên PLC S7-200 (thường nằm ở mặt trước hoặc bên hông của PLC). Cắm thẻ nhớ 6ES7291-8GH23-0XA0 vào khe cắm theo đúng chiều (thường có ký hiệu hướng dẫn trên thẻ nhớ và khe cắm). Đảm bảo thẻ nhớ được cắm chắc chắn.
3. Bật nguồn PLC: Sau khi đã cắm thẻ nhớ, bạn có thể bật nguồn PLC trở lại.
4. Kết nối PLC với máy tính: Sử dụng cáp lập trình (ví dụ: cáp PPI, MPI, Ethernet) để kết nối PLC với máy tính đã cài đặt phần mềm lập trình STEP 7-Micro/WIN.
5. Mở phần mềm STEP 7-Micro/WIN: Khởi động phần mềm STEP 7-Micro/WIN trên máy tính.
6. Tạo một dự án mới hoặc mở dự án hiện có: Nếu bạn đang bắt đầu một dự án mới, hãy tạo một dự án mới. Nếu bạn muốn làm việc với một dự án đã có, hãy mở dự án đó.
7. Cấu hình kết nối: Trong phần mềm, chọn loại PLC S7-200 mà bạn đang sử dụng và thiết lập các thông số kết nối (ví dụ: cổng COM, địa chỉ PLC, tốc độ truyền).
8. Truy cập thẻ nhớ: Trong cửa sổ dự án của phần mềm, bạn sẽ thấy biểu tượng thẻ nhớ (thường có tên là “Memory Card” hoặc “Card”). Nhấp đúp vào biểu tượng này để truy cập nội dung của thẻ nhớ.
9. Thực hiện các thao tác: Bạn có thể thực hiện các thao tác như tải chương trình từ PLC xuống thẻ nhớ (download), tải chương trình từ thẻ nhớ lên PLC (upload), so sánh chương trình trên PLC và thẻ nhớ, xóa nội dung thẻ nhớ,…

4. Khắc Phục Một Số Lỗi Thường Gặp Liên Quan Đến 6ES7291-8GH23-0XA0

Dưới đây là một số lỗi thường gặp liên quan đến thẻ nhớ 6ES7291-8GH23-0XA0 và cách khắc phục:

Lỗi: PLC không nhận thẻ nhớ.

Nguyên nhân:

• Thẻ nhớ chưa được cắm đúng cách.
• Khe cắm thẻ nhớ bị bẩn hoặc hư hỏng.
• Thẻ nhớ bị lỗi.

Cách khắc phục:

• Kiểm tra lại xem thẻ nhớ đã được cắm chắc chắn vào khe cắm chưa.
• Vệ sinh khe cắm thẻ nhớ bằng bông tăm hoặc khí nén.
• Thử sử dụng một thẻ nhớ khác để kiểm tra xem thẻ nhớ cũ có bị lỗi không.
• Nếu vẫn không được, có thể PLC bị lỗi, cần liên hệ với nhà cung cấp hoặc trung tâm bảo hành.

Lỗi: Không thể tải chương trình xuống thẻ nhớ.

Nguyên nhân:

• Thẻ nhớ đã đầy.
• Thẻ nhớ bị lỗi.
• Phần mềm lập trình bị lỗi.

Cách khắc phục:

• Kiểm tra dung lượng còn trống trên thẻ nhớ. Nếu thẻ nhớ đã đầy, hãy xóa bớt các dữ liệu không cần thiết.
• Thử sử dụng một thẻ nhớ khác.
• Thử cài đặt lại phần mềm lập trình hoặc sử dụng phiên bản mới nhất.

Lỗi: Không thể tải chương trình từ thẻ nhớ lên PLC.

Nguyên nhân:

• Thẻ nhớ bị hỏng.
• Định dạng File bị lỗi

Cách khắc phục:

• Kiểm tra thẻ bằng đầu đọc thẻ.
• Format lại thẻ, và thực hiện lại.

5. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Bạn đã thấy rõ những lợi ích tuyệt vời mà 6ES7291-8GH23-0XA0 Thẻ Nhớ S7-200 mang lại cho hệ thống tự động hóa của mình. Đây không chỉ là một sản phẩm, mà là một giải pháp toàn diện, giúp bạn nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn cho quá trình sản xuất.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến cho bạn sự tư vấn tận tâm, chuyên nghiệp. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi sẵn sàng lắng nghe, giải đáp mọi thắc mắc của bạn và giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu của mình.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7291-8GH23-0XA0 Thẻ Nhớ S7-200 chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, đi kèm với nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ hậu mãi chu đáo: Chúng tôi cung cấp dịch vụ bảo hành, bảo trì, sửa chữa chuyên nghiệp, đảm bảo hệ thống của bạn luôn hoạt động ổn định.
• Tư vấn tận tâm: Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7, giải đáp mọi thắc mắc và tư vấn giải pháp tối ưu nhất.
• Giao hàng nhanh: Chúng tôi có kho hàng tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Sẵn sàng phục vụ quý khách.
