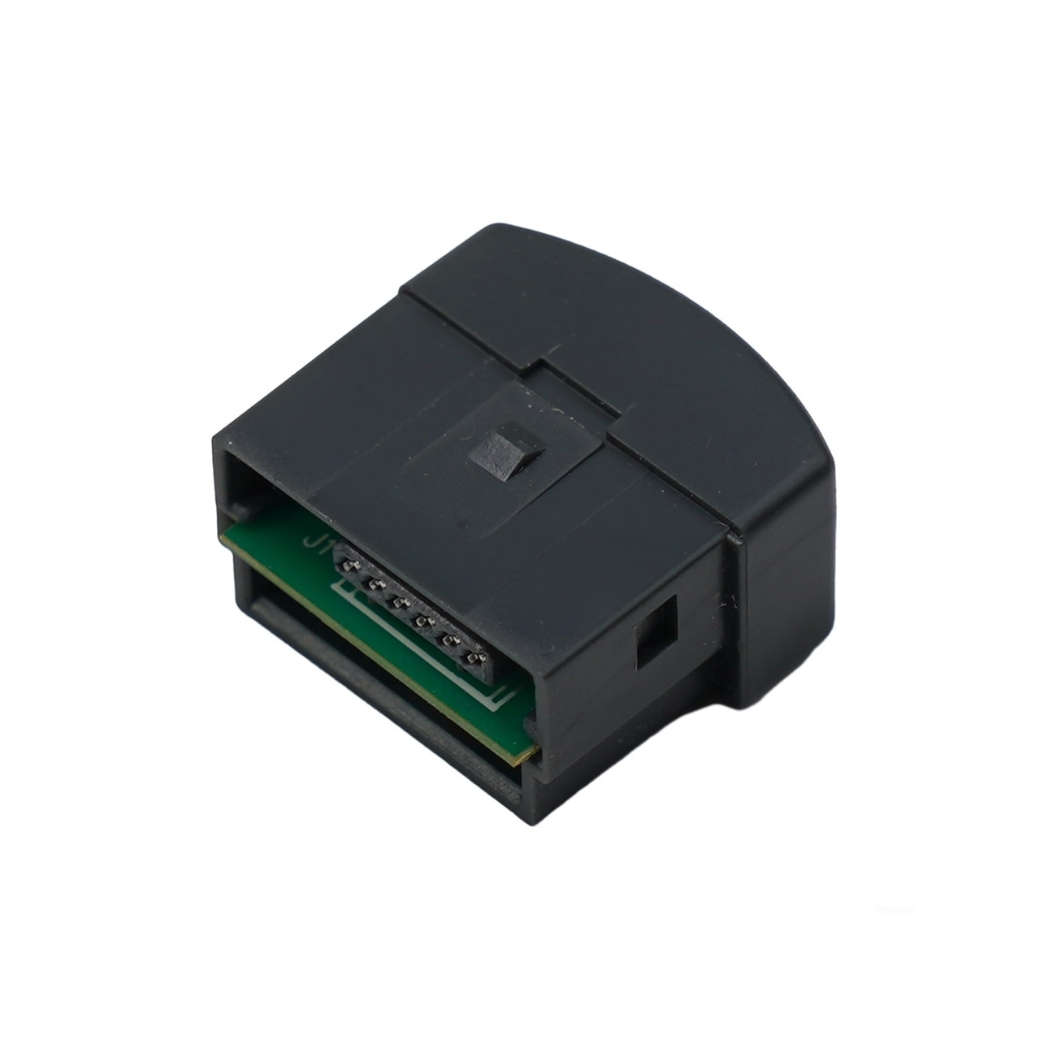

6ES7291-8BA20-0XA0 – Pin nuôi nguồn CPU S7-200 BC 291 Siemens

Download tài liệu PLC S7-200

➢ PLC S7-200 Catalogue

6ES7291-8BA20-0XA0 Pin S7-200 Battery là nguồn sống bền bỉ cho hệ thống PLC S7-200 của bạn, giải pháp hoàn hảo để duy trì hoạt động ổn định và liên tục, tránh mọi gián đoạn không đáng có.

Thanhthienphu.vn tự hào cung cấp pin nuôi nguồn PLC chính hãng, chất lượng cao, giúp các kỹ sư, nhà quản lý kỹ thuật an tâm vận hành hệ thống.

1. Cấu Tạo Sản Phẩm 6ES7291-8BA20-0XA0

Pin 6ES7291-8BA20-0XA0 không chỉ là một viên pin thông thường, mà là một sản phẩm công nghệ cao, được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe của môi trường công nghiệp. Cấu tạo của pin là sự kết hợp hoàn hảo giữa các vật liệu chất lượng cao và quy trình sản xuất tiên tiến, đảm bảo hiệu suất ổn định và tuổi thọ lâu dài. Hãy cùng khám phá những yếu tố tạo nên sự đặc biệt của viên pin này:

• Vỏ pin: Được làm từ thép không gỉ hoặc hợp kim đặc biệt, vỏ pin có khả năng chống ăn mòn, chịu được va đập và bảo vệ các thành phần bên trong khỏi tác động của môi trường khắc nghiệt như nhiệt độ cao, độ ẩm và bụi bẩn. Thiết kế kín đáo của vỏ pin cũng ngăn chặn sự rò rỉ chất điện phân, đảm bảo an toàn cho người sử dụng và thiết bị.
• Chất điện phân: Sử dụng chất điện phân lithium thionyl chloride (Li-SOCl2), một loại hóa chất có mật độ năng lượng cao, cho phép pin cung cấp điện áp ổn định trong thời gian dài. Li-SOCl2 cũng có khả năng hoạt động tốt trong dải nhiệt độ rộng, từ -40°C đến +85°C, phù hợp với các ứng dụng công nghiệp đa dạng.
• Điện cực: Pin có hai điện cực chính: cực dương làm từ carbon và cực âm làm từ lithium. Sự kết hợp giữa carbon và lithium tạo ra một phản ứng hóa học mạnh mẽ, cung cấp năng lượng cho PLC. Các điện cực được thiết kế với diện tích bề mặt lớn để tối đa hóa khả năng phản ứng và tăng cường hiệu suất của pin.
• Màng ngăn: Màng ngăn là một lớp mỏng, xốp, được đặt giữa cực dương và cực âm để ngăn chặn sự tiếp xúc trực tiếp giữa hai điện cực, tránh hiện tượng đoản mạch. Màng ngăn cho phép các ion lithium di chuyển qua lại giữa hai điện cực trong quá trình phóng điện và nạp điện, duy trì hoạt động của pin.
• Đầu nối: Pin được trang bị đầu nối chuyên dụng, đảm bảo kết nối chắc chắn và ổn định với PLC S7-200. Đầu nối thường được mạ vàng hoặc các kim loại quý khác để tăng cường khả năng dẫn điện và chống oxy hóa.
• Mạch bảo vệ (tùy chọn): Một số phiên bản pin 6ES7291-8BA20-0XA0 có thể được tích hợp thêm mạch bảo vệ để ngăn chặn quá dòng, quá áp và quá nhiệt, tăng cường độ an toàn và tuổi thọ của pin.

2. Các Tính Năng Chính Của 6ES7291-8BA20-0XA0 Pin S7-200 Battery

Pin 6ES7291-8BA20-0XA0 không chỉ đơn thuần là một nguồn cung cấp năng lượng dự phòng, mà còn là một “trợ thủ đắc lực” với nhiều tính năng ưu việt, giúp các kỹ sư điện, kỹ thuật viên và nhà quản lý kỹ thuật an tâm vận hành hệ thống PLC S7-200. Những tính năng này không chỉ đảm bảo sự ổn định và tin cậy của hệ thống mà còn góp phần tối ưu hóa hiệu suất và tuổi thọ của thiết bị.

• Duy trì bộ nhớ chương trình: Đây là tính năng quan trọng nhất của pin. Khi mất điện, pin sẽ cung cấp năng lượng để duy trì bộ nhớ chương trình (program memory) của PLC, đảm bảo rằng các lệnh điều khiển và thông số cài đặt không bị mất. Điều này giúp hệ thống khởi động lại nhanh chóng và tiếp tục hoạt động bình thường sau khi có điện trở lại, tránh được thời gian chết (downtime) và thiệt hại do mất dữ liệu.
• Bảo vệ dữ liệu thời gian thực (RTC): Pin cung cấp năng lượng cho đồng hồ thời gian thực (Real-Time Clock) của PLC, đảm bảo rằng thời gian và ngày tháng được cập nhật chính xác, ngay cả khi mất điện. Điều này rất quan trọng đối với các ứng dụng yêu cầu ghi nhật ký dữ liệu (data logging), lập lịch trình hoạt động hoặc đồng bộ hóa thời gian giữa các thiết bị.
• Giữ cấu hình hệ thống: Pin giúp lưu giữ các thông số cấu hình hệ thống của PLC, chẳng hạn như địa chỉ IP, cài đặt mạng và các thông số truyền thông. Việc này giúp tiết kiệm thời gian và công sức khi khởi động lại hệ thống, vì không cần phải cấu hình lại từ đầu.
• Tuổi thọ cao: Pin 6ES7291-8BA20-0XA0 có tuổi thọ ước tính lên đến 10 năm, tùy thuộc vào điều kiện sử dụng và nhiệt độ môi trường. Điều này giúp giảm tần suất thay thế pin, tiết kiệm chi phí bảo trì và giảm thiểu rủi ro do quên thay pin.
• Dễ dàng lắp đặt và thay thế: Pin được thiết kế để dễ dàng lắp đặt và thay thế, không cần dụng cụ đặc biệt hoặc kỹ năng chuyên môn cao. Hướng dẫn thay thế pin thường được cung cấp kèm theo sản phẩm hoặc có thể tìm thấy trên trang web của Siemens.
• Khả năng tương thích rộng: Pin tương thích với nhiều dòng PLC Siemens S7-200 khác nhau, bao gồm CPU 221, CPU 222, CPU 224, CPU 224XP, CPU 226,… Điều này mang lại sự linh hoạt cho người dùng khi lựa chọn pin thay thế.
• An toàn và đáng tin cậy: Pin được sản xuất theo các tiêu chuẩn chất lượng nghiêm ngặt của Siemens và đạt các chứng chỉ an toàn quốc tế như UL, CE và RoHS. Điều này đảm bảo rằng pin an toàn cho người sử dụng và môi trường, đồng thời có độ tin cậy cao trong các ứng dụng công nghiệp.

3. Hướng Dẫn Kết Nối Pin 6ES7291-8BA20-0XA0 Với PLC S7-200

Việc kết nối pin 6ES7291-8BA20-0XA0 với PLC S7-200 là một quy trình đơn giản, nhưng đòi hỏi sự cẩn thận để đảm bảo an toàn và hiệu quả. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn thực hiện việc kết nối một cách nhanh chóng và chính xác:

Chuẩn bị:

• Pin 6ES7291-8BA20-0XA0 mới: Đảm bảo rằng bạn đã mua pin chính hãng và còn hạn sử dụng.
• Tắt nguồn PLC: Trước khi thực hiện bất kỳ thao tác nào, hãy tắt nguồn điện cấp cho PLC để đảm bảo an toàn.
• Dụng cụ (nếu cần): Một số dòng PLC S7-200 có thể yêu cầu sử dụng tua vít nhỏ để mở nắp ngăn chứa pin.
• Găng tay bảo hộ (tùy chọn): Nếu bạn muốn cẩn thận hơn, có thể sử dụng găng tay bảo hộ để tránh tiếp xúc trực tiếp với pin.
• Đọc kỹ hướng dẫn sử dụng: Luôn tham khảo hướng dẫn sử dụng đi kèm với PLC và pin để biết thêm chi tiết cụ thể.

Xác định vị trí ngăn chứa pin:

• Ngăn chứa pin thường nằm ở mặt trước hoặc mặt bên của PLC S7-200. Nó thường được đánh dấu bằng ký hiệu pin hoặc chữ “Battery”.
• Tham khảo tài liệu hướng dẫn sử dụng PLC để xác định chính xác vị trí ngăn chứa pin.

Mở ngăn chứa pin:

• Đối với một số dòng PLC, bạn chỉ cần trượt hoặc bật nắp ngăn chứa pin.
• Đối với một số dòng khác, bạn có thể cần sử dụng tua vít nhỏ để tháo ốc vít giữ nắp.

Tháo pin cũ (nếu có):

• Cẩn thận tháo pin cũ ra khỏi ngăn chứa. Chú ý đến chiều của pin (cực dương và cực âm) để lắp pin mới đúng cách.
• Nếu pin cũ bị rò rỉ hoặc có dấu hiệu hư hỏng, hãy xử lý pin theo quy định về xử lý chất thải nguy hại.

Lắp pin mới:

• Đặt pin mới vào ngăn chứa, đảm bảo đúng chiều của pin (cực dương và cực âm). Thông thường, cực dương (+) của pin sẽ hướng lên trên hoặc theo hướng được chỉ định trên PLC.
• Đảm bảo pin được lắp chắc chắn và tiếp xúc tốt với các chân cắm.

Đóng ngăn chứa pin:

Đậy nắp ngăn chứa pin lại và vặn chặt ốc vít (nếu có).

Bật nguồn PLC:

• Sau khi đã lắp pin mới, bạn có thể bật nguồn điện cấp cho PLC.
• Kiểm tra xem PLC có hoạt động bình thường không. Nếu có bất kỳ thông báo lỗi nào liên quan đến pin, hãy kiểm tra lại kết nối hoặc thay thế pin khác.

Lưu ý quan trọng:

• Không bao giờ kết nối pin ngược chiều, vì điều này có thể gây hỏng hóc cho PLC và pin.
• Không sử dụng pin đã hết hạn sử dụng hoặc có dấu hiệu hư hỏng.
• Nếu bạn không chắc chắn về cách kết nối pin, hãy liên hệ với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 để được hỗ trợ kỹ thuật.

4. Khắc Phục Một Số Lỗi Thường Gặp Liên Quan Đến Pin 6ES7291-8BA20-0XA0

Mặc dù pin 6ES7291-8BA20-0XA0 được thiết kế để hoạt động bền bỉ và tin cậy, đôi khi vẫn có thể xảy ra một số vấn đề. Việc hiểu rõ nguyên nhân và cách khắc phục các lỗi thường gặp sẽ giúp bạn duy trì hệ thống PLC S7-200 hoạt động ổn định và giảm thiểu thời gian chết. Dưới đây là một số lỗi thường gặp và cách xử lý:

Lỗi “Battery Low” hoặc “BATF” trên PLC:

Nguyên nhân:

• Pin đã hết hạn sử dụng.
• Pin bị lắp ngược chiều.
• Pin không tiếp xúc tốt với các chân cắm.
• Lỗi phần cứng trên PLC (ít gặp).

Cách khắc phục:

• Tắt nguồn PLC.
• Kiểm tra lại chiều lắp pin, đảm bảo đúng cực dương và cực âm.
• Vệ sinh các chân cắm pin trên PLC và trên pin bằng cồn isopropyl (nếu cần).
• Thay thế pin mới (nếu pin cũ đã hết hạn sử dụng).
• Bật nguồn PLC và kiểm tra lại.
• Nếu lỗi vẫn còn, có thể cần liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn (08.12.77.88.99) để kiểm tra PLC.

Mất dữ liệu thời gian thực (RTC) sau khi mất điện:

Nguyên nhân:

• Pin đã hết hạn sử dụng hoặc bị hỏng.
• Pin không được lắp đúng cách.
• Lỗi phần cứng trên PLC (ít gặp).

Cách khắc phục:

1. Thực hiện các bước tương tự như khắc phục lỗi “Battery Low”.
2. Sau khi thay pin mới, cài đặt lại thời gian thực cho PLC bằng khối chức năng SET_RTC.

Mất dữ liệu Retentive sau khi mất điện:

Nguyên nhân:

• Pin không đủ năng lượng để duy trì bộ nhớ Retentive.
• Dữ liệu không được khai báo là “Retentive” trong chương trình PLC.
• Lỗi phần cứng trên PLC (ít gặp).

Cách khắc phục:

1. Thay thế pin mới.
2. Kiểm tra lại chương trình PLC, đảm bảo các biến cần lưu trữ đã được khai báo là “Retentive”.
3. Nếu lỗi vẫn còn, có thể cần liên hệ với bộ phận hỗ trợ kỹ thuật.

Pin bị rò rỉ:

Nguyên nhân:

• Pin đã quá hạn sử dụng.
• Pin bị hỏng do va đập hoặc tiếp xúc với nhiệt độ quá cao.

Cách khắc phục:

1. Tắt nguồn PLC.
2. Tháo pin cũ ra khỏi PLC một cách cẩn thận, sử dụng găng tay bảo hộ.
3. Lau sạch chất lỏng bị rò rỉ (nếu có) bằng khăn giấy khô.
4. Vệ sinh ngăn chứa pin bằng cồn isopropyl.
5. Xử lý pin cũ theo quy định về xử lý chất thải nguy hại.
6. Lắp pin mới.

PLC không nhận pin mới:

Nguyên nhân:

• Pin không tương thích với PLC.
• Pin bị lỗi.
• Lỗi phần cứng trên PLC.

Cách khắc phục:

1. Kiểm tra lại mã sản phẩm của pin, đảm bảo đúng là 6ES7291-8BA20-0XA0 và tương thích với dòng PLC S7-200 của bạn.
2. Thử lắp pin mới vào một PLC S7-200 khác (nếu có) để kiểm tra xem pin có bị lỗi không.
3. Nếu pin hoạt động bình thường trên PLC khác, có thể PLC của bạn bị lỗi phần cứng. Liên hệ với bộ phận hỗ trợ kỹ thuật.
