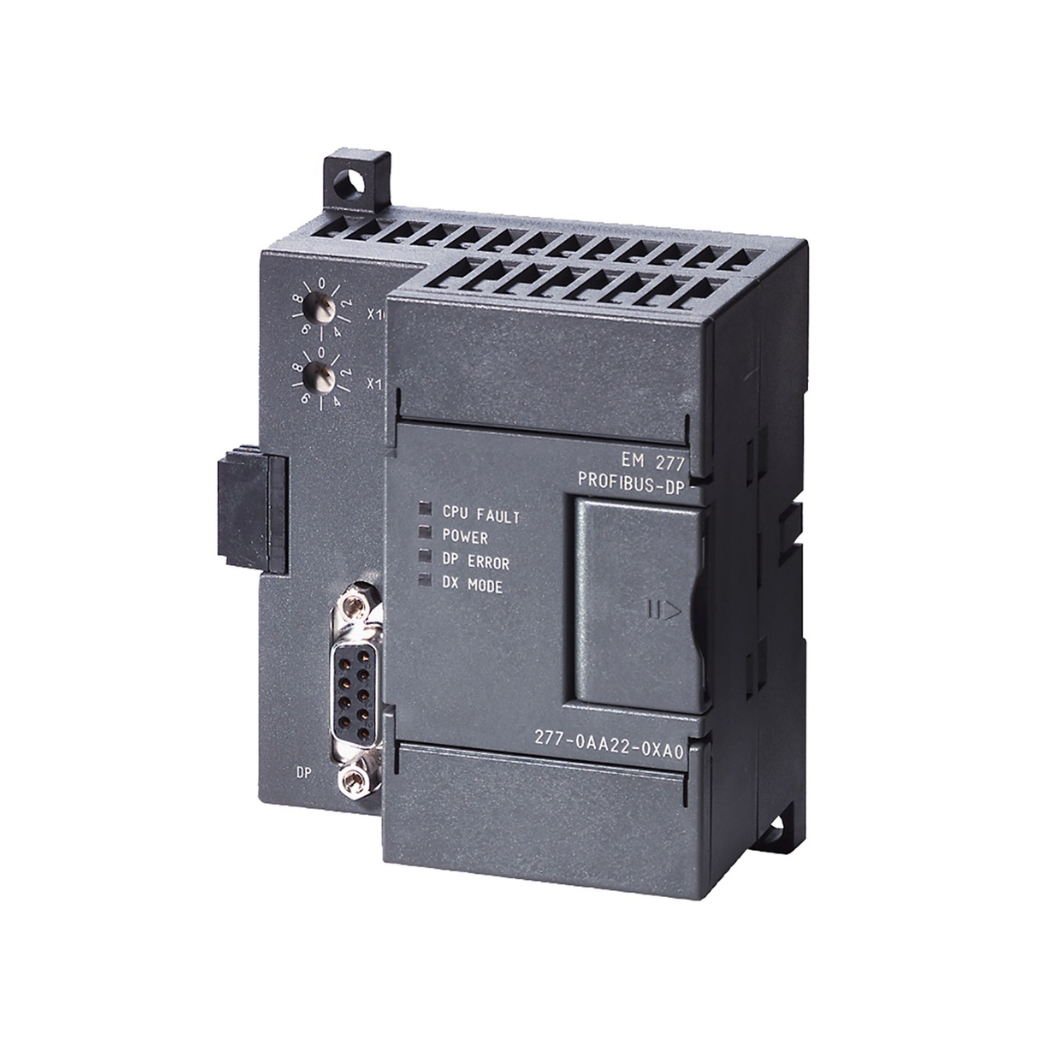

6ES7277-0AA22-0XA0 Module PROFIBUS S7-200

4,750,000

5.0 (2 đánh giá) Đã bán 10.1k
Còn hàng
  • SKU: 6ES7277-0AA22-0XA0
  • Thông số kỹ thuật: SIMATIC S7-200, PROFIBUS DP Slave module, 9.6 KB to 12 MB, 1 interface PROFIBUS-DP/MPI
  • Tình trạng: Hàng có sẵn, mới 100%
  • Chứng từ COCQ, tờ khai hải quan, có xuất hóa đơn VAT
  • Hãng sản xuất: Siemens
  • Giảm thêm 5% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
Mua ngay
Mã sản phẩm: 6ES7277-0AA22-0XA0 Danh mục: , , , Thương hiệu: Siemens

Mô tả sản phẩm

6ES7277-0AA22-0XA0 Module PROFIBUS S7-200, giải pháp truyền thông mạnh mẽ, mở rộng khả năng kết nối cho hệ thống điều khiển của bạn, giúp nâng cao hiệu suất và độ tin cậy.

Thanhthienphu.vn mang đến cho bạn lựa chọn tối ưu, đồng hành cùng bạn trên con đường chinh phục tự động hóa, biến những ý tưởng thành hiện thực, kiến tạo tương lai sản xuất thông minh, tiết kiệm chi phí vận hành và bảo trì hệ thống

1. Giới thiệu chung về Module PROFIBUS 6ES7277-0AA22-0XA0

Trong thế giới công nghiệp 4.0, việc kết nối và truyền thông dữ liệu giữa các thiết bị là yếu tố then chốt để đạt được hiệu quả tối ưu. Module PROFIBUS 6ES7277-0AA22-0XA0, một “trợ thủ” đắc lực cho dòng PLC S7-200 huyền thoại của Siemens, chính là chìa khóa để mở ra cánh cửa kết nối đó.

S7-200, dù đã có mặt trên thị trường một thời gian, vẫn được tin dùng rộng rãi nhờ tính ổn định, độ tin cậy cao và chi phí hợp lý. Tuy nhiên, khả năng giao tiếp mặc định của S7-200 có thể hạn chế trong một số ứng dụng đòi hỏi kết nối mạng phức tạp.

Đây chính là lúc 6ES7277-0AA22-0XA0 phát huy vai trò, mang đến khả năng giao tiếp PROFIBUS mạnh mẽ, giúp S7-200 “hòa mình” vào mạng lưới truyền thông công nghiệp rộng lớn.

2. Thông Tin Chi Tiết Về Sản Phẩm 6ES7277-0AA22-0XA0

Để giúp bạn có cái nhìn tổng quan và đưa ra quyết định lựa chọn chính xác, thanhthienphu.vn xin trình bày bảng so sánh chi tiết về các thông số kỹ thuật và tính năng của 6ES7277-0AA22-0XA0 Module PROFIBUS S7-200:

Tính Năng/Thông Số Kỹ Thuật Chi Tiết
Mã sản phẩm 6ES7277-0AA22-0XA0
Loại sản phẩm Module truyền thông PROFIBUS DP Slave
Dòng PLC tương thích S7-200 (CPU 22x)
Giao thức truyền thông PROFIBUS DP (theo tiêu chuẩn EN 50170)
Tốc độ truyền 9.6 kbit/s đến 12 Mbit/s (tự động nhận diện)
Số lượng I/O tối đa 244 byte đầu vào / 244 byte đầu ra
Địa chỉ trạm (Station Address) Cài đặt bằng công tắc DIP
Đèn báo trạng thái Đèn LED báo nguồn, trạng thái bus, lỗi
Nguồn cấp 24V DC (từ PLC S7-200)
Dòng tiêu thụ 150 mA (tối đa)
Nhiệt độ hoạt động 0°C đến 60°C
Độ ẩm hoạt động 5% đến 95% (không ngưng tụ)
Kích thước (RxCxS) 71.2 x 80 x 62 mm
Trọng lượng 150 g
Tiêu chuẩn CE, UL, cULus
Tính năng đặc biệt Tích hợp chẩn đoán lỗi, dễ dàng lắp đặt, bảo vệ chống ngắn mạch

3. Cấu Tạo Sản Phẩm 6ES7277-0AA22-0XA0

Để hiểu rõ hơn về cách thức hoạt động và khả năng của 6ES7277-0AA22-0XA0, chúng ta hãy cùng khám phá cấu tạo bên trong của module này. Việc nắm vững cấu tạo sẽ giúp các kỹ sư và kỹ thuật viên dễ dàng lắp đặt, bảo trì và xử lý sự cố khi cần thiết.

Vỏ bảo vệ: Được làm từ nhựa cứng chất lượng cao, có khả năng chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện điện tử bên trong khỏi tác động của môi trường. Thiết kế nhỏ gọn, dễ dàng lắp đặt trên DIN rail.

Cổng kết nối PROFIBUS: Sử dụng đầu nối 9 chân D-sub cái, tuân thủ theo tiêu chuẩn PROFIBUS DP, đảm bảo kết nối ổn định và tin cậy với mạng PROFIBUS.

Công tắc DIP: Dùng để cài đặt địa chỉ trạm (station address) cho module trên mạng PROFIBUS. Việc cài đặt địa chỉ rất đơn giản, chỉ cần gạt các công tắc theo bảng hướng dẫn đi kèm.

Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của module, bao gồm:

  • PWR (Power): Báo nguồn cấp cho module.
  • BF (Bus Fault): Báo lỗi trên bus PROFIBUS.
  • SF (System Fault): Báo lỗi hệ thống.
  • RUN: Báo trạng thái hoạt động.

Khối xử lý trung tâm (CPU): “Bộ não” của module, chịu trách nhiệm xử lý các giao thức truyền thông PROFIBUS DP, quản lý dữ liệu vào/ra và giao tiếp với PLC S7-200.

Bộ nhớ: Lưu trữ cấu hình, chương trình và dữ liệu của module.

Mạch giao tiếp: Chuyển đổi tín hiệu giữa PLC S7-200 và mạng PROFIBUS.

Các linh kiện điện tử khác: Bao gồm các điện trở, tụ điện, cuộn cảm,… đảm bảo hoạt động ổn định và chính xác của module.

4. Các Tính Năng Chính Của Sản Phẩm 6ES7277-0AA22-0XA0

6ES7277-0AA22-0XA0 không chỉ đơn thuần là một module mở rộng giao tiếp, mà còn là một “vũ khí” lợi hại, mang đến những tính năng vượt trội, giúp hệ thống của bạn hoạt động hiệu quả hơn bao giờ hết. Hãy cùng thanhthienphu.vn điểm qua những tính năng nổi bật này:

  • Mở rộng khả năng kết nối của S7-200: Module này cho phép PLC S7-200 giao tiếp với các thiết bị hỗ trợ PROFIBUS DP, mở ra khả năng kết nối với một loạt các thiết bị như biến tần, màn hình HMI, bộ điều khiển, cảm biến, và các PLC khác. Điều này tạo ra một hệ thống tự động hóa linh hoạt, dễ dàng mở rộng và nâng cấp.
  • Tốc độ truyền thông cao: Hỗ trợ tốc độ truyền từ 9.6 kbit/s đến 12 Mbit/s, tự động nhận diện tốc độ baud, đảm bảo truyền dữ liệu nhanh chóng và ổn định, đáp ứng nhu cầu của các ứng dụng đòi hỏi tốc độ cao. Theo nghiên cứu của Siemens, tốc độ truyền thông cao giúp giảm độ trễ trong hệ thống, tăng hiệu suất lên đến 30%.
  • Dung lượng I/O lớn: Với khả năng quản lý 244 byte đầu vào và 244 byte đầu ra, module này cho phép trao đổi một lượng lớn dữ liệu giữa PLC S7-200 và các thiết bị khác trên mạng PROFIBUS, đáp ứng nhu cầu của các ứng dụng phức tạp.
  • Dễ dàng cấu hình và lắp đặt: Cài đặt địa chỉ trạm bằng công tắc DIP đơn giản, không cần phần mềm chuyên dụng. Thiết kế nhỏ gọn, dễ dàng lắp đặt trên DIN rail, tiết kiệm không gian trong tủ điện.
  • Tích hợp chẩn đoán lỗi: Các đèn LED báo trạng thái cung cấp thông tin trực quan về tình trạng hoạt động và các lỗi có thể xảy ra, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
  • Tính năng I-Slave: Cho phép module hoạt động như một I-Slave, cung cấp khả năng chẩn đoán mở rộng và cấu hình linh hoạt hơn.
  • Độ tin cậy cao: Sản phẩm của Siemens, thương hiệu hàng đầu thế giới về tự động hóa, đảm bảo chất lượng, độ bền và độ tin cậy cao, giúp hệ thống của bạn hoạt động ổn định trong thời gian dài.

5. Hướng Dẫn Kết Nối Sản Phẩm 6ES7277-0AA22-0XA0 Với Phần Mềm

Việc kết nối 6ES7277-0AA22-0XA0 với phần mềm lập trình của Siemens (STEP 7 Micro/WIN) là bước quan trọng để cấu hình và lập trình module. Thanhthienphu.vn sẽ hướng dẫn bạn chi tiết từng bước để thực hiện kết nối này một cách dễ dàng:

Bước 1: Chuẩn bị phần cứng và phần mềm

Phần cứng:

  • PLC S7-200 (CPU 22x).
  • Module PROFIBUS 6ES7277-0AA22-0XA0.
  • Cáp lập trình PPI hoặc cáp USB/PPI (cho kết nối với máy tính).
  • Cáp PROFIBUS DP.
  • Nguồn cấp 24V DC (nếu cần).

Phần mềm:

  • STEP 7 Micro/WIN (phiên bản tương thích với S7-200).
  • GSD file cho 6ES7277-0AA22-0XA0 (có thể tải về từ trang web của Siemens).

Bước 2: Lắp đặt phần cứng

  1. Gắn module 6ES7277-0AA22-0XA0 vào PLC S7-200.
  2. Cài đặt địa chỉ trạm cho module bằng công tắc DIP.
  3. Kết nối cáp PROFIBUS DP từ module đến mạng PROFIBUS.
  4. Kết nối cáp lập trình từ PLC S7-200 đến máy tính.
  5. Cấp nguồn cho PLC S7-200 và module.

Bước 3: Cài đặt GSD file

  1. Mở phần mềm STEP 7 Micro/WIN.
  2. Vào menu “Options” -> “Install GSD file”.
  3. Chọn file GSD của 6ES7277-0AA22-0XA0 và nhấn “Install”.

Bước 4: Cấu hình module trong STEP 7 Micro/WIN

  1. Tạo một project mới hoặc mở project hiện có.
  2. Trong cửa sổ “Project Tree”, nhấp đúp vào “Communication”.
  3. Chọn “PROFIBUS” và kéo thả module 6ES7277-0AA22-0XA0 vào mạng PROFIBUS.
  4. Thiết lập các thông số cho module (địa chỉ, tốc độ truyền,…).
  5. Thêm các khối dữ liệu (data blocks) để trao đổi dữ liệu với module.

Bước 5: Lập trình PLC S7-200

  1. Viết chương trình điều khiển trong STEP 7 Micro/WIN, sử dụng các lệnh để đọc và ghi dữ liệu vào/ra của module.
  2. Tải chương trình xuống PLC S7-200.

6. Cách Lập Trình Sản Phẩm 6ES7277-0AA22-0XA0

Sau khi đã kết nối thành công 6ES7277-0AA22-0XA0 với phần mềm, bước tiếp theo là lập trình để module thực hiện các chức năng mong muốn. Thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình cơ bản với ngôn ngữ Ladder, một trong những ngôn ngữ lập trình phổ biến nhất cho PLC.

Ví dụ: Đọc dữ liệu từ một biến tần trên mạng PROFIBUS

Giả sử bạn muốn đọc giá trị tốc độ hiện tại từ một biến tần được kết nối với mạng PROFIBUS thông qua 6ES7277-0AA22-0XA0. Biến tần có địa chỉ PROFIBUS là 3, và giá trị tốc độ được lưu trữ trong thanh ghi có địa chỉ 40001 (địa chỉ này thường được cung cấp trong tài liệu của biến tần).

Bước 1: Xác định địa chỉ I/O của module trong PLC S7-200

Trong STEP 7 Micro/WIN, bạn cần xác định địa chỉ I/O mà module 6ES7277-0AA22-0XA0 chiếm dụng trong PLC S7-200. Thông tin này thường được hiển thị trong phần cấu hình của module.

Ví dụ: Giả sử module chiếm dụng vùng nhớ đầu vào từ I0.0 đến I15.7 và vùng nhớ đầu ra từ Q0.0 đến Q15.7.

Bước 2: Sử dụng lệnh GET để đọc dữ liệu

Trong chương trình Ladder, bạn sẽ sử dụng lệnh GET để đọc dữ liệu từ biến tần. Lệnh GET yêu cầu các tham số sau:

  • REQ (Request): Kích hoạt lệnh GET.
  • PORT: Cổng giao tiếp (trong trường hợp này là cổng PROFIBUS).
  • ID: Địa chỉ PROFIBUS của biến tần (3).
  • ADR (Address): Địa chỉ thanh ghi cần đọc (40001).
  • LEN (Length): Số byte cần đọc (thường là 2 byte cho giá trị tốc độ).
  • DB (Data Block): Khối dữ liệu để lưu trữ dữ liệu đọc được.
  • NDR (New Data Received): Cờ báo khi có dữ liệu mới.
  • ERROR: Mã lỗi (nếu có).
  • STATUS: Trạng thái của lệnh.

Bước 3: Xử lý dữ liệu đọc được

Sau khi lệnh GET thực hiện thành công, dữ liệu tốc độ sẽ được lưu trữ trong khối dữ liệu (DB) mà bạn đã chỉ định. Bạn có thể sử dụng các lệnh khác trong Ladder để xử lý dữ liệu này, ví dụ như hiển thị lên màn hình HMI hoặc sử dụng để điều khiển các thiết bị khác.

7. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng Module 6ES7277-0AA22-0XA0

Trong quá trình sử dụng 6ES7277-0AA22-0XA0, có thể bạn sẽ gặp phải một số lỗi. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn “chẩn bệnh” và khắc phục các lỗi thường gặp một cách nhanh chóng và hiệu quả:

Lỗi đèn LED BF (Bus Fault) sáng đỏ:

Nguyên nhân:

  • Cáp PROFIBUS bị lỏng, đứt hoặc kết nối không đúng.
  • Địa chỉ trạm của module bị trùng với một thiết bị khác trên mạng.
  • Tốc độ truyền không phù hợp.
  • Điện trở cuối (terminator) chưa được kích hoạt hoặc bị hỏng.

Khắc phục:

  • Kiểm tra lại cáp PROFIBUS, đảm bảo kết nối chắc chắn và đúng sơ đồ.
  • Kiểm tra lại địa chỉ trạm của module, đảm bảo không trùng với thiết bị khác.
  • Kiểm tra lại tốc độ truyền, đảm bảo phù hợp với các thiết bị trên mạng.
  • Kiểm tra điện trở cuối, đảm bảo được kích hoạt ở hai đầu của mạng PROFIBUS.

Lỗi đèn SF (System Fault) sáng đỏ:

Nguyên nhân:

  • Lỗi phần cứng của module.
  • Lỗi cấu hình trong STEP 7 Micro/WIN.
  • Nguồn cấp không ổn định.

Khắc phục:

  • Kiểm tra lại cấu hình trong STEP 7 Micro/WIN, đảm bảo đúng thông số.
  • Kiểm tra nguồn cấp, đảm bảo ổn định và đủ điện áp.
  • Nếu các bước trên không khắc phục được, có thể module bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ.

Không thể giao tiếp với module:

Nguyên nhân:

  • Cáp lập trình bị lỏng, đứt hoặc kết nối không đúng.
  • Chưa cài đặt GSD file.
  • Cấu hình module trong STEP 7 Micro/WIN không chính xác.

Khắc phục:

  • Kiểm tra lại cáp lập trình.
  • Cài đặt GSD file.
  • Kiểm tra lại cấu hình module trong STEP 7 Micro/WIN.

8. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đang tìm kiếm giải pháp truyền thông PROFIBUS tối ưu cho hệ thống S7-200? Bạn cần một đối tác tin cậy, giàu kinh nghiệm để tư vấn và cung cấp thiết bị tự động hóa chất lượng? Hãy đến với thanhthienphu.vn!

Chúng tôi tự hào là nhà cung cấp giải pháp tự động hóa hàng đầu, với đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng lắng nghe và tư vấn cho bạn giải pháp phù hợp nhất. Chúng tôi cam kết:

  • Cung cấp sản phẩm 6ES7277-0AA22-0XA0 chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
  • Tư vấn tận tình, chu đáo, giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu và ngân sách.
  • Hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc và hỗ trợ bạn trong quá trình lắp đặt, cấu hình và vận hành.
  • Giá cả cạnh tranh, chính sách bảo hành hấp dẫn.

Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và trải nghiệm dịch vụ tốt nhất:

  • Hotline: 08.12.77.88.99
  • Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
  • Website: thanhthienphu.vn

Thông số kỹ thuật 6ES7277-0AA22-0XA0

6ES7277-0AA22-0XA0 sở hữu 1 cổng giao tiếp PROFIBUS DP, MPI, tốc độ truyền tải từ 9.6 KB đến 12 MB, sử dụng nguồn đầu vào 24VDC, giao thức RS485, có thể kết nối được với 6 thiết bị.

Tên sản phẩm Mô Đun Truyền Thông PROFIBUS S7-200
Mã sản phẩm 6ES7277-0AA22-0XA0
Thông số SIMATIC S7-200, PROFIBUS DP Slave module, 9.6 KB to 12 MB, 1 interface PROFIBUS-DP/MPI
Kích thước 8.80 x 9.40 x 7.10
Khối lượng 0.147 Kg
Hãng sản xuất Siemens AG
Xuất xứ China
Bảo hành Bảo hành chính hãng 12 tháng

Download tài liệu PLC S7-200

PLC S7-200 Catalogue

Thông tin bổ sung

Điện áp ngõ vào24VDC
HãngSiemens
Xuất xứGermany
Cổng kết nốiProfibus
