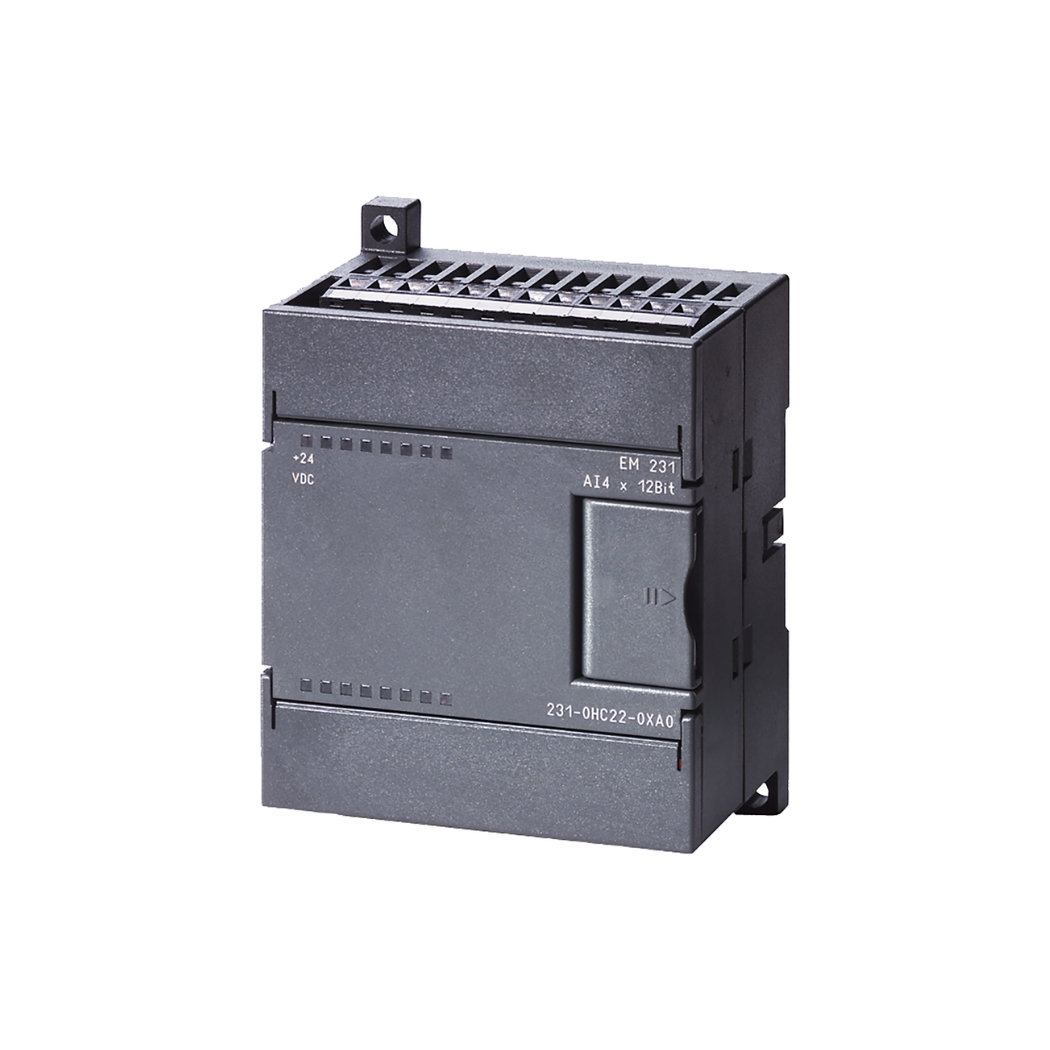

6ES7231-7PC22-0XA0 Mô đun S7-200 EM231 4AI

6ES7231-7PC22-0XA0 Mô đun S7-200 EM231 4AI là giải pháp hoàn hảo cho hệ thống điều khiển của bạn, nâng tầm hiệu suất và độ chính xác trong các ứng dụng tự động hóa công nghiệp.

Thanhthienphu.vn tự hào mang đến cho bạn một thiết bị mạnh mẽ, đáng tin cậy, giúp bạn giải quyết mọi thách thức trong quá trình vận hành và sản xuất.

1. Thông tin chi tiết về sản phẩm 6ES7231-7PC22-0XA0

6ES7231-7PC22-0XA0 Mô đun S7-200 EM231 4AI: Không chỉ là một linh kiện, mà là chìa khóa mở ra cánh cửa của sự chính xác và hiệu quả trong thế giới tự động hóa. Hãy cùng chúng tôi khám phá những thông số kỹ thuật ấn tượng, những con số biết nói, để hiểu rõ hơn về sức mạnh tiềm ẩn của thiết bị này.

Từ điện áp đầu vào, dải đo lường, cho đến độ phân giải và thời gian chuyển đổi, tất cả đều được trình bày một cách trực quan và dễ hiểu, giúp bạn nắm bắt trọn vẹn giá trị mà sản phẩm mang lại.

Bên cạnh đó, chúng tôi cũng cung cấp những thông tin về kích thước, trọng lượng, và tiêu chuẩn bảo vệ, để bạn có thể hình dung rõ ràng về sản phẩm trong môi trường làm việc thực tế.

2. Cấu tạo sản phẩm 6ES7231-7PC22-0XA0

Từ khối xử lý trung tâm, nơi thực hiện các phép tính toán phức tạp, đến các cổng kết nối đầu vào, nơi tiếp nhận tín hiệu từ thế giới bên ngoài, mỗi bộ phận đều đóng một vai trò quan trọng trong việc đảm bảo hoạt động ổn định và chính xác của mô-đun.

Chúng tôi sẽ giới thiệu chi tiết về các khối chức năng chính, sơ đồ mạch, và các linh kiện quan trọng, giúp bạn hiểu rõ hơn về cách thức hoạt động và những yếu tố tạo nên sự khác biệt của sản phẩm.

• Khối xử lý trung tâm (CPU): Điều khiển toàn bộ hoạt động của mô-đun, xử lý tín hiệu đầu vào và truyền thông với PLC S7-200.
• Khối chuyển đổi tín hiệu tương tự-số (A/D Converter): Chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số để CPU xử lý.
• Khối cách ly: Đảm bảo an toàn cho hệ thống bằng cách cách ly điện áp giữa các kênh đầu vào và CPU.
• Khối nguồn: Cung cấp nguồn điện ổn định cho các linh kiện bên trong mô-đun.
• Các đầu nối (Terminal Block): Dùng để kết nối dây dẫn từ các cảm biến và thiết bị ngoại vi.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun (ví dụ: nguồn, lỗi, kênh hoạt động).
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường (bụi, độ ẩm, rung động).

3. Các tính năng chính của sản phẩm 6ES7231-7PC22-0XA0

Từ khả năng xử lý tín hiệu analog đa dạng, độ chính xác cao, cho đến khả năng chống nhiễu, bảo vệ quá tải, và tích hợp dễ dàng với hệ thống S7-200, mỗi tính năng đều được thiết kế để đáp ứng những yêu cầu khắt khe nhất của người dùng. Hãy cùng chúng tôi khám phá những tính năng này, và bạn sẽ hiểu vì sao 6ES7231-7PC22-0XA0 là sự lựa chọn hàng đầu cho các ứng dụng tự động hóa.

• Độ chính xác cao: Với độ phân giải 12 bit, mô-đun cung cấp khả năng đo lường chính xác các tín hiệu analog, giúp hệ thống điều khiển hoạt động ổn định và tin cậy.
• Đa kênh: 4 kênh đầu vào tương tự cho phép kết nối đồng thời nhiều cảm biến, giúp giám sát và điều khiển nhiều thông số cùng lúc.
• Linh hoạt: Hỗ trợ nhiều dải tín hiệu đầu vào (0-10V DC, 0-20mA, 4-20mA), đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
• Dễ dàng tích hợp: Tương thích hoàn toàn với hệ thống PLC S7-200, dễ dàng lắp đặt và cấu hình.
• Bảo vệ: Tích hợp các tính năng bảo vệ quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho hệ thống và thiết bị.
• Chống nhiễu: Khả năng chống nhiễu tốt, đảm bảo hoạt động ổn định trong môi trường công nghiệp có nhiều nguồn gây nhiễu.
• Tiết kiệm không gian: Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện.
• Độ bền cao: Chịu được rung động, va đập và điều kiện môi trường khắc nghiệt, có thể hoạt động liên tục trong thời gian dài, giảm thiểu thời gian chết của máy móc và hệ thống.

Ví dụ: Trong một nhà máy sản xuất thực phẩm, mô-đun 6ES7231-7PC22-0XA0 có thể được sử dụng để đo nhiệt độ, áp suất, độ ẩm và lưu lượng của các nguyên liệu và sản phẩm. Nhờ độ chính xác cao và khả năng kết nối nhiều cảm biến, mô-đun giúp kiểm soát chặt chẽ các thông số này, đảm bảo chất lượng sản phẩm và hiệu quả sản xuất.

4. Hướng dẫn kết nối sản phẩm 6ES7231-7PC22-0XA0 với phần mềm

Bước vào thế giới lập trình, nơi bạn có thể “giao tiếp” với mô-đun, tùy chỉnh các thông số, và khai thác tối đa tiềm năng của thiết bị. Chúng tôi sẽ hướng dẫn bạn từng bước, từ việc cài đặt phần mềm, kết nối phần cứng, cho đến cấu hình các kênh đầu vào, thiết lập dải đo, và kiểm tra kết nối.

Với những hướng dẫn chi tiết, bạn sẽ dễ dàng làm chủ quá trình kết nối, và sẵn sàng cho những dự án tự động hóa đầy thú vị.

Chuẩn bị:

• Mô-đun 6ES7231-7PC22-0XA0
• PLC S7-200 (ví dụ: CPU 224, CPU 226)
• Cáp lập trình PPI hoặc MPI
• Phần mềm STEP 7 Micro/WIN (phiên bản phù hợp với PLC)
• Máy tính cài đặt phần mềm
• Nguồn cấp 24V DC

Kết nối phần cứng:

• Gắn mô-đun 6ES7231-7PC22-0XA0 vào rack của PLC S7-200.
• Kết nối nguồn cấp 24V DC cho PLC và mô-đun.
• Kết nối cáp lập trình từ cổng COM của máy tính đến cổng PPI hoặc MPI của PLC.
• Kết nối các cảm biến hoặc thiết bị ngoại vi vào các kênh đầu vào tương ứng của mô-đun. Chú ý đấu nối đúng cực tính và dải tín hiệu.

Cấu hình phần mềm:

Mở phần mềm STEP 7 Micro/WIN.

Tạo một dự án mới hoặc mở dự án hiện có.

Chọn loại CPU S7-200 đang sử dụng.

Trong cửa sổ System Block, cấu hình địa chỉ I/O cho mô-đun 6ES7231-7PC22-0XA0. Địa chỉ này sẽ được sử dụng trong chương trình để đọc giá trị từ các kênh đầu vào. Thông thường, địa chỉ bắt đầu từ IB0 (Input Byte 0) hoặc IW0 (Input Word 0).

Cấu hình các thông số cho từng kênh đầu vào:

• Chọn loại tín hiệu (0-10V, 0-20mA, 4-20mA).
• Thiết lập dải đo lường.
• Bật/tắt các tính năng lọc nhiễu (nếu cần).

Kiểm tra kết nối:

• Tải chương trình xuống PLC.
• Chuyển PLC sang chế độ RUN.
• Sử dụng chức năng Watch Table trong STEP 7 Micro/WIN để theo dõi giá trị đọc được từ các kênh đầu vào của mô-đun.
• Thay đổi giá trị đầu vào của các cảm biến và kiểm tra xem giá trị hiển thị trên Watch Table có thay đổi tương ứng không.

5. Khắc phục một số lỗi thường gặp trên 6ES7231-7PC22-0XA0

Xử lý sự cố với 6ES7231-7PC22-0XA0: Đừng lo lắng khi gặp vấn đề, chúng tôi luôn ở đây để hỗ trợ bạn. Chúng tôi sẽ liệt kê những lỗi thường gặp nhất, từ đèn báo lỗi nhấp nháy, giá trị đọc không chính xác, cho đến mất kết nối với PLC. Với mỗi lỗi, chúng tôi sẽ cung cấp nguyên nhân, cách kiểm tra, và các bước khắc phục chi tiết, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

Đèn LED SF (System Fault) sáng đỏ:

Nguyên nhân: Lỗi phần cứng, lỗi cấu hình, hoặc mô-đun không tương thích với PLC.

Khắc phục:

• Kiểm tra lại kết nối giữa mô-đun và PLC.
• Đảm bảo mô-đun được cấp nguồn đúng cách.
• Kiểm tra cấu hình phần mềm xem có đúng loại mô-đun và địa chỉ I/O không.
• Thử thay thế bằng một mô-đun khác (nếu có).
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.

Giá trị đọc được không chính xác:

Nguyên nhân:

Cảm biến bị lỗi hoặc đấu nối sai.

• Cấu hình dải đo lường không chính xác.
• Nhiễu tín hiệu.
• Mô-đun bị lỗi.

Khắc phục:

• Kiểm tra lại kết nối và hoạt động của cảm biến.
• Đảm bảo cấu hình dải đo lường trong phần mềm phù hợp với cảm biến.
• Sử dụng cáp chống nhiễu và đi dây đúng cách để giảm thiểu nhiễu.
• Thử hiệu chuẩn lại cảm biến (nếu có thể).
• Thử thay thế bằng một mô-đun khác (nếu có).

Mất kết nối với PLC:

Nguyên nhân:

• Cáp kết nối bị lỏng hoặc hỏng.
• PLC bị lỗi.
• Mô-đun bị lỗi.

Khắc phục:

• Kiểm tra lại cáp kết nối giữa mô-đun và PLC.
• Kiểm tra trạng thái hoạt động của PLC.
• Thử thay thế bằng một mô-đun khác (nếu có).

Giá trị đọc bị dao động:

Nguyên nhân: Nhiễu tín hiệu, cảm biến không ổn định.

Khắc phục:

• Sử dụng các biện pháp chống nhiễu (như đã nêu ở trên).
• Bật tính năng lọc nhiễu trong phần mềm (nếu có).
• Kiểm tra và thay thế cảm biến (nếu cần).
