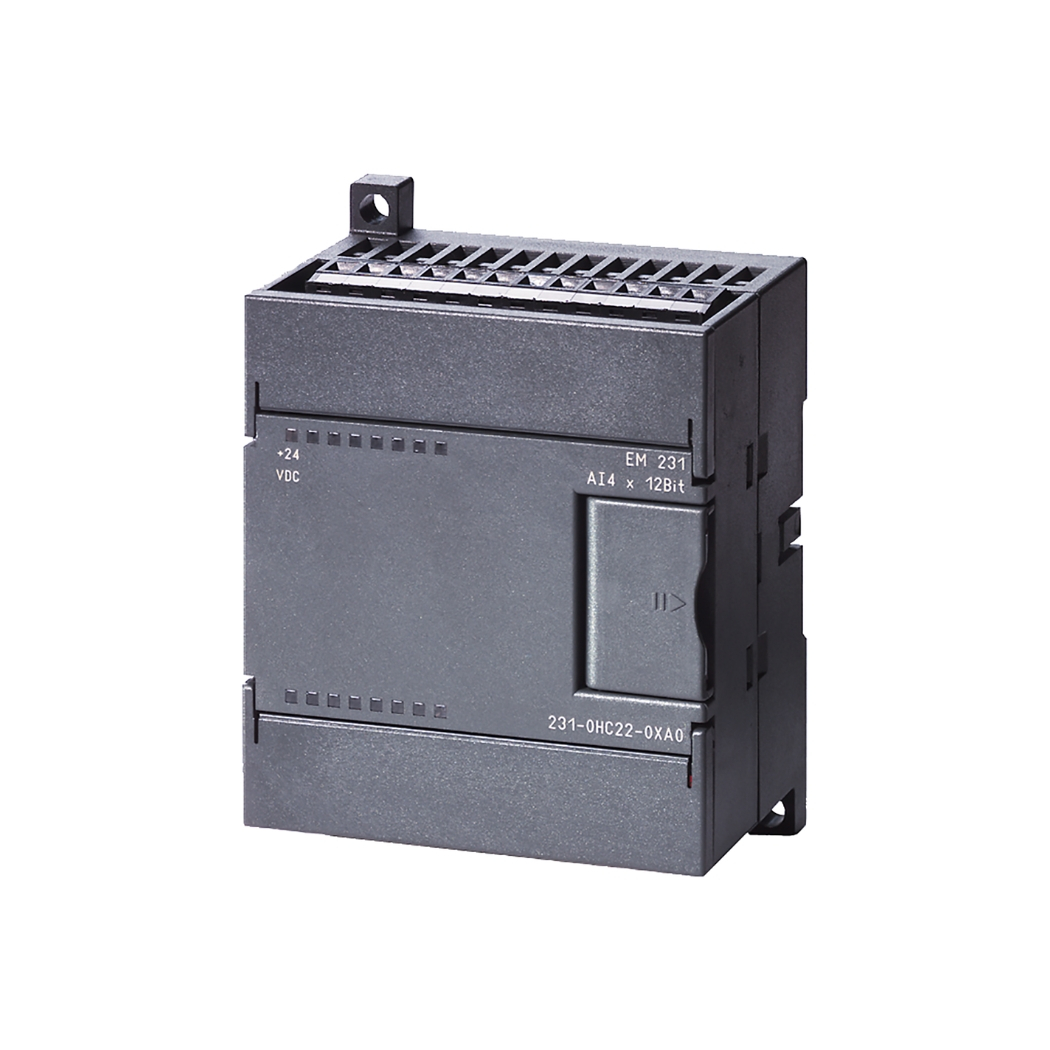

6ES7231-0HC22-0XA8 S7-200 CN AI EM 231

6ES7231-0HC22-0XA8 S7-200 CN AI EM 231, mô-đun đầu vào tương tự, mang đến giải pháp đo lường và kiểm soát chính xác, là trái tim của hệ thống tự động hóa hiện đại, giúp nâng cao hiệu suất cho các ứng dụng công nghiệp đa dạng.

Thanhthienphu.vn tự hào cung cấp thiết bị này, đồng hành cùng bạn kiến tạo những dây chuyền sản xuất thông minh, tối ưu hóa vận hành và gia tăng lợi nhuận vượt trội, mở ra kỷ nguyên mới cho sản xuất.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7231-0HC22-0XA8

2. Cấu Tạo Sản Phẩm 6ES7231-0HC22-0XA8

Sản phẩm này không chỉ là một khối linh kiện đơn thuần, mà là một kiệt tác kỹ thuật được thiết kế tỉ mỉ để mang đến hiệu suất vượt trội. Hãy cùng khám phá cấu tạo chi tiết của nó:

Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.

Khối đầu vào (Input Block):

• Đầu nối (Terminal Block): Dạng vít, giúp kết nối dây dẫn một cách chắc chắn và dễ dàng.
• Mạch bảo vệ: Bảo vệ các kênh đầu vào khỏi quá áp, quá dòng và ngắn mạch.
• Bộ lọc nhiễu: Giảm thiểu nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), đảm bảo tín hiệu đầu vào sạch và ổn định.
• Bộ chuyển đổi Analog-to-Digital (ADC): Chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số để PLC có thể xử lý.

Khối xử lý (Processing Block):

• Vi xử lý (Microprocessor): Xử lý tín hiệu số từ ADC, thực hiện các phép tính và hiệu chỉnh.
• Bộ nhớ (Memory): Lưu trữ dữ liệu cấu hình và chương trình.

Khối giao tiếp (Communication Block):

• Giao diện truyền thông: Kết nối với PLC S7-200 CN thông qua bus mở rộng.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module.

Khối nguồn (Power Block):

• Mạch ổn áp: Cung cấp điện áp ổn định cho các linh kiện bên trong.
• Mạch bảo vệ: Bảo vệ module khỏi quá áp, quá dòng và ngược cực.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7231-0HC22-0XA8

6ES7231-0HC22-0XA8 không chỉ là một module đầu vào tương tự thông thường, mà còn là một “trợ thủ” đắc lực với những tính năng vượt trội:

Đa dạng tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu đầu vào khác nhau (điện áp, dòng điện), đáp ứng nhu cầu đa dạng của các ứng dụng.

Độ Phân Giải Cao Và Độ Chính Xác Vượt Trội:

• Độ phân giải 12 bits + dấu (điện áp) và 11 bits + dấu (dòng điện) cho phép đo lường tín hiệu với độ chi tiết cao, giảm thiểu sai số và tăng cường độ tin cậy của hệ thống.
• Sai số cực thấp (thường dưới 0.1%) đảm bảo kết quả đo lường chính xác, giúp kiểm soát quá trình một cách chặt chẽ và hiệu quả.

Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi 625 µs/kênh cho phép thu thập dữ liệu liên tục và nhanh chóng, đáp ứng yêu cầu của các ứng dụng thời gian thực.

Khả năng chống nhiễu tuyệt vời:

• Tích hợp bộ lọc nhiễu tiên tiến, loại bỏ hiệu quả nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường xung quanh.
• Cách ly 500VDC giữa các kênh và logic giúp bảo vệ tín hiệu khỏi các xung điện áp cao và ngăn chặn nhiễu xuyên kênh.

Dễ dàng cấu hình và lập trình:

• Cấu hình đơn giản thông qua phần mềm STEP 7-Micro/WIN, không yêu cầu kiến thức chuyên sâu về lập trình.
• Hỗ trợ nhiều khối hàm (function blocks) có sẵn, giúp việc lập trình trở nên dễ dàng và nhanh chóng.

Thiết Kế Công Nghiệp Bền Bỉ, Đảm Bảo Hoạt Động Ổn Định Trong Môi Trường Khắc Nghiệt:

• Vỏ nhựa cao cấp, chống cháy, chống va đập và chịu nhiệt độ cao (0°C đến 55°C), bảo vệ linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.
• Đạt các tiêu chuẩn công nghiệp quốc tế như CE, UL, cULus, đảm bảo chất lượng và độ tin cậy.

Kích Thước Nhỏ Gọn, Tiết Kiệm Không Gian Lắp Đặt:

• Thiết kế nhỏ gọn (46 mm x 80 mm x 62 mm) giúp tiết kiệm không gian trong tủ điện, đặc biệt quan trọng trong các ứng dụng có không gian hạn chế.
• Dễ dàng lắp đặt trên thanh DIN rail, giúp việc lắp đặt và bảo trì trở nên nhanh chóng và thuận tiện.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7231-0HC22-0XA8 Với Phần Mềm

Để “khai phá” sức mạnh của 6ES7231-0HC22-0XA8, bạn cần kết nối nó với phần mềm STEP 7-Micro/WIN. Đừng lo lắng, quá trình này không hề phức tạp như bạn nghĩ!

Chuẩn bị:

• Module 6ES7231-0HC22-0XA8.
• PLC S7-200 CN (CPU 22x).
• Cáp kết nối (PPI hoặc Profibus, tùy thuộc vào loại CPU).
• Phần mềm STEP 7-Micro/WIN (phiên bản phù hợp với CPU).
• Máy tính cài đặt phần mềm STEP 7-Micro/WIN.

Kết nối phần cứng:

• Gắn module 6ES7231-0HC22-0XA8 vào thanh DIN rail bên cạnh PLC.
• Kết nối module với PLC thông qua bus mở rộng.
• Kết nối cáp lập trình từ máy tính đến cổng giao tiếp trên PLC.
• Cấp nguồn 24VDC cho module và PLC.

Kết nối phần mềm:

• Mở phần mềm STEP 7-Micro/WIN.
• Tạo một project mới hoặc mở project hiện có.
• Chọn loại CPU phù hợp.
• Thiết lập kết nối với PLC (chọn cổng COM, tốc độ truyền,…).
• Kiểm tra kết nối bằng cách nhấn nút “Test Connection”.

Cấu hình module:

• Trong cây thư mục project, tìm đến mục “System Block”.
• Chọn tab “Analog Inputs”.
• Khai báo địa chỉ I/O cho các kênh đầu vào tương tự của module.
• Chọn loại tín hiệu đầu vào (điện áp, dòng điện) và dải đo cho từng kênh.
• Lưu cấu hình vào PLC.

5. Cách Lập Trình Sản Phẩm 6ES7231-0HC22-0XA8

Sau khi kết nối thành công, bạn đã sẵn sàng “thổi hồn” vào hệ thống của mình bằng cách lập trình cho 6ES7231-0HC22-0XA8. Dưới đây là một ví dụ đơn giản:

Ví dụ: Đo nhiệt độ từ cảm biến Pt100 và hiển thị giá trị lên màn hình HMI.

1. Xác định địa chỉ I/O: Giả sử kênh 1 của module được kết nối với cảm biến Pt100 và có địa chỉ I/O là IW0.
2. Sử dụng khối hàm: Trong chương trình PLC, sử dụng khối hàm “AI_SCALE” (hoặc tương tự) để chuyển đổi giá trị số từ IW0 thành giá trị nhiệt độ thực tế.
3. Hiển thị giá trị: Sử dụng khối hàm “MOVE” để chuyển giá trị nhiệt độ đã được chuyển đổi đến một vùng nhớ (ví dụ: VW100).
4. Kết nối với HMI: Trong phần mềm cấu hình HMI, tạo một đối tượng hiển thị (ví dụ: Text Display) và liên kết nó với vùng nhớ VW100.

Lưu ý:

• Tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về các khối hàm và cách lập trình.
• Có thể sử dụng các khối hàm khác để thực hiện các phép tính toán, so sánh, điều khiển,… tùy thuộc vào yêu cầu của ứng dụng.

Nghiên cứu điển hình:

Một nhà máy sản xuất nước giải khát đã sử dụng 6ES7231-0HC22-0XA8 để giám sát nhiệt độ của các bồn chứa. Nhờ độ chính xác cao của module, họ đã có thể kiểm soát nhiệt độ một cách chặt chẽ, đảm bảo chất lượng sản phẩm và giảm thiểu lãng phí.

Trước khi nâng cấp:

• Sử dụng cảm biến nhiệt độ analog lỗi thời với độ chính xác thấp.
• Thường xuyên phải hiệu chuẩn lại cảm biến, gây mất thời gian và chi phí.
• Chất lượng sản phẩm không ổn định do nhiệt độ không được kiểm soát chính xác.

Sau khi nâng cấp:

• Thay thế cảm biến cũ bằng cảm biến Pt100 và kết nối với 6ES7231-0HC22-0XA8.
• Độ chính xác của hệ thống đo nhiệt độ được cải thiện đáng kể.
• Không cần phải hiệu chuẩn lại cảm biến thường xuyên.
• Chất lượng sản phẩm ổn định hơn, giảm thiểu tỷ lệ sản phẩm lỗi.
• Tiết kiệm chi phí bảo trì và năng lượng.

6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7231-0HC22-0XA8

Trong quá trình sử dụng, đôi khi bạn có thể gặp phải một số vấn đề. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn “chẩn đoán” và “xử lý” nhanh chóng:

1. Lỗi đèn LED báo đỏ:

Nguyên nhân: Có thể do lỗi cấu hình, lỗi kết nối, lỗi phần cứng hoặc quá tải.

Khắc phục:

• Kiểm tra lại cấu hình trong phần mềm STEP 7-Micro/WIN.
• Kiểm tra kết nối giữa module và PLC, đảm bảo các đầu nối được vặn chặt.
• Kiểm tra nguồn cấp cho module.
• Nếu vẫn không được, có thể module bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ.

2. Giá trị đọc không chính xác:

Nguyên nhân: Có thể do sai số của cảm biến, nhiễu điện từ, cấu hình sai hoặc dây dẫn bị lỏng.

Khắc phục:

• Kiểm tra lại cảm biến và đảm bảo nó hoạt động đúng.
• Sử dụng dây dẫn có vỏ bọc chống nhiễu và đi dây xa các nguồn gây nhiễu.
• Kiểm tra lại cấu hình trong phần mềm STEP 7-Micro/WIN, đảm bảo chọn đúng loại tín hiệu đầu vào và dải đo.
• Kiểm tra kết nối dây dẫn, đảm bảo không bị lỏng hoặc đứt.

3. Không giao tiếp được với PLC:

Nguyên nhân: Có thể do lỗi cáp kết nối, cấu hình sai hoặc địa chỉ I/O bị trùng.

Khắc phục:

• Kiểm tra cáp kết nối và thay thế nếu cần.
• Kiểm tra lại cấu hình trong phần mềm STEP 7-Micro/WIN, đảm bảo chọn đúng loại CPU và thiết lập kết nối chính xác.
• Kiểm tra địa chỉ I/O của module, đảm bảo không bị trùng với các thiết bị khác.

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Bạn đã sẵn sàng “nâng tầm” hệ thống của mình với 6ES7231-0HC22-0XA8?

Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao, mà còn mang đến cho bạn:

• Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn, giúp bạn lựa chọn giải pháp phù hợp nhất.
• Hỗ trợ kỹ thuật tận tình: Chúng tôi cam kết hỗ trợ bạn trong suốt quá trình lắp đặt, cấu hình và vận hành sản phẩm.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất trên thị trường.
• Chính sách bảo hành uy tín: Chúng tôi cam kết bảo hành sản phẩm theo đúng quy định của nhà sản xuất.

Đừng ngần ngại liên hệ với chúng tôi ngay hôm nay để được tư vấn và nhận báo giá ưu đãi!
