Giảm giá trực tiếp trên đơn hàng 6ES7231-0HC22-0XA0 Mô đun S7-200 EM231 4AI, giải pháp đầu vào tương tự mạnh mẽ cho hệ thống điều khiển logic khả trình PLC S7-200, mang đến khả năng chuyển đổi tín hiệu analog chính xác, tin cậy, giúp nâng tầm tự động hóa cho các quy trình sản xuất của bạn.
Tại thanhthienphu.vn, bạn không chỉ tìm thấy mô-đun analog chất lượng, mà còn nhận được sự hỗ trợ tận tâm từ đội ngũ kỹ sư giàu kinh nghiệm, đảm bảo hệ thống của bạn vận hành trơn tru, hiệu quả, tiết kiệm chi phí điện nước và an toàn lao động.
1. Thông tin chi tiết về sản phẩm:
| Đặc tính kỹ thuật | Thông số |
|---|---|
| Mã sản phẩm | 6ES7231-0HC22-0XA0 |
| Tên sản phẩm | Mô đun S7-200 EM231 4AI |
| Nhà sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-200 |
| Số kênh đầu vào tương tự | 4 kênh |
| Loại tín hiệu đầu vào | Điện áp: ±10V, ±5V, ±2.5V, 0-20mA, 4-20mA |
| Độ phân giải | 12 bit + dấu |
| Thời gian chuyển đổi (cho tất cả các kênh) | < 2.5 ms |
| Điện áp cung cấp | 24V DC (20.4 – 28.8V DC) |
| Dòng tiêu thụ | 80 mA (từ bus logic), 45 mA (từ nguồn 24V DC) |
| Công suất tiêu thụ | 1.5 W |
| Nhiệt độ hoạt động | 0°C đến 55°C (lắp đặt ngang), 0°C đến 45°C (lắp đặt dọc) |
| Kích thước (Rộng x Cao x Sâu) | 46 mm x 80 mm x 62 mm |
| Trọng lượng | 150 g |
| Tiêu chuẩn | CE, UL, cULus, FM, C-Tick |
| Ứng dụng | Quản lý năng lượng, các nghành công nghiệp tự động hóa, dây chuyền sản xuất. |
2. Cấu tạo sản phẩm:

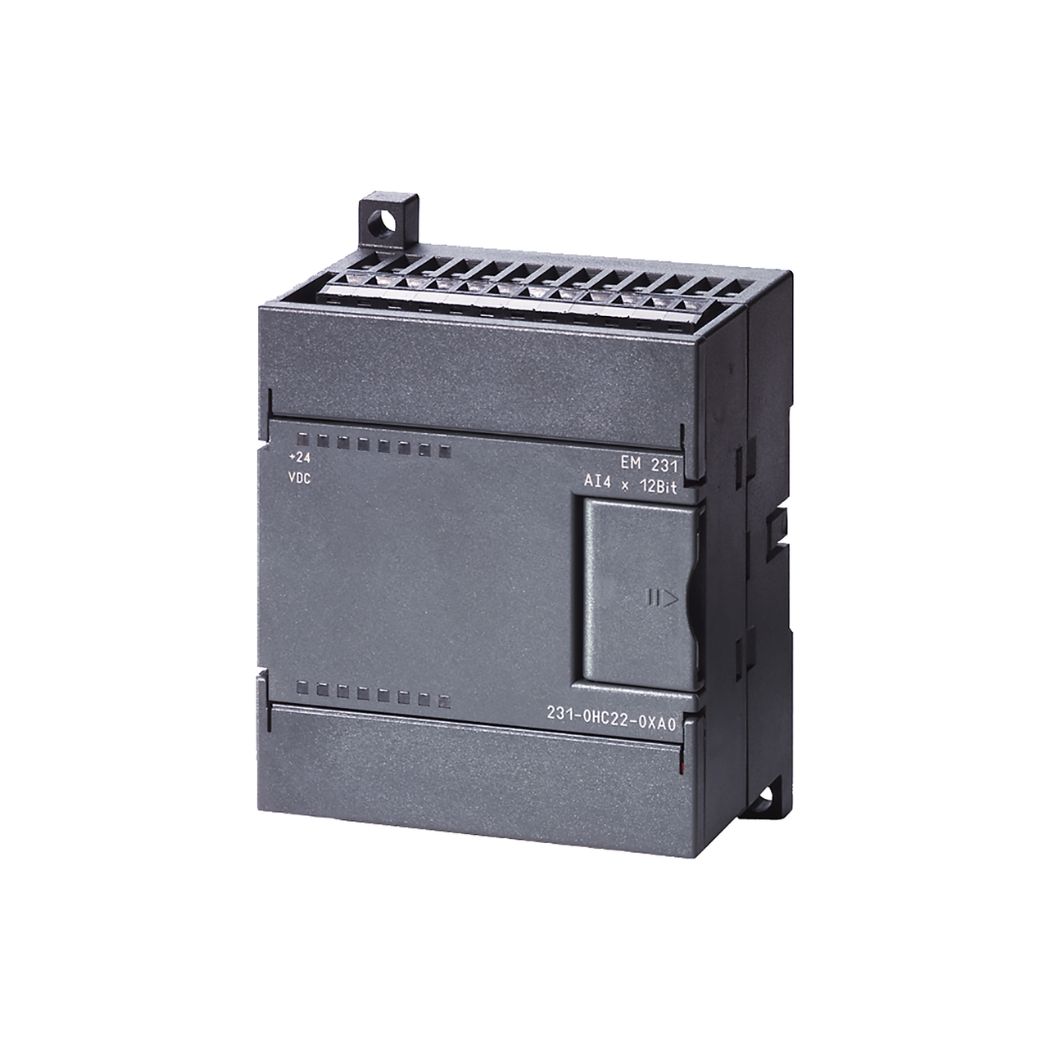

Mô đun S7-200 EM231 4AI được thiết kế với kiểu dáng nhỏ gọn, chắc chắn, dễ dàng lắp đặt trên thanh ray DIN trong tủ điện. Vỏ ngoài làm bằng nhựa cao cấp, có khả năng chống chịu va đập và các tác động từ môi trường bên ngoài. Bên trong, mô-đun bao gồm các thành phần chính sau:
- Khối xử lý trung tâm: Điều khiển toàn bộ hoạt động của mô-đun, xử lý tín hiệu từ các kênh đầu vào và giao tiếp với CPU S7-200.
- Khối chuyển đổi A/D (Analog-to-Digital): Chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số để CPU có thể xử lý.
- Khối cách ly: Đảm bảo an toàn cho hệ thống bằng cách cách ly tín hiệu đầu vào với các mạch điện bên trong mô-đun, ngăn ngừa các sự cố về điện.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun và các kênh đầu vào, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Cổng kết nối: Cho phép kết nối với các cảm biến và CPU S7-200 thông qua các đầu nối vít hoặc đầu nối lò xo.
3. Các tính năng chính của sản phẩm:
Mô đun S7-200 EM231 4AI sở hữu nhiều tính năng ưu việt, giúp nâng cao hiệu suất và độ tin cậy của hệ thống điều khiển:
Độ chính xác cao: Với độ phân giải 12 bit + dấu, mô-đun cung cấp khả năng đo lường chính xác, giúp kiểm soát quá trình một cách chặt chẽ.
Ví dụ: Trong một hệ thống kiểm soát nhiệt độ, mô-đun có thể đo nhiệt độ với độ chính xác ±0.1°C, đảm bảo duy trì nhiệt độ ổn định trong phạm vi mong muốn.
Đa dạng tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu đầu vào khác nhau (điện áp, dòng điện), tương thích với nhiều loại cảm biến trên thị trường.
Ví dụ: Mô-đun có thể kết nối với cảm biến áp suất (4-20mA), cảm biến nhiệt độ (0-10V), cảm biến lưu lượng (0-20mA) và nhiều loại cảm biến khác.
Thời gian chuyển đổi nhanh: Thời gian chuyển đổi ngắn (<2.5ms) giúp mô-đun đáp ứng nhanh với các thay đổi của tín hiệu đầu vào, phù hợp với các ứng dụng yêu cầu tốc độ cao.
Ví dụ: Trong một hệ thống điều khiển tốc độ động cơ, mô-đun có thể cập nhật tín hiệu tốc độ từ encoder một cách nhanh chóng, giúp điều khiển động cơ chính xác và mượt mà.
Dễ dàng cấu hình: Cấu hình mô-đun được thực hiện thông qua phần mềm STEP 7-Micro/WIN, giao diện trực quan, dễ sử dụng.
Chức năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng dễ dàng phát hiện và khắc phục sự cố.
Ví dụ: Nếu có lỗi xảy ra trên một kênh đầu vào (ví dụ: đứt dây, ngắn mạch), đèn LED trên kênh đó sẽ nhấp nháy, thông báo cho người dùng biết vị trí và loại lỗi.
Độ bền và độ tin cậy: Sản phẩm có các chỉ số MTBF (thời gian trung bình giữa các sự cố) và MTTF (thời gian trung bình đến khi hỏng) được kiểm tra và công bố, đảm bảo hoạt động bền bỉ.
Ví dụ: Theo thông tin từ Siemens, Mô-đun có thời gian trung bình giữa các sự cố (MTBF) là 876,000 giờ, tương đương 100 năm.
4. Hướng dẫn kết nối sản phẩm với phần mềm:
Để kết nối Mô đun S7-200 EM231 4AI với phần mềm STEP 7-Micro/WIN, bạn cần thực hiện các bước sau:
Lắp đặt phần cứng:
- Gắn mô-đun vào thanh ray DIN trong tủ điện.
- Kết nối nguồn cấp 24V DC cho mô-đun.
- Kết nối các cảm biến vào các kênh đầu vào tương ứng của mô-đun.
- Kết nối cáp truyền thông từ CPU S7-200 đến mô-đun.
Cài đặt phần mềm:
- Cài đặt phần mềm STEP 7-Micro/WIN trên máy tính.
- Cài đặt driver cho cáp truyền thông (nếu cần).
Kết nối phần cứng với phần mềm:
- Mở phần mềm STEP 7-Micro/WIN.
- Tạo một project mới hoặc mở project hiện có.
- Chọn loại CPU S7-200 đang sử dụng.
- Thêm mô-đun EM231 vào cấu hình phần cứng.
- Thiết lập địa chỉ I/O cho mô-đun.
- Kết nối máy tính với CPU S7-200 thông qua cáp truyền thông.
- Tải cấu hình phần cứng xuống CPU.
5. Khắc phục một số lỗi thường gặp:
Trong quá trình sử dụng Mô đun S7-200 EM231 4AI, bạn có thể gặp một số lỗi sau:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Mất nguồn cấp, nguồn cấp không đúng, cầu chì bị đứt. | Kiểm tra lại nguồn cấp, đảm bảo đúng điện áp và cực tính. Kiểm tra cầu chì, thay thế nếu cần. |
| Đèn LED báo lỗi nhấp nháy | Lỗi kết nối, lỗi cảm biến, lỗi cấu hình. | Kiểm tra lại kết nối giữa mô-đun và CPU, kiểm tra kết nối giữa cảm biến và mô-đun, kiểm tra cấu hình phần cứng trong phần mềm STEP 7-Micro/WIN. |
| Giá trị đọc được không chính xác | Cảm biến bị lỗi, sai dải đo, nhiễu tín hiệu. | Kiểm tra lại cảm biến, đảm bảo hoạt động bình thường. Kiểm tra cấu hình dải đo trong phần mềm. Sử dụng cáp chống nhiễu, đi dây tín hiệu cách xa dây nguồn. |
| Không đọc được giá trị từ mô-đun | Lỗi truyền thông, sai địa chỉ I/O, lỗi chương trình. | Kiểm tra lại kết nối truyền thông, đảm bảo cáp kết nối tốt. Kiểm tra địa chỉ I/O của mô-đun trong phần mềm. Kiểm tra lại chương trình PLC, đảm bảo đúng lệnh đọc dữ liệu. |
| Mô-đun hoạt động không ổn định | Nhiệt độ môi trường quá cao, độ ẩm cao, rung động mạnh. | Đảm bảo mô-đun hoạt động trong phạm vi nhiệt độ và độ ẩm cho phép. Lắp đặt mô-đun ở nơi khô ráo, thoáng mát, tránh rung động mạnh. Nếu nhiệt độ cao bạn có thể lắp thêm quạt tản nhiệt. Sử dụng bộ lọc nguồn nếu nguồn điện không ổn định. |
| Giá trị đọc từ các kênh bị ảnh hưởng lẫn nhau | Hiện tượng này gọi là “cross-talk” có thể xảy ra do nhiều nguyên nhân, chẳng hạn như: Dây dẫn tín hiệu quá dài và không được bọc chống nhiễu đúng cách, Nguồn cung cấp không đủ công suất hoặc không ổn định, Lỗi trong thiết kế mạch điện. | Rút ngắn dây dẫn tín hiệu hoặc sử dụng cáp có lớp bọc chống nhiễu tốt hơn, Đảm bảo nguồn cung cấp đủ công suất và ổn định, Kiểm tra lại sơ đồ mạch điện và đảm bảo tuân thủ các khuyến cáo của nhà sản xuất. |
6. Liên hệ thanhthienphu.vn để được tư vấn:
Bạn đã sẵn sàng để trải nghiệm những lợi ích tuyệt vời mà Mô đun S7-200 EM231 4AI mang lại? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6ES7231-0HC22-0XA0 Mô đun S7-200 EM231 4AI chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ kỹ thuật, giải đáp mọi thắc mắc của bạn.
- Giao hàng nhanh chóng: Chúng tôi giao hàng trên toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
- Bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo quy định của Siemens.
