Giảm giá trực tiếp trên đơn hàng 6ES7221-1BF22-0XA8 Mô Đun S7-200 EM221 8DI, giải pháp đầu vào số tin cậy cho hệ thống điều khiển tự động của bạn, nâng tầm hiệu suất và mở ra những khả năng mới.
Mô đun mở rộng này từ Siemens, hiện đã có mặt tại thanhthienphu.vn, là sự lựa chọn hoàn hảo để nâng cấp hệ thống PLC S7-200, mang lại sự ổn định, chính xác và khả năng mở rộng vượt trội.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7221-1BF22-0XA8
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7221-1BF22-0XA8 |
| Dòng sản phẩm | SIMATIC S7-200, EM 221 |
| Loại mô-đun | Mô-đun đầu vào số (Digital Input Module) |
| Số lượng đầu vào | 8 đầu vào số (8 DI) |
| Điện áp đầu vào | 24 V DC |
| Dòng điện đầu vào | 4 mA mỗi kênh |
| Thời gian đáp ứng | Tối đa 3 ms |
| Cách ly | Cách ly quang học giữa các kênh và với bộ xử lý trung tâm (CPU) |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0 °C đến 55 °C |
| Nhiệt độ bảo quản | -40 °C đến 70 °C |
| Độ ẩm | 5% đến 95% không ngưng tụ |
| Kích thước (Rộng x Cao x Sâu) | 45 mm x 100 mm x 81 mm |
| Trọng lượng | Khoảng 150 g |
| Tiêu chuẩn | CE, UL, cULus |
| Ứng dụng | Dùng trong các hệ thống điều khiển tự động hóa công nghiệp, máy móc, dây chuyền sản xuất, các ứng dụng yêu cầu độ tin cậy và chính xác cao. |

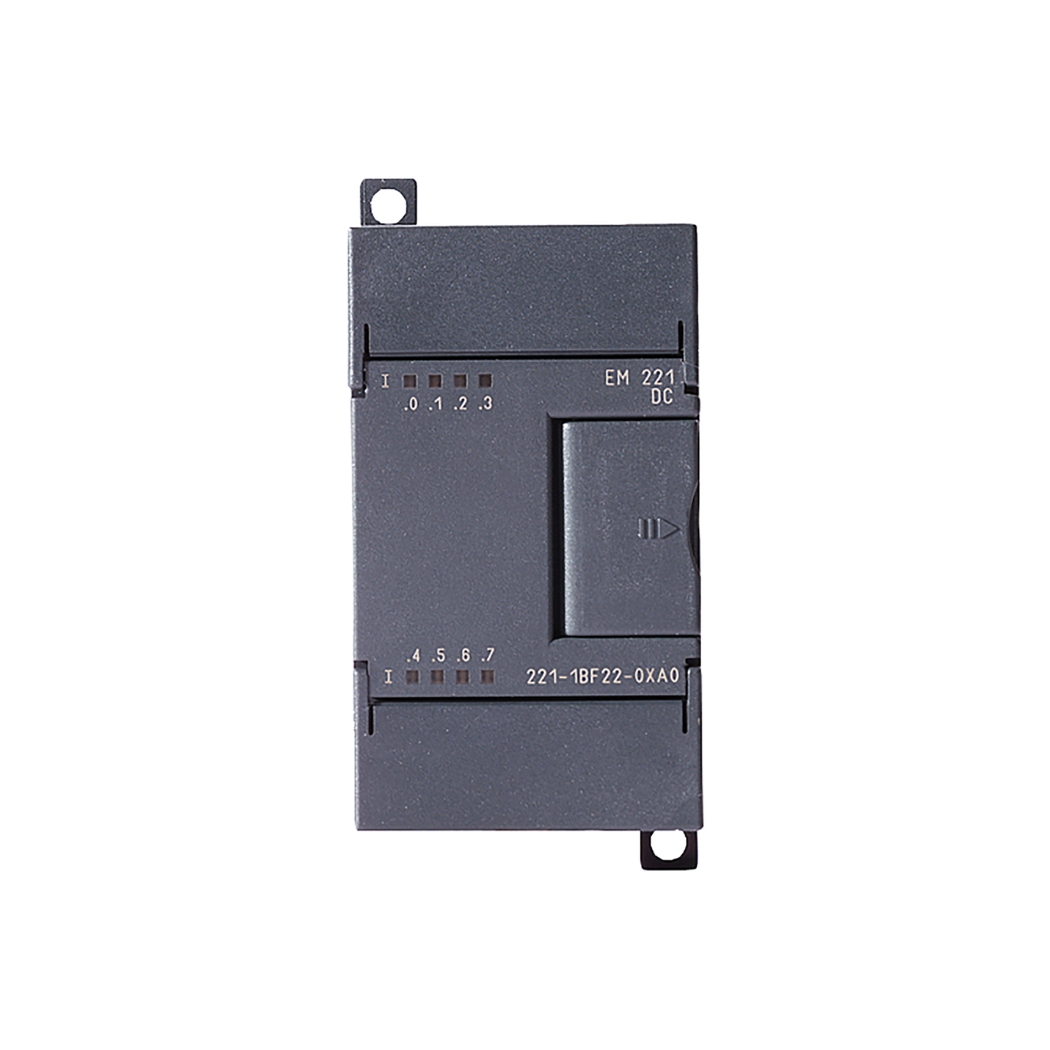

2. Cấu Tạo Sản Phẩm 6ES7221-1BF22-0XA8
6ES7221-1BF22-0XA8 được thiết kế dạng khối nhỏ gọn, chắc chắn, với các thành phần chính sau:
Vỏ bảo vệ: Được làm từ nhựa cứng chất lượng cao, có khả năng chống va đập, chống bụi và chống ẩm, giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
Đèn LED báo trạng thái: Mỗi đầu vào số đều có một đèn LED riêng biệt để hiển thị trạng thái hoạt động (ON/OFF), giúp người dùng dễ dàng kiểm tra và chẩn đoán lỗi.
Các cổng kết nối:
- Cổng kết nối nguồn: Cung cấp nguồn điện 24V DC cho mô-đun hoạt động.
- Cổng kết nối đầu vào: Kết nối với các cảm biến, công tắc hoặc các thiết bị ngoại vi khác để nhận tín hiệu đầu vào.
- Cổng kết nối với CPU: Kết nối với bộ xử lý trung tâm (CPU) của PLC S7-200 thông qua bus kết nối.
Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, được thiết kế và bố trí khoa học để đảm bảo hoạt động ổn định và chính xác.
Chip xử lý: Đảm nhận nhiệm vụ xử lý tín hiệu đầu vào và truyền thông tin đến CPU.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7221-1BF22-0XA8
- Độ tin cậy cao: 6ES7221-1BF22-0XA8 được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động bền bỉ và ổn định trong thời gian dài.
- Độ chính xác cao: Mô-đun cung cấp tín hiệu đầu vào chính xác, giúp hệ thống điều khiển hoạt động đúng theo yêu cầu.
- Khả năng cách ly tốt: Cách ly quang học giúp bảo vệ mô-đun và CPU khỏi các sự cố về điện, đồng thời giảm thiểu nhiễu tín hiệu.
- Dễ dàng lắp đặt và sử dụng: Thiết kế nhỏ gọn, các cổng kết nối được bố trí hợp lý, giúp việc lắp đặt và kết nối trở nên đơn giản và nhanh chóng.
- Khả năng mở rộng: Có thể kết hợp với các mô-đun mở rộng khác của dòng S7-200 để đáp ứng nhu cầu mở rộng hệ thống.
- Tích hợp hoàn hảo với hệ thống S7-200: Mô-đun được thiết kế để hoạt động tối ưu với các CPU của dòng S7-200, đảm bảo tính tương thích và hiệu suất cao.
- Giá cả hợp lý: So với các sản phẩm cùng phân khúc, 6ES7221-1BF22-0XA8 có mức giá cạnh tranh, phù hợp với ngân sách của nhiều doanh nghiệp.
- Hỗ trợ đa dạng các loại cảm biến và thiết bị đầu vào: Mô-đun có thể nhận tín hiệu từ nhiều loại cảm biến và thiết bị khác nhau, như cảm biến tiệm cận, cảm biến quang, công tắc hành trình, nút nhấn, v.v.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7221-1BF22-0XA8
Bước 1: Chuẩn bị
- Đảm bảo rằng bạn đã cài đặt phần mềm STEP 7-Micro/WIN trên máy tính.
- Kết nối cáp lập trình (PPI hoặc USB/PPI) giữa máy tính và CPU của PLC S7-200.
- Cấp nguồn cho PLC và mô-đun 6ES7221-1BF22-0XA8.
Bước 2: Kết nối vật lý
- Gắn mô-đun 6ES7221-1BF22-0XA8 vào vị trí thích hợp trên thanh ray DIN.
- Kết nối dây từ các cảm biến hoặc thiết bị ngoại vi vào các cổng đầu vào tương ứng trên mô-đun. Chú ý đến cực tính của nguồn điện và tín hiệu.
- Kết nối mô-đun với CPU thông qua bus kết nối.
Bước 3: Cấu hình phần cứng trong STEP 7-Micro/WIN
- Mở phần mềm STEP 7-Micro/WIN.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Trong cửa sổ “System Block”, chọn loại CPU mà bạn đang sử dụng.
- Thêm mô-đun 6ES7221-1BF22-0XA8 vào cấu hình phần cứng bằng cách kéo thả từ thư viện phần cứng hoặc nhập trực tiếp mã sản phẩm.
- Thiết lập địa chỉ đầu vào cho mô-đun (ví dụ: I0.0 đến I0.7).
Bước 4: Kiểm tra kết nối
- Tải cấu hình phần cứng xuống CPU.
- Chuyển CPU sang chế độ RUN.
- Sử dụng chức năng “Status Chart” trong STEP 7-Micro/WIN để kiểm tra trạng thái của các đầu vào trên mô-đun. Thay đổi trạng thái của các cảm biến hoặc thiết bị ngoại vi và quan sát sự thay đổi tương ứng trên “Status Chart”.
5. Cách Lập Trình Sản Phẩm 6ES7221-1BF22-0XA8
Ngôn ngữ lập trình: STEP 7-Micro/WIN hỗ trợ các ngôn ngữ lập trình Ladder Logic (LAD), Function Block Diagram (FBD) và Statement List (STL). Bạn có thể chọn ngôn ngữ phù hợp với kinh nghiệm và sở thích của mình.
Các lệnh cơ bản:
- Tiếp điểm thường mở (Normally Open Contact): Ký hiệu: –| |–. Trạng thái: ON khi tín hiệu đầu vào tương ứng là ON (1), OFF khi tín hiệu đầu vào là OFF (0).
- Tiếp điểm thường đóng (Normally Closed Contact): Ký hiệu: –| /|–. Trạng thái: OFF khi tín hiệu đầu vào tương ứng là ON (1), ON khi tín hiệu đầu vào là OFF (0).
- Cuộn dây (Coil): Ký hiệu: –( )–. Trạng thái: ON khi mạch logic phía trước nó được kích hoạt, OFF khi mạch logic phía trước nó không được kích hoạt.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7221-1BF22-0XA8
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đèn LED không sáng | Mô-đun không được cấp nguồn, nguồn điện không đủ, dây kết nối bị lỏng hoặc đứt, mô-đun bị hỏng. | Kiểm tra nguồn điện, đảm bảo điện áp đúng 24V DC. Kiểm tra dây kết nối, đảm bảo chắc chắn và không bị đứt. Thử thay thế bằng một mô-đun khác để xác định xem mô-đun có bị hỏng hay không. |
| Đèn LED sáng nhưng không có tín hiệu | Cảm biến hoặc thiết bị ngoại vi không hoạt động, dây kết nối bị lỏng hoặc sai cực tính, cấu hình phần cứng không chính xác. | Kiểm tra hoạt động của cảm biến hoặc thiết bị ngoại vi. Kiểm tra dây kết nối, đảm bảo đúng cực tính và chắc chắn. Kiểm tra lại cấu hình phần cứng trong STEP 7-Micro/WIN, đảm bảo địa chỉ đầu vào chính xác. |
| Tín hiệu chập chờn | Nhiễu điện từ, dây kết nối quá dài, cảm biến hoặc thiết bị ngoại vi bị lỗi. | Sử dụng cáp chống nhiễu, rút ngắn dây kết nối, kiểm tra và thay thế cảm biến hoặc thiết bị ngoại vi nếu cần. |
| Lỗi truyền thông với CPU | Cáp kết nối bị lỏng hoặc hỏng, cấu hình phần cứng không chính xác, CPU bị lỗi. | Kiểm tra cáp kết nối, đảm bảo chắc chắn và không bị hỏng. Kiểm tra lại cấu hình phần cứng trong STEP 7-Micro/WIN. Thử kết nối với một CPU khác để xác định xem CPU có bị lỗi hay không. |
| Không thể tải chương trình xuống CPU | Cáp lập trình không tương thích, cổng COM trên máy tính không được cấu hình đúng, phần mềm STEP 7-Micro/WIN bị lỗi. | Kiểm tra cáp lập trình, đảm bảo đúng loại và kết nối chắc chắn. Kiểm tra cấu hình cổng COM trong Device Manager của máy tính. Thử cài đặt lại phần mềm STEP 7-Micro/WIN hoặc sử dụng một máy tính khác. |
Nghiên cứu từ Siemens cho thấy, việc bảo trì định kỳ và khắc phục sự cố kịp thời có thể kéo dài tuổi thọ của thiết bị lên đến 50% và giảm thiểu thời gian dừng máy tới 70%. (Nguồn: Siemens Industry Services)
