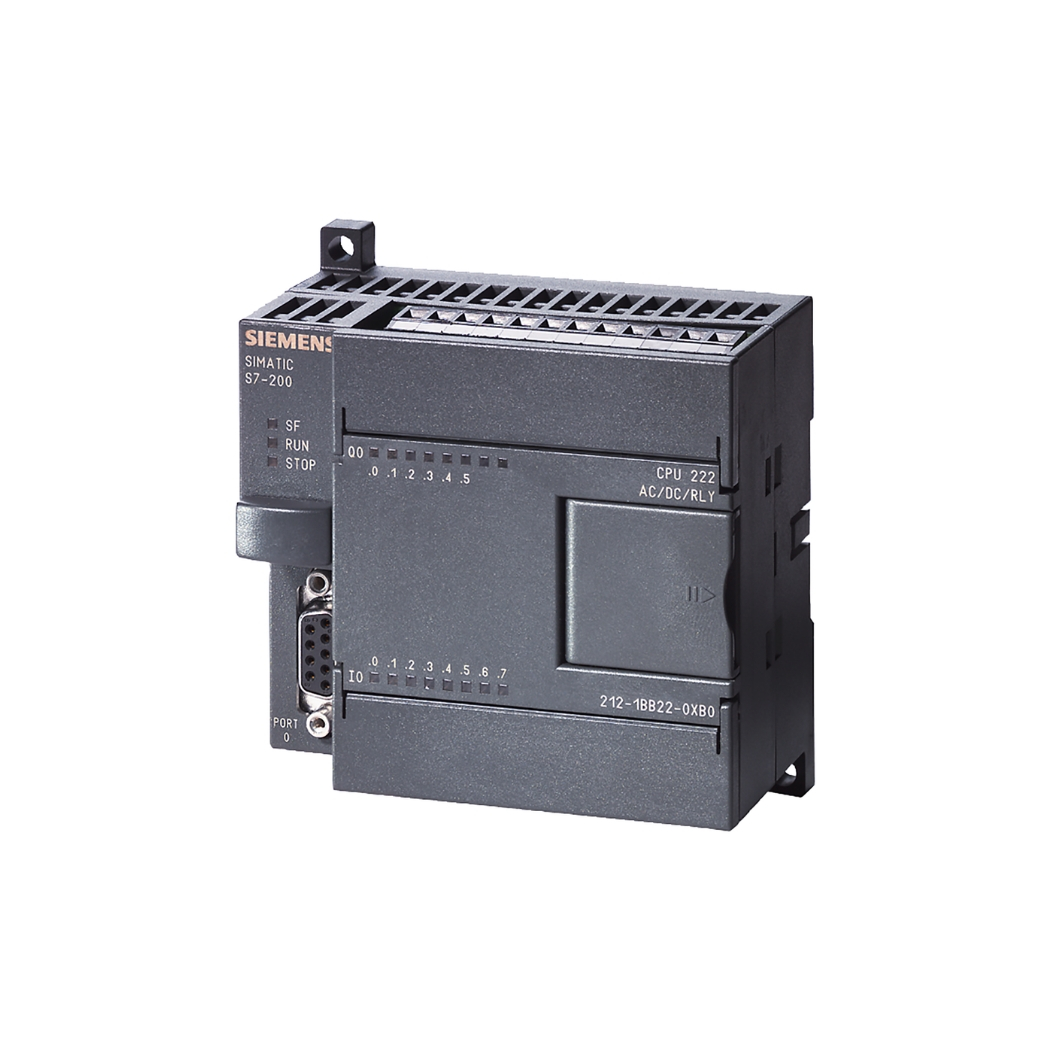

6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO

6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO là bộ điều khiển lập trình cỡ nhỏ gọn mang lại hiệu quả vượt trội, giải pháp tự động hóa tối ưu cho các ứng dụng vừa và nhỏ. Nếu bạn đang tìm kiếm một thiết bị lập trình logic PLC, bộ xử lý trung tâm CPU, để nâng cao năng suất, giảm chi phí vận hành, hãy đến với thanhthienphu.vn, nơi cung cấp giải pháp tự động hóa toàn diện.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7212-1AB23-0XB8

Sản phẩm 6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO thuộc dòng SIMATIC S7-200 của Siemens, một trong những tập đoàn công nghệ hàng đầu thế giới. Dòng sản phẩm này nổi bật với độ tin cậy cao, khả năng lập trình linh hoạt, phù hợp với nhiều ứng dụng tự động hóa khác nhau. Đặc biệt, CPU 222 được thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, rất phù hợp với các tủ điện có diện tích hạn chế, là thiết bị điều khiển logic lập trình được, thiết bị tự động hóa công nghiệp.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn mang đến cho bạn sự yên tâm tuyệt đối với dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của sản phẩm, PLC Siemens, bộ điều khiển khả trình, CPU công nghiệp.

2. Cấu Tạo Sản Phẩm 6ES7212-1AB23-0XB8

Sản phẩm 6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO là một khối thống nhất, tích hợp đầy đủ các thành phần cần thiết cho một hệ thống điều khiển tự động. Việc hiểu rõ cấu tạo của sản phẩm sẽ giúp các kỹ sư, kỹ thuật viên tự động hóa, chủ doanh nghiệp dễ dàng lắp đặt, vận hành và bảo trì thiết bị. Dưới đây là chi tiết các bộ phận chính:

• Vỏ bảo vệ: Được làm từ nhựa cứng cao cấp, có khả năng chống va đập, chống bụi bẩn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Thiết kế nhỏ gọn, dễ dàng lắp đặt trên DIN rail.
• Cổng kết nối nguồn: Cung cấp nguồn điện 24V DC cho thiết bị hoạt động.
• Đèn LED trạng thái: Hiển thị trạng thái hoạt động của CPU (RUN, STOP, ERROR), trạng thái của các đầu vào/ra số.
• Các đầu vào số (DI): 8 đầu vào số, tiếp nhận tín hiệu từ các cảm biến, công tắc, nút nhấn…
• Các đầu ra số (DO): 6 đầu ra số dạng relay, điều khiển trực tiếp các thiết bị ngoại vi như đèn báo, còi báo, van điện từ, contactor…
• Cổng kết nối module mở rộng: Cho phép kết nối thêm tối đa 2 module mở rộng để tăng số lượng đầu vào/ra.
• Cổng truyền thông: Hỗ trợ giao thức PPI, có thể kết nối với máy tính để lập trình, giám sát qua cáp PPI/MPI.
• Bộ vi xử lý (Microprocessor): Là trung tâm xử lý của CPU, thực hiện các lệnh logic được lập trình sẵn, điều khiển toàn bộ hoạt động của hệ thống.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (4 KB) để lưu trữ chương trình điều khiển và bộ nhớ dữ liệu (2 KB) để lưu trữ các biến, dữ liệu trong quá trình hoạt động.
• Mạch nguồn: Chuyển đổi và cung cấp điện áp ổn định cho các linh kiện bên trong.
• Các linh kiện điện tử: Bao gồm các điện trở, tụ điện, transistor, IC… được bố trí khoa học trên bảng mạch, đảm bảo hoạt động ổn định và bền bỉ.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7212-1AB23-0XB8

6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO được tích hợp nhiều tính năng vượt trội, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa trong nhiều lĩnh vực công nghiệp. Lựa chọn CPU 222 không chỉ giúp bạn nâng cao hiệu suất sản xuất mà còn tối ưu hóa chi phí vận hành và bảo trì. Dưới đây là những tính năng nổi bật nhất:

• Xử lý logic nhanh chóng: Với tốc độ xử lý 0.37 µs/lệnh, CPU 222 đảm bảo khả năng phản hồi nhanh, chính xác, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực. Theo nghiên cứu của Siemens, tốc độ xử lý nhanh giúp giảm thời gian chu kỳ máy lên đến 20%, tăng năng suất đáng kể.
• Lập trình dễ dàng: Hỗ trợ ngôn ngữ lập trình LAD, FBD, STL thông qua phần mềm STEP 7-Micro/WIN, giao diện thân thiện, dễ sử dụng, phù hợp với cả người mới bắt đầu và kỹ sư có kinh nghiệm. Thư viện phong phú với nhiều hàm chức năng có sẵn giúp đơn giản hóa quá trình lập trình.
• Kết nối linh hoạt: Hỗ trợ giao thức truyền thông PPI, có thể kết nối với máy tính, màn hình HMI, các thiết bị khác trong mạng tự động hóa. Khả năng mở rộng I/O thông qua module mở rộng giúp tăng tính linh hoạt cho hệ thống, đáp ứng nhu cầu mở rộng trong tương lai.
• Độ tin cậy cao: Sản phẩm đạt tiêu chuẩn công nghiệp, hoạt động bền bỉ trong môi trường khắc nghiệt, giảm thiểu thời gian chết, đảm bảo hoạt động sản xuất liên tục. Theo thống kê của Hiệp hội Tự động hóa Việt Nam (VAA), các sản phẩm S7-200 có tỷ lệ lỗi hỏng hóc rất thấp, dưới 0.5%.
• Tiết kiệm chi phí: Thiết kế nhỏ gọn, tiêu thụ điện năng thấp, giảm chi phí đầu tư ban đầu và chi phí vận hành. Tuổi thọ cao, ít phải bảo trì, sửa chữa, tiết kiệm chi phí thay thế.
• Tính năng bảo mật: Hỗ trợ chức năng bảo vệ chương trình bằng mật khẩu, ngăn chặn truy cập trái phép, bảo vệ tài sản trí tuệ của doanh nghiệp.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7212-1AB23-0XB8 Với Phần Mềm STEP 7-Micro/WIN

Việc kết nối 6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO với phần mềm STEP 7-Micro/WIN là bước đầu tiên để lập trình và cấu hình thiết bị. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn dễ dàng thực hiện, kể cả khi bạn chưa có nhiều kinh nghiệm, thiết bị lập trình:

Bước 1: Chuẩn bị

• Máy tính cài đặt phần mềm STEP 7-Micro/WIN (phiên bản V4.0 SP9 trở lên). Bạn có thể tải phần mềm từ trang web chính thức của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ cài đặt.
• Cáp lập trình PPI/MPI (ví dụ: PC Adapter USB A2).
• Bộ điều khiển 6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO.

Bước 2: Kết nối phần cứng

1. Kết nối cáp lập trình với cổng USB trên máy tính.
2. Kết nối đầu còn lại của cáp lập trình với cổng PPI trên CPU 222.
3. Cấp nguồn 24V DC cho CPU 222.

Bước 3: Cấu hình phần mềm

1. Mở phần mềm STEP 7-Micro/WIN.
2. Tạo một project mới (File -> New).
3. Chọn loại CPU là CPU 222 (trong mục SIMATIC S7-200 -> CPU -> CPU 22x -> CPU 222).
4. Vào mục “Communications” (View -> Communications).
5. Chọn “Set PG/PC Interface”.
6. Chọn “PC Adapter (PPI)” và nhấn “Properties”.
7. Chọn cổng COM tương ứng với cáp lập trình đã kết nối.
8. Thiết lập tốc độ truyền (thường là 9.6 kbps hoặc 19.2 kbps).
9. Nhấn “OK” để lưu cài đặt.

Bước 4: Thiết lập kết nối

1. Trong cửa sổ “Communications”, nhấn “Double-click to refresh” để tìm kiếm CPU.
2. Khi CPU được tìm thấy, chọn CPU đó và nhấn “OK”.
3. Biểu tượng kết nối thành công sẽ xuất hiện (màu xanh lá cây).

Bước 5: Kiểm tra kết nối

1. Vào mục “PLC” -> “Information”.
2. Nếu thông tin CPU hiển thị đầy đủ, kết nối đã thành công.

Lưu ý:

• Đảm bảo driver của cáp lập trình đã được cài đặt trên máy tính.
• Nếu gặp khó khăn trong quá trình kết nối, hãy kiểm tra lại các bước trên hoặc liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.

5. Cách Lập Trình Sản Phẩm 6ES7212-1AB23-0XB8

Sau khi kết nối thành công, bạn có thể bắt đầu lập trình cho 6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO. Dưới đây là hướng dẫn chi tiết cách tạo một chương trình điều khiển băng tải đơn giản sử dụng ngôn ngữ LAD (Ladder Diagram), một trong những ngôn ngữ lập trình phổ biến nhất cho PLC:

Yêu cầu:

• Băng tải được điều khiển bởi một động cơ.
• Có hai nút nhấn: START (I0.0) để khởi động băng tải và STOP (I0.1) để dừng băng tải.
• Một cảm biến (I0.2) để phát hiện sản phẩm trên băng tải.
• Khi nhấn START, băng tải chạy.
• Khi nhấn STOP, băng tải dừng.
• Khi cảm biến phát hiện sản phẩm, đầu ra Q0.0 sẽ được kích hoạt để điều khiển một cơ cấu chấp hành (ví dụ: dừng băng tải tạm thời).

Các bước thực hiện:

Bước 1: Tạo chương trình mới

1. Mở phần mềm STEP 7-Micro/WIN và tạo một project mới như hướng dẫn ở phần trước.
2. Chọn loại CPU là CPU 222.

Bước 2: Khai báo biến

Trong cửa sổ “Symbol Table”, khai báo các biến sử dụng trong chương trình:

Bước 3: Viết chương trình

Trong cửa sổ “Program Block”, viết chương trình điều khiển băng tải bằng ngôn ngữ LAD:

• Network 1: Điều khiển động cơ băng tải

• Giải thích: Khi nhấn nút START (I0.0), tiếp điểm thường mở I0.0 đóng lại, cấp điện cho cuộn dây Q0.0, động cơ băng tải chạy. Khi nhấn nút STOP (I0.1), tiếp điểm thường đóng I0.1 mở ra, ngắt điện cuộn dây Q0.0, động cơ dừng.
• Network 2: Điều khiển cơ cấu chấp hành

• Giải thích: Khi cảm biến SENSOR (I0.2) phát hiện sản phẩm, tiếp điểm thường mở I0.2 đóng lại, cấp điện cho cuộn dây Q0.1, kích hoạt cơ cấu chấp hành.

Bước 4: Nạp chương trình xuống CPU

1. Nhấn vào biểu tượng “Download” (mũi tên xuống) trên thanh công cụ.
2. Chọn “Program Block”, “Data Block” và “System Block” để nạp toàn bộ chương trình xuống CPU.
3. Nhấn “Download” để bắt đầu quá trình nạp.

Bước 5: Chuyển CPU sang chế độ RUN

1. Nhấn vào biểu tượng “RUN” (hình tam giác màu xanh lá cây) trên thanh công cụ.
2. Xác nhận chuyển CPU sang chế độ RUN.

Bước 6: Kiểm tra chương trình

1. Nhấn nút START để khởi động băng tải.
2. Nhấn nút STOP để dừng băng tải.
3. Kích hoạt cảm biến để kiểm tra hoạt động của cơ cấu chấp hành.

Lưu ý:

• Đây là một ví dụ đơn giản, bạn có thể phát triển thêm các tính năng khác cho chương trình tùy theo yêu cầu thực tế.
• Luôn kiểm tra kỹ chương trình trước khi nạp xuống CPU để tránh các lỗi không mong muốn.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin chi tiết về lập trình S7-200.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7212-1AB23-0XB8

Trong quá trình sử dụng 6ES7212-1AB23-0XB8 S7-200 CPU 222 8DI/6DO, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục nhanh chóng, hiệu quả:

Lỗi 1: CPU không lên nguồn

Nguyên nhân:

• Mất nguồn cấp 24V DC.
• Cầu chì bảo vệ nguồn bị đứt.
• Bộ nguồn bị hỏng.

Cách khắc phục:

• Kiểm tra nguồn cấp 24V DC, đảm bảo điện áp đủ và ổn định.
• Kiểm tra cầu chì bảo vệ nguồn, thay thế nếu bị đứt.
• Kiểm tra bộ nguồn, thay thế nếu bị hỏng.

Lỗi 2: Đèn LED SF (System Fault) sáng đỏ

Nguyên nhân:

• Lỗi phần cứng CPU.
• Lỗi chương trình.
• Lỗi module mở rộng.

Cách khắc phục:

• Kiểm tra thông tin lỗi trong phần mềm STEP 7-Micro/WIN (PLC -> Information).
• Nếu lỗi do chương trình, kiểm tra và sửa lỗi chương trình.
• Nếu lỗi do phần cứng, thử khởi động lại CPU.
• Nếu lỗi do module mở rộng, kiểm tra kết nối và cấu hình của module.
• Liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ nếu không tự khắc phục được.

Lỗi 3: Không kết nối được với máy tính

Nguyên nhân:

• Cáp lập trình bị hỏng.
• Cài đặt cổng COM không đúng.
• Driver cáp lập trình chưa được cài đặt.

Cách khắc phục:

• Kiểm tra cáp lập trình, thử thay cáp khác.
• Kiểm tra cài đặt cổng COM trong phần mềm STEP 7-Micro/WIN, đảm bảo chọn đúng cổng COM tương ứng với cáp lập trình.
• Cài đặt driver cho cáp lập trình (nếu chưa cài đặt).

Lỗi 4: Chương trình không chạy đúng

Nguyên nhân:

• Lỗi logic trong chương trình.
• Khai báo biến sai.
• Cấu hình phần cứng không đúng.

Cách khắc phục:

• Kiểm tra logic chương trình, sử dụng chức năng giám sát (Online Monitoring) trong STEP 7-Micro/WIN để theo dõi giá trị các biến và hoạt động của chương trình.
• Kiểm tra khai báo biến, đảm bảo đúng địa chỉ và kiểu dữ liệu.
• Kiểm tra cấu hình phần cứng, đảm bảo các đầu vào/ra được kết nối đúng.

Lỗi 5: Đầu ra không hoạt động

Nguyên nhân:

• Đầu ra bị hỏng.
• Dây dẫn kết nối bị đứt.
• Tải vượt quá khả năng của đầu ra.

Cách khắc phục:

• Kiểm tra dây dẫn kết nối, đảm bảo không bị đứt, chập.
• Kiểm tra tải, đảm bảo không vượt quá dòng định mức của đầu ra.
• Sử dụng đồng hồ vạn năng để kiểm tra đầu ra, thay thế CPU nếu đầu ra bị hỏng.

Bảng tóm tắt các lỗi và cách khắc phục:

Lưu ý:

• Đây chỉ là một số lỗi thường gặp, bạn có thể gặp phải các lỗi khác trong quá trình sử dụng.
• Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin chi tiết.
