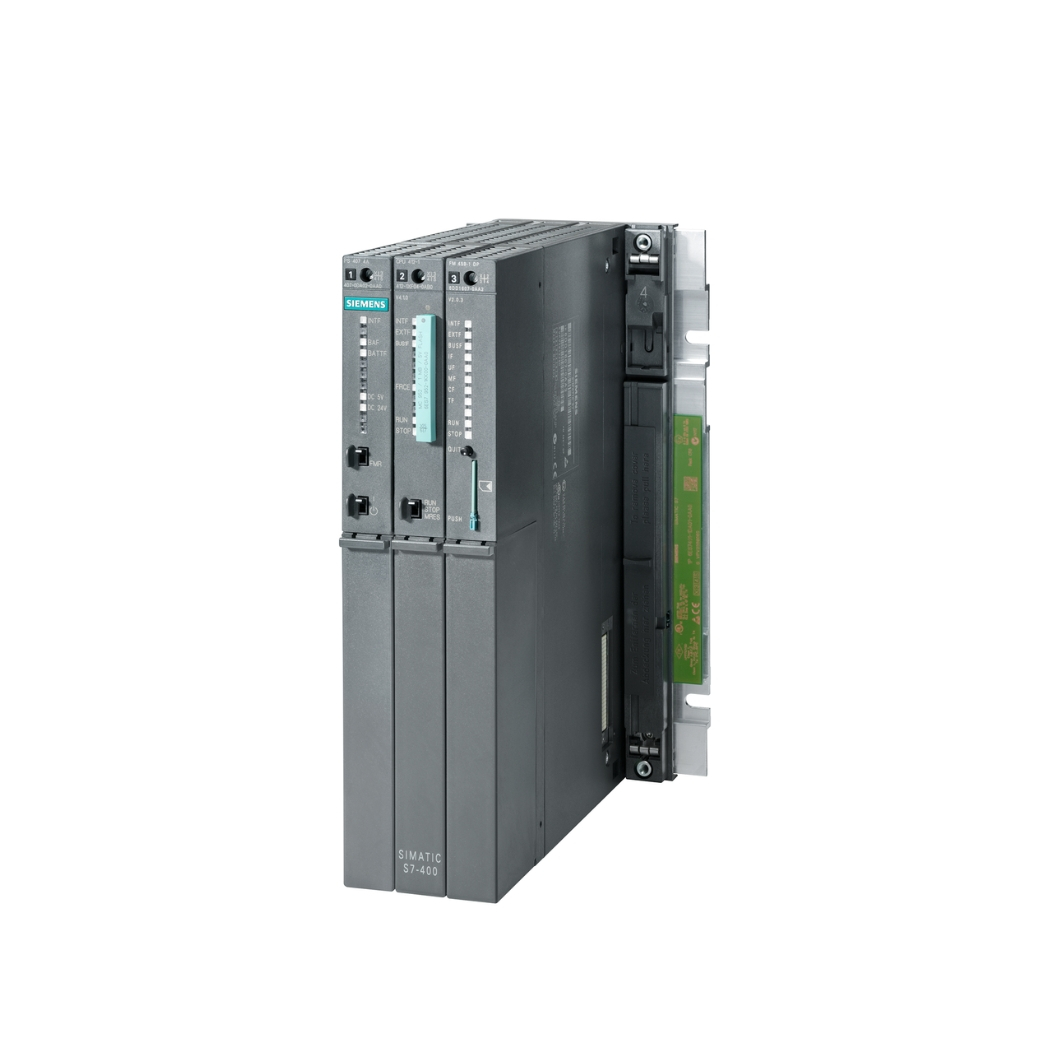

6DD1607-0AA2 – S7-400 Module FM458-1 DP là trái tim của hệ thống điều khiển ứng dụng tốc độ cao, mang đến giải pháp tự động hóa linh hoạt và mạnh mẽ cho các kỹ sư, nhà quản lý kỹ thuật tại Việt Nam.
Thanhthienphu.vn tự hào cung cấp module chức năng chuyên biệt này, giúp các doanh nghiệp nâng tầm hiệu suất, tối ưu quy trình và chinh phục những thách thức trong sản xuất công nghiệp.
1. Cấu tạo chi tiết của Module 6DD1607-0AA2
- Giao diện PROFIBUS DP: Cho phép kết nối module với mạng PROFIBUS DP, truyền thông dữ liệu tốc độ cao với PLC trung tâm và các thiết bị khác.
- Bộ vi xử lý: Thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu vào/ra và giao tiếp với các module khác.
- Bộ nhớ: Lưu trữ chương trình ứng dụng, dữ liệu cấu hình và các thông số vận hành.
- Các kênh vào/ra số (DI/DO): Kết nối với các cảm biến, công tắc, nút nhấn và các thiết bị chấp hành như van, đèn báo.
- Các kênh vào/ra tương tự (AI/AO): Kết nối với các cảm biến đo lường (nhiệt độ, áp suất, lưu lượng…) và các thiết bị điều khiển (biến tần, van điều khiển…).
- Các kênh chức năng đặc biệt: Hỗ trợ các chức năng như đếm tốc độ cao (high-speed counting), phát xung (pulse generation), đo lường vị trí (positioning).
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, các lỗi và cảnh báo.
- Cổng kết nối: Cho phép kết nối với các thiết bị ngoại vi như máy tính, màn hình HMI.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường (bụi, độ ẩm, nhiệt độ…).
2. Các tính năng chính của 6DD1607-0AA2
- Điều khiển vòng kín tốc độ và vị trí: Cho phép điều khiển chính xác tốc độ và vị trí của động cơ, đáp ứng các yêu cầu khắt khe của máy công cụ, robot và các hệ thống tự động hóa khác.
- Xử lý tín hiệu encoder: Đọc và xử lý tín hiệu từ encoder, cung cấp thông tin phản hồi về tốc độ và vị trí của động cơ, giúp nâng cao độ chính xác của hệ thống điều khiển.
- Phát xung tốc độ cao: Tạo ra các xung điều khiển với tần số cao, cho phép điều khiển chính xác các động cơ bước (stepper motor) và servo.
- Đếm xung tốc độ cao: Đếm số xung từ encoder hoặc các cảm biến khác, đo lường tốc độ và quãng đường di chuyển của đối tượng.
- Chức năng đồng bộ hóa: Đồng bộ hóa chuyển động của nhiều trục, đảm bảo sự phối hợp nhịp nhàng giữa các bộ phận của máy móc.
- Hỗ trợ nhiều chế độ điều khiển: Chế độ điều khiển vị trí, chế độ điều khiển tốc độ, chế độ điều khiển moment.
- Tích hợp các hàm logic: Thực hiện các phép tính logic, so sánh, đếm, định thời, giúp đơn giản hóa chương trình điều khiển.
- Giao tiếp PROFIBUS DP: Cho phép truyền thông dữ liệu tốc độ cao với PLC trung tâm và các thiết bị khác trong mạng PROFIBUS DP.
- Chẩn đoán lỗi: Tự động phát hiện và thông báo các lỗi, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố.
3. Hướng dẫn kết nối 6DD1607-0AA2 với phần mềm STEP 7
Chuẩn bị:
- Module FM458-1 DP.
- Phần mềm STEP 7 (TIA Portal) đã được cài đặt và kích hoạt.
- Cáp PROFIBUS DP.
- Nguồn cấp 24V DC.
- Tài liệu hướng dẫn sử dụng của module (có thể tải về từ trang web của Siemens hoặc thanhthienphu.vn).
Kết nối phần cứng:
- Lắp đặt module FM458-1 DP vào rack của hệ thống S7-400.
- Kết nối cáp PROFIBUS DP từ module đến PLC trung tâm hoặc các thiết bị khác trong mạng.
- Kết nối nguồn cấp 24V DC cho module.
Cấu hình phần cứng trong TIA Portal:
- Mở dự án (project) trong TIA Portal.
- Thêm module FM458-1 DP vào cấu hình phần cứng (hardware configuration). Bạn có thể kéo thả module từ thư viện phần cứng (hardware catalog) hoặc nhập trực tiếp mã sản phẩm (6DD1607-0AA2).
- Cấu hình địa chỉ PROFIBUS DP cho module.
- Cấu hình các thông số I/O (địa chỉ, kiểu dữ liệu…) cho các kênh vào/ra.
- Tải cấu hình phần cứng xuống PLC.
Kiểm tra kết nối:
- Kiểm tra trạng thái của module trên đèn LED.
- Sử dụng chức năng chẩn đoán (diagnostics) trong TIA Portal để kiểm tra kết nối PROFIBUS DP và trạng thái của module.
4. Lập trình 6DD1607-0AA2 – FM458-1 DP trong môi trường STEP 7
Tạo khối hàm (function block) hoặc khối dữ liệu (data block):
Trong TIA Portal, tạo một khối hàm (FB) hoặc khối dữ liệu (DB) để chứa chương trình điều khiển cho FM458-1 DP.
Sử dụng các hàm chức năng (function) có sẵn:
- TIA Portal cung cấp các hàm chức năng (FC) và khối hàm chức năng (FB) đặc biệt cho FM458-1 DP, giúp đơn giản hóa việc lập trình. Các hàm này thường có tên bắt đầu bằng “FM458” hoặc “SFB458“.
- Sử dụng các hàm này để cấu hình module, đọc dữ liệu từ các kênh vào, ghi dữ liệu đến các kênh ra, điều khiển động cơ, xử lý tín hiệu encoder…
Viết chương trình điều khiển:
- Sử dụng ngôn ngữ lập trình LAD (Ladder Diagram), FBD (Function Block Diagram) hoặc SCL (Structured Control Language) để viết chương trình điều khiển.
- Kết hợp các hàm chức năng có sẵn với các lệnh logic, so sánh, tính toán… để thực hiện các tác vụ điều khiển mong muốn.
Tải chương trình xuống PLC:
Sau khi hoàn thành chương trình, tải chương trình xuống PLC.
Kiểm tra và gỡ lỗi:
Sử dụng chức năng giám sát (monitoring) và gỡ lỗi (debugging) trong TIA Portal để kiểm tra hoạt động của chương trình và sửa lỗi nếu có.
5. Khắc phục một số lỗi thường gặp khi sử dụng 6DD1607-0AA2
| Lỗi |
Nguyên nhân có thể |
Giải pháp |
| Đèn LED báo lỗi trên module nhấp nháy |
Lỗi kết nối PROFIBUS DP, lỗi cấu hình phần cứng, lỗi chương trình, lỗi phần cứng module. |
Kiểm tra cáp PROFIBUS DP, kiểm tra cấu hình phần cứng trong TIA Portal, kiểm tra chương trình, kiểm tra nguồn cấp, thay thế module nếu cần. |
| Không đọc được dữ liệu từ encoder |
Encoder bị hỏng, cáp kết nối encoder bị lỏng hoặc đứt, cấu hình kênh encoder không đúng. |
Kiểm tra encoder, kiểm tra cáp kết nối, kiểm tra cấu hình kênh encoder trong TIA Portal. |
| Động cơ không chạy hoặc chạy không đúng |
Lỗi kết nối động cơ, lỗi cấu hình thông số động cơ, lỗi chương trình điều khiển, lỗi phần cứng module. |
Kiểm tra kết nối động cơ, kiểm tra cấu hình thông số động cơ trong TIA Portal, kiểm tra chương trình điều khiển, kiểm tra nguồn cấp cho động cơ và module, thay thế module nếu cần. |
| Dữ liệu truyền thông không ổn định |
Nhiễu điện từ, cáp PROFIBUS DP quá dài, cấu hình tốc độ truyền thông không phù hợp. |
Sử dụng cáp PROFIBUS DP chống nhiễu, giảm chiều dài cáp, cấu hình lại tốc độ truyền thông. |
| TIA Portal báo lỗi khi tải chương trình |
Lỗi cú pháp trong chương trình, lỗi cấu hình phần cứng, phiên bản phần mềm không tương thích. |
Kiểm tra cú pháp chương trình, kiểm tra cấu hình phần cứng, cập nhật phiên bản phần mềm. |
6. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng để đưa hệ thống điều khiển của mình lên một tầm cao mới? Bạn muốn sở hữu ngay 6DD1607-0AA2 – FM458-1 DP, “trái tim” của những hệ thống tự động hóa hiện đại nhất?
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay! Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao, mà còn mang đến cho bạn:
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ lắng nghe nhu cầu của bạn, tư vấn giải pháp tối ưu nhất, giúp bạn lựa chọn cấu hình phù hợp và tận dụng tối đa các tính năng của FM458-1 DP.
- Hỗ trợ kỹ thuật tận tình: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình cài đặt, lập trình, vận hành và bảo trì module.
- Giá cả cạnh tranh: Thanhthienphu.vn cam kết mang đến cho bạn mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi chu đáo: Chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Đội ngũ kỹ thuật: Đội ngũ tư vấn, kỹ thuật viên được đào tạo chuyên nghiệp, bài bản, sẵn sàng hỗ trợ quý khách.
Hãy liên hệ với thanhthienphu.vn ngay bây giờ qua:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục tự động hóa!
