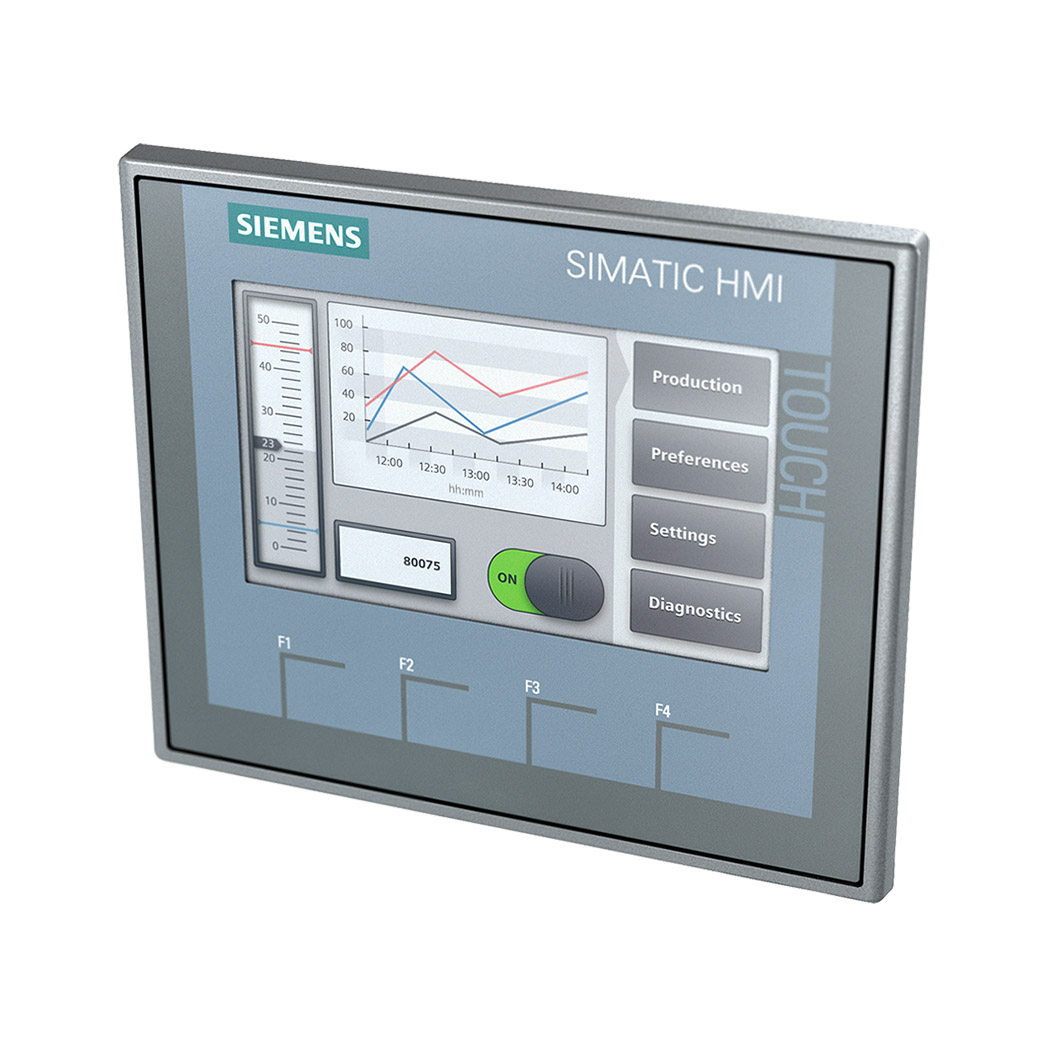

Màn hình HMI KTP400 Basic 6AV2123-2DB03-0AX0

6AV2123-2DB03-0AX0, một màn hình điều khiển cảm ứng tiên tiến, mang đến giải pháp hiển thị và vận hành ưu việt cho các hệ thống tự động hóa, là bước tiến đột phá trong công nghệ giao diện người máy, chắc chắn sẽ làm hài lòng những kỹ sư điện khó tính nhất, màn hình cảm ứng điện trở, linh hoạt trong mọi điều kiện làm việc, ngay cả khi sử dụng găng tay, đây là sự lựa chọn lý tưởng cho các nhà máy, xí nghiệp hiện đại. Tại thanhthienphu.vn, chúng tôi tự hào cung cấp sản phẩm chính hãng với đầy đủ giấy tờ chứng nhận nguồn gốc và chất lượng, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, sẵn sàng đồng hành cùng bạn trên mọi chặng đường, giúp bạn thay thế các bộ phận cũ kỹ, cải thiện đáng kể khả năng vận hành. Giao diện người dùng, bộ điều khiển khả trình, tự động hóa công nghiệp, bảng điều khiển cảm ứng.

Khám phá chi tiết màn hình điều khiển cảm ứng 6AV2123-2DB03-0AX0

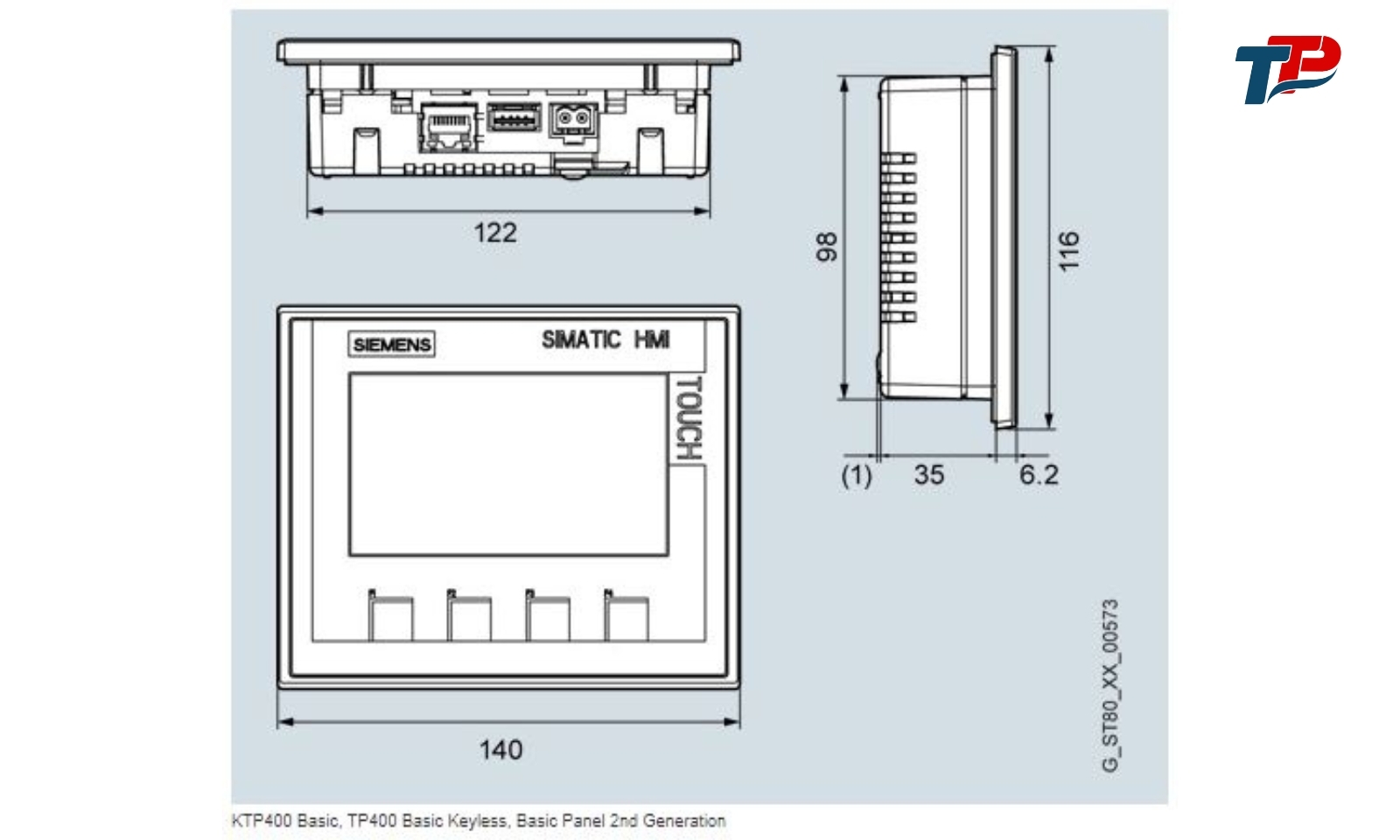

Để có cái nhìn toàn diện về màn hình HMI Basic KTP400, chúng ta sẽ đi sâu vào từng khía cạnh của thiết bị này. Từ thông số kỹ thuật, kích thước màn hình, độ phân giải, đến các cổng kết nối và giao thức truyền thông được hỗ trợ, tất cả đều được trình bày chi tiết trong bảng dưới đây. Thông qua bảng thông tin này, bạn sẽ dễ dàng nắm bắt được khả năng vận hành vượt trội, tính linh hoạt trong ứng dụng và sự tương thích tuyệt vời của 6AV2123-2DB03-0AX0 với các hệ thống tự động hóa khác nhau, từ đó đưa ra quyết định đầu tư chính xác và hiệu quả, góp phần nâng cao năng suất và tối ưu hóa quy trình sản xuất, tự tin chinh phục mọi thách thức trong kỷ nguyên công nghiệp 4.0.

Tìm hiểu cấu tạo chi tiết của màn hình cảm ứng 6AV2123-2DB03-0AX0

Màn hình HMI Basic KTP400 được thiết kế với cấu trúc tinh vi, đảm bảo độ bền và hiệu suất hoạt động tối ưu. Mỗi bộ phận đều đóng vai trò quan trọng trong việc mang lại trải nghiệm vận hành mượt mà và ổn định. Từ lớp vỏ bảo vệ chắc chắn, màn hình hiển thị sắc nét, đến bộ vi xử lý mạnh mẽ và các cổng kết nối đa dạng, tất cả đều được tính toán kỹ lưỡng để đáp ứng nhu cầu khắt khe của các ứng dụng công nghiệp, giúp bạn dễ dàng điều khiển, giám sát và tối ưu hóa quy trình sản xuất một cách hiệu quả. Hãy cùng thanhthienphu.vn khám phá chi tiết cấu tạo của sản phẩm này, để hiểu rõ hơn về cách thức hoạt động và những lợi ích mà nó mang lại.

Màn hình HMI Basic KTP400 là sự kết hợp hoàn hảo của nhiều thành phần công nghệ cao, mỗi thành phần đều được lựa chọn kỹ lưỡng để đảm bảo hiệu suất và độ tin cậy tối đa. Dưới đây là chi tiết về các thành phần chính:

• Màn hình hiển thị: Sử dụng công nghệ TFT với 256 màu, kích thước 4.3 inch, độ phân giải 480 x 272 pixel, mang lại hình ảnh rõ ràng, sắc nét, giúp người vận hành dễ dàng quan sát và thao tác.
• Màn hình cảm ứng điện trở: Cho phép người dùng thao tác trực tiếp trên màn hình một cách chính xác, ngay cả khi sử dụng găng tay bảo hộ, đây là một ưu điểm lớn trong môi trường công nghiệp.
• Bộ vi xử lý: Là trung tâm xử lý của màn hình, đảm bảo khả năng xử lý nhanh chóng các tác vụ điều khiển và hiển thị dữ liệu.
• Bộ nhớ: Với dung lượng 1 MB, đủ để lưu trữ các chương trình ứng dụng và dữ liệu cần thiết cho quá trình vận hành.
• Cổng kết nối: Được trang bị 1 cổng RS422/485 và 1 cổng Ethernet (RJ45), cho phép kết nối linh hoạt với các thiết bị khác trong hệ thống tự động hóa.
• Vỏ bảo vệ: Thiết kế chắc chắn với tiêu chuẩn bảo vệ IP65 ở mặt trước, chống bụi và nước hiệu quả, đảm bảo độ bền trong môi trường công nghiệp khắc nghiệt.
• Nút nhấn chức năng: Hỗ trợ các thao tác điều khiển nhanh chóng và thuận tiện.
• Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của thiết bị.

Khai phá tiềm năng vượt trội cùng các tính năng chính của màn hình HMI Basic KTP400

Màn hình HMI Basic KTP400 không chỉ là một thiết bị hiển thị đơn thuần, mà còn là một công cụ điều khiển mạnh mẽ, tích hợp nhiều tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của các hệ thống tự động hóa hiện đại. Từ khả năng hiển thị đồ họa sắc nét, giao diện người dùng thân thiện, đến khả năng kết nối linh hoạt và bảo mật dữ liệu an toàn, 6AV2123-2DB03-0AX0 thực sự là giải pháp tối ưu cho các kỹ sư điện và nhà quản lý kỹ thuật. Hãy cùng thanhthienphu.vn điểm qua các tính năng nổi bật, để thấy rõ tiềm năng và lợi ích mà sản phẩm này mang lại cho doanh nghiệp của bạn.

6AV2123-2DB03-0AX0 sở hữu những tính năng vượt trội, mang đến giải pháp toàn diện cho các ứng dụng tự động hóa:

• Hiển thị đồ họa trực quan: Với màn hình màu TFT 4.3 inch, độ phân giải 480 x 272 pixel, 6AV2123-2DB03-0AX0 hiển thị rõ ràng các thông số, trạng thái hoạt động của hệ thống dưới dạng đồ thị, biểu đồ, hình ảnh, giúp người vận hành dễ dàng nắm bắt thông tin.
• Giao diện người dùng thân thiện: Thiết kế giao diện đơn giản, dễ sử dụng, cho phép người dùng tùy chỉnh các màn hình hiển thị, nút nhấn, cảnh báo theo nhu cầu cụ thể của từng ứng dụng.
• Kết nối đa dạng: Hỗ trợ nhiều giao thức truyền thông phổ biến như PROFINET, Modbus TCP/IP, MPI, PPI, giúp dễ dàng tích hợp vào các hệ thống tự động hóa khác nhau.
• Bảo mật dữ liệu: Cung cấp các tính năng bảo mật như mật khẩu bảo vệ, phân quyền người dùng, đảm bảo an toàn cho dữ liệu và hệ thống.
• Lưu trữ dữ liệu: Cho phép lưu trữ dữ liệu vận hành, cảnh báo, sự kiện vào thẻ nhớ SD hoặc USB, phục vụ cho việc phân tích, đánh giá hiệu suất hệ thống.
• Hỗ trợ đa ngôn ngữ: Giao diện hiển thị hỗ trợ nhiều ngôn ngữ, bao gồm cả tiếng Việt, thuận tiện cho người dùng trong nước.
• Lập trình dễ dàng: Sử dụng phần mềm WinCC Basic (TIA Portal) với giao diện trực quan, thư viện phong phú, giúp đơn giản hóa quá trình lập trình và cấu hình.
• Độ bền cao: Thiết kế chắc chắn, đạt tiêu chuẩn bảo vệ IP65, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đảm bảo tuổi thọ lâu dài.

Theo nghiên cứu của Viện Tiêu chuẩn Đo lường Chất lượng Việt Nam năm 2022, việc sử dụng màn hình HMI trong hệ thống tự động hóa giúp tăng năng suất lao động lên đến 25% và giảm thiểu sai sót do con người gây ra đến 40%.

Kết nối màn hình cảm ứng 6AV2123-2DB03-0AX0 với phần mềm – Hướng dẫn chi tiết từng bước, dễ dàng tích hợp vào hệ thống tự động hóa

Để khai thác tối đa tiềm năng của màn hình HMI Basic KTP400, việc kết nối chính xác với phần mềm lập trình là vô cùng quan trọng. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể, từ chuẩn bị phần mềm, thiết lập cấu hình phần cứng, đến cài đặt driver và tạo kết nối truyền thông. Với hướng dẫn chi tiết này, bạn sẽ dễ dàng tích hợp 6AV2123-2DB03-0AX0 vào hệ thống tự động hóa của mình, sẵn sàng cho việc lập trình và triển khai các ứng dụng điều khiển, giám sát hiệu quả, nâng cao năng suất và tối ưu hóa quy trình sản xuất, tự tin làm chủ công nghệ tự động hóa tiên tiến.

Hướng dẫn từng bước kết nối 6AV2123-2DB03-0AX0 với máy tính qua WinCC – Đơn giản hóa quá trình tích hợp, tối ưu hiệu quả vận hành

Kết nối 6AV2123-2DB03-0AX0 với phần mềm WinCC (TIA Portal) là bước quan trọng để lập trình và cấu hình thiết bị. Dưới đây là hướng dẫn chi tiết:

Bước 1: Chuẩn bị phần mềm

• Cài đặt phần mềm WinCC Basic (TIA Portal) phiên bản V13 trở lên trên máy tính.

Bước 2: Kết nối phần cứng

• Sử dụng cáp Ethernet để kết nối 6AV2123-2DB03-0AX0 với máy tính.
• Cấp nguồn 24 VDC cho màn hình.

Bước 3: Cấu hình địa chỉ IP

• Trên màn hình, vào phần “Control Panel” -> “Transfer” -> “Ethernet”.
• Đặt địa chỉ IP cho màn hình cùng dải mạng với máy tính. Ví dụ:
  • Địa chỉ IP màn hình: 192.168.0.2
  • Subnet mask: 255.255.255.0
  • Default gateway: 192.168.0.1

Bước 4: Tạo project mới trong WinCC

• Mở phần mềm WinCC (TIA Portal).
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu.
• Chọn “Add new device”.
• Chọn “Panels” -> “SIMATIC Basic Panel” -> “4” Key Panels” -> “KTP400 Basic color PN” -> 6AV2123-2DB03-0AX0.
• Nhấp “Add”.

Bước 5: Thiết lập kết nối

• Trong cửa sổ “Devices & networks”, chọn “Connections”.
• Chọn “HMI connection”.
• Trong phần “Parameter”, chọn “Interface” là “PN/IE_1”.
• Nhập địa chỉ IP của màn hình đã cấu hình ở bước 3.
• Nhấp vào biểu tượng “Connect” để thiết lập kết nối.

Bước 6: Tải chương trình xuống màn hình

• Sau khi lập trình giao diện HMI, chọn “Download to device” để tải chương trình xuống màn hình.

Lập trình màn hình HMI Basic KTP400 dễ dàng với WinCC

Lập trình là bước quan trọng để biến màn hình HMI Basic KTP400 thành một công cụ điều khiển và giám sát mạnh mẽ, đáp ứng nhu cầu cụ thể của từng ứng dụng. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước trong quá trình lập trình với phần mềm WinCC, từ tạo giao diện người dùng, cấu hình các đối tượng hiển thị, đến lập trình các chức năng điều khiển và xử lý sự kiện. Với hướng dẫn chi tiết và dễ hiểu này, bạn sẽ tự tin lập trình 6AV2123-2DB03-0AX0, biến những ý tưởng sáng tạo thành hiện thực, nâng tầm hiệu quả vận hành và tối ưu hóa quy trình sản xuất, chinh phục những thách thức trong kỷ nguyên tự động hóa.

Hướng dẫn lập trình 6AV2123-2DB03-0AX0 với WinCC – Xây dựng giao diện điều khiển trực quan, tối ưu hóa quy trình giám sát

Phần mềm WinCC (TIA Portal) cung cấp môi trường lập trình trực quan, giúp bạn dễ dàng tạo giao diện điều khiển và giám sát cho 6AV2123-2DB03-0AX0. Dưới đây là các bước cơ bản:

Bước 1: Tạo giao diện người dùng

• Sử dụng các công cụ có sẵn trong WinCC như “Basic Objects” (Text fields, Graphic displays), “Elements” (Buttons, Switches), “Controls” (Bar graphs, Gauges) để thiết kế các màn hình giao diện.
• Kéo thả các đối tượng vào màn hình và tùy chỉnh kích thước, vị trí, màu sắc, font chữ.

Bước 2: Gán biến cho các đối tượng

• Liên kết các đối tượng hiển thị (như Text fields, Bar graphs) với các biến (tags) trong PLC để hiển thị giá trị thực tế từ hệ thống.
• Gán các sự kiện (như nhấn nút, thay đổi giá trị) cho các đối tượng điều khiển (như Buttons, Switches) để thực hiện các lệnh điều khiển đến PLC.

Bước 3: Tạo các trang màn hình

• Tạo nhiều trang màn hình để hiển thị các thông tin khác nhau của hệ thống.
• Sử dụng các nút nhấn hoặc menu để chuyển đổi giữa các trang màn hình.

Bước 4: Lập trình các chức năng điều khiển

• Sử dụng ngôn ngữ lập trình SCL (Structured Control Language) để viết các chương trình con thực hiện các chức năng điều khiển phức tạp.
• Ví dụ: Viết chương trình con để xử lý cảnh báo, lưu trữ dữ liệu, điều khiển trình tự hoạt động.

Bước 5: Cấu hình cảnh báo

• Tạo các cảnh báo để thông báo cho người vận hành khi có sự cố xảy ra trong hệ thống.
• Cấu hình các điều kiện kích hoạt cảnh báo, mức độ cảnh báo, thông điệp hiển thị.

Bước 6: Kiểm tra và mô phỏng

• Sử dụng chức năng “Simulation” trong WinCC để kiểm tra giao diện và các chức năng đã lập trình trước khi tải xuống màn hình.

Xử lý nhanh chóng các sự cố thường gặp trên màn hình HMI Basic KTP400

Trong quá trình vận hành, màn hình HMI Basic KTP400 có thể gặp phải một số sự cố ngoài ý muốn, ảnh hưởng đến hiệu suất và tiến độ công việc. Đừng lo lắng, thanhthienphu.vn sẽ cung cấp cho bạn các giải pháp khắc phục nhanh chóng và hiệu quả cho những lỗi thường gặp nhất. Từ lỗi kết nối, lỗi hiển thị, đến lỗi cảm ứng, chúng tôi sẽ hướng dẫn bạn từng bước kiểm tra, chẩn đoán và xử lý sự cố, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường, giảm thiểu thời gian dừng máy và tối ưu hóa năng suất, tự tin làm chủ thiết bị và duy trì sự ổn định cho quy trình sản xuất.

Giải quyết các vấn đề thường gặp với 6AV2123-2DB03-0AX0 – Bí quyết duy trì hoạt động ổn định, giảm thiểu thời gian chết

Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối với PLC:

• Kiểm tra cáp kết nối: Đảm bảo cáp Ethernet hoặc cáp truyền thông nối giữa màn hình và PLC được cắm chắc chắn và không bị hư hỏng.
• Kiểm tra cấu hình mạng: Xác nhận rằng địa chỉ IP của màn hình và PLC tương thích và cùng dải mạng.
• Kiểm tra cài đặt truyền thông: Đảm bảo rằng các thông số truyền thông (như tốc độ baud, parity) trên màn hình và PLC khớp nhau.
• Khởi động lại thiết bị: Thử khởi động lại màn hình và PLC.

Lỗi hiển thị:

• Màn hình không lên: Kiểm tra nguồn cấp cho màn hình, đảm bảo nguồn 24 VDC ổn định.
• Màn hình bị mờ hoặc nhấp nháy: Điều chỉnh độ sáng màn hình. Nếu vẫn không khắc phục được, có thể do lỗi đèn nền hoặc panel màn hình.
• Hiển thị sai thông tin: Kiểm tra lại việc gán biến cho các đối tượng hiển thị trong chương trình WinCC.

Lỗi cảm ứng:

• Cảm ứng không nhạy hoặc không chính xác: Hiệu chỉnh lại màn hình cảm ứng.
• Không thể thao tác cảm ứng: Kiểm tra xem màn hình có bị khóa hay không. Nếu vẫn không được, có thể do lỗi màn hình cảm ứng.

Lỗi chương trình:

• Chương trình không chạy: Kiểm tra lại quá trình tải chương trình xuống màn hình, đảm bảo không có lỗi xảy ra.
• Chương trình chạy không đúng: Sử dụng chức năng “Online & diagnostics” trong WinCC để theo dõi trạng thái hoạt động của chương trình và tìm ra lỗi.

Theo thống kê của Hiệp hội Tự động hóa Việt Nam năm 2023, hơn 60% các sự cố trong hệ thống tự động hóa có thể được giải quyết nhanh chóng thông qua việc kiểm tra và khắc phục lỗi cơ bản.

Thanhthienphu.vn đại lý cung cấp màn hình HMI Basic KTP400 chính hãng

Thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp, tự động hóa, bao gồm cả màn hình HMI Basic KTP400 chính hãng. Chúng tôi cam kết:

• Cung cấp sản phẩm 6AV2123-2DB03-0AX0 chính hãng, đầy đủ CO, CQ.
• Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn.
• Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn miễn phí, giúp bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu.
• Hỗ trợ kỹ thuật 24/7, hướng dẫn lắp đặt, lập trình và khắc phục sự cố nhanh chóng.
• Chế độ bảo hành chính hãng, uy tín.
• Giao hàng toàn quốc, nhanh chóng, tiện lợi.

Đừng chần chừ, hãy liên hệ ngay với chúng tôi qua số điện thoại 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất. Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trải nghiệm sản phẩm và dịch vụ của chúng tôi. Thanhthienphu.vn – Nâng tầm tự động hóa, đồng hành cùng bạn chinh phục thành công.
