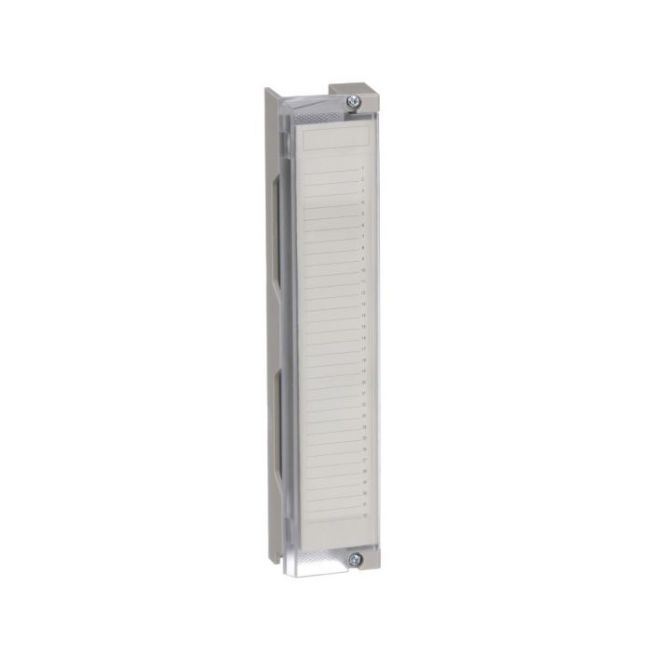

Phụ kiện Terminal Quantum Schneider 140XTS00200

Phụ kiện Terminal Quantum Schneider 140XTS00200, một khối đấu dây chuyên dụng, chính là chìa khóa mở ra cánh cửa kết nối vững chắc và truyền dẫn tín hiệu ổn định cho các module I/O thuộc dòng Modicon Quantum danh tiếng, đảm bảo hệ thống của bạn vận hành mượt mà và hiệu quả không ngờ.

Hãy cùng thanhthienphu.vn khám phá giải pháp kết nối ưu việt này, giúp bạn chinh phục mọi thách thức trong tự động hóa công nghiệp, nâng tầm hiệu suất và đảm bảo an toàn tuyệt đối cho mọi quy trình sản xuất cũng như vận hành, mang lại sự an tâm và phát triển bền vững.

1. Khám phá cấu tạo tinh vi của Khối đấu dây 140XTS00200

• Vỏ bảo vệ (Housing): Được chế tạo từ nhựa kỹ thuật cao cấp, thường là Polyamide (PA) hoặc vật liệu tương đương, có khả năng chống cháy, tự dập tắt lửa, chịu được nhiệt độ cao và cách điện tuyệt vời. Vỏ nhựa này không chỉ bảo vệ các thành phần bên trong khỏi bụi bẩn, ẩm ướt và các tác động cơ học nhẹ mà còn đảm bảo an toàn cho người vận hành khi tiếp xúc. Thiết kế vỏ thường có các rãnh hoặc ngàm để cố định chắc chắn vào module I/O Quantum.
• Khối Terminal (Terminal Body): Là phần chứa các điểm kết nối điện. Bên trong khối này là các thanh dẫn điện được làm từ hợp kim đồng chất lượng cao, đảm bảo khả năng dẫn điện tốt, điện trở tiếp xúc thấp và chống ăn mòn hiệu quả. Các thanh dẫn này được định vị chính xác để phù hợp với chân cắm của module I/O.
• Cơ cấu kẹp dây kiểu vít (Screw Clamp Mechanism): Đây là trái tim của việc kết nối dây dẫn. Mỗi chân kết nối bao gồm một vít kim loại (thường làm từ thép mạ kẽm hoặc niken để chống gỉ) và một lồng kẹp (cage clamp). Khi siết vít, lồng kẹp sẽ ép chặt lõi dây dẫn vào thanh dẫn điện bên trong khối terminal, tạo ra một kết nối cơ học vững chắc và tiếp xúc điện ổn định. Thiết kế vít kẹp cho phép kết nối và tháo dây dễ dàng bằng tuốc nơ vít thông thường, đồng thời đảm bảo lực kẹp đủ mạnh để giữ chặt dây ngay cả khi có rung động.
• Chân cắm kết nối module (Module Connection Pins): Mặt sau của terminal block là các chân cắm được thiết kế đặc biệt để cắm trực tiếp và khớp chính xác vào các ổ cắm tương ứng trên module I/O Quantum. Các chân này thường được mạ vàng hoặc thiếc để tăng cường khả năng tiếp xúc và chống oxy hóa, đảm bảo tín hiệu được truyền đi một cách trung thực nhất.
• Đánh dấu chân (Pin Marking): Trên bề mặt vỏ nhựa thường có các ký hiệu hoặc số thứ tự rõ ràng, tương ứng với từng chân kết nối. Điều này giúp kỹ thuật viên dễ dàng xác định và đấu nối dây chính xác theo sơ đồ mạch điện, giảm thiểu nguy cơ đấu sai dây gây hỏng hóc thiết bị hoặc sai lệch tín hiệu.

Sự kết hợp hài hòa giữa các thành phần này tạo nên một thiết bị kết nối 140XTS00200 đáng tin cậy, dễ sử dụng và bền bỉ, đáp ứng hoàn hảo các yêu cầu khắt khe của môi trường công nghiệp hiện đại.

2. Những tính năng vượt trội của 140XTS00200

• Kết Nối Vững Chắc, Độ Tin Cậy Tối Ưu: Cơ cấu vít kẹp tiên tiến đảm bảo mỗi điểm kết nối luôn chắc chắn, chống lại rung động và các tác động từ môi trường công nghiệp. Điều này giúp loại bỏ gần như hoàn toàn nguy cơ lỏng lẻo tiếp xúc, nguyên nhân hàng đầu gây ra tín hiệu chập chờn, sai lệch hoặc mất tín hiệu, dẫn đến dừng máy đột ngột và ảnh hưởng nghiêm trọng đến năng suất. Một kết nối ổn định đồng nghĩa với việc hệ thống hoạt động liên tục, dữ liệu được truyền tải chính xác, góp phần nâng cao hiệu quả sản xuất và chất lượng sản phẩm đầu ra.
• Lắp Đặt Nhanh Chóng, Bảo Trì Dễ Dàng: Thiết kế thông minh với cơ chế vít kẹp quen thuộc giúp việc đấu nối dây trở nên đơn giản và nhanh chóng, ngay cả với những kỹ thuật viên chưa có nhiều kinh nghiệm. Việc thay thế hay bảo trì cũng thuận tiện hơn rất nhiều, chỉ cần nới lỏng vít, tháo dây cũ và kết nối dây mới mà không cần dụng cụ đặc biệt. Điều này giúp tiết kiệm đáng kể thời gian và chi phí nhân công cho việc lắp đặt và bảo trì hệ thống, một yếu tố quan trọng trong việc tối ưu hóa chi phí vận hành.
• Thiết Kế Chuẩn Công Nghiệp, Bền Bỉ Vượt Thời Gian: Sử dụng vật liệu nhựa kỹ thuật cao cấp và kim loại chống ăn mòn, Phụ kiện Terminal Quantum Schneider 140XTS00200 có khả năng chịu đựng tốt trong các điều kiện môi trường khắc nghiệt như nhiệt độ cao, độ ẩm, bụi bẩn và hóa chất nhẹ. Sản phẩm đáp ứng các tiêu chuẩn quốc tế uy tín như UL và CSA, đảm bảo độ bền cơ học và tuổi thọ hoạt động lâu dài. Đầu tư vào một phụ kiện bền bỉ giúp giảm thiểu chi phí thay thế, sửa chữa và thời gian dừng máy không mong muốn.
• Tương Thích Hoàn Hảo Với Module Modicon Quantum: Là sản phẩm chính hãng từ Schneider Electric, 140XTS00200 được thiết kế để tương thích hoàn toàn với các module I/O tương ứng thuộc dòng Modicon Quantum. Sự đồng bộ này đảm bảo hiệu năng truyền dẫn tín hiệu tối ưu, không gây suy hao hay nhiễu loạn, giúp hệ thống PLC phát huy hết khả năng xử lý mạnh mẽ của mình. Việc sử dụng phụ kiện đồng bộ cũng giúp đơn giản hóa quá trình thiết kế và lắp đặt hệ thống.
• An Toàn Điện Tối Đa: Vật liệu cách điện chất lượng cao cùng thiết kế khoảng cách an toàn giữa các chân cắm giúp ngăn ngừa hiệu quả nguy cơ ngắn mạch hay rò rỉ điện. Điều này không chỉ bảo vệ các thiết bị đắt tiền trong hệ thống mà quan trọng hơn là đảm bảo an toàn tuyệt đối cho người vận hành và bảo trì, giảm thiểu rủi ro tai nạn lao động.

Những tính năng này biến giắc cắm PLC 140XTS00200 thành một lựa chọn không thể bỏ qua cho bất kỳ ai đang tìm kiếm sự ổn định, hiệu quả và an toàn cho hệ thống điều khiển tự động hóa của mình.

3. Hướng dẫn chi tiết quy trình kết nối Cầu đấu dây 140XTS00200 vào hệ thống

Các bước thực hiện:

Chuẩn bị dụng cụ:

• Tuốc nơ vít dẹt (flathead screwdriver) có kích thước phù hợp với đầu vít trên terminal block (thường là loại nhỏ, khoảng 2.5 – 3.5 mm).
• Kìm tuốt dây điện (wire stripper).
• Kìm cắt dây (wire cutter).
• Dây dẫn tín hiệu phù hợp (tiết diện từ 0.34 đến 1.5 mm² tùy loại, xem lại bảng thông số).
• (Tùy chọn) Đầu cốt (cable end-sleeves/ferrules) nếu cần hoặc muốn tăng độ bền mối nối. Kìm bấm cốt tương ứng.
• Tài liệu kỹ thuật (datasheet) của module I/O Quantum và sơ đồ đấu dây của hệ thống.

Xác định Module và Terminal Block: Đảm bảo bạn đang sử dụng Phụ kiện Terminal Quantum Schneider 140XTS00200 chính xác cho module I/O Quantum dự định kết nối. Kiểm tra lại mã sản phẩm trên cả hai thiết bị và đối chiếu với tài liệu kỹ thuật.

Gắn Terminal Block vào Module: Cẩn thận căn chỉnh các chân cắm ở mặt sau của terminal block với các khe cắm trên module I/O. Nhẹ nhàng đẩy terminal block vào module cho đến khi nghe tiếng click hoặc cảm thấy nó đã vào khớp hoàn toàn và được giữ chắc chắn bởi các ngàm khóa (nếu có). Tránh dùng lực quá mạnh có thể làm gãy chân cắm hoặc hỏng module.

Chuẩn bị đầu dây dẫn:

• Sử dụng kìm tuốt dây, tuốt bỏ một đoạn vỏ cách điện ở đầu dây dẫn. Độ dài phần lõi đồng lộ ra nên khoảng 7-8 mm (tham khảo datasheet để có số liệu chính xác nhất).
• Đảm bảo không làm đứt các sợi đồng nhỏ bên trong lõi. Xoắn nhẹ đầu lõi dây (nếu là dây nhiều sợi) để các sợi đồng bó lại gọn gàng.
• Nếu sử dụng đầu cốt, chọn loại cốt phù hợp với tiết diện dây, luồn vào đầu lõi đồng và dùng kìm bấm cốt bấm chặt.

Kết nối dây vào Terminal Block:

• Xác định đúng vị trí chân cắm trên terminal block cần kết nối dây theo sơ đồ mạch điện. Tham khảo các ký hiệu/số thứ tự được đánh dấu trên vỏ terminal.
• Dùng tuốc nơ vít nới lỏng vít kẹp tại vị trí chân cắm đó. Chỉ nới vừa đủ để lồng kẹp mở ra, không cần tháo hẳn vít ra.
• Luồn đầu lõi dây (hoặc đầu cốt) đã chuẩn bị vào lỗ của lồng kẹp. Đảm bảo lõi dây được đẩy vào hết chiều sâu của lồng kẹp và không có sợi đồng nào bị chìa ra ngoài có thể chạm vào chân bên cạnh.
• Dùng tuốc nơ vít siết chặt vít kẹp lại. Lực siết cần đủ mạnh để giữ chặt dây và đảm bảo tiếp xúc điện tốt, nhưng không quá mạnh đến mức làm biến dạng lồng kẹp, tuôn răng vít hoặc làm đứt dây (đặc biệt với dây tiết diện nhỏ). Schneider Electric thường khuyến nghị một mô-men xoắn cụ thể (ví dụ: 0.5 – 0.6 Nm), nếu có dụng cụ đo lực siết thì nên sử dụng.
• Nhẹ nhàng kéo thử sợi dây để kiểm tra độ chắc chắn của mối nối.

Lặp lại cho các dây khác: Thực hiện lại bước 4 và 5 cho tất cả các dây dẫn cần kết nối vào terminal block. Luôn kiểm tra kỹ vị trí chân cắm trước khi kết nối.

Kiểm tra và hoàn tất:

• Sau khi kết nối tất cả các dây, kiểm tra lại toàn bộ các mối nối một lần nữa. Đảm bảo không có dây nào bị lỏng, không có sợi đồng thừa chạm chập giữa các chân.
• Nếu module hoặc terminal block có nắp che bụi hoặc nắp bảo vệ, hãy lắp lại chúng.
• Kiểm tra lại hệ thống dây dẫn, đảm bảo đi dây gọn gàng, sử dụng máng cáp hoặc dây buộc để cố định nếu cần.
• Chỉ sau khi đã kiểm tra kỹ lưỡng và chắc chắn mọi kết nối đều đúng và an toàn, bạn mới tiến hành đóng cầu dao và cấp nguồn trở lại cho hệ thống để kiểm tra hoạt động.

Tuân thủ đúng quy trình này sẽ giúp bạn khai thác tối đa hiệu quả và độ tin cậy của thiết bị đầu cuối Schneider 140XTS00200, góp phần xây dựng một hệ thống tự động hóa vững mạnh và bền bỉ. Nếu có bất kỳ khó khăn nào, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua Hotline 08.12.77.88.99.

4. Ứng dụng đa dạng của 140XTS00200

• Sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may,…): Đây là lĩnh vực ứng dụng phổ biến nhất. 140XTS00200 được sử dụng để kết nối các tín hiệu Digital Input (DI) từ cảm biến vị trí, nút nhấn, công tắc hành trình,… và tín hiệu Digital Output (DO) để điều khiển van điện từ, relay, contactor, đèn báo,… trong các dây chuyền lắp ráp, máy CNC, hệ thống đóng gói, băng tải. Nó cũng kết nối tín hiệu Analog Input (AI) từ cảm biến nhiệt độ, áp suất, lưu lượng,… và Analog Output (AO) để điều khiển biến tần, van tỷ lệ,… đảm bảo quy trình sản xuất diễn ra chính xác và tự động.
• Xây dựng (Quản lý tòa nhà thông minh – BMS, Nhà máy, Khu công nghiệp): Trong các hệ thống BMS, terminal block này giúp kết nối các cảm biến môi trường (nhiệt độ, độ ẩm, CO2), thiết bị an ninh (cảm biến chuyển động, công tắc cửa) và điều khiển hệ thống HVAC (điều hòa không khí, thông gió), hệ thống chiếu sáng, bơm nước, thang máy. Tại các nhà máy và khu công nghiệp, nó tham gia vào hệ thống điều khiển trạm bơm, xử lý nước thải, giám sát năng lượng.
• Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo): 140XTS00200 đóng vai trò quan trọng trong các hệ thống SCADA (Supervisory Control and Data Acquisition) tại các trạm biến áp, nhà máy điện (thủy điện, nhiệt điện, điện gió, điện mặt trời). Nó kết nối các tín hiệu trạng thái của máy cắt, dao cách ly, tín hiệu đo lường dòng điện, điện áp, công suất từ các thiết bị đo lường thông minh (IEDs), cũng như điều khiển các thiết bị đóng cắt từ xa, đảm bảo vận hành lưới điện an toàn và hiệu quả. Trong ngành dầu khí, nó được dùng trong hệ thống điều khiển giàn khoan, đường ống dẫn dầu/khí.
• Tự động hóa quy trình (Process Automation): Trong các ngành hóa chất, dược phẩm, xi măng,… nơi quy trình sản xuất đòi hỏi sự kiểm soát chặt chẽ, khối đấu dây 140XTS00200 kết nối các cảm biến đo lường phức tạp (pH, độ dẫn điện, mức bồn chứa) và các cơ cấu chấp hành chính xác (van điều khiển, động cơ khuấy trộn), giúp duy trì các thông số quy trình trong giới hạn cho phép, đảm bảo chất lượng sản phẩm và an toàn vận hành.
• Hệ thống lắp ráp tự động và Robot công nghiệp: Kết nối các cảm biến nhận dạng, cảm biến an toàn và tín hiệu điều khiển cho cánh tay robot, cơ cấu gắp, hệ thống cấp phôi tự động, đảm bảo robot hoạt động chính xác, linh hoạt và an toàn trong môi trường sản xuất.

Qua các ứng dụng đa dạng này, có thể thấy Phụ kiện Terminal Quantum Schneider 140XTS00200 là một giải pháp kết nối đa năng, đáng tin cậy, đáp ứng nhu cầu của hầu hết các hệ thống tự động hóa sử dụng PLC Modicon Quantum, góp phần không nhỏ vào việc hiện đại hóa và nâng cao năng lực cạnh tranh cho các doanh nghiệp tại Việt Nam.

5. Khắc phục một số lỗi thường gặp khi sử dụng 140XTS00200

Lỗi kết nối hoặc tín hiệu không ổn định (chập chờn, mất tín hiệu).

Nguyên nhân: Vít kẹp siết chưa đủ lực hoặc quá lực làm hỏng dây/terminal, đầu dây tuốt không đúng cách (quá ngắn/quá dài, sợi đồng bị tưa), sử dụng dây dẫn không phù hợp (tiết diện quá lớn/quá nhỏ), tiếp điểm bị bẩn hoặc oxy hóa, terminal block lắp chưa khớp hoàn toàn vào module.

Giải pháp:

• Kiểm tra lại lực siết của tất cả các vít kẹp. Sử dụng tuốc nơ vít phù hợp và siết với lực vừa đủ (tham khảo mô-men xoắn khuyến nghị nếu có).
• Kiểm tra lại đầu dây: đảm bảo tuốt đúng độ dài (7-8mm), lõi dây không bị tưa hoặc gãy, luồn hết vào lồng kẹp. Cân nhắc sử dụng đầu cốt để tăng độ tin cậy.
• Đảm bảo tiết diện dây dẫn nằm trong phạm vi cho phép của terminal.
• Ngắt nguồn, tháo terminal block ra, kiểm tra các chân cắm và khe cắm trên module xem có bị bẩn, cong vênh hay oxy hóa không. Vệ sinh nhẹ nhàng nếu cần bằng dung dịch vệ sinh tiếp điểm chuyên dụng (contact cleaner).
• Đảm bảo terminal block được lắp chặt và khớp hoàn toàn vào module.

Khó khăn trong quá trình lắp đặt hoặc tháo gỡ terminal block.

Nguyên nhân: Lắp không đúng hướng, dùng lực quá mạnh, vướng dây dẫn hoặc các thiết bị lân cận, cơ chế khóa/ngàm bị kẹt.

Giải pháp:

• Quan sát kỹ hướng lắp đúng trên terminal và module.
• Căn chỉnh thẳng hàng trước khi đẩy vào hoặc kéo ra. Sử dụng lực đều và nhẹ nhàng.
• Kiểm tra xem có dây dẫn hoặc vật cản nào gây vướng không.
• Nếu là tháo gỡ, tìm hiểu cơ chế ngàm khóa (thường có lẫy nhỏ cần nhấn hoặc gạt) và thao tác đúng cách. Tránh nạy hoặc bẻ mạnh.

Terminal block bị hư hỏng vật lý (nứt, vỡ, chảy nhựa).

Nguyên nhân: Siết vít quá lực, va đập mạnh trong quá trình vận chuyển hoặc lắp đặt, môi trường hoạt động quá khắc nghiệt (nhiệt độ vượt ngưỡng, hóa chất ăn mòn), xảy ra sự cố ngắn mạch hoặc quá dòng nghiêm trọng.

Giải pháp:

• Luôn tuân thủ lực siết khuyến nghị.
• Cẩn thận trong quá trình thao tác, tránh làm rơi hoặc va đập mạnh.
• Đảm bảo môi trường lắp đặt (nhiệt độ, độ ẩm) nằm trong giới hạn cho phép của sản phẩm. Che chắn bảo vệ nếu cần thiết.
• Nếu hư hỏng do sự cố điện, cần kiểm tra và khắc phục nguyên nhân gốc rễ (ngắn mạch, quá tải) trước khi thay thế terminal block mới.
• Thay thế ngay terminal block bị hỏng bằng sản phẩm Phụ kiện Terminal Quantum Schneider 140XTS00200 chính hãng để đảm bảo an toàn và hiệu suất.

Đấu nhầm dây hoặc không xác định được đúng chân cắm.

Nguyên nhân: Không đọc kỹ sơ đồ đấu dây, ký hiệu trên terminal bị mờ hoặc khó đọc.

Giải pháp:

• Luôn có sơ đồ đấu dây rõ ràng và kiểm tra kỹ lưỡng trước khi kết nối.
• Đối chiếu số thứ tự/ký hiệu trên terminal với sơ đồ. Nếu ký hiệu bị mờ, có thể tham khảo tài liệu kỹ thuật hoặc terminal tương tự.
• Đánh dấu dây dẫn trước khi kết nối nếu hệ thống phức tạp.
• Sau khi đấu nối, kiểm tra lại toàn bộ một lượt theo sơ đồ.
