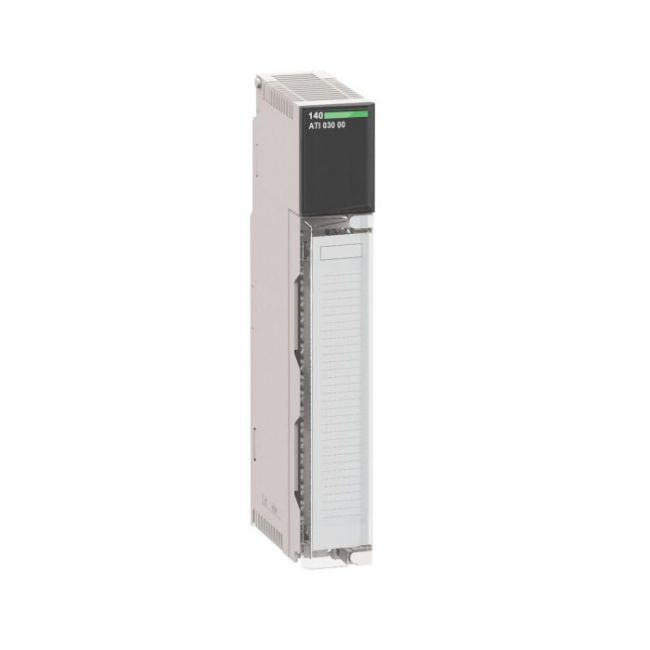

Module Analog Schneider input 8AI TC 16 BIT Quantum 140ATI03000

Module Analog Schneider input 8AI TC 16 BIT Quantum 140ATI03000, trái tim của hệ thống điều khiển tự động, mang đến giải pháp đo lường và kiểm soát chính xác, tin cậy cho mọi ứng dụng công nghiệp.

Thanhthienphu.vn hân hạnh đồng hành cùng bạn khám phá sức mạnh của bộ chuyển đổi tín hiệu tương tự này, nâng tầm hiệu suất và mở ra những chân trời mới cho doanh nghiệp của bạn.

1. Cấu Tạo Sản Phẩm 140ATI03000

• Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống va đập, chống cháy và bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Đầu nối (Terminal Block): Nơi kết nối các dây tín hiệu từ cảm biến cặp nhiệt điện. Đầu nối được thiết kế chắc chắn, dễ dàng tháo lắp và đảm bảo tiếp xúc tốt.
• Mạch chuyển đổi tín hiệu tương tự sang số (ADC): Trái tim của module, thực hiện chuyển đổi tín hiệu điện áp nhỏ từ cặp nhiệt điện thành tín hiệu số có độ phân giải 16 bit.
• Mạch lọc nhiễu: Mạch Lọc nhiễu loại bỏ các tín hiệu nhiễu không mong muốn, đảm bảo tín hiệu đo được chính xác và ổn định.
• Bộ vi xử lý (Microprocessor): Xử lý tín hiệu số từ ADC, thực hiện các phép tính toán, bù trừ nhiệt độ, và giao tiếp với PLC thông qua backplane.
• Mạch cách ly (Isolation Circuit): Cách ly tín hiệu đầu vào với hệ thống, bảo vệ PLC và các thiết bị khác khỏi các sự cố về điện áp.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, các kênh đầu vào, và các lỗi (nếu có).
• Backplane Connector: Kết nối module với backplane của PLC Quantum, cung cấp nguồn điện và đường truyền dữ liệu.

2. Các Tính Năng Chính Của Sản Phẩm 140ATI03000

• Độ chính xác cao: Nhờ độ phân giải 16 bit và mạch xử lý tín hiệu tiên tiến, module 140ATI03000 cung cấp kết quả đo chính xác, tin cậy, giảm thiểu sai số và nâng cao chất lượng sản phẩm.
• Hỗ trợ nhiều loại cặp nhiệt điện: Module tương thích với nhiều loại cặp nhiệt điện khác nhau (J, K, T, E, R, S, B, N), đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
• Khả năng chống nhiễu: Mạch lọc nhiễu tích hợp giúp loại bỏ các tín hiệu nhiễu từ môi trường xung quanh, đảm bảo kết quả đo ổn định và chính xác.
• Tích hợp tính năng tự chẩn đoán: Module có khả năng tự động phát hiện và báo cáo các lỗi như đứt dây, ngắn mạch, quá nhiệt, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
• Dễ dàng tích hợp: Thiết kế theo chuẩn Quantum, module dễ dàng lắp đặt và tích hợp với các hệ thống PLC Quantum hiện có.
• Giao diện thân thiện: Phần mềm lập trình Unity Pro của Schneider Electric cung cấp giao diện trực quan, dễ sử dụng, giúp người dùng cấu hình và lập trình module một cách nhanh chóng và dễ dàng.
• An toàn: Mạch cách ly đảm bảo an toàn cho hệ thống và người vận hành.

3. Hướng Dẫn Kết Nối Sản Phẩm 140ATI03000 Với Phần Mềm

(Lưu ý: Hướng dẫn này giả định bạn đã cài đặt phần mềm Unity Pro và có kiến thức cơ bản về PLC Schneider.)

Khởi động phần mềm Unity Pro: Mở phần mềm Unity Pro trên máy tính của bạn.

Tạo một dự án mới (New Project): Chọn “File” -> “New” để tạo một dự án mới. Đặt tên cho dự án và chọn loại PLC Quantum phù hợp.

Thêm module 140ATI03000 vào cấu hình phần cứng:

• Trong cửa sổ “Project Browser”, nhấp chuột phải vào “Configuration” và chọn “Add Device”.
• Trong cửa sổ “Add Device”, chọn “Quantum” -> “Analog Input” -> “140ATI03000”.
• Kéo thả module vào vị trí thích hợp trên backplane.

Cấu hình các kênh đầu vào:

• Nhấp đúp vào module 140ATI03000 trong cửa sổ cấu hình phần cứng.
• Trong cửa sổ “Properties”, chọn tab “I/O Configuration”.
• Chọn loại cặp nhiệt điện (TC Type) tương ứng cho mỗi kênh đầu vào.
• Cài đặt các thông số khác như dải đo (Range), đơn vị đo (°C, °F), lọc nhiễu (Filtering),…

Lưu cấu hình: Nhấp vào nút “Save” để lưu cấu hình.

Kết nối PLC với máy tính: Sử dụng cáp kết nối (ví dụ: cáp USB hoặc Ethernet) để kết nối PLC với máy tính.

Tải cấu hình xuống PLC:

• Trong Unity Pro, chọn “PLC” -> “Connect”.
• Chọn phương thức kết nối phù hợp và kết nối với PLC.
• Chọn “PLC” -> “Transfer Project to PLC” để tải cấu hình xuống PLC.

Kiểm tra kết nối: Sau khi tải cấu hình, bạn có thể kiểm tra kết nối bằng cách đọc giá trị từ các kênh đầu vào trong Unity Pro.

4. Cách Lập Trình Sản Phẩm 140ATI03000

Tạo một section mới trong chương trình Ladder Logic:

• Trong Unity Pro, nhấp chuột phải vào “Program” -> “Sections” và chọn “New Section”.
• Đặt tên cho section (ví dụ: “Read_Temperature”).

Thêm khối chức năng READ_VAR:

Trong section vừa tạo, thêm khối chức năng READ_VAR.

Trong cửa sổ “Properties” của khối READ_VAR, cấu hình các thông số sau:

• OBJ: Chọn địa chỉ của kênh đầu vào (ví dụ: ‘%CH1.1’ cho kênh 1 của module 140ATI03000).
• TYPE: Chọn ‘INT’ (số nguyên).
• NB: Để giá trị mặc định là 1.
• ADDR: Chọn một biến nhớ để lưu giá trị đọc được (ví dụ: ‘%MW100’).
• GEST: Để trống.

Thêm các lệnh xử lý khác (tùy chọn): Bạn có thể thêm các lệnh so sánh, tính toán, điều khiển,… để xử lý giá trị nhiệt độ đọc được.

Biên dịch và tải chương trình xuống PLC:

• Chọn “PLC” -> “Build Project”.
• Chọn “PLC” -> “Transfer Project to PLC” để tải chương trình xuống PLC.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 140ATI03000

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
