Modbus là một trong những giao thức truyền thông cho phép các thiết bị điện tử công nghiệp giao tiếp với nhau một cách hiệu quả. Hãy cùng Thanh Thiên Phú tìm hiểu các dạng giao thức modbus và cách nó đơn giản hóa việc kết nối hệ thống tự động hóa.
1. Modbus là gì?
Modbus là một chuẩn giao thức truyền thông công nghiệp được phát triển bởi MODICON vào năm 1979 và sau đó được Schneider Electric sở hữu vào năm 1996. Với tính ổn định, dễ dàng và khả năng thuận tiện cao, Modbus nhanh chóng trở thành tiêu chuẩn truyền thông trong các ngành công nghiệp tự động hóa. Giao thức này được sử dụng rộng rãi để kết nối và truyền thông dữ liệu giữa những thiết bị điện tử công nghiệp như cảm biến và thiết bị điều khiển.
2. Nguyên lý hoạt động của Modbus

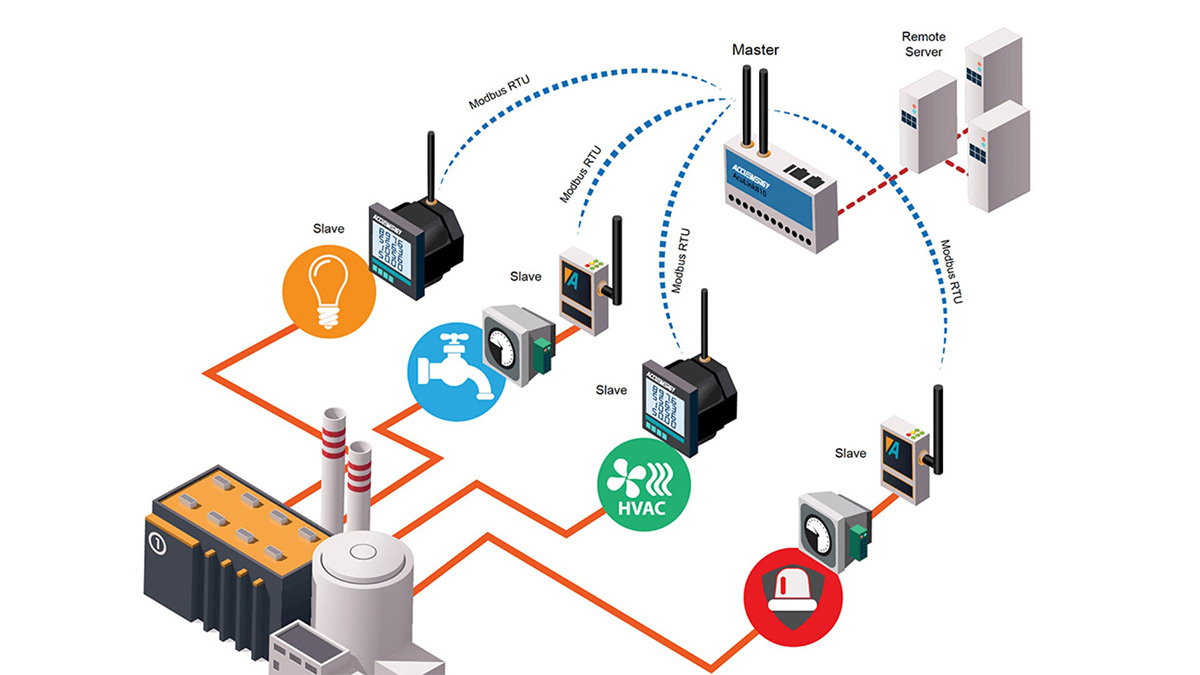

MODBUS hoạt động theo mô hình “Chủ – Tớ“, hay còn gọi là “Master – Slave“. Một thiết bị Master có khả năng kết nối với một hoặc nhiều thiết bị Slave. Thường thì “Master” là các thiết bị như PLC, PC, DCS, RTU hoặc SCADA, trong khi “Slave” thường là các thiết bị tại hiện trường. Để hiểu một cách đơn giản, đây là một phương pháp dùng để truyền tải dữ liệu qua liên kết nối tiếp giữa các thiết bị điện tử. Thiết bị yêu cầu dữ liệu được gọi là Modbus Master, còn thiết bị cung cấp dữ liệu được gọi là Modbus Slave. Trong một mạng Modbus tiêu chuẩn, sẽ có một Master và tối đa 247 Slave, với mỗi Slave mang một địa chỉ duy nhất từ 1 đến 247. Master cũng có khả năng ghi dữ liệu vào các Slave.
3. Phân loại Modbus
Giao thức Modbus không phải là một thực thể đơn lẻ mà tồn tại dưới nhiều biến thể khác nhau, mỗi loại được thiết kế để phù hợp với các môi trường truyền dẫn và yêu cầu ứng dụng cụ thể. Việc hiểu rõ sự khác biệt giữa các biến thể này là vô cùng quan trọng để các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật có thể đưa ra lựa chọn tối ưu nhất cho hệ thống của mình. Hãy cùng Thanh Thiên Phú tìm hiểu về ba biến thể phổ biến Modbus RTU, Modbus TCP/IP và Modbus ASCII.

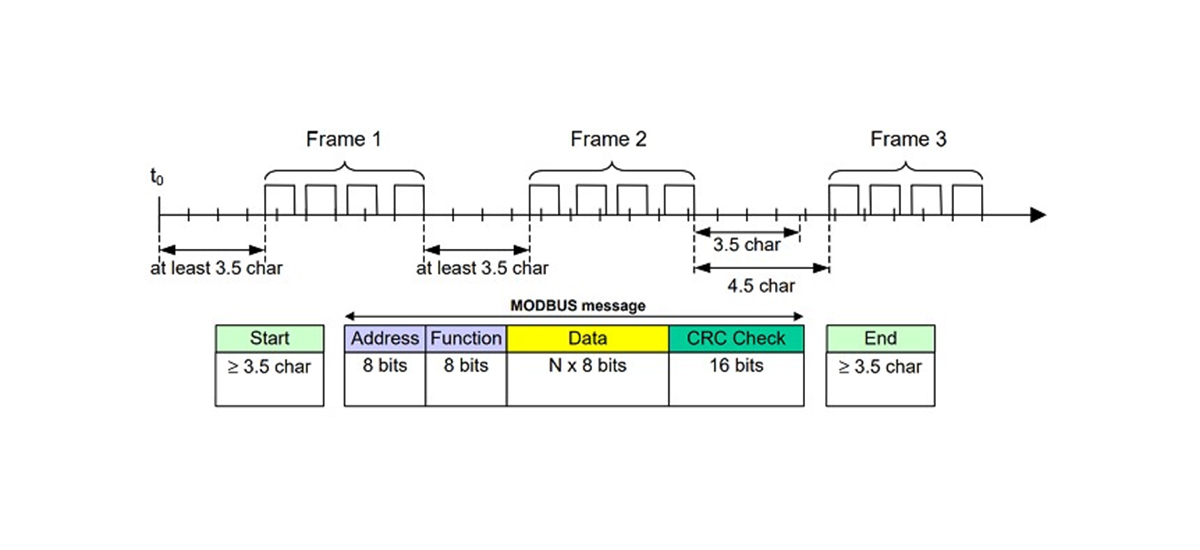

3.1. Modbus RTU (Remote Terminal Unit)
Dữ liệu trong hệ thống truyền thông được mã hóa bằng hệ nhị phân, là định dạng cơ bản nhất mà máy tính sử dụng để xử lý thông tin. Mỗi byte dữ liệu yêu cầu một byte riêng biệt để truyền tải thông tin đó qua mạng. Về tốc độ truyền thông, những giới hạn thường thấy nằm trong khoảng từ 1200 đến 115200 baud. Trong số đó, tốc độ được sử dụng phổ biến nhất là từ 9600 đến 19200 baud, do khả năng ổn định và hiệu suất mà nó mang lại. Modbus RTU là một giao thức được ứng dụng rất rộng rãi trong lĩnh vực công nghiệp, thường được triển khai qua các giao diện kết nối như RS232 hoặc RS485, cho phép việc truyền thông giữa các thiết bị diễn ra một cách hiệu quả và đáng tin cậy.

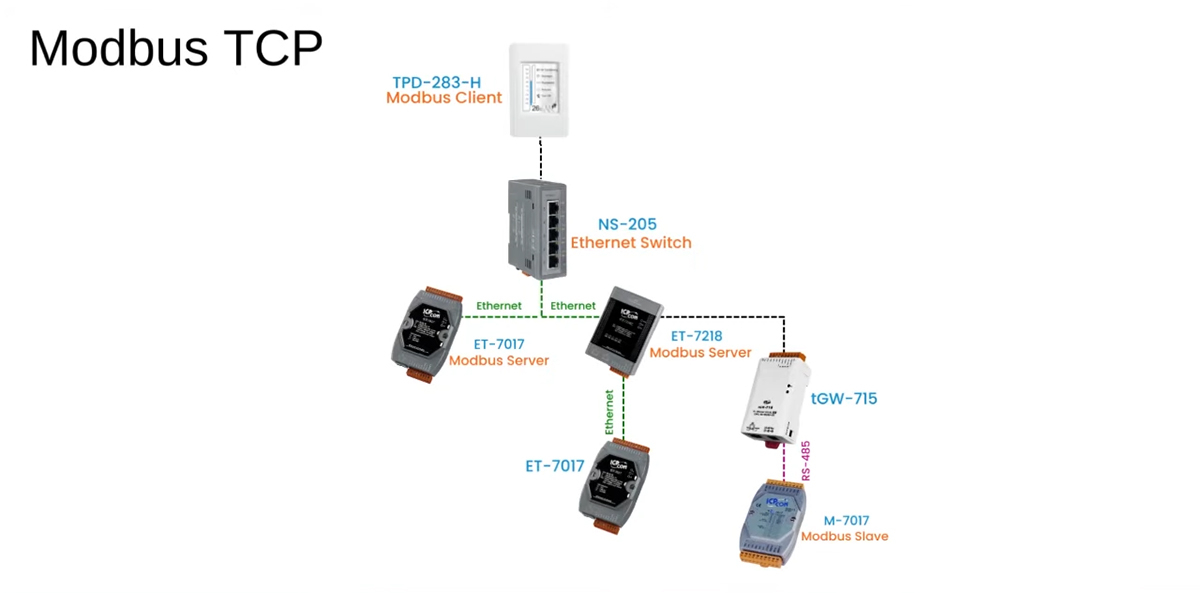

3.2. Modbus TCP/IP
Mdbus TCP/IP là phiên bản cho phép kết nối qua mạng Ethernet sử dụng đầu cắm RJ45. Thay vì các kết nối dữ liệu truyền thống qua cổng nối tiếp, dữ liệu theo giao thức Modbus giờ đây được mã hóa trong giao thức TCP/IP. Điều này có nghĩa là máy chủ không cần phải có SlaveID như trong các hệ thống truyền thống mà chỉ cần sử dụng địa chỉ IP để xác định các thiết bị khác trong mạng.
3.3. Modbus ASCII
Mỗi thông điệp trong hệ thống này được mã hóa sử dụng định dạng hexadecimal và dựa trên đặc tính của mã ASCII 4-bit. Để có thể truyền tải một byte thông tin, hệ thống cần phải sử dụng đến hai byte cho việc truyền thông tin, tức là gấp đôi so với các phương thức truyền thông như Modbus RTU hoặc Modbus TCP.
Dù cho tốc độ truyền tải thấp hơn, nhưng Modbus ASCII lại rất phù hợp cho việc sử dụng với các modem điện thoại hay kết nối sóng radio. Điều này là nhờ vào tính ổn định của mã ASCII trong việc xác định rõ ràng các thông điệp, từ đó giúp hạn chế khả năng nhầm lẫn thông tin, đặc biệt là trong các môi trường có điều kiện truyền tải không ổn định.
3.3.1. Mã hexadecimal
Trong quá trình giải quyết các vấn đề kỹ thuật, việc theo dõi dữ liệu thô thực tế được truyền tải rất quan trọng. Tuy nhiên, các chuỗi dài bao gồm các số 1 và 0 thường rất khó để nhận diện và đọc hiểu. Để dễ dàng hơn trong việc xử lý và phân tích, các bit này sẽ được kết hợp lại và chuyển đổi để hiển thị dưới dạng hệ thập lục phân. Cụ thể, mỗi nhóm 4 bit sẽ được biểu diễn bởi một ký tự trong dãy từ 0 đến F, đảm bảo việc truyền tải và đọc dữ liệu hiệu quả hơn.
| 0000 = 0 | 0100 = 4 | 1000 = 8 | 1100 = C |
| 0001 = 1 | 0101 = 5 | 1001 = 9 | 1101 = D |
| 0010 = 2 | 0110 = 6 | 1010 = A | 1110 = E |
| 0011 = 3 | 0111 = 7 | 1011 = B | 1111 = F |
3.3.2. Mã ASCII là gì?
ASCII, tên đầy đủ là “American Standard Code for Information Interchange”, là một mã hóa tiêu chuẩn được sử dụng để đại diện cho thông tin dưới dạng ký tự. Cách thức hoạt động của ASCII có thể được hiểu rõ hơn khi người ta biết rằng, với 4 bit, ta có thể tạo thành và biểu diễn một ký tự từ danh sách mười sáu ký tự thập lục phân, trải dài từ 0 cho đến F. Điều này có nghĩa là mỗi nhóm 8 bit, hay còn gọi là một byte, có khả năng tạo ra 256 ký tự khác nhau thuộc về mã ASCII. Những ký tự này bao gồm cả những ký tự thông dụng mà chúng ta thường sử dụng trên bàn phím.
| decimal | binary | Hex | ASCII |
| (base10) | (base2) | (base16) | (base256) |
| 0 | 0000 0000 | 0 | null |
| 1 | 0000 0001 | 1 | “ |
| 34 | 0010 0010 | 22 | # |
| 35 | 0010 0011 | 23 | $ |
| 36 | 0010 0100 | 24 | % |
| 47 | 0010 1111 | 2F | / |
| 48 | 0011 0000 | 30 | 0 |
| 49 | 0011 0001 | 31 | 1 |
| 56 | 0011 1000 | 38 | 8 |
| 57 | 0011 1001 | 39 | 9 |
| 58 | 0011 1010 | 3A | : |
| 64 | 0100 0000 | 40 | @ |
| 65 | 0100 0001 | 41 | A |
| 66 | 0100 0010 | 42 | B |
| 89 | 0101 1001 | 59 | Y |
| 90 | 0101 1010 | 5A | Z |
| 91 | 0101 1011 | 5B | [ |
| 95 | 0101 1111 | 5F | _ |
| 96 | 0110 0000 | 60 | ` |
| 97 | 0110 0001 | 61 | a |
| 122 | 0111 1010 | 7A | z |
| 123 | 0111 1011 | 7B | { |
| 174 | 1010 1110 | AE | ® |
| 255 | 1111 1111 | FF |

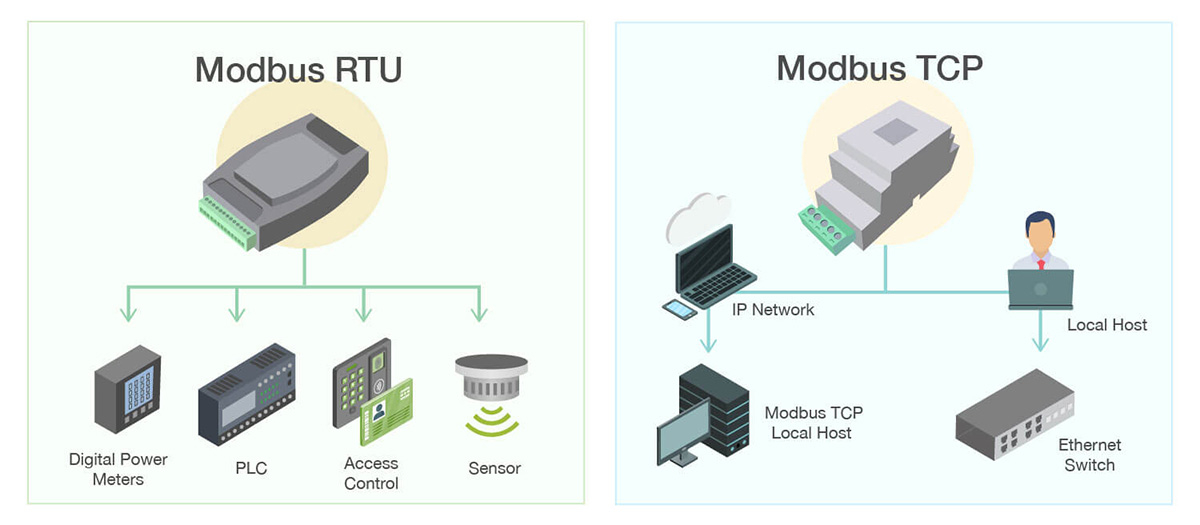

3.4. Lựa chọn nào là tối ưu?
Chọn Modbus RTU khi: Bạn cần kết nối nhiều thiết bị trên một đường truyền nối tiếp duy nhất, chi phí là yếu tố quan trọng, tốc độ không phải là ưu tiên hàng đầu, và bạn quen thuộc với việc cấu hình cổng COM. Đây vẫn là lựa chọn tuyệt vời cho các cụm máy hoặc khu vực nhỏ.
Chọn Modbus TCP/IP khi bạn cần tốc độ cao, khoảng cách xa, khả năng kết nối nhiều Client/Server, muốn tận dụng hạ tầng mạng Ethernet hiện có, và cần tích hợp dễ dàng với hệ thống IT. Đây là xu hướng cho các hệ thống mới và quy mô lớn.
Chọn Modbus ASCII khi yêu cầu tương thích ngược với thiết bị cũ chỉ hỗ trợ ASCII, hoặc khi khả năng đọc dữ liệu trực tiếp là cần thiết (hiếm gặp).
4. Ứng dụng thực tiễn của Modbus
Sự đơn giản, linh hoạt và chi phí hiệu quả đã giúp Modbus len lỏi vào hầu hết mọi ngõ ngách của thế giới công nghiệp và tự động hóa. Khả năng kết nối đa dạng các loại thiết bị từ nhiều nhà sản xuất khác nhau biến Modbus thành một công cụ không thể thiếu cho các kỹ sư và doanh nghiệp muốn xây dựng những hệ thống điều khiển, giám sát thông minh và hiệu quả. Hãy cùng khám phá những lĩnh vực mà Modbus đang phát huy sức mạnh của mình:
– Trong lĩnh vực sản xuất công nghiệp, Modbus được sử dụng làm giao thức chính để kết nối các bộ điều khiển trung tâm như PLC với các thiết bị hiện trường, bao gồm cảm biến, biến tần, và đồng hồ đo, cho phép giám sát toàn diện dây chuyền sản xuất và điều khiển chính xác máy móc nhằm tối ưu hóa hiệu suất.
– Trong lĩnh vực tự động hóa tòa nhà (BMS), Modbus đóng vai trò kết nối các hệ thống con khác nhau như HVAC, chiếu sáng, an ninh và báo cháy vào một nền tảng quản lý tập trung, giúp tự động điều chỉnh các thông số vận hành để duy trì sự tiện nghi và tối ưu hóa việc sử dụng năng lượng.
– Trong ngành năng lượng, Modbus được ứng dụng rộng rãi để thu thập dữ liệu vận hành từ các thiết bị tại trạm biến áp, nhà máy điện và các hệ thống năng lượng tái tạo, cho phép giám sát từ xa các thông số quan trọng như điện áp, dòng điện, công suất từ rơ le bảo vệ, đồng hồ đo và inverter.
– Trong ngành xử lý nước và nước thải, Modbus cho phép hệ thống điều khiển thu thập dữ liệu từ các cảm biến phân tích chất lượng nước (pH, độ đục) và thiết bị đo lường (lưu lượng, mực nước), đồng thời gửi lệnh điều khiển đến các máy bơm, van và hệ thống định lượng hóa chất để tự động hóa quy trình xử lý.
– Trong nông nghiệp công nghệ cao, Modbus được dùng để xây dựng các hệ thống nhà kính thông minh, nơi nó kết nối một bộ điều khiển trung tâm với mạng lưới cảm biến (độ ẩm đất, không khí, ánh sáng) và các thiết bị chấp hành như hệ thống tưới, thông gió, chiếu sáng, nhằm tạo ra môi trường tăng trưởng tối ưu cho cây trồng.
5. Hướng dẫn kết nối và cấu hình Modbus chi tiết
Việc kết nối và cấu hình Modbus đúng cách là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định và chính xác. Dưới đây là các bước hướng dẫn chi tiết, tập trung vào Modbus RTU (phổ biến nhất cho kết nối vật lý trực tiếp) và Modbus TCP, dành cho các kỹ sư và kỹ thuật viên đang muốn triển khai hoặc gỡ lỗi giao thức này.
5.1. Chuẩn bị phần cứng cần thiết
Thiết bị Master: PLC, HMI, Máy tính công nghiệp, hoặc PC thông thường có cài phần mềm SCADA/Modbus Master. Đảm bảo thiết bị Master có cổng giao tiếp phù hợp (RS232, RS485 cho RTU; Ethernet cho TCP).
Thiết bị Slave: Các cảm biến, biến tần, đồng hồ đo, module I/O… hỗ trợ giao thức Modbus (RTU hoặc TCP). Kiểm tra tài liệu kỹ thuật (datasheet) của Slave để biết loại Modbus hỗ trợ và sơ đồ chân kết nối.
Cáp truyền:
– Modbus RTU (RS485): Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (shielded twisted pair), ví dụ loại AWG 22-24. Chỉ cần một cặp dây (thường ký hiệu là A+ và B- hoặc D+ và D-) để truyền dữ liệu. Nên sử dụng thêm dây nối đất (GND hoặc Shield) để tăng khả năng chống nhiễu.
– Modbus RTU (RS232): Sử dụng cáp RS232 tiêu chuẩn (DB9 hoặc DB25). Chỉ kết nối điểm-điểm, khoảng cách ngắn. Các chân cần thiết thường là TXD (Transmit Data), RXD (Receive Data), và GND (Ground).
– Modbus TCP: Sử dụng cáp mạng Ethernet tiêu chuẩn (CAT5e, CAT6).
Bộ chuyển đổi (Converter/Gateway) – Nếu cần:
– USB to RS485/RS232: Khi dùng PC làm Master RTU.
– RS232 to RS485: Khi Master chỉ có cổng RS232 nhưng cần kết nối mạng RS485 nhiều Slave.
– Modbus Gateway (Serial to Ethernet): Khi muốn kết nối các thiết bị Slave Modbus RTU/ASCII vào mạng Modbus TCP. Thiết bị này đóng vai trò cầu nối, chuyển đổi giữa hai loại giao thức.
Điện trở đầu cuối (Terminating Resistor) – cho RS485: Mạng RS485 dài hoặc tốc độ cao cần có điện trở đầu cuối (thường là 120 Ohm) gắn ở hai thiết bị nằm xa nhất trên đường truyền (giữa chân A+ và B-) để triệt tiêu sóng phản xạ, đảm bảo tín hiệu ổn định. Một số thiết bị có sẵn điện trở này và có thể bật/tắt bằng switch hoặc jumper.
5.2. Thực hiện kết nối vật lý

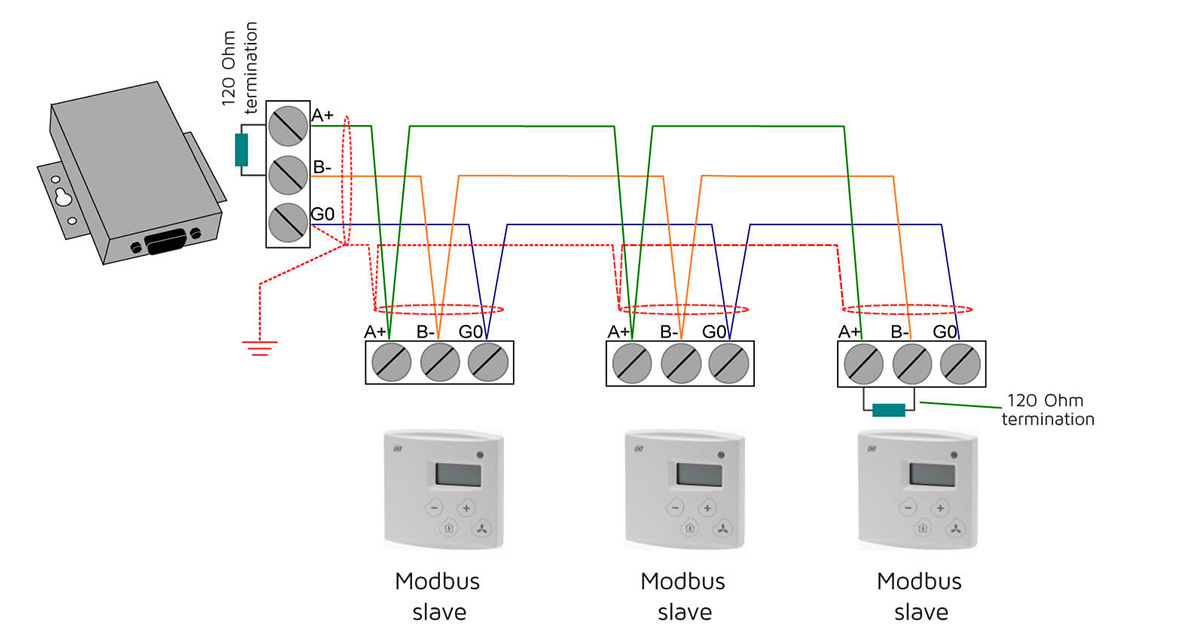

Kết nối Modbus RTU (RS485):
- Nối tiếp (Daisy-chain): Kết nối các thiết bị theo kiểu nối tiếp nhau, không dùng kiểu hình sao (star). Đi dây từ Master đến Slave 1, từ Slave 1 đến Slave 2, và cứ thế tiếp tục.
- Đúng cực A+/B-: Đảm bảo nối chân A+ của thiết bị này với chân A+ của thiết bị kế tiếp, tương tự với chân B-. Nối sai cực sẽ làm mất giao tiếp.
- Nối đất/Chống nhiễu (Shield/GND): Kết nối chân GND hoặc vỏ chống nhiễu (Shield) của cáp với chân GND tương ứng trên các thiết bị và nối đất tại một điểm duy nhất (thường là ở phía Master hoặc nguồn) để tránh vòng lặp đất (ground loop).
- Gắn điện trở đầu cuối: Gắn điện trở 120 Ohm giữa A+ và B- tại thiết bị Master (nếu nó nằm ở đầu dây) và tại thiết bị Slave cuối cùng của chuỗi.
- Sơ đồ minh họa: Tưởng tượng một đường thẳng. Master ở một đầu. Các Slave nối tiếp nhau dọc đường thẳng. Cáp chạy từ Master qua từng Slave. Hai đầu cuối của đường thẳng (Master và Slave cuối cùng) có điện trở 120 Ohm. Các chân A+ nối với nhau, B- nối với nhau, GND nối với nhau.
Kết nối Modbus RTU (RS232):
- Kết nối trực tiếp điểm-điểm giữa Master và Slave.
- Nối chân TXD của Master với RXD của Slave.
- Nối chân RXD của Master với TXD của Slave.
- Nối chân GND của Master với GND của Slave.
Kết nối Modbus TCP:
- Kết nối cổng Ethernet của thiết bị Master (PLC, PC…) và các thiết bị Slave (hoặc Modbus Gateway) vào cùng một mạng LAN thông qua Switch Ethernet bằng cáp mạng tiêu chuẩn.
- Đảm bảo các thiết bị nằm trong cùng một dải địa chỉ IP hoặc được định tuyến (routing) đúng cách nếu nằm ở các mạng con khác nhau.
5.3. Cấu hình thông số truyền thông
Đây là bước cực kỳ quan trọng, đặc biệt với Modbus RTU. Mọi thiết bị trên cùng một mạng RTU phải được cấu hình giống hệt nhau các thông số sau:
Trên Master và tất cả Slave (Modbus RTU):
– Baud Rate (Tốc độ truyền): Tốc độ bit trên giây (ví dụ: 9600 bps, 19200 bps, 38400 bps, 115200 bps). Chọn tốc độ cao nhất mà tất cả thiết bị đều hỗ trợ và đường truyền cho phép ổn định. Tất cả phải giống nhau.
– Data Bits (Số bit dữ liệu): Thường là 8 bit. Tất cả phải giống nhau.
– Parity (Bit kiểm tra chẵn lẻ): Dùng để kiểm tra lỗi đơn giản. Có thể là None (Không dùng), Even (Chẵn), hoặc Odd (Lẻ). Tất cả phải giống nhau. Phổ biến nhất là None hoặc Even.
– Stop Bits (Số bit dừng): Đánh dấu kết thúc một byte. Thường là 1 hoặc 2. Tất cả phải giống nhau. Cấu hình phổ biến nhất là 8-N-1 (8 data bits, No parity, 1 stop bit) hoặc 8-E-1 (8 data bits, Even parity, 1 stop bit).
Trên từng Slave (Modbus RTU/TCP): Slave ID (Địa chỉ Slave): Một số nguyên duy nhất từ 1 đến 247 cho mỗi Slave trên cùng mạng RTU hoặc cùng kết nối qua Gateway trên mạng TCP. Không được trùng lặp. Master sẽ dùng địa chỉ này để gọi đúng Slave.
Trên Master và Slave (Modbus TCP):
– Địa chỉ IP (IP Address): Mỗi thiết bị cần có một địa chỉ IP duy nhất trong mạng con.
– Subnet Mask: Phải giống nhau cho các thiết bị trong cùng mạng con.
– Default Gateway (Nếu cần): Địa chỉ của router nếu Master và Slave nằm ở các mạng con khác nhau.
– Port Number (Số cổng): Cổng TCP tiêu chuẩn cho Modbus là 502. Đảm bảo cổng này không bị chặn bởi tường lửa.
Lưu ý: Cách cấu hình cụ thể (qua phần mềm, màn hình thiết bị, DIP switch…) sẽ khác nhau tùy từng thiết bị. Luôn tham khảo tài liệu hướng dẫn của nhà sản xuất.
5.4. Kiểm tra kết nối và giao tiếp
Sau khi kết nối vật lý và cấu hình thông số, bạn cần kiểm tra xem Master có thể giao tiếp được với Slave hay không. Sử dụng phần mềm Modbus Master Simulator/Tester là cách hiệu quả nhất.
Giới thiệu phần mềm phổ biến:
– ModScan: Phần mềm thương mại (có bản demo) rất mạnh mẽ, hỗ trợ cả RTU và TCP, giao diện trực quan.
– Modbus Poll: Tương tự ModScan, cũng là phần mềm thương mại phổ biến.
– Simply Modbus: Cung cấp cả công cụ miễn phí và trả phí, hỗ trợ RTU/TCP/ASCII.
– QModMaster: Phần mềm miễn phí, mã nguồn mở, đa nền tảng.
– Các công cụ tích hợp trong phần mềm PLC/HMI: Nhiều phần mềm lập trình PLC hoặc thiết kế HMI có sẵn công cụ kiểm tra Modbus.
Các bước kiểm tra cơ bản (Ví dụ với Modbus Poll trên PC làm Master RTU qua cổng COM3):
- Mở Modbus Poll.
- Vào menu Connection -> Connect…
- Chọn loại kết nối: Serial Port.
- Cấu hình Serial Settings: Chọn đúng cổng COM (COM3), Baud rate, Data bits, Parity, Stop bits (phải khớp với cấu hình của Slave). Chọn Mode là RTU.
- Nhấn OK.
- Vào menu Setup -> Read/Write Definition… (hoặc nhấn F8).
- Nhập Slave ID: Địa chỉ của Slave bạn muốn kiểm tra (ví dụ: 1).
- Chọn Function: Mã hàm bạn muốn thử (ví dụ: 03: Read Holding Registers).
- Nhập Address: Địa chỉ thanh ghi bắt đầu (ví dụ: 0 hoặc 40001 tùy quy ước).
- Nhập Quantity: Số lượng thanh ghi muốn đọc (ví dụ: 10).
- Nhấn OK.
- Quan sát kết quả: Nếu cột “Tx” (Transmit) tăng và cột “Err” (Error) không tăng, đồng thời cửa sổ dữ liệu hiển thị các giá trị (có thể là 0 nếu chưa có dữ liệu), nghĩa là giao tiếp thành công. Nếu cột “Err” tăng hoặc có thông báo “Timeout”, nghĩa là có lỗi. Kiểm tra lại kết nối vật lý, cấu hình thông số, địa chỉ Slave.
- Thử ghi dữ liệu (nếu là Holding Register hoặc Coil): Double-click vào ô giá trị muốn ghi, nhập giá trị mới, nhấn Enter. Chọn Function 06 (Write Single Register) hoặc 16 (Write Multiple Registers) / 05 (Write Single Coil) hoặc 15 (Write Multiple Coils) tương ứng. Quan sát xem Slave có phản hồi thành công không.

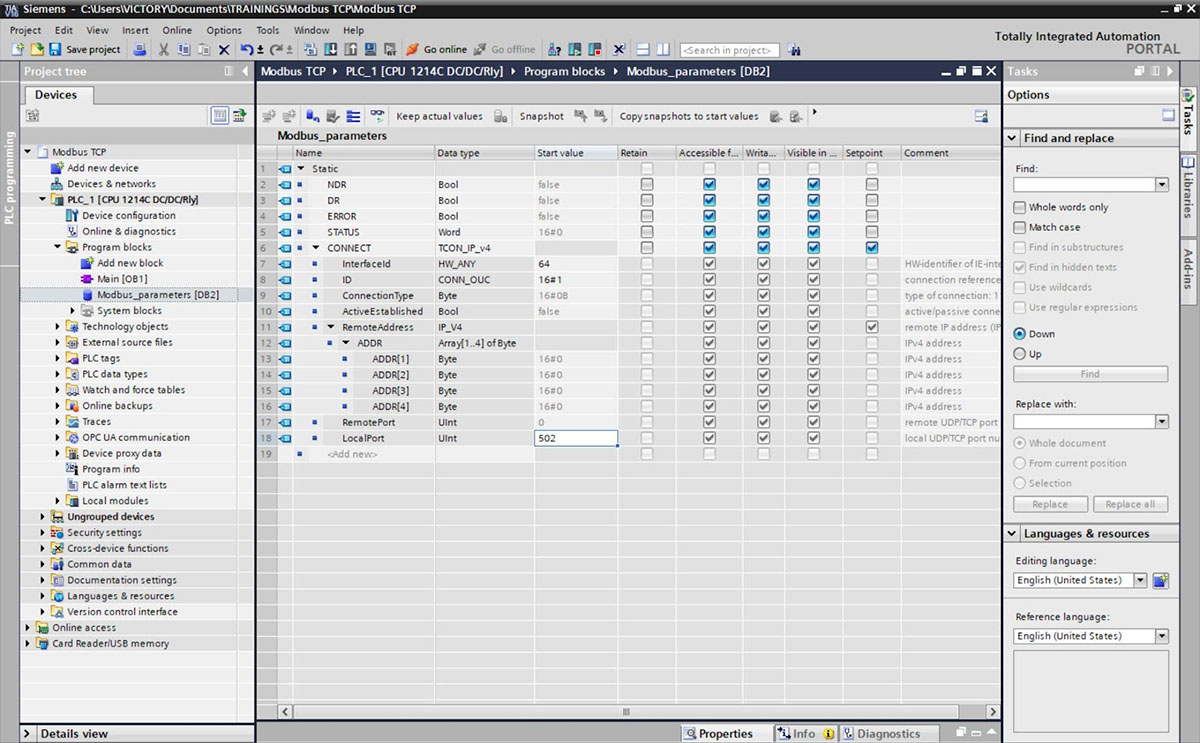

5.5. Cấu hình Modbus trên PLC/HMI
Việc cấu hình giao thức Modbus trên các thiết bị PLC và HMI thường được thực hiện thông qua các khối chức năng (Function Blocks) chuyên dụng trong môi trường lập trình. Quá trình này bắt đầu bằng việc cấu hình các tham số cho cổng giao tiếp vật lý, bao gồm các thông số nối tiếp (baud rate, parity) cho Modbus RTU hoặc địa chỉ IP cho Modbus TCP.
Khi thiết bị đóng vai trò là Master, cấu hình sẽ tập trung vào việc định nghĩa các giao dịch (transactions), trong đó mỗi giao dịch chỉ định rõ địa chỉ Slave đích, mã hàm (đọc/ghi), địa chỉ và số lượng thanh ghi cần truy cập, cùng với vùng nhớ cục bộ trong PLC để trao đổi dữ liệu.
Ngược lại, khi thiết bị được cấu hình làm Slave, nhiệm vụ chính là ánh xạ (mapping) các vùng nhớ nội bộ của PLC/HMI tới các địa chỉ Modbus tương ứng để chúng có thể được truy cập bởi một Master bên ngoài. Trong cả hai trường hợp, lập trình viên phải xây dựng logic để xử lý dữ liệu nhận về và quản lý các trạng thái lỗi giao tiếp như hết thời gian chờ (timeout) hoặc các phản hồi lỗi (exception response).
6. Xử lý sự cố thường gặp với Modbus
Mặc dù Modbus nổi tiếng về sự đơn giản và đáng tin cậy, nhưng trong quá trình triển khai và vận hành, việc gặp phải sự cố giao tiếp là điều khó tránh khỏi. Khả năng chẩn đoán và xử lý nhanh chóng các lỗi Modbus là một kỹ năng quan trọng đối với bất kỳ kỹ sư điện hay kỹ thuật viên tự động hóa nào. Dưới đây là tổng hợp các sự cố thường gặp và hướng dẫn khắc phục chi tiết:

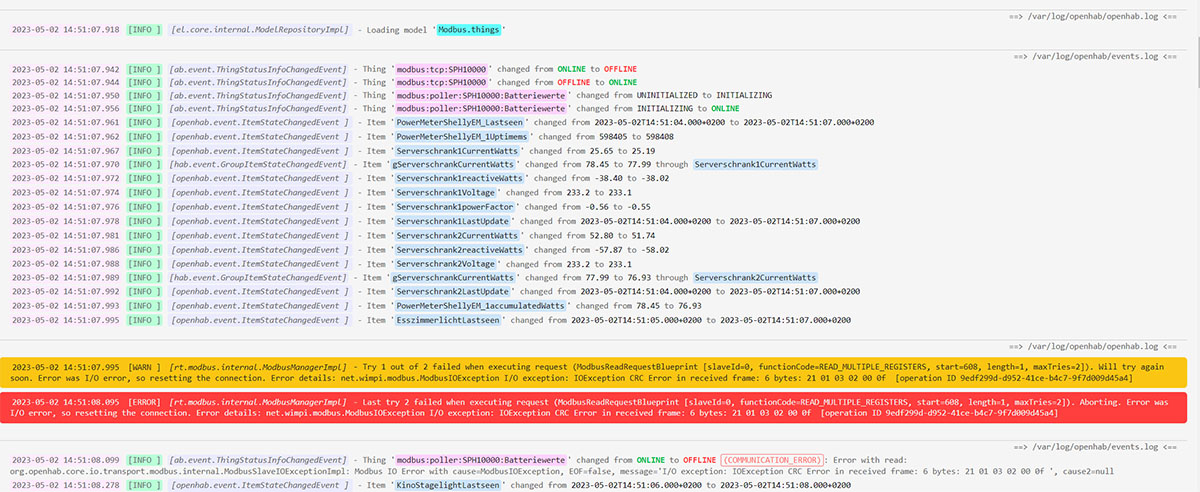

6.1. Lỗi giao tiếp chung (không phản hồi, dữ liệu sai)
Các lỗi giao tiếp Modbus, biểu hiện qua việc không nhận được phản hồi (timeout) hoặc dữ liệu không chính xác, thường bắt nguồn từ các vấn đề ở lớp vật lý hoặc lớp cấu hình logic. Ở lớp vật lý, đối với Modbus RTU, cần kiểm tra tính toàn vẹn của kết nối dây dẫn, sự chính xác của cực tính (A+/B-), và việc lắp đặt đúng điện trở đầu cuối 120 Ohm.
Đối với Modbus TCP, cần xác minh kết nối cáp Ethernet và hoạt động của các thiết bị mạng như switch. Nhiễu điện từ (EMI) cũng là một nguyên nhân phổ biến, đòi hỏi việc sử dụng cáp xoắn đôi có vỏ bọc và đi dây đúng quy cách. Về mặt cấu hình logic, nguyên nhân phổ biến nhất là sự không đồng bộ về các tham số truyền thông trên mạng RTU, trong đó tốc độ baud, parity, và stop bits phải được thiết lập giống hệt nhau trên tất cả các thiết bị.
Ngoài ra, việc xác định sai địa chỉ Slave (Slave ID), địa chỉ IP, hoặc các quy tắc tường lửa chặn cổng 502 (đối với TCP) cũng là các lỗi thường gặp. Cuối cùng, cần đảm bảo rằng thiết bị Slave đã được cấp nguồn đầy đủ, hoạt động bình thường, và chức năng giao tiếp Modbus đã được kích hoạt trong phần mềm cấu hình của nó.
6.2. Lỗi Modbus Timeout
Triệu chứng: Master gửi yêu cầu và chờ phản hồi trong khoảng thời gian định trước, nhưng không nhận được bất kỳ phản hồi nào từ Slave. Phần mềm Master thường báo lỗi “Timeout” hoặc “No Response”.
Nguyên nhân và cách khắc phục:
– Tất cả các nguyên nhân gây Lỗi Giao Tiếp Chung (mục 7.1) đều có thể dẫn đến Timeout. Hãy kiểm tra lại toàn bộ các bước ở mục 7.1.
– Slave bị treo hoặc quá tải: Thiết bị Slave có thể đang bận xử lý tác vụ khác hoặc bị treo, không kịp phản hồi yêu cầu Modbus. Thử khởi động lại Slave. Nếu tình trạng lặp lại, xem xét giảm tần suất polling từ Master hoặc kiểm tra tài nguyên xử lý của Slave.
– Giá trị Timeout trên Master quá ngắn: Đặc biệt trên các mạng chậm hoặc khi Slave cần thời gian xử lý lâu hơn, giá trị timeout mặc định có thể không đủ. Thử tăng giá trị timeout trên phần mềm Master.
– Xung đột địa chỉ Slave ID (RTU): Nếu có hai Slave cùng địa chỉ trên mạng RTU, chúng có thể cùng phản hồi, gây nhiễu loạn tín hiệu và Master không nhận dạng được phản hồi hợp lệ, dẫn đến timeout. Kiểm tra lại địa chỉ tất cả Slave.
– Nhiễu đường truyền nghiêm trọng (RTU): Nhiễu mạnh có thể làm hỏng hoàn toàn khung tin yêu cầu hoặc phản hồi, khiến Master/Slave không nhận được gì. Cải thiện việc đi dây, chống nhiễu.
6.3. Kiểm tra kết nối Modbus bằng công cụ
Việc chẩn đoán và gỡ lỗi kết nối Modbus hiệu quả đòi hỏi phải sử dụng một loạt các công cụ chuyên dụng, bao trùm cả lớp phần mềm và lớp vật lý. Ở lớp phần mềm, các công cụ mô phỏng như ModScan hay Modbus Poll là phương tiện cơ bản để cô lập vấn đề bằng cách gửi các yêu cầu tùy chỉnh và giám sát trực tiếp dữ liệu truyền nhận.
Đối với Modbus TCP, các công cụ mạng đóng vai trò thiết yếu: lệnh ping được sử dụng để xác minh kết nối mạng ở mức cơ bản, trong khi các công cụ phân tích gói tin như Wireshark cho phép kiểm tra sâu nội dung các gói tin trên cổng 502, giúp chẩn đoán các vấn đề phức tạp ở tầng giao thức. Đối với các vấn đề ở lớp vật lý, đặc biệt trên mạng Modbus RTU, các công cụ đo lường điện là không thể thiếu.
Đồng hồ vạn năng (VOM) được sử dụng để thực hiện các kiểm tra cơ bản như đo điện áp trên các đường dây A+/B-, kiểm tra thông mạch, và xác nhận sự hiện diện chính xác của điện trở đầu cuối 120 Ohm. Trong các trường hợp phức tạp hơn, máy hiện sóng (oscilloscope) là công cụ tối ưu để quan sát trực tiếp dạng sóng tín hiệu, qua đó phát hiện các vấn đề như nhiễu điện từ, méo tín hiệu, hoặc các sai lệch về thời gian.
