M-Bus viết tắt là Meter-Bus, là một chuẩn giao tiếp truyền thông tiên tiến được thiết kế đặc biệt cho việc đọc dữ liệu tự động từ các loại đồng hồ đo lường như công tơ điện, nước, gas, nhiệt và các cảm biến khác, giúp đơn giản hóa đáng kể quá trình thu thập và quản lý dữ liệu năng lượng.
Giao thức truyền thông này đang ngày càng khẳng định vị thế không thể thiếu trong các hệ thống quản lý năng lượng hiện đại, tự động hóa tòa nhà và giám sát công nghiệp nhờ sự hiệu quả, tin cậy và tiết kiệm chi phí mà nó mang lại, một giải pháp mà thanhthienphu.vn tự hào cung cấp và hỗ trợ triển khai.

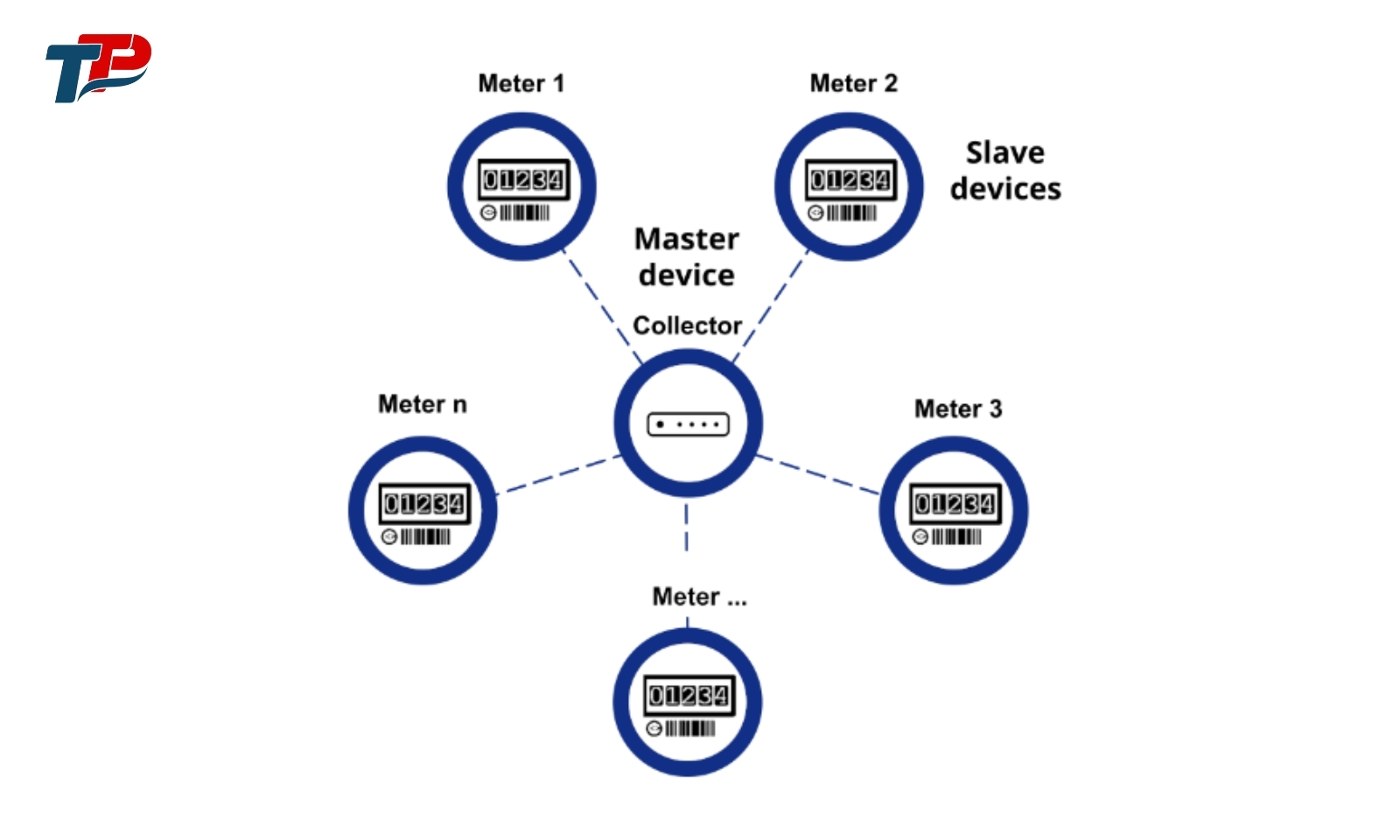

1. M-Bus Là Gì?
M-Bus (Meter-Bus) là một tiêu chuẩn giao thức truyền thông được định nghĩa trong bộ tiêu chuẩn châu Âu EN 13757 (cụ thể là EN 13757-2 cho lớp vật lý và lớp liên kết, EN 13757-3 cho lớp ứng dụng). Mục đích chính của M-Bus là tạo ra một phương pháp hiệu quả về chi phí, đáng tin cậy để đọc dữ liệu từ xa các loại công tơ (đồng hồ đo) như điện, nước, khí đốt, nhiệt năng và các loại cảm biến tiêu thụ khác.
Hãy tưởng tượng thay vì phải cử nhân viên đi ghi số thủ công từng công tơ, bạn có thể ngồi tại phòng điều khiển và nhận toàn bộ dữ liệu chỉ bằng vài cú nhấp chuột – đó chính là sức mạnh mà M-Bus mang lại.
Điểm đặc biệt cốt lõi của M-Bus nằm ở cấu trúc vật lý đơn giản nhưng thông minh. Nó sử dụng một cặp dây duy nhất (thường là cáp điện thoại tiêu chuẩn JY(St)Y N20.8 mm) để vừa truyền dữ liệu, vừa cấp nguồn cho các thiết bị đo (Slave) được kết nối.
Khả năng cấp nguồn qua đường truyền này giúp loại bỏ nhu cầu cấp nguồn riêng cho từng công tơ, giảm đáng kể chi phí lắp đặt và độ phức tạp của hệ thống, đặc biệt là trong các tòa nhà hoặc khu công nghiệp có hàng trăm, thậm chí hàng nghìn điểm đo.

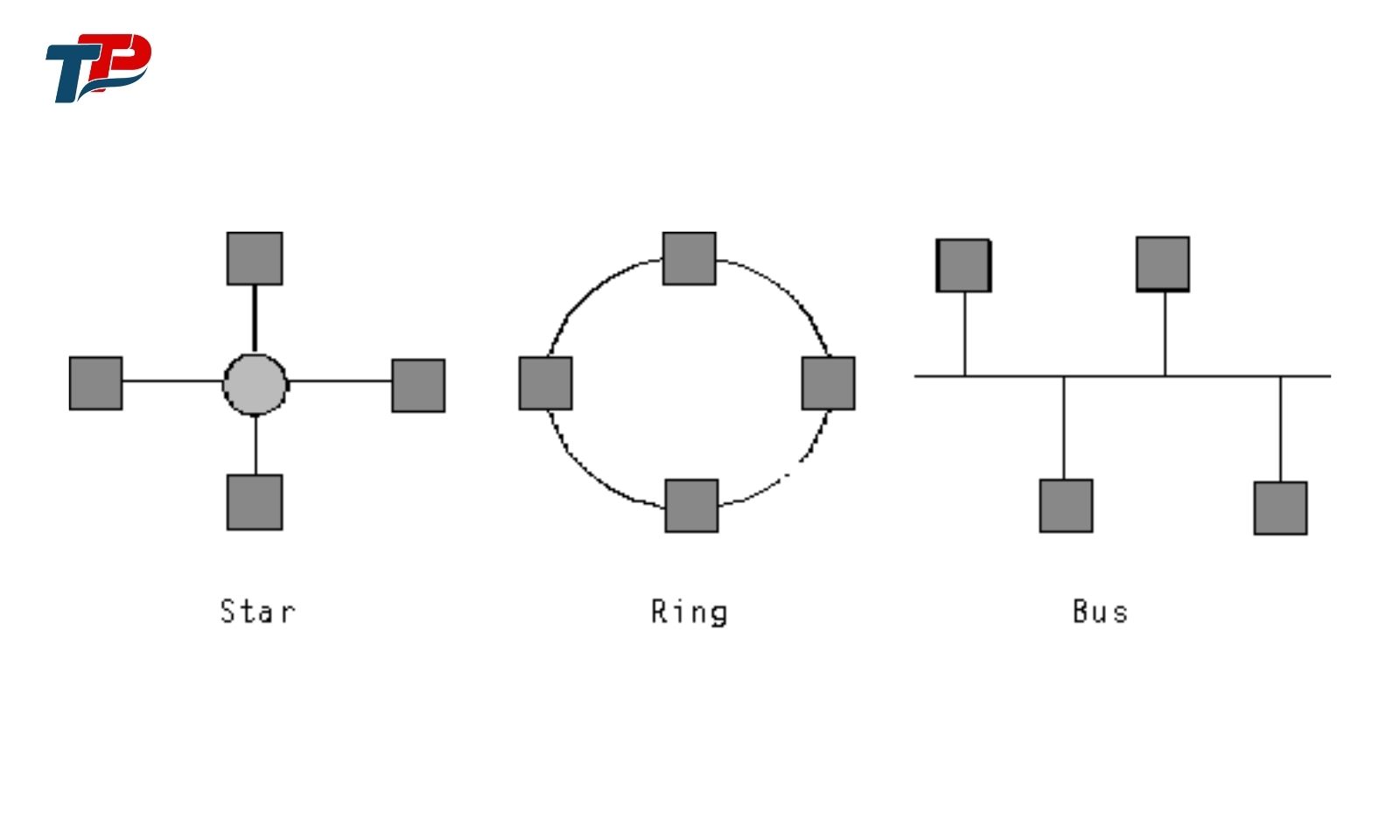

2. Cấu Trúc Liên Kết Phổ Biến Của Mạng M-Bus
Việc lựa chọn cấu trúc liên kết vật lý (cách đi dây) phù hợp là một yếu tố quan trọng quyết định hiệu quả và độ ổn định của mạng M-Bus. Hiểu rõ các tùy chọn topology giúp các kỹ sư và kỹ thuật viên thiết kế hệ thống tối ưu, dễ dàng lắp đặt và bảo trì. M-Bus chủ yếu hỗ trợ các cấu trúc liên kết sau:
2.1. Cấu trúc Đường Thẳng (Line/Bus Topology)
Mô tả: Đây là cấu trúc được khuyến nghị nhất và phổ biến nhất cho M-Bus. Trong topology này, cáp M-Bus chạy thành một đường thẳng (hoặc gần thẳng) từ M-Bus Master đi qua lần lượt từng Slave. Các Slave được kết nối vào đường bus chính này theo kiểu “daisy-chain” (vào/ra) hoặc sử dụng các đầu nối T-connector nhỏ gọn.
Ưu điểm:
- Tối ưu hóa chiều dài cáp: Giảm thiểu lượng cáp cần sử dụng so với các cấu trúc khác.
- Dễ dàng lắp đặt: Việc đi dây tương đối đơn giản.
- Tín hiệu ổn định: Với chiều dài và số lượng Slave trong giới hạn cho phép, cấu trúc này thường đảm bảo tín hiệu tốt.
Nhược điểm:
- Nếu có một điểm đứt trên đường bus, tất cả các Slave nằm phía sau điểm đứt đó (xa Master hơn) sẽ bị mất kết nối.
Lưu ý: Nên tránh các nhánh rẽ quá dài từ đường bus chính trong cấu trúc này.
2.2. Cấu trúc Hình Sao (Star Topology)
Mô tả: Trong cấu trúc này, mỗi Slave (hoặc một nhóm nhỏ Slave) được kết nối bằng một đoạn cáp riêng biệt về một điểm trung tâm. Điểm trung tâm này có thể là M-Bus Master, một bộ Repeater có nhiều cổng, hoặc một hộp đấu nối phân phối tín hiệu (passive star coupler – ít phổ biến hơn và có thể ảnh hưởng tín hiệu).
Ưu điểm:
- Độ tin cậy cao: Nếu một nhánh cáp bị đứt hoặc một Slave gặp sự cố, các nhánh khác vẫn hoạt động bình thường.
- Dễ dàng xác định vị trí lỗi trên một nhánh cụ thể.
Nhược điểm:
- Tốn nhiều cáp hơn đáng kể so với cấu trúc Line.
- Việc đi dây phức tạp hơn.
- Có thể gây ra phản xạ tín hiệu và suy hao nếu các nhánh quá dài hoặc không đồng đều, ảnh hưởng đến chất lượng truyền thông, đặc biệt ở tốc độ baud cao. Cần cân nhắc kỹ về trở kháng và chiều dài cáp.
2.3. Cấu trúc Hình Cây (Tree Topology)
Mô tả: Đây là sự kết hợp giữa cấu trúc Line và Star. Một đường bus chính (Line) có thể được chia thành nhiều nhánh phụ (Branches), và mỗi nhánh phụ lại có thể tiếp tục là một đường Line hoặc chia thành các nhánh nhỏ hơn nữa. Các điểm chia nhánh thường sử dụng Repeater để khuếch đại tín hiệu và cấp nguồn bổ sung.
Ưu điểm:
- Linh hoạt: Cho phép thích ứng tốt với các sơ đồ mặt bằng phức tạp của tòa nhà hoặc khu công nghiệp.
- Kết hợp được ưu điểm về độ tin cậy của Star (tại các nhánh) và tiết kiệm cáp của Line (trên các đường chính).
Nhược điểm:
- Thiết kế và triển khai phức tạp hơn, đòi hỏi tính toán cẩn thận về tải (số lượng Slave) và chiều dài cáp trên từng nhánh.
- Chi phí có thể cao hơn do cần sử dụng Repeater tại các điểm chia nhánh.
2.4. Cấu trúc Không được hỗ trợ: Vòng (Ring Topology)
Lưu ý quan trọng: M-Bus không hỗ trợ cấu trúc liên kết dạng vòng (Ring), tức là kết nối Slave cuối cùng quay trở lại Master. Việc kết nối theo dạng vòng sẽ gây ra xung đột tín hiệu nghiêm trọng và làm tê liệt toàn bộ mạng M-Bus. Tuyệt đối tránh cấu trúc này.
2.5. Lựa chọn cấu trúc liên kết nào?
Việc lựa chọn topology phụ thuộc vào nhiều yếu tố:
- Bố trí mặt bằng: Vị trí tương đối của Master và các Slave.
- Số lượng Slave: Ảnh hưởng đến tổng chiều dài cáp và tải trên bus.
- Khoảng cách: Chiều dài tối đa của đường bus hoặc các nhánh.
- Yêu cầu về độ tin cậy: Mức độ chấp nhận rủi ro khi một phần mạng bị gián đoạn.
- Ngân sách: Chi phí cáp và thiết bị bổ sung (Repeater).
Trong hầu hết các trường hợp, cấu trúc Line (Bus) là lựa chọn ưu tiên do sự đơn giản, tiết kiệm chi phí và hiệu quả trong phạm vi giới hạn kỹ thuật của M-Bus. Cấu trúc Tree thường được sử dụng cho các hệ thống lớn và phức tạp hơn, trong khi cấu trúc Star ít phổ biến hơn cho M-Bus có dây do nhược điểm về chi phí cáp và khả năng ảnh hưởng tín hiệu.

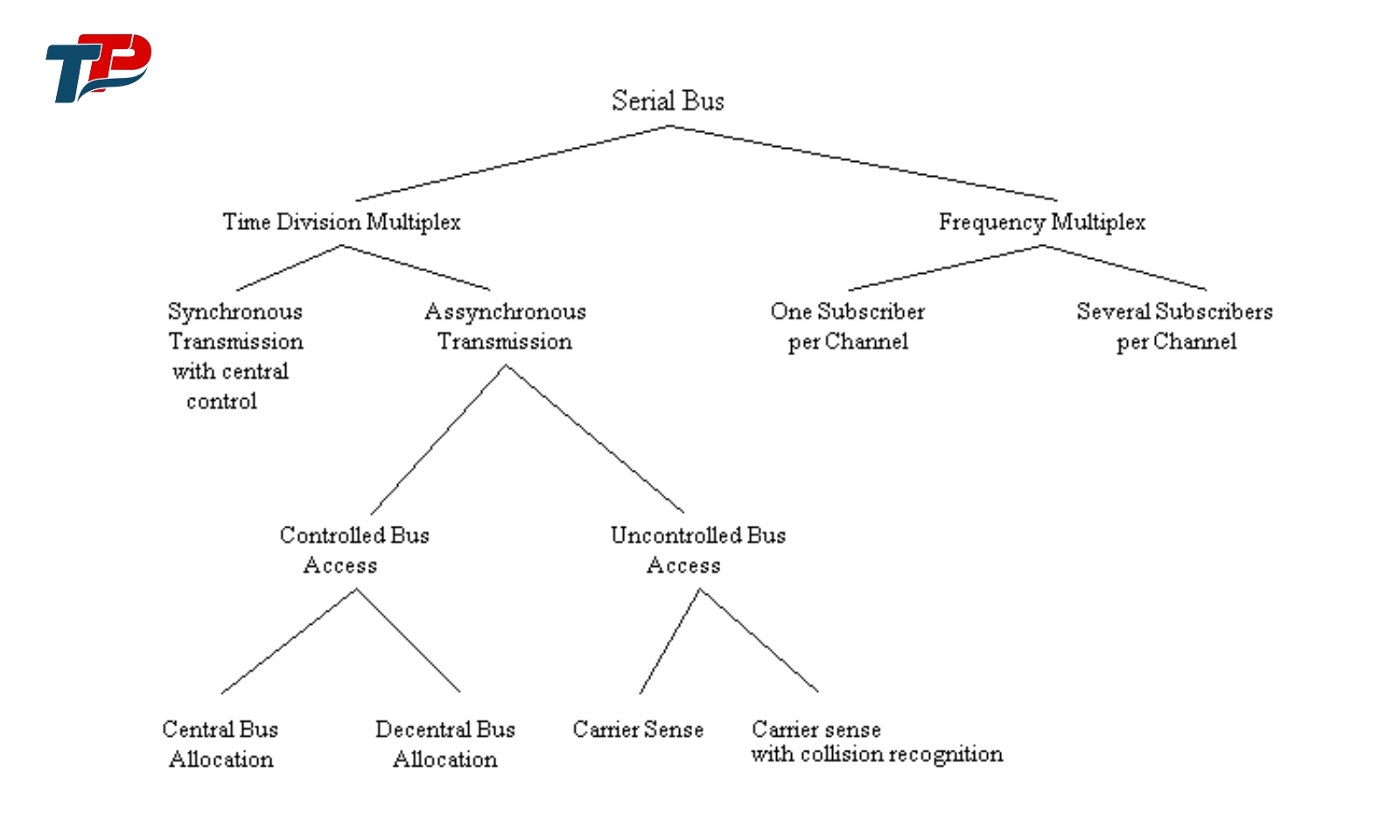

3. Các Chức Năng Cốt Lõi Của Hệ Thống M-Bus
Để thực hiện thành công nhiệm vụ thu thập dữ liệu đo lường, một hệ thống M-Bus, giống như nhiều hệ thống bus truyền thông khác, cần thực hiện một số chức năng cơ bản và thiết yếu. Việc hiểu rõ các chức năng này giúp chúng ta hình dung rõ hơn về cách thức hoạt động và vai trò của từng thành phần trong mạng.
3.1. Truyền Dữ Liệu (Data Transfer)
Đây là chức năng cơ bản và quan trọng nhất: di chuyển thông tin (dữ liệu đo lường, lệnh điều khiển, thông tin trạng thái) giữa M-Bus Master và các M-Bus Slave. Trong M-Bus, dữ liệu được truyền nối tiếp từng bit một trên đường bus hai dây. Master khởi tạo việc truyền bằng cách gửi yêu cầu đến Slave, và Slave phản hồi bằng cách gửi dữ liệu đo được hoặc thông tin trạng thái về cho Master.
3.2. Định Địa Chỉ (Addressing)
Trong một mạng có nhiều thiết bị cùng chia sẻ một đường truyền chung (bus), cần có cơ chế để xác định rõ thiết bị nào là nguồn gửi và thiết bị nào là đích nhận cho một thông điệp cụ thể. M-Bus sử dụng hệ thống địa chỉ để thực hiện chức năng này:
- Địa chỉ Chính (Primary Address): Một số duy nhất (1-250) được gán cho mỗi Slave trên cùng một đoạn bus. Master sử dụng địa chỉ này trong khung yêu cầu để chỉ định chính xác Slave nào cần phản hồi.
- Địa chỉ Phụ (Secondary Address): Một mã định danh duy nhất toàn cầu (thường là số serial) của Slave. Master có thể sử dụng địa chỉ này để tìm kiếm và giao tiếp với Slave ngay cả khi chưa biết địa chỉ chính, đặc biệt hữu ích trong quá trình cài đặt và cấu hình ban đầu.
Chức năng định địa chỉ đảm bảo rằng chỉ Slave được yêu cầu mới phản hồi, tránh xung đột dữ liệu trên bus.
3.3. Điều Khiển Truy Cập Bus (Bus Access Control)
- Vì chỉ có một đường truyền chung, cần có quy tắc rõ ràng để xác định thiết bị nào được phép truyền dữ liệu tại một thời điểm nhất định, tránh tình trạng nhiều thiết bị cùng nói một lúc gây nhiễu loạn (xung đột – collision).
- Trong M-Bus, cơ chế điều khiển truy cập rất đơn giản và hiệu quả: Master điều khiển hoàn toàn (Master Control). Chỉ Master mới có quyền bắt đầu một phiên giao tiếp bằng cách gửi yêu cầu đến một Slave cụ thể. Slave chỉ được phép truyền dữ liệu (phản hồi) sau khi nhận được yêu cầu trực tiếp từ Master. Các Slave không bao giờ tự ý truyền dữ liệu hoặc giao tiếp với nhau. Điều này đảm bảo trật tự và loại bỏ nguy cơ xung đột trên bus.
3.4. Cấp Nguồn Qua Bus (Power Distribution – Đặc thù M-Bus)
- Đây là một chức năng độc đáo và là ưu điểm lớn của M-Bus có dây. Ngoài việc truyền dữ liệu, đường bus hai dây còn được Master sử dụng để cung cấp nguồn điện một chiều (DC) cho các Slave hoạt động. Các Slave tiêu thụ một dòng điện nhỏ từ bus để nuôi mạch điện tử và thực hiện việc đo lường, truyền dữ liệu.
- Chức năng này giúp đơn giản hóa đáng kể việc lắp đặt vì không cần phải kéo dây nguồn riêng đến từng công tơ/cảm biến, tiết kiệm chi phí dây dẫn và công sức thi công.
3.5. Định Thời và Đồng Bộ Hóa (Timing and Synchronization)
- Để bên nhận có thể diễn giải chính xác chuỗi bit được gửi từ bên truyền, cả hai bên cần phải thống nhất về tốc độ truyền dữ liệu (Baud Rate) và cách thức đóng gói bit thành các ký tự (ví dụ: sử dụng bit bắt đầu – Start bit, bit kết thúc – Stop bit, và bit chẵn lẻ – Parity bit).
- M-Bus định nghĩa rõ ràng các tốc độ baud được hỗ trợ (ví dụ: 300, 2400, 9600 baud) và định dạng khung ký tự (thường là 8 dữ liệu, chẵn lẻ, 1 dừng – 8E1). Master và Slave phải được cấu hình với cùng thông số định thời này để giao tiếp thành công.
3.6. Phát Hiện Lỗi (Error Detection)
Như đã đề cập chi tiết hơn ở mục sau, hệ thống bus cần có cơ chế để phát hiện xem dữ liệu có bị lỗi trong quá trình truyền hay không. M-Bus sử dụng chủ yếu trường Checksum trong mỗi khung dữ liệu để kiểm tra tính toàn vẹn bit, đảm bảo dữ liệu nhận được không bị sai lệch do nhiễu hoặc các yếu tố khác trên đường truyền.
Tóm lại, hệ thống M-Bus thực hiện một loạt các chức năng nền tảng bao gồm truyền dữ liệu, định địa chỉ, điều khiển truy cập, cấp nguồn, định thời và phát hiện lỗi. Sự phối hợp nhịp nhàng của các chức năng này, dựa trên nền tảng là kiến trúc Master-Slave và lớp vật lý hai dây độc đáo, tạo nên một giải pháp hiệu quả và đáng tin cậy cho việc thu thập dữ liệu đo lường từ xa.
4. Định Vị M-Bus Trong Mô Hình Tham Chiếu OSI 7 Lớp
Mô hình Tham chiếu Kết nối Hệ thống Mở (OSI – Open Systems Interconnection) là một khuôn khổ khái niệm chuẩn hóa các chức năng của một hệ thống viễn thông hoặc máy tính thành bảy lớp trừu tượng. Việc hiểu M-Bus được ánh xạ vào mô hình này như thế nào giúp chúng ta thấy rõ phạm vi và cách thức hoạt động của nó.
Không giống như các bộ giao thức mạng phức tạp như TCP/IP được thiết kế để bao phủ nhiều tầng OSI, M-Bus là một giao thức chuyên biệt và tập trung chủ yếu vào ba tầng cốt lõi cần thiết cho nhiệm vụ đọc công tơ từ xa:
4.1. Tầng 1: Lớp Vật lý (Physical Layer)
Vai trò trong OSI: Định nghĩa các đặc tả về điện, cơ khí, thủ tục và chức năng để kích hoạt, duy trì và hủy kích hoạt liên kết vật lý giữa các hệ thống đầu cuối. Nó liên quan đến việc truyền các bit thô qua môi trường vật lý.
M-Bus ở Tầng 1 (Định nghĩa trong EN 13757-2):
- Môi trường truyền dẫn: Sử dụng cáp hai dây (thường là cáp xoắn đôi như JY(St)Y) không yêu cầu phân cực ở phía Slave.
- Tín hiệu hóa (Signaling): Quy định cách bit ‘0’ và ‘1’ được biểu diễn trên đường bus. Master điều khiển bằng cách thay đổi điện áp, Slave phản hồi bằng cách thay đổi dòng điện tiêu thụ.
- Điện áp và Dòng điện: Xác định các mức điện áp hoạt động (khoảng 36VDC khi nghỉ) và các mức dòng điện tiêu thụ của Slave (unit load ~1.5mA cho bit ‘1’, tăng thêm 11-20mA cho bit ‘0’).
- Cấp nguồn qua bus: Một chức năng đặc biệt ở tầng vật lý của M-Bus, cho phép Master cấp nguồn hoạt động cho Slave qua chính đường truyền dữ liệu.
- Tốc độ truyền (Baud Rate): Quy định các tốc độ bit được hỗ trợ (ví dụ: 300, 2400, 9600 baud).
4.2. Tầng 2: Lớp Liên kết Dữ liệu (Data Link Layer)
Vai trò trong OSI: Cung cấp phương tiện truyền dữ liệu đáng tin cậy qua một liên kết vật lý. Nó xử lý việc đóng gói dữ liệu thành khung (framing), định địa chỉ vật lý (như địa chỉ MAC, nhưng trong M-Bus là địa chỉ logic trên bus), điều khiển luồng, phát hiện lỗi và điều khiển truy cập vào môi trường truyền chung.
M-Bus ở Tầng 2 (Định nghĩa trong EN 13757-2):
- Đóng gói (Framing): Định nghĩa cấu trúc rõ ràng cho các khung dữ liệu M-Bus, bao gồm ký tự bắt đầu, độ dài, trường điều khiển, địa chỉ, dữ liệu và ký tự kết thúc. Có các loại khung khác nhau (yêu cầu, phản hồi, xác nhận).
- Định địa chỉ (Addressing): Sử dụng Địa chỉ Chính (Primary Address, 1-250) để xác định Slave cụ thể trên bus và Địa chỉ Phụ (Secondary Address, số serial) để nhận dạng duy nhất thiết bị.
- Phát hiện lỗi (Error Detection): Sử dụng trường Checksum (tổng kiểm tra) trong mỗi khung để phát hiện các lỗi bit xảy ra trong quá trình truyền.
- Điều khiển truy cập bus (Bus Access Control): Áp dụng cơ chế Master-Slave nghiêm ngặt, chỉ Master mới được khởi tạo giao tiếp, đảm bảo không có xung đột trên bus.
- Xác nhận (Acknowledgment – ACK): Có cơ chế tùy chọn để Slave gửi xác nhận khi nhận được yêu cầu.
4.3. Tầng 7: Lớp Ứng dụng (Application Layer)
Vai trò trong OSI: Cung cấp giao diện và dịch vụ trực tiếp cho các ứng dụng của người dùng hoặc các quy trình ứng dụng khác. Nó liên quan đến ngữ nghĩa của dữ liệu (dữ liệu có ý nghĩa gì).
M-Bus ở Tầng 7 (Định nghĩa trong EN 13757-3):
- Định dạng dữ liệu đo lường: Quy định chi tiết cách mã hóa và diễn giải dữ liệu ứng dụng (payload) trong khung M-Bus. Điều này bao gồm cấu trúc các bản ghi dữ liệu (Data Records).
- Mã hóa thông tin biến (VIF – Variable Data Information): Các mã xác định loại đại lượng đo (ví dụ: năng lượng, thể tích, nhiệt độ, thời gian) và đơn vị (kWh, m³, °C, giờ).
- Mã hóa dữ liệu (DIF – Data Information Field): Các mã xác định kiểu dữ liệu (số nguyên, số thực, BCD), kích thước (số byte) và chức năng lưu trữ (giá trị tức thời, giá trị lịch sử).
- Các lệnh ứng dụng: Định nghĩa các lệnh cụ thể mà Master có thể gửi để yêu cầu loại dữ liệu cụ thể, đặt lại bộ đếm, hoặc cấu hình Slave.
- Mã lỗi ứng dụng: Cách Slave báo cáo các lỗi xảy ra ở tầng ứng dụng (ví dụ: dữ liệu không có sẵn).
5. So Sánh M-Bus Với Các Giao Thức Truyền Thông Công Nghiệp Phổ Biến Khác
Trong lĩnh vực tự động hóa và điều khiển công nghiệp, có rất nhiều giao thức truyền thông khác nhau, mỗi loại có ưu và nhược điểm riêng, phù hợp với các ứng dụng cụ thể. Để hiểu rõ vị trí và giá trị của M-Bus, việc so sánh nó với các giao thức phổ biến khác như Modbus, BACnet và KNX là rất cần thiết, đặc biệt đối với các kỹ sư và quản lý kỹ thuật đang cân nhắc lựa chọn công nghệ phù hợp.
So sánh M-Bus và Modbus:
- Điểm mạnh của M-Bus: Chuyên dụng cho đọc công tơ, cấp nguồn qua bus giúp tiết kiệm dây và lắp đặt, chuẩn hóa cao (EN 13757) đảm bảo tương thích dữ liệu đo lường. Cấu trúc dữ liệu được tối ưu cho thông tin từ công tơ (đơn vị, giá trị, trạng thái).
- Điểm mạnh của Modbus: Rất phổ biến, đa dụng, hỗ trợ nhiều loại thiết bị (không chỉ công tơ), tốc độ cao hơn (đặc biệt Modbus TCP), dễ dàng tích hợp với PLC và SCADA.
- Khi nào chọn M-Bus: Khi mục tiêu chính là thu thập dữ liệu từ số lượng lớn công tơ điện, nước, gas, nhiệt một cách tiết kiệm và hiệu quả. Khi cần cấp nguồn cho công tơ qua đường truyền.
- Khi nào chọn Modbus: Khi cần giao tiếp với nhiều loại thiết bị trường khác nhau (cảm biến analog/digital, biến tần, bộ điều khiển), yêu cầu tốc độ cao, hoặc hệ thống SCADA/PLC đã có sẵn hỗ trợ Modbus mạnh mẽ. Lưu ý: Nhiều công tơ hiện đại hỗ trợ cả M-Bus và Modbus.
So sánh M-Bus và BACnet:
- Điểm mạnh của M-Bus: Đơn giản và chi phí thấp hơn đáng kể cho việc chỉ đọc công tơ.
- Điểm mạnh của BACnet: Là giao thức toàn diện cho tự động hóa tòa nhà (BMS), hỗ trợ quản lý lịch trình, cảnh báo, sự kiện, điều khiển phức tạp cho HVAC, chiếu sáng, an ninh. Có mô hình đối tượng phong phú và khả năng tương tác cao giữa các hệ thống con trong tòa nhà.
- Kết hợp: Trong một hệ thống BMS lớn, M-Bus thường được sử dụng để thu thập dữ liệu từ các công tơ phụ (sub-metering), sau đó dữ liệu này được đưa vào hệ thống BACnet chính thông qua một M-Bus to BACnet Gateway. Đây là cách kết hợp hiệu quả điểm mạnh của cả hai.
So sánh M-Bus và KNX:
- Điểm mạnh của M-Bus: Chi phí thấp hơn cho việc đọc công tơ.
- Điểm mạnh của KNX: Là chuẩn mở toàn cầu cho tự động hóa nhà và tòa nhà, đặc biệt mạnh về điều khiển chiếu sáng, rèm cửa, HVAC, an ninh. Có khả năng cấp nguồn qua bus (KNX TP) tương tự M-Bus nhưng cho các thiết bị điều khiển. Kiến trúc phân tán linh hoạt.
- Kết hợp: Tương tự BACnet, dữ liệu M-Bus có thể được tích hợp vào hệ thống KNX qua gateway để phục vụ mục đích quản lý năng lượng hoặc điều khiển dựa trên tiêu thụ thực tế.
Kết luận so sánh:
M-Bus không phải là đối thủ cạnh tranh trực tiếp với các giao thức đa dụng như Modbus, BACnet hay KNX trong mọi ứng dụng. Thay vào đó, M-Bus là một giải pháp chuyên biệt, được tối ưu hóa và cực kỳ hiệu quả về chi phí cho nhiệm vụ đọc dữ liệu từ xa các thiết bị đo lường tiêu thụ. Sự đơn giản trong cấu trúc vật lý, khả năng cấp nguồn qua bus và tính chuẩn hóa cao là những lợi thế không thể phủ nhận trong lĩnh vực này.
6. Ứng Dụng Thực Tiễn Đa Dạng Của M-Bus
Sức mạnh thực sự của M-Bus nằm ở khả năng ứng dụng rộng rãi và linh hoạt, giải quyết hiệu quả bài toán thu thập dữ liệu đo lường trong nhiều lĩnh vực khác nhau. Từ việc giám sát năng lượng trong các nhà máy sản xuất khổng lồ đến quản lý tiện ích trong các tòa nhà chung cư hiện đại, M-Bus đang âm thầm tạo ra những thay đổi tích cực, mang lại lợi ích thiết thực cho cả doanh nghiệp và người dùng cuối. Hãy cùng thanhthienphu.vn khám phá những ứng dụng tiêu biểu nhất:
6.1. Đo Lường Năng Lượng và Tiện Ích Tự Động
- Đây là ứng dụng cốt lõi và phổ biến nhất của M-Bus. Thay vì ghi số thủ công, hệ thống M-Bus cho phép tự động thu thập dữ liệu từ xa (AMR – Automatic Meter Reading) hoặc thậm chí tương tác hai chiều (AMI – Advanced Metering Infrastructure) với các công tơ điện, nước, gas, và nhiệt (công tơ đo năng lượng sưởi ấm/làm mát).
- Lợi ích: Giảm chi phí nhân công, loại bỏ sai sót, tăng tần suất thu thập dữ liệu (hàng giờ, hàng ngày thay vì hàng tháng), phát hiện nhanh chóng các sự cố rò rỉ hoặc tiêu thụ bất thường, tạo hóa đơn chính xác và minh bạch.
- Ví dụ: Một khu công nghiệp tại Bình Dương sử dụng M-Bus để đọc chỉ số điện và nước của hàng trăm nhà xưởng thuê trong khu. Dữ liệu được thu thập tự động về phòng điều hành mỗi giờ, giúp ban quản lý giám sát chặt chẽ tình hình sử dụng, phát hiện sớm các trường hợp dùng lãng phí hoặc gian lận, đồng thời xuất hóa đơn chi tiết, chính xác cho từng doanh nghiệp. Theo một nghiên cứu của Viện Đo lường Quốc gia Đức (PTB), việc triển khai AMR/AMI có thể giúp tiết kiệm từ 5-15% chi phí vận hành liên quan đến việc đọc công tơ và xử lý dữ liệu.
6.2. Đo Lường Phụ
- Trong các tòa nhà văn phòng, trung tâm thương mại, chung cư hoặc nhà máy lớn, việc chỉ có một công tơ tổng là không đủ để quản lý hiệu quả. Sub-metering sử dụng M-Bus để lắp đặt các công tơ phụ cho từng tầng, từng căn hộ, từng dây chuyền sản xuất hoặc từng khu vực tiêu thụ năng lượng riêng biệt.
- Lợi ích: Xác định chính xác chi phí năng lượng cho từng đối tượng sử dụng, khuyến khích ý thức tiết kiệm, phân bổ chi phí công bằng, xác định các khu vực tiêu thụ nhiều năng lượng để có biện pháp tối ưu hóa.
- Ví dụ: Một tòa nhà văn phòng hạng A tại TP. Hồ Chí Minh lắp đặt hệ thống M-Bus với các công tơ điện phụ cho từng công ty thuê. Dữ liệu tiêu thụ được tích hợp vào phần mềm quản lý tòa nhà, giúp ban quản lý tính toán chính xác tiền điện cho mỗi khách thuê dựa trên lượng sử dụng thực tế, thay vì chia đều theo diện tích như trước đây, tạo sự minh bạch và công bằng.
6.3. Tích Hợp Vào Hệ Thống Quản Lý Tòa Nhà
- Dữ liệu tiêu thụ năng lượng chính xác từ hệ thống M-Bus là đầu vào quan trọng cho các hệ thống BMS. Thông qua các bộ chuyển đổi M-Bus sang BACnet hoặc Modbus TCP/IP, dữ liệu về điện, nước, nhiệt có thể được tích hợp liền mạch.
- Lợi ích: BMS có thể sử dụng dữ liệu này để điều khiển hệ thống HVAC (điều hòa không khí), chiếu sáng một cách thông minh hơn, tối ưu hóa vận hành dựa trên nhu cầu thực tế, cảnh báo sớm các sự cố, và cung cấp báo cáo tổng thể về hiệu quả năng lượng của tòa nhà.
- Ví dụ: Một khách sạn 5 sao sử dụng dữ liệu M-Bus từ công tơ nhiệt và điện của từng phòng để hệ thống BMS tự động điều chỉnh nhiệt độ phòng và tắt các thiết bị không cần thiết khi khách ra ngoài, giúp tiết kiệm đáng kể chi phí năng lượng mà vẫn đảm bảo sự thoải mái cho khách hàng.
6.4. Giám Sát và Quản Lý Năng Lượng Trong Công Nghiệp
- Trong môi trường sản xuất công nghiệp, việc kiểm soát chi phí năng lượng là cực kỳ quan trọng. M-Bus cho phép lắp đặt công tơ đo lường điện, khí nén, hơi nước,… cho từng máy móc, dây chuyền hoặc phân xưởng.
- Lợi ích: Cung cấp dữ liệu chi tiết về hiệu suất sử dụng năng lượng của từng thiết bị (ví dụ: kWh/sản phẩm), xác định các máy móc hoạt động kém hiệu quả, theo dõi hiệu quả của các biện pháp tiết kiệm năng lượng đã triển khai, tính toán chi phí năng lượng trong giá thành sản phẩm.
- Ví dụ: Một nhà máy dệt may tại Hà Nội sử dụng M-Bus để giám sát lượng điện tiêu thụ của từng máy dệt và máy nhuộm. Dữ liệu này giúp kỹ sư bảo trì xác định các máy cũ tiêu thụ quá nhiều điện để lên kế hoạch thay thế, đồng thời giúp bộ phận kế hoạch sản xuất tính toán chính xác hơn chi phí năng lượng cho mỗi lô hàng.
6.5. Ứng Dụng Trong Nông Nghiệp Công Nghệ Cao
- M-Bus cũng có thể được ứng dụng để giám sát lượng nước tưới tiêu cho từng khu vực trong trang trại, hoặc đo lường năng lượng tiêu thụ cho hệ thống chiếu sáng, sưởi ấm trong nhà kính.
- Lợi ích: Tối ưu hóa việc sử dụng tài nguyên nước và năng lượng, giảm chi phí sản xuất, nâng cao năng suất cây trồng.
Sự đa dạng trong ứng dụng cho thấy M-Bus không chỉ là một giao thức kỹ thuật đơn thuần, mà là một công cụ mạnh mẽ giúp giải quyết các bài toán thực tế trong nhiều ngành nghề. Nó mang lại khả năng hiển thị và kiểm soát dữ liệu tiêu thụ, tạo tiền đề cho việc tối ưu hóa và tiết kiệm chi phí một cách hiệu quả.
7. Tạm kết
Qua bài viết chi tiết này, chúng ta đã cùng nhau khám phá sâu sắc về M-Bus – một chuẩn giao tiếp không thể thiếu trong thế giới đo lường hiện đại. Từ định nghĩa cơ bản, lịch sử phát triển, nguyên lý hoạt động thông minh đến những ứng dụng thực tiễn đa dạng và lợi ích vượt trội, M-Bus đã chứng minh vai trò quan trọng của mình trong việc giải quyết các bài toán về thu thập dữ liệu năng lượng, tối ưu hóa chi phí vận hành và nâng cao hiệu quả quản lý cho các doanh nghiệp công nghiệp, tòa nhà và nhiều lĩnh vực khác.
Việc lựa chọn, cài đặt và vận hành một hệ thống M-Bus đòi hỏi sự hiểu biết kỹ thuật và lựa chọn đối tác đồng hành tin cậy. Hy vọng rằng, những hướng dẫn chi tiết về lựa chọn thiết bị, các bước cài đặt cấu hình và cách xử lý sự cố thường gặp trong bài viết này sẽ là nguồn tham khảo hữu ích cho các kỹ sư, kỹ thuật viên và quản lý kỹ thuật đang quan tâm đến công nghệ này.
Trong tương lai, khi yêu cầu về quản lý năng lượng thông minh, hiệu quả và bền vững ngày càng trở nên cấp thiết, vai trò của M-Bus và các công nghệ đo lường tự động khác sẽ càng trở nên quan trọng. Việc đầu tư vào M-Bus hôm nay không chỉ giải quyết các vấn đề trước mắt mà còn là bước chuẩn bị vững chắc cho tương lai phát triển của doanh nghiệp bạn.
