KNX là gì? Cấu trúc và ứng dụng của KNX trong ngành tự động hóa

KNX là ngôn ngữ chung toàn cầu, một tiêu chuẩn mở độc lập nhà sản xuất cho hệ thống điều khiển tự động trong tòa nhà và nhà ở, mang đến sự linh hoạt, hiệu quả năng lượng và tiện nghi vượt trội cho mọi công trình. Công nghệ KNX tiên tiến này cho phép các thiết bị từ những nhà cung cấp khác nhau giao tiếp và phối hợp hoạt động một cách nhịp nhàng, tạo nên một hệ sinh thái thông minh liền mạch.

Tại thanhthienphu.vn, chúng tôi mang đến giải pháp toàn diện dựa trên nền tảng tiêu chuẩn KNX, giúp bạn kiến tạo không gian làm việc và sản xuất hiện đại, an toàn và tiết kiệm chi phí tối đa. Hãy cùng khám phá thế giới tự động hóa đỉnh cao với hệ thống bus tòa nhà này.

1. KNX Là Gì?

KNX là gì? Hiểu một cách đơn giản, KNX là một tiêu chuẩn kỹ thuật quốc tế (ISO/IEC 14543-3) và châu Âu (CENELEC EN 50090, CEN EN 13321-1) dành cho hệ thống tự động hóa tòa nhà và nhà ở (Building Automation and Control Systems – BACS). Nó giống như một ngôn ngữ chung, cho phép các thiết bị điện tử từ nhiều nhà sản xuất khác nhau (như hệ thống chiếu sáng, điều hòa không khí, rèm cửa, an ninh, âm thanh, quản lý năng lượng…) có thể giao tiếp và phối hợp hoạt động với nhau một cách hiệu quả trên cùng một hệ thống mạng duy nhất, thường gọi là mạng KNX bus.

Lịch sử của KNX bắt nguồn từ sự hợp nhất của ba tiêu chuẩn tự động hóa tòa nhà châu Âu trước đó: EIB (European Installation Bus), EHS (European Home Systems Protocol) và BatiBUS vào cuối những năm 1990. Sự hội tụ này đã tạo ra một nền tảng vững chắc, mạnh mẽ và linh hoạt hơn, đáp ứng nhu cầu ngày càng phức tạp của thế giới hiện đại.

Đứng sau tiêu chuẩn này là Hiệp hội KNX (KNX Association), một tổ chức phi lợi nhuận quốc tế với hàng trăm thành viên là các nhà sản xuất thiết bị, trung tâm đào tạo, và đối tác công nghệ trên khắp thế giới. Sự tồn tại của hiệp hội đảm bảo tính mở, tính chuẩn hóa và sự phát triển liên tục của công nghệ KNX, mang lại sự an tâm tuyệt đối cho người dùng về khả năng tương thích và hỗ trợ lâu dài.

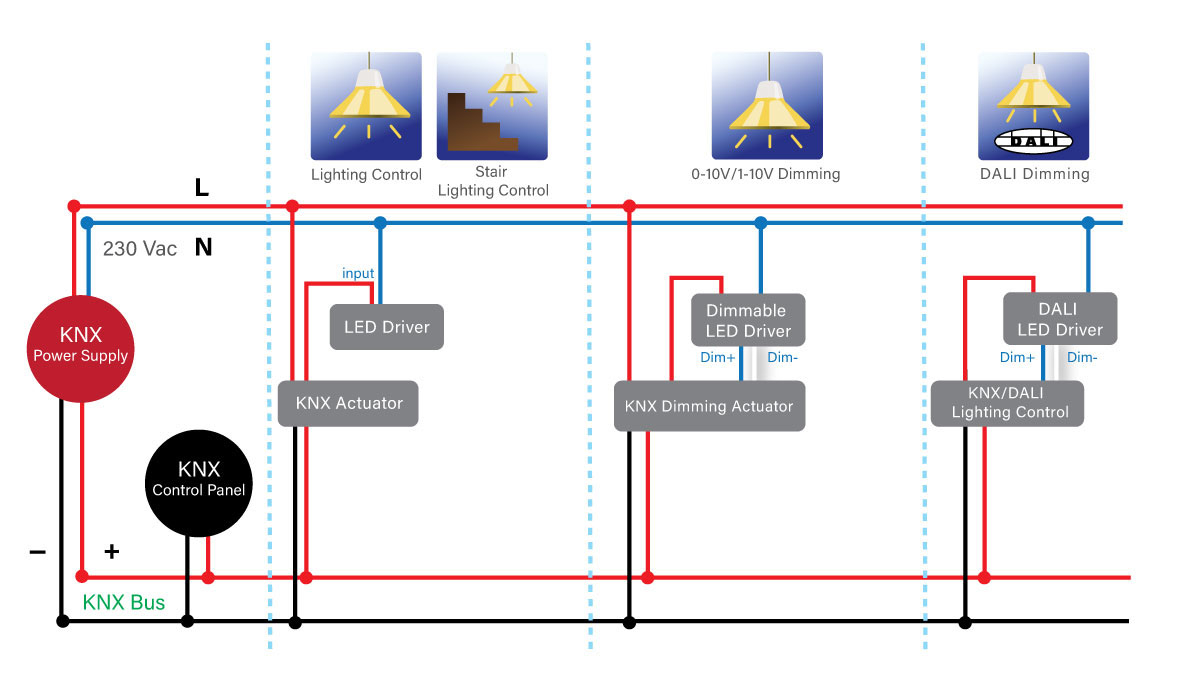

Cốt lõi của KNX là một giao thức truyền thông dựa trên mô hình mạng phi tập trung. Điều này có nghĩa là hệ thống không phụ thuộc vào một bộ điều khiển trung tâm duy nhất. Mỗi thiết bị KNX (như cảm biến, bộ chấp hành, bộ điều khiển) đều có trí thông minh riêng và có thể giao tiếp trực tiếp với các thiết bị khác thông qua một đường cáp bus chung (thường là cáp đôi xoắn – Twisted Pair, nhưng cũng hỗ trợ các phương tiện truyền thông khác như đường dây điện lực – Power Line, tần số vô tuyến – Radio Frequency, và mạng IP – Ethernet).

Kiến trúc phi tập trung này mang lại độ tin cậy vượt trội; nếu một thiết bị gặp sự cố, các thiết bị khác trong hệ thống vẫn tiếp tục hoạt động bình thường, đảm bảo tính liên tục và ổn định cho toàn bộ hệ thống – một yếu tố sống còn trong môi trường công nghiệp và các tòa nhà quan trọng.

2. Cấu Trúc và Thành Phần Hệ Thống KNX

Một hệ thống KNX hoàn chỉnh được xây dựng dựa trên các thành phần và cấu trúc topo mạng rõ ràng, đảm bảo khả năng giao tiếp hiệu quả và linh hoạt. Việc hiểu rõ cấu trúc này giúp các kỹ sư và kỹ thuật viên dễ dàng thiết kế, lắp đặt và bảo trì hệ thống.

2.1. Cấu trúc Topo Mạng KNX

KNX hỗ trợ nhiều cấu trúc mạng khác nhau, nhưng phổ biến nhất là cấu trúc phân cấp dựa trên các Line (Đường), Area (Khu vực) và Backbone (Đường trục):

• Line (Đường): Là đơn vị nhỏ nhất trong cấu trúc mạng KNX. Một Line thường bao gồm tối đa 64 thiết bị KNX được kết nối vật lý với nhau thông qua cáp bus (ví dụ: cáp TP). Mỗi Line cần một bộ cấp nguồn (Power Supply) riêng để cung cấp điện áp hoạt động cho các thiết bị trên Line đó.
• Area (Khu vực): Một Area được tạo thành bằng cách kết nối tối đa 15 Line lại với nhau thông qua một đường trục gọi là Main Line (Đường chính). Việc kết nối giữa các Line và Main Line được thực hiện thông qua các thiết bị gọi là Line Coupler (Bộ ghép nối đường). Line Coupler có chức năng lọc các bức điện, chỉ cho phép các bức điện cần thiết đi qua giữa các Line, giúp giảm tải lưu lượng trên mạng bus.
• Backbone (Đường trục): Để kết nối các Area lại với nhau (tối đa 15 Area), người ta sử dụng một đường trục cấp cao hơn gọi là Backbone Line (Đường trục chính). Việc kết nối giữa Main Line của các Area với Backbone Line được thực hiện thông qua các thiết bị gọi là Backbone Coupler hoặc Area Coupler.

Cấu trúc phân cấp này cho phép xây dựng các hệ thống KNX quy mô rất lớn, có thể lên đến hàng chục ngàn thiết bị, phù hợp cho các tòa nhà phức hợp hoặc khu công nghiệp.

2.2. Các Môi trường Truyền thông (Communication Media)

KNX hỗ trợ nhiều môi trường truyền thông khác nhau, cho phép lựa chọn giải pháp phù hợp nhất với từng ứng dụng và điều kiện lắp đặt:

• KNX TP (Twisted Pair): Là môi trường phổ biến nhất, sử dụng cáp xoắn đôi (thường là loại J-Y(St)Y 2x2x0.8 mm, màu xanh lá). Dữ liệu và nguồn điện áp thấp (SELV 29V DC) được truyền trên cùng một cặp dây. Tốc độ truyền dữ liệu là 9600 bit/s. Đây là lựa chọn tin cậy và ổn định cho hầu hết các ứng dụng.
• KNX PL (Powerline): Sử dụng chính đường dây điện lực 110/230V AC hiện có để truyền tín hiệu KNX. Tốc độ truyền dữ liệu là 1200 bit/s. Phù hợp cho các dự án cải tạo nơi việc đi dây bus mới gặp khó khăn.
• KNX RF (Radio Frequency): Sử dụng sóng vô tuyến ở tần số 868 MHz (ở Châu Âu) để truyền tín hiệu. Thích hợp cho các khu vực khó đi dây hoặc cần sự linh hoạt cao, ví dụ như lắp đặt bổ sung công tắc không dây.
• KNX IP (Ethernet): Sử dụng mạng Ethernet (LAN/WAN) làm môi trường truyền thông. Cho phép kết nối các phần khác nhau của hệ thống KNX qua khoảng cách xa, tích hợp với các hệ thống dựa trên IP khác và cung cấp băng thông lớn hơn cho các ứng dụng phức tạp. Các thiết bị KNX IP Router hoặc KNX IP Interface được sử dụng để kết nối mạng KNX TP với mạng IP.

2.3. Các Thành phần Thiết bị Chính trong Hệ thống KNX

Một hệ thống KNX bao gồm ba nhóm thiết bị chính:

System Devices (Thiết bị Hệ thống): Cung cấp cơ sở hạ tầng cho hệ thống hoạt động.

• Power Supply (Bộ cấp nguồn): Cung cấp nguồn điện áp thấp (thường là 29V DC) cho các thiết bị trên bus TP. Thường có các loại 160mA, 320mA, 640mA, 1280mA.
• Couplers (Bộ ghép nối): Line Coupler, Area/Backbone Coupler dùng để kết nối các Line, Area và lọc bức điện.
• IP Interface/Router: Kết nối mạng KNX TP với mạng IP để lập trình, giám sát hoặc kết nối các phần hệ thống.
• USB Interface: Kết nối máy tính với mạng KNX TP để lập trình bằng phần mềm ETS.

Sensors (Cảm biến): Thu thập thông tin từ môi trường và người dùng, chuyển đổi thành các bức điện KNX.

• Push Buttons/Switches: Công tắc nhấn, công tắc xoay để điều khiển thủ công.
• Movement/Presence Detectors: Cảm biến chuyển động/hiện diện để điều khiển chiếu sáng, HVAC tự động.
• Thermostats/Temperature Sensors: Cảm biến nhiệt độ, bộ điều nhiệt phòng.
• Brightness Sensors: Cảm biến độ sáng để điều khiển chiếu sáng, rèm cửa.
• Weather Stations: Trạm thời tiết đo gió, mưa, nhiệt độ, độ sáng ngoài trời.
• Binary Inputs: Module đầu vào nhị phân để kết nối các tiếp điểm thường (công tắc cửa, tiếp điểm báo lỗi…).

Actuators (Cơ cấu Chấp hành): Nhận các bức điện từ bus KNX và thực hiện hành động điều khiển các thiết bị điện.

• Switch Actuators (knx relay module): Module Rơ-le để đóng/cắt nguồn cho đèn, ổ cắm, thiết bị khác.
• Dimming Actuators: Module điều chỉnh độ sáng cho đèn (leading edge, trailing edge, 0-10V, 1-10V, DALI Gateway, DMX KNX Gateway).
• Blind/Shutter Actuators: Module điều khiển động cơ rèm, cửa cuốn.
• Valve Actuators/Fan Coil Controllers: Điều khiển van nước nóng/lạnh, quạt cho hệ thống HVAC.
• Gateways: Thiết bị chuyển đổi giao thức, ví dụ KNX-DALI Gateway, KNX-BACnet Gateway, KNX-Modbus Gateway, DMX KNX interface.

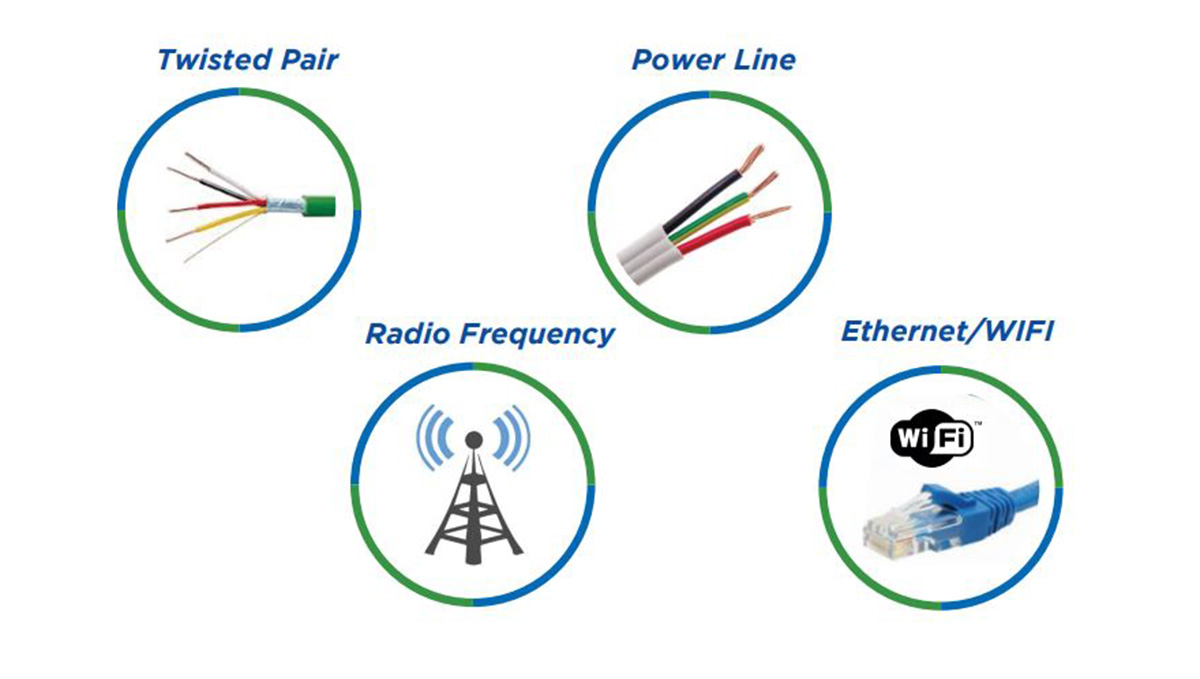

3. Các Loại Đường Truyền KNX (KNX Bus Media)

Một trong những yếu tố tạo nên sức mạnh và sự linh hoạt vượt trội của KNX chính là khả năng hoạt động trên nhiều loại môi trường truyền thông vật lý khác nhau, thường được gọi chung là KNX Bus. Điều này cho phép các kỹ sư và nhà thiết kế lựa chọn phương án tối ưu nhất, phù hợp với đặc điểm của từng công trình, dù là xây mới hay cải tạo, từ quy mô nhỏ đến lớn.

Mỗi loại đường truyền đều có những đặc điểm và ưu thế riêng, đáp ứng những yêu cầu kỹ thuật và điều kiện lắp đặt khác nhau. Hãy cùng thanhthienphu.vn đi sâu vào từng loại đường truyền phổ biến này.

3.1. KNX TP (Twisted Pair)

Đây là môi trường truyền thông phổ biến và được sử dụng rộng rãi nhất trong các hệ thống KNX, được xem như xương sống cho phần lớn các ứng dụng.

• Cáp Truyền Dẫn: Sử dụng loại cáp xoắn đôi chuyên dụng, thường là loại J-Y(St)Y 2x2x0.8 mm hoặc tương đương, với lớp vỏ ngoài màu xanh lá đặc trưng
• Tốc độ Truyền Dữ liệu: Tốc độ chuẩn là 9600 bit/giây, đủ đáp ứng cho hầu hết các ứng dụng điều khiển trong tòa nhà.
• Nguồn và Dữ liệu Đồng thời: Khả năng truyền cả nguồn và dữ liệu trên cùng một đôi dây giúp đơn giản hóa việc đi dây và lắp đặt thiết bị.
• Cấu trúc Topo Linh hoạt: KNX TP hỗ trợ nhiều cấu trúc mạng như dạng đường thẳng (line), hình sao (star), hoặc hình cây (tree). Điều quan trọng cần nhớ là không được phép tạo vòng lặp kín (closed loop) trong một line segment.
• Ứng dụng Phổ biến: Là lựa chọn hàng đầu cho các công trình xây mới, các tòa nhà thương mại, công nghiệp, khách sạn, bệnh viện, và cả nhà thông minh cao cấp (knx smart home) nơi yêu cầu độ ổn định và tin cậy tối đa.

3.2. KNX PL (Powerline)

KNX PL (hay KNX Powernet) mang đến giải pháp độc đáo bằng cách sử dụng chính đường dây điện lực 110V/230V AC hiện có trong tòa nhà để truyền tín hiệu KNX.

• Nguyên lý Hoạt động: Tín hiệu dữ liệu KNX được điều chế và chồng lên sóng sin của dòng điện xoay chiều. Các thiết bị KNX PL sẽ lọc và giải điều chế tín hiệu này.
• Tốc độ Truyền Dữ liệu: Tốc độ thấp hơn so với TP, thường là 1200 bit/giây.
• Thiết bị Đặc thù: Cần sử dụng các thiết bị KNX hỗ trợ chuẩn PL. Để kết nối mạng TP và PL, cần có các bộ ghép nối phương tiện (Media Coupler) chuyên dụng.
• Cấu trúc Topo và Lưu ý: Phụ thuộc hoàn toàn vào cấu trúc hệ thống dây điện hiện có. Chất lượng tín hiệu có thể bị ảnh hưởng bởi nhiễu điện từ các thiết bị khác trên lưới, khoảng cách và cấu trúc pha của lưới điện (đôi khi cần bộ ghép pha – phase coupler để tín hiệu đi qua các pha khác nhau).
• Ứng dụng Thích hợp: Chủ yếu dùng trong các dự án cải tạo, các tòa nhà được xếp hạng di tích lịch sử, hoặc những nơi việc đi dây mới là bất khả thi hoặc quá tốn kém.

3.3. KNX RF (Radio Frequency)

KNX RF sử dụng sóng vô tuyến để truyền tín hiệu, mang lại sự tự do và linh hoạt tối đa trong lắp đặt.

• Tần số Hoạt động: Sử dụng băng tần vô tuyến (thường là 868 MHz ở Châu Âu, cần kiểm tra quy định tần số tại khu vực cụ thể) để truyền các bức điện KNX.
• Tốc độ Truyền Dữ liệu: Tốc độ có thể thay đổi tùy thuộc vào chuẩn RF cụ thể (ví dụ: KNX RF Ready, KNX RF Multi), thường đủ nhanh cho các ứng dụng điều khiển thông thường.
• Thiết bị: Bao gồm các cảm biến, công tắc, bộ chấp hành không dây. Các thiết bị này có thể chạy bằng pin hoặc kết nối nguồn điện lưới. Cần có bộ ghép nối phương tiện (Media Coupler) để kết nối mạng KNX RF với mạng KNX TP hoặc IP.
• Cấu trúc Topo và Phạm vi: Thường hoạt động theo kiểu điểm-điểm (point-to-point) hoặc hình sao (star) kết nối về một media coupler. Một số thiết bị mới hỗ trợ cấu trúc mạng lưới (mesh) giúp mở rộng phạm vi. Phạm vi hoạt động bị giới hạn (vài chục mét trong nhà) và bị ảnh hưởng bởi vật cản như tường, sàn. Có thể cần dùng bộ lặp (repeater) để tăng cường tín hiệu.
• Ứng dụng Lý tưởng: Sử dụng trong các dự án cải tạo, bổ sung chức năng cho hệ thống KNX hiện có, lắp đặt công tắc/cảm biến trên các bề mặt đặc biệt (kính, đá), điều khiển trong các phòng riêng lẻ hoặc mở rộng hệ thống ra khu vực ngoài trời.

3.4. KNX IP (Ethernet)

KNX IP tận dụng sức mạnh và sự phổ biến của mạng máy tính dựa trên giao thức Internet (IP) làm đường trục truyền thông tốc độ cao.

• Nguyên lý Hoạt động: Các bức điện KNX được đóng gói vào các gói tin IP (thường sử dụng giao thức UDP) và truyền qua mạng Ethernet tiêu chuẩn (có dây LAN, mạng không dây Wi-Fi, hoặc thậm chí qua Internet).
• Tốc độ Truyền Dữ liệu: Rất cao, bị giới hạn bởi tốc độ của mạng IP (ví dụ: 100 Mbps, 1 Gbps), vượt xa tốc độ của các môi trường bus truyền thống.
• Thiết bị: Yêu cầu các thiết bị chuyên dụng như KNX IP Router hoặc KNX IP Interface
• Cấu trúc Topo: Tuân theo cấu trúc và quy tắc của mạng IP thông thường.
• Ứng dụng Chính: Sử dụng làm đường trục (backbone) cho các hệ thống KNX lớn, kết nối nhiều line/area, tích hợp với các hệ thống cấp cao hơn, kết nối các tòa nhà trong một khu phức hợp, phục vụ cho việc lập trình và giám sát tập trung/từ xa.

4. Ứng Dụng Thực Tiễn Của KNX

Sức mạnh thực sự của KNX nằm ở khả năng ứng dụng vô cùng đa dạng, đáp ứng hầu hết mọi nhu cầu điều khiển và tự động hóa trong các loại hình công trình khác nhau, từ những căn hộ knx smart home hiện đại đến các knx building thương mại, công nghiệp phức tạp. Sự linh hoạt và khả năng tích hợp của KNX cho phép tạo ra những giải pháp tùy chỉnh, mang lại hiệu quả và trải nghiệm tối ưu cho người sử dụng.

4.1. Tự Động Hóa Chiếu Sáng

Đây là một trong những ứng dụng phổ biến và mang lại hiệu quả rõ rệt nhất của KNX.

• Bật/Tắt và Điều chỉnh Độ sáng (Dimming): Điều khiển bật/tắt từng đèn, nhóm đèn hoặc toàn bộ hệ thống. Điều chỉnh độ sáng mượt mà cho các loại đèn khác nhau (incandescent, halogen, LED, fluorescent) thông qua các bộ dimming actuator phù hợp (leading edge, trailing edge, 0-10V, 1-10V).
• Tạo Ngữ cảnh Chiếu sáng (Lighting Scenes): Thiết lập các ngữ cảnh chiếu sáng khác nhau cho từng không gian và hoạt động (ví dụ: “Họp”, “Thuyết trình”, “Làm việc”, “Thư giãn”). Kích hoạt ngữ cảnh chỉ bằng một nút bấm hoặc tự động theo lịch trình.
• Điều khiển theo Ánh sáng Tự nhiên (Daylight Harvesting): Cảm biến độ sáng đo lường mức ánh sáng tự nhiên và tự động điều chỉnh độ sáng đèn nhân tạo để duy trì mức sáng mong muốn tại khu vực làm việc, giúp tiết kiệm năng lượng đáng kể.
• Điều khiển theo Sự hiện diện/Chuyển động: Cảm biến hiện diện/chuyển động tự động bật đèn khi có người và tắt sau một khoảng thời gian không phát hiện chuyển động. Rất hiệu quả cho hành lang, nhà vệ sinh, kho, khu vực ít người qua lại.
• Điều khiển Màu sắc Ánh sáng (RGB/RGBW/Tunable White): Điều khiển đèn LED đổi màu hoặc điều chỉnh nhiệt độ màu (ánh sáng ấm/trung tính/lạnh) để tạo không gian phù hợp hoặc mô phỏng ánh sáng tự nhiên theo thời gian trong ngày (Human Centric Lighting).
• Tích hợp DALI và DMX: KNX dễ dàng tích hợp với các hệ thống chiếu sáng chuyên dụng như DALI (Digital Addressable Lighting Interface) thông qua KNX-DALI Gateway, cho phép điều khiển và giám sát từng chấn lưu đèn DALI. Tương tự, có thể điều khiển các thiết bị chiếu sáng sân khấu, kiến trúc sử dụng giao thức DMX thông qua DMX KNX Gateway/Interface.

4.2. Điều Khiển Hệ Thống Điều Hòa Không Khí và Thông Gió

KNX giúp tối ưu hóa hoạt động của hệ thống HVAC, đảm bảo tiện nghi và tiết kiệm năng lượng.

• Điều khiển Nhiệt độ Phòng Riêng lẻ: Cài đặt và duy trì nhiệt độ mong muốn cho từng phòng hoặc khu vực thông qua bộ điều nhiệt phòng (Room Thermostat) và các bộ chấp hành điều khiển van (Valve Actuator) cho hệ thống nước nóng/lạnh hoặc điều khiển trực tiếp các dàn lạnh (FCU, VRV/VRF thông qua gateway).
• Lập Lịch trình Hoạt động: Cài đặt lịch trình hoạt động cho hệ thống HVAC theo giờ làm việc, ngày trong tuần, giúp tránh lãng phí năng lượng khi không cần thiết.
• Điều khiển theo Sự hiện diện: Tự động chuyển sang chế độ tiết kiệm (setback mode) hoặc tắt hẳn HVAC khi không có người trong phòng.
• Tích hợp Cảm biến Cửa sổ: Tự động tắt điều hòa khi cửa sổ hoặc cửa ra vào bị mở để tránh thất thoát năng lượng.
• Điều khiển Quạt thông gió: Điều khiển tốc độ quạt thông gió dựa trên chất lượng không khí (nồng độ CO2, độ ẩm) hoặc theo lịch trình.

4.3. Điều Khiển Rèm, Mành và Cửa Cuốn

Tự động hóa việc điều khiển rèm/mành mang lại sự tiện nghi và góp phần tiết kiệm năng lượng.

• Điều khiển Lên/Xuống/Dừng và Góc lật: Điều khiển chính xác vị trí của rèm cuốn, rèm ngang, mành sáo dọc. Có thể điều khiển góc lật của lá rèm để tối ưu hóa ánh sáng tự nhiên và tránh chói lóa.
• Điều khiển theo Thời gian và Ánh sáng Mặt trời: Tự động đóng/mở rèm theo lịch trình định sẵn hoặc dựa trên vị trí mặt trời (astro function), cường độ ánh sáng đo được từ trạm thời tiết KNX.
• Tích hợp với HVAC và Chiếu sáng: Phối hợp hoạt động với hệ thống HVAC (đóng rèm khi nắng gắt để giảm tải làm mát) và chiếu sáng (mở rèm để tận dụng ánh sáng tự nhiên).
• Chức năng An toàn: Tự động nâng rèm lên khi có gió mạnh (dữ liệu từ trạm thời tiết) để bảo vệ rèm.

4.4. An Ninh và Giám Sát

KNX tăng cường an ninh và khả năng giám sát cho công trình.

• Tích hợp Cảm biến: Kết nối các cảm biến an ninh như cảm biến cửa từ, cảm biến vỡ kính, cảm biến hồng ngoại thụ động (PIR) vào hệ thống KNX thông qua module đầu vào nhị phân (Binary Input).
• Cảnh báo và Thông báo: Khi phát hiện xâm nhập hoặc sự cố (cháy, rò rỉ gas), hệ thống có thể kích hoạt còi báo động, bật đèn nhấp nháy, gửi tin nhắn SMS/email đến người quản lý hoặc đơn vị an ninh.
• Mô phỏng Sự hiện diện: Tự động điều khiển đèn, rèm theo kịch bản ngẫu nhiên khi chủ nhà đi vắng.
• Kiểm soát Ra vào: Tích hợp với hệ thống kiểm soát ra vào (ví dụ: đầu đọc thẻ, khóa điện tử) để quản lý quyền truy cập và ghi nhận lịch sử.

4.5. Quản Lý và Giám Sát Năng Lượng

KNX cung cấp công cụ mạnh mẽ để theo dõi và tối ưu hóa việc sử dụng năng lượng.

• Đo lường Tiêu thụ: Sử dụng các bộ đo đếm điện năng KNX (KNX Energy Meter) để đo lường và ghi nhận lượng điện tiêu thụ của toàn bộ tòa nhà hoặc từng khu vực, từng thiết bị cụ thể.
• Hiển thị Dữ liệu: Hiển thị thông tin tiêu thụ năng lượng trực quan trên bảng điều khiển, màn hình cảm ứng hoặc ứng dụng di động, giúp người dùng nhận thức rõ hơn về việc sử dụng năng lượng.
• Quản lý Phụ tải (Load Shedding): Tự động ngắt các phụ tải không quan trọng khi tổng công suất tiêu thụ vượt ngưỡng cho phép để tránh bị phạt do quá tải hoặc giảm chi phí trong giờ cao điểm.
• Phân tích và Báo cáo: Thu thập dữ liệu tiêu thụ năng lượng theo thời gian, tạo báo cáo phân tích để xác định các khu vực/thiết bị tiêu tốn nhiều năng lượng và đưa ra giải pháp cải thiện.

4.6. Điều Khiển Âm Thanh và Hình Ảnh

KNX có thể tích hợp với các hệ thống AV để mang lại trải nghiệm giải trí và trình chiếu tiện nghi.

• Điều khiển Âm thanh Đa vùng: Bật/tắt, điều chỉnh âm lượng, chọn nguồn phát cho các vùng âm thanh khác nhau trong tòa nhà từ giao diện KNX.
• Tích hợp Phòng họp/Hội thảo: Điều khiển máy chiếu, màn chiếu, âm thanh, ánh sáng, rèm cửa… chỉ bằng một nút bấm ngữ cảnh “Thuyết trình” trên bảng điều khiển KNX.
• Thông báo Công cộng: Phát các thông báo âm thanh khẩn cấp hoặc thông tin chung qua hệ thống loa tích hợp với KNX.

4.7. Tích Hợp Hệ Thống Khác

Khả năng kết nối và giao tiếp với các hệ thống khác là một thế mạnh của KNX.

• KNX và BACnet/Modbus: Tích hợp hệ thống KNX với các hệ thống quản lý tòa nhà (BMS) hoặc hệ thống tự động hóa công nghiệp sử dụng giao thức BACnet hoặc Modbus thông qua các bộ gateway chuyên dụng. Điều này cho phép quản lý và giám sát tập trung toàn bộ các hệ thống kỹ thuật của tòa nhà/nhà máy.

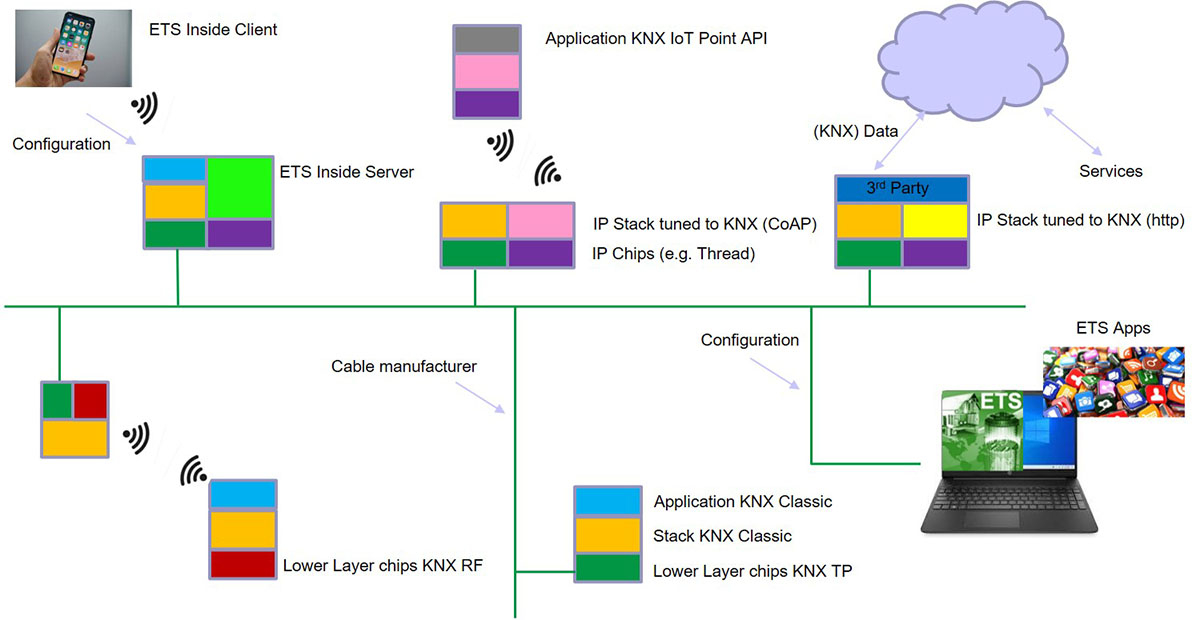

• KNX và IoT: Với sự phát triển của KNX IoT, hệ thống KNX ngày càng dễ dàng kết nối với các nền tảng và dịch vụ đám mây, cho phép điều khiển từ xa an toàn hơn, phân tích dữ liệu nâng cao và tích hợp với các thiết bị IoT khác.

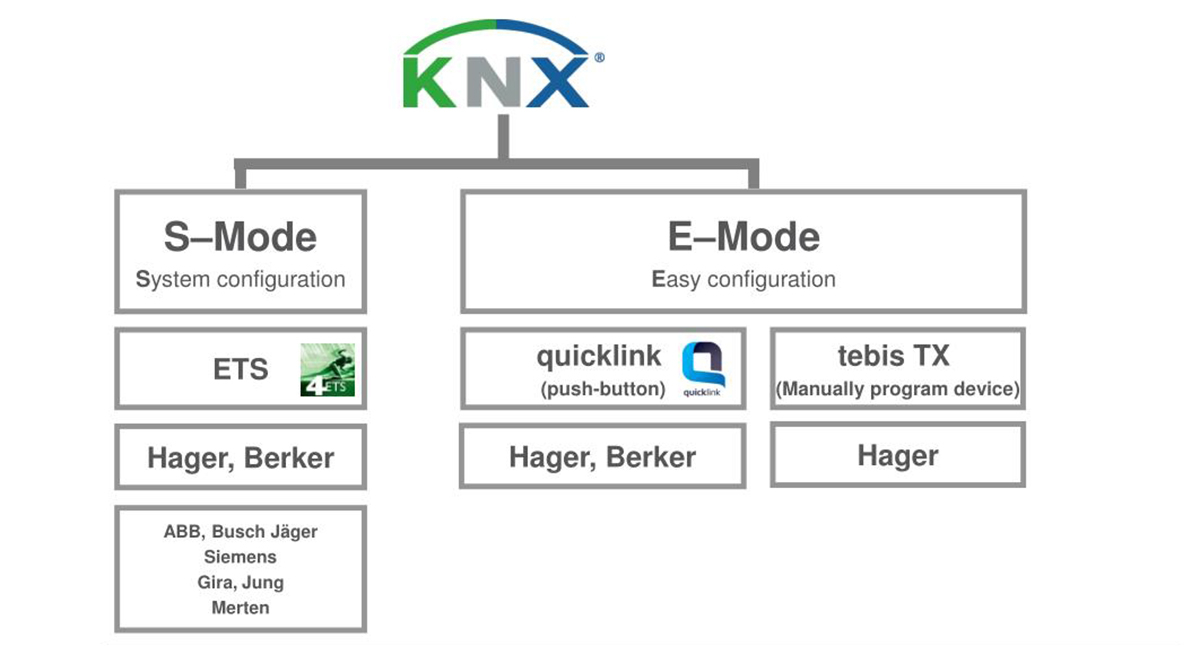

5. Các Chế Độ Lập Trình Hệ Thống KNX

Một trong những điểm mạnh của tiêu chuẩn KNX là sự linh hoạt không chỉ trong cấu trúc vật lý mà còn trong cách thức cấu hình và lập trình hệ thống. Tùy thuộc vào quy mô dự án, mức độ phức tạp của các chức năng yêu cầu và trình độ chuyên môn của người thực hiện, KNX cung cấp các chế độ cấu hình (Configuration Modes) khác nhau.

Hiểu rõ các chế độ này giúp bạn lựa chọn phương pháp phù hợp nhất để khai thác hiệu quả tiềm năng của hệ thống KNX.

5.1. S-Mode (System Mode – Chế độ Hệ thống)

Đây là chế độ lập trình mạnh mẽ, linh hoạt và được sử dụng phổ biến nhất trong các dự án KNX chuyên nghiệp, từ nhà thông minh cao cấp (knx smart home) đến các tòa nhà thương mại và công nghiệp phức tạp (knx building).

• Chế độ này bắt buộc phải sử dụng phần mềm ETS (Engineering Tool Software) phiên bản Professional hoặc các phiên bản tương đương có đầy đủ chức năng.
• Cho phép thiết kế và cấu hình toàn bộ hệ thống KNX, không giới hạn quy mô và độ phức tạp.
• Cung cấp quyền truy cập và tùy chỉnh chi tiết đến từng tham số của mỗi thiết bị KNX.
• Cho phép tạo ra các liên kết logic phức tạp thông qua việc quản lý và gán Group Address một cách linh hoạt.
• Hỗ trợ đầy đủ các công cụ chẩn đoán và gỡ lỗi mạnh mẽ của ETS.
• Tương thích với tất cả các thiết bị KNX được chứng nhận, bất kể nhà sản xuất.
• Nhược điểm: Đòi hỏi kiến thức chuyên môn cao và công cụ ETS bản quyền chuyên nghiệp.

5.2. E-Mode (Easy Mode – Chế độ Dễ dàng)

Chế độ E-Mode được thiết kế nhằm đơn giản hóa quá trình cài đặt và cấu hình cho các ứng dụng KNX có quy mô nhỏ hơn hoặc chức năng ít phức tạp hơn, hướng đến sự tiện lợi cho người lắp đặt hoặc thậm chí người dùng cuối trong một số trường hợp.

Công cụ yêu cầu: Không nhất thiết phải sử dụng ETS Professional. Các thiết bị E-Mode thường được cấu hình thông qua:

• Các nút bấm vật lý hoặc cơ chế cài đặt đơn giản ngay trên thiết bị.
• Các phần mềm/ứng dụng di động đơn giản do nhà sản xuất cung cấp.
• Có thể sử dụng ETS Home hoặc ETS Lite cho một số tác vụ cơ bản.

Khả năng:

• Tập trung vào các chức năng cơ bản và được định cấu hình sẵn (ví dụ: liên kết công tắc với đèn, cảm biến với bộ chấp hành đơn giản).
• Khả năng tùy biến và tạo logic phức tạp bị giới hạn nhiều so với S-Mode.
• Thường chỉ áp dụng cho các thiết bị được thiết kế đặc biệt cho E-Mode.

Ưu điểm: Dễ dàng cài đặt và cấu hình hơn cho các tác vụ đơn giản, không yêu cầu kiến thức ETS chuyên sâu hoặc bản quyền ETS Pro đắt tiền.

Nhược điểm: Giới hạn về chức năng, khả năng mở rộng và tùy biến; không phù hợp cho các hệ thống lớn hoặc phức tạp; có thể bị giới hạn bởi các thiết bị hỗ trợ E-Mode của một số nhà sản xuất cụ thể.

5.3. A-Mode (Automatic Mode – Chế độ Tự động)

Chế độ này cho phép các thiết bị tự động kết nối và cấu hình các chức năng cơ bản nhất khi được cắm vào mạng mà không cần can thiệp nhiều. Tuy nhiên, A-Mode có tính ứng dụng rất hạn chế và hầu như không được sử dụng trong các dự án KNX chuyên nghiệp do thiếu tính linh hoạt và khả năng tùy chỉnh.

Lựa Chọn Chế Độ Phù Hợp:

Việc lựa chọn chế độ lập trình phụ thuộc vào:

• Quy mô và độ phức tạp của dự án: Dự án càng lớn, yêu cầu chức năng càng phức tạp thì S-Mode càng trở nên cần thiết.
• Nguồn lực và trình độ kỹ thuật: Đội ngũ triển khai có kỹ năng ETS và KNX chuyên sâu hay không.
• Ngân sách: Chi phí bản quyền ETS và chi phí nhân công lập trình chuyên nghiệp.
• Yêu cầu về tính linh hoạt và khả năng mở rộng trong tương lai: S-Mode mang lại lợi thế vượt trội về mặt này.

Đối với hầu hết các dự án thương mại, công nghiệp và nhà thông minh cao cấp mà thanhthienphu.vn thực hiện, S-Mode là lựa chọn mặc định để đảm bảo chất lượng, hiệu suất và khả năng đáp ứng tối đa các yêu cầu khắt khe của khách hàng. Tuy nhiên, chúng tôi cũng có thể tư vấn về các giải pháp E-Mode nếu phù hợp với các ứng dụng cụ thể và đơn giản hơn.

6. Tạm kết

Qua những phân tích chi tiết, chúng ta đã cùng nhau khám phá bản chất, kiến trúc, nguyên lý hoạt động và vô vàn ứng dụng thực tiễn đầy tiềm năng của KNX. Từ việc tối ưu hóa từng quy trình trong nhà máy sản xuất, kiến tạo những không gian làm việc và sinh hoạt thông minh, tiết kiệm năng lượng trong các tòa nhà thương mại, đến việc góp phần xây dựng lưới điện ổn định hơn, KNX chứng tỏ vai trò không thể thiếu trong kỷ nguyên số.

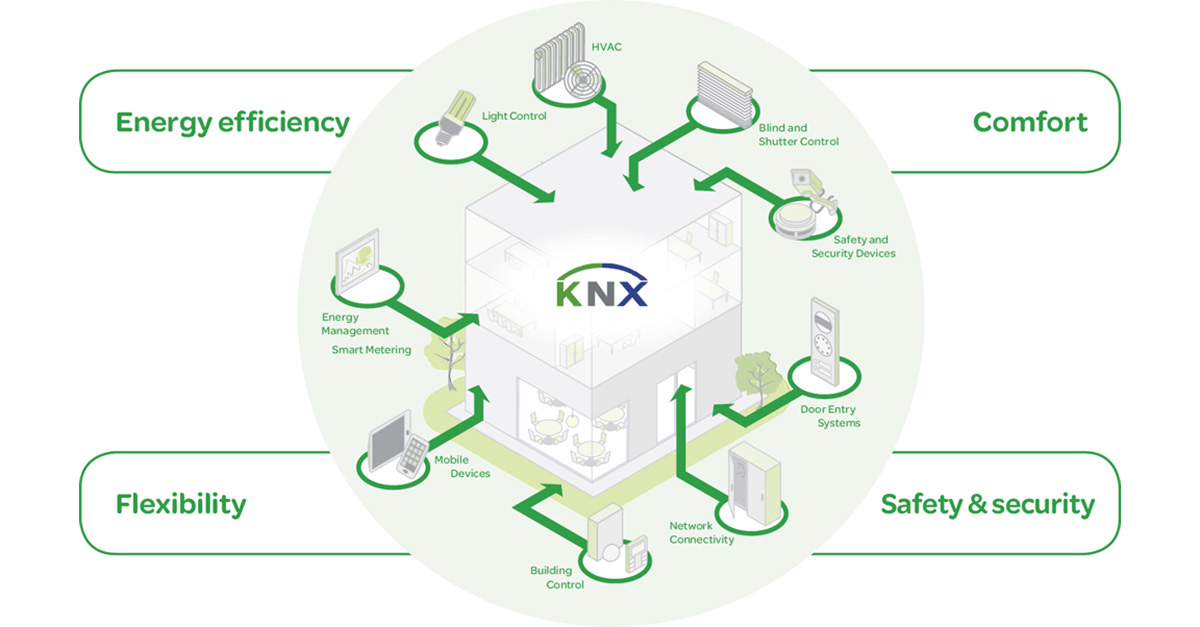

Những lợi ích mà KNX mang lại không chỉ dừng lại ở con số:

• Hiệu suất vượt trội: Nhờ kiến trúc phi tập trung và thiết bị chuẩn hóa.
• Tiết kiệm chi phí dài hạn: Đặc biệt là chi phí năng lượng và bảo trì.
• An toàn tối đa: Tích hợp liền mạch với các hệ thống an ninh, báo cháy.
• Linh hoạt vô song: Dễ dàng mở rộng, nâng cấp và lựa chọn thiết bị từ hàng trăm nhà sản xuất.
• Quản lý thông minh: Khả năng tích hợp và điều khiển tập trung, thu thập dữ liệu vận hành.
