EtherCAT (Ethernet for Control Automation Technology) là một giao thức mạng dựa trên nền tảng Ethernet, được phát triển chuyên biệt cho các ứng dụng tự động hóa công nghiệp yêu cầu hiệu suất cao và điều khiển thời gian thực chính xác. Điểm cốt lõi làm nên sự khác biệt của EtherCAT là nguyên tắc xử lý dữ liệu “on-the-fly” (xử lý tức thời), cho phép đạt được tốc độ truyền thông cực nhanh và khả năng đồng bộ hóa giữa các thiết bị mạng với sai số chỉ tính bằng nano giây.
Nhờ những đặc tính kỹ thuật ưu việt này, EtherCAT mang lại khả năng tăng tốc độ vận hành máy móc, nâng cao độ chính xác trong các quy trình phức tạp và tối ưu hóa hiệu suất tổng thể cho các dây chuyền sản xuất tự động. Để hiểu rõ hơn về cách thức hoạt động, những lợi ích cụ thể, sự khác biệt so với các chuẩn mạng khác cũng như cách ứng dụng hiệu quả công nghệ này vào thực tế, mời bạn đi sâu vào phân tích chi tiết trong bài viết dưới đây.
1. EtherCAT là gì?
EtherCAT, viết tắt của “Ethernet for Control Automation Technology”, là một giao thức mạng Ethernet thời gian thực hiệu suất cao, được phát triển bởi công ty Beckhoff Automation (Đức) và sau đó được chuẩn hóa trong IEC 61158. Nó không phải là một biến thể khác của Ethernet thông thường mà bạn dùng để lướt web hay gửi email.
EtherCAT được thiết kế đặc biệt cho các ứng dụng tự động hóa công nghiệp, nơi yêu cầu tốc độ cực cao, độ trễ cực thấp và khả năng đồng bộ hóa chính xác giữa hàng trăm, thậm chí hàng nghìn thiết bị.

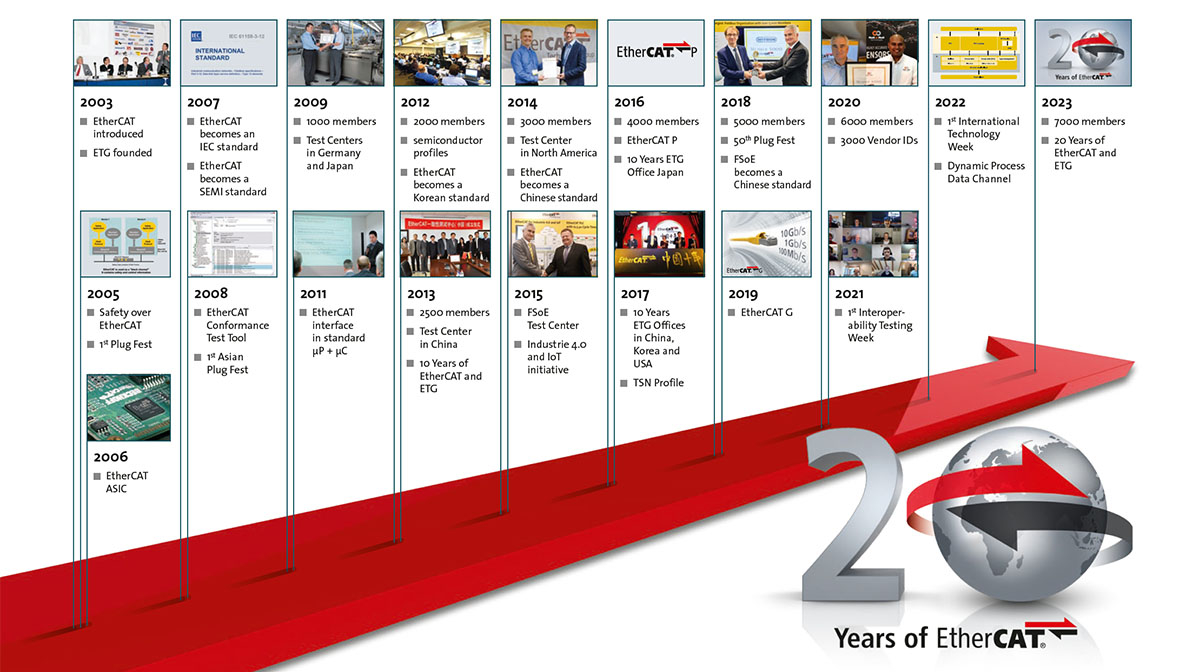

Công nghệ EtherCAT được Beckhoff giới thiệu lần đầu tiên vào năm 2003. Nhận thấy những hạn chế của Ethernet tiêu chuẩn trong các ứng dụng điều khiển thời gian thực (như độ trễ không xác định, yêu cầu switch phức tạp), Beckhoff đã phát triển một nguyên tắc hoạt động độc đáo, tận dụng tối đa khung dữ liệu Ethernet tiêu chuẩn nhưng xử lý nó theo một cách hoàn toàn mới.
Sự ra đời của EtherCAT đã tạo nên một bước ngoặt, nhanh chóng được cộng đồng tự động hóa toàn cầu đón nhận và phát triển mạnh mẽ bởi EtherCAT Technology Group (ETG), một tổ chức quốc tế với hàng nghìn thành viên là các nhà cung cấp và người dùng.
2. Nguyên tắc hoạt động và các lớp vật lý của EtherCAT
Nguyên tắc hoạt động của EtherCAT dựa trên cơ chế xử lý dữ liệu “on-the-fly” (xử lý tức thời), đây là đặc điểm kỹ thuật cốt lõi giúp nó vượt trội so với các mạng Ethernet công nghiệp khác. Trong một chu kỳ hoạt động, thiết bị Master (thường là PLC hoặc PC công nghiệp) sẽ gửi đi một khung dữ liệu Ethernet duy nhất chứa dữ liệu đầu ra cho tất cả các thiết bị Slave trên mạng. Khung dữ liệu này di chuyển tuần tự qua từng Slave theo đúng thứ tự kết nối vật lý.
Mỗi thiết bị Slave được tích hợp một chip xử lý chuyên dụng là EtherCAT Slave Controller (ESC). Khi khung dữ liệu đi qua ESC, nó sẽ đọc phần dữ liệu được định địa chỉ cho mình và đồng thời ghi dữ liệu đầu vào của mình vào vị trí tương ứng trên khung.
Quá trình đọc/ghi này diễn ra gần như tức thời với độ trễ chỉ tính bằng nano giây, trong khi khung dữ liệu vẫn tiếp tục được chuyển đến Slave kế tiếp mà không bị dừng lại hay lưu vào bộ đệm. Sau khi đi qua Slave cuối cùng, khung dữ liệu, lúc này đã mang theo dữ liệu phản hồi từ tất cả các Slave, sẽ quay trở về Master.
Do chỉ có một khung dữ liệu duy nhất được gửi đi và xử lý bởi toàn bộ các Slave trong một chu kỳ, EtherCAT loại bỏ hoàn toàn độ trễ phát sinh từ việc chuyển mạch gói tin hay các cơ chế phát hiện xung đột của Ethernet truyền thống. Kết quả là hiệu suất sử dụng băng thông mạng đạt gần 100%, cho phép hệ thống đạt được thời gian chu kỳ cực ngắn với tính đồng bộ và tất định cao.
Xem thêm sản phẩm: MR-J3-40A-EtherCAT
3. Ưu điểm vượt trội của EtherCAT
EtherCAT nổi bật với nhiều ưu điểm thực tế, mang lại lợi ích trực tiếp cho các hệ thống tự động hóa. Khi lựa chọn một công nghệ, điều quan trọng là nó phải giải quyết được những thách thức trong vận hành hàng ngày, và EtherCAT đã chứng minh được giá trị của mình qua hàng triệu ứng dụng trên toàn cầu.
Ưu điểm cạnh tranh hàng đầu của công nghệ này là tốc độ và hiệu suất vượt trội. Nhờ nguyên tắc “xử lý tức thời” độc đáo, EtherCAT đạt được hiệu suất mà các mạng Ethernet khác khó sánh kịp. Cụ thể, nó có thể cập nhật dữ liệu cho hàng nghìn điểm I/O chỉ trong khoảng 30 micro giây hoặc cho hàng trăm trục servo trong khoảng 100 micro giây, nhanh hơn nhiều lần so với các chuẩn công nghiệp khác thường hoạt động ở mức mili giây. Tốc độ này rất quan trọng trong các ứng dụng đòi hỏi phản ứng nhanh như điều khiển chuyển động tốc độ cao hay máy đóng gói. Do chỉ sử dụng một khung Ethernet duy nhất để giao tiếp với tất cả thiết bị trong một chu kỳ, băng thông của mạng được tận dụng gần như tối đa, trên 90%, cho phép truyền lượng lớn dữ liệu mà không gây tắc nghẽn. Ví dụ, việc điều khiển một cánh tay robot 6 trục sẽ diễn ra mượt mà và chính xác vì tín hiệu được gửi và phản hồi gần như tức thời.
Bên cạnh tốc độ, một lợi thế quan trọng không kém là khả năng đồng bộ hóa chính xác tuyệt đối. Cơ chế Đồng hồ Phân tán (Distributed Clocks) đảm bảo tất cả các thiết bị trên mạng có một cơ sở thời gian chung với độ chính xác dưới 100 nano giây. Hệ thống sẽ tự động tính toán và bù trừ độ trễ truyền dẫn đến từng thiết bị, đảm bảo sự phối hợp hoàn hảo. Khả năng này rất cần thiết cho các ứng dụng như điều khiển chuyển động đa trục trên máy in nhiều màu, thu thập dữ liệu đồng thời từ nhiều cảm biến, hay các tác vụ cần gắn nhãn thời gian chính xác, giúp nâng cao chất lượng sản phẩm và loại bỏ sai số.

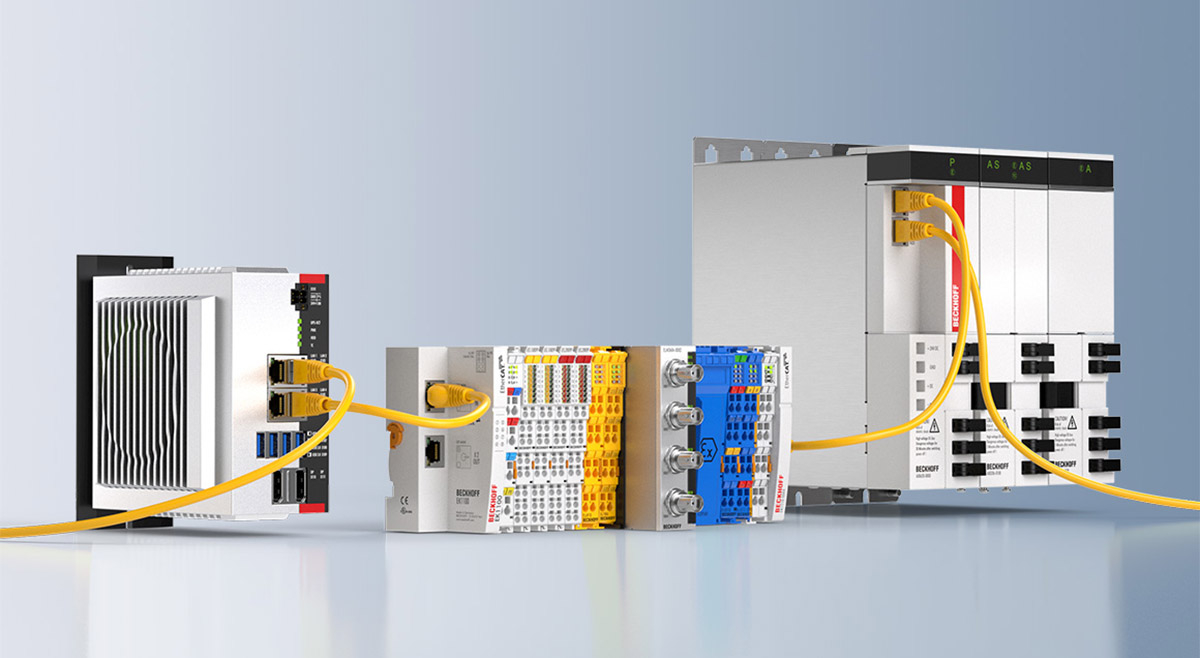

Về mặt lắp đặt vật lý, EtherCAT cũng mang lại sự linh hoạt cao trong cấu trúc liên kết mạng mà không cần đến các switch mạng đắt tiền. Nó hỗ trợ nhiều loại cấu trúc khác nhau, từ dạng đường thẳng (line), hình cây (tree), hình sao (star) cho đến dạng vòng (ring) để dự phòng, hoặc thậm chí là sự kết hợp của chúng để phù hợp nhất với bố trí máy móc. Sự linh hoạt này giúp đơn giản hóa việc đi dây, giảm chi phí lắp đặt và dễ dàng mở rộng hệ thống trong tương lai.
Mặc dù có hiệu suất cao, EtherCAT lại rất cạnh tranh về chi phí. Công nghệ này sử dụng cáp Ethernet tiêu chuẩn (Cat5e, Cat6) vốn phổ biến và giá rẻ, đồng thời loại bỏ được nhu cầu sử dụng các switch mạng công nghiệp đắt tiền trong hầu hết các trường hợp. Phần cứng cho các thiết bị phụ (Slave) cũng có thể được tối ưu hóa về chi phí. Nhờ vậy, tổng chi phí sở hữu của một hệ thống EtherCAT thường thấp hơn đáng kể so với các giải pháp khác có hiệu suất tương đương.
EtherCAT còn được thiết kế để dễ dàng tích hợp và sử dụng. Khi khởi động, hệ thống có thể tự động phát hiện và cấu hình địa chỉ cho các thiết bị. Nó cũng hỗ trợ đóng gói các giao thức phổ biến khác như CANopen hay SERCOS, cho phép tái sử dụng các cấu hình thiết bị hiện có và tích hợp sản phẩm từ nhiều nhà cung cấp. Các công cụ phần mềm đi kèm cũng rất trực quan, giúp việc cấu hình, giám sát và chẩn đoán mạng trở nên đơn giản.
Cuối cùng, một khía cạnh quan trọng khác là khả năng tích hợp an toàn thông qua giao thức Safety over EtherCAT (FSoE), đã được tổ chức TÜV chứng nhận. Giao thức này cho phép truyền cả dữ liệu an toàn và dữ liệu điều khiển thông thường trên cùng một mạng vật lý. Điều này giúp đơn giản hóa hệ thống an toàn bằng cách loại bỏ mạng an toàn riêng biệt, giảm thiểu dây dẫn và chi phí phần cứng. Việc thêm bớt các thiết bị an toàn như nút dừng khẩn cấp hay rào cản ánh sáng cũng trở nên linh hoạt hơn, đồng thời tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt như IEC 61508 (SIL 3).
4. Lý do nên lựa chọn EtherCAT cho các ứng dụng điều khiển

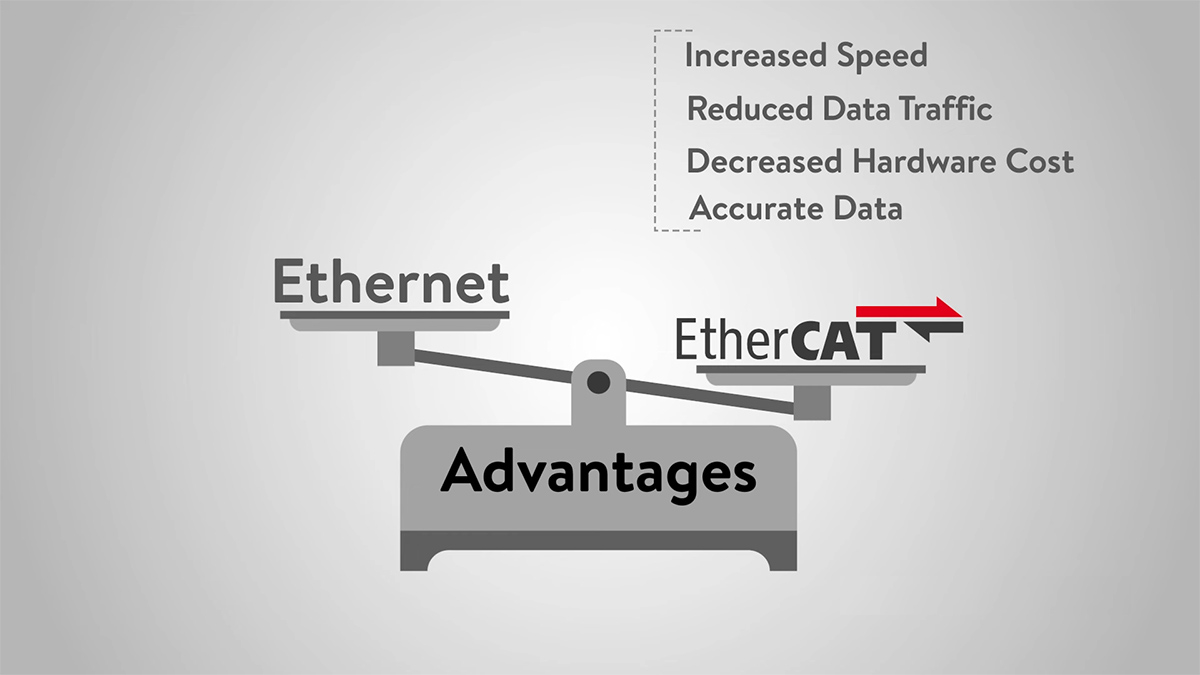

Nhiều hệ thống hiện đại đã quen thuộc với mạng Ethernet vì tốc độ và chi phí hợp lý. Vậy tại sao chúng ta cần một giải pháp chuyên biệt như EtherCAT thay vì sử dụng mạng Ethernet tiêu chuẩn cho các ứng dụng điều khiển công nghiệp? Câu trả lời nằm ở yêu cầu khắt khe về tính chính xác và đồng bộ thời gian mà chỉ EtherCAT mới có thể đáp ứng một cách triệt để.
Trong một mạng văn phòng thông thường, việc gửi một email hay tài liệu có thể bị trễ vài mili giây mà không gây ra hậu quả nào. Mạng Ethernet tiêu chuẩn hoạt động trên nguyên tắc “nỗ lực tốt nhất”, nó sẽ cố gắng truyền dữ liệu nhưng không đảm bảo được thời điểm chính xác gói tin sẽ đến nơi. Tuy nhiên, trong một nhà máy tự động hóa, nơi các robot, động cơ và cảm biến phải phối hợp với nhau một cách hoàn hảo, sự trễ nải và thiếu đoán định này là điều không thể chấp nhận. Một lệnh dừng khẩn cấp không thể bị “kẹt xe” phía sau một luồng dữ liệu sao lưu, và một cánh tay robot không thể chờ đợi tín hiệu vị trí tiếp theo. Trong các hệ thống điều khiển, khi nào một hành động diễn ra cũng quan trọng không kém hành động đó là gì.
Đây chính là lúc EtherCAT thể hiện sự vượt trội của mình. EtherCAT không chỉ đơn thuần là một phiên bản “công nghiệp hóa” của Ethernet. Nó sử dụng chính hạ tầng vật lý của Ethernet nhưng với một nguyên tắc hoạt động hoàn toàn khác biệt, được thiết kế chuyên biệt cho các yêu cầu thời gian thực. Thay vì mỗi thiết bị phải xử lý từng gói tin riêng lẻ, gây ra độ trễ tích lũy, EtherCAT sử dụng một cơ chế độc đáo gọi là “xử lý tức thời”. Một khung dữ liệu duy nhất sẽ di chuyển như một đoàn tàu tốc hành qua tất cả các thiết bị trong mạng. Mỗi thiết bị sẽ đọc dữ liệu dành cho mình và chèn dữ liệu phản hồi vào khung tin ngay khi nó lướt qua, mà không cần phải dừng lại để xử lý.
Nguyên tắc này mang lại hai lợi ích then chốt: tốc độ và tính xác định. Vì dữ liệu được cập nhật trong một chu trình duy nhất và có thể dự đoán được, hệ thống đạt được thời gian chu kỳ cực ngắn, chỉ tính bằng micro giây. Quan trọng hơn, nó đảm bảo rằng mọi thiết bị đều nhận được lệnh và gửi phản hồi trong một khung thời gian chính xác và lặp lại, tạo ra sự đồng bộ tuyệt đối trên toàn hệ thống. Chính vì vậy, EtherCAT là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự phối hợp chính xác, tốc độ cao và độ tin cậy tuyệt đối, những yếu tố mà mạng Ethernet thông thường không thể đảm bảo.
5. Khả năng chịu lỗi của EtherCAT

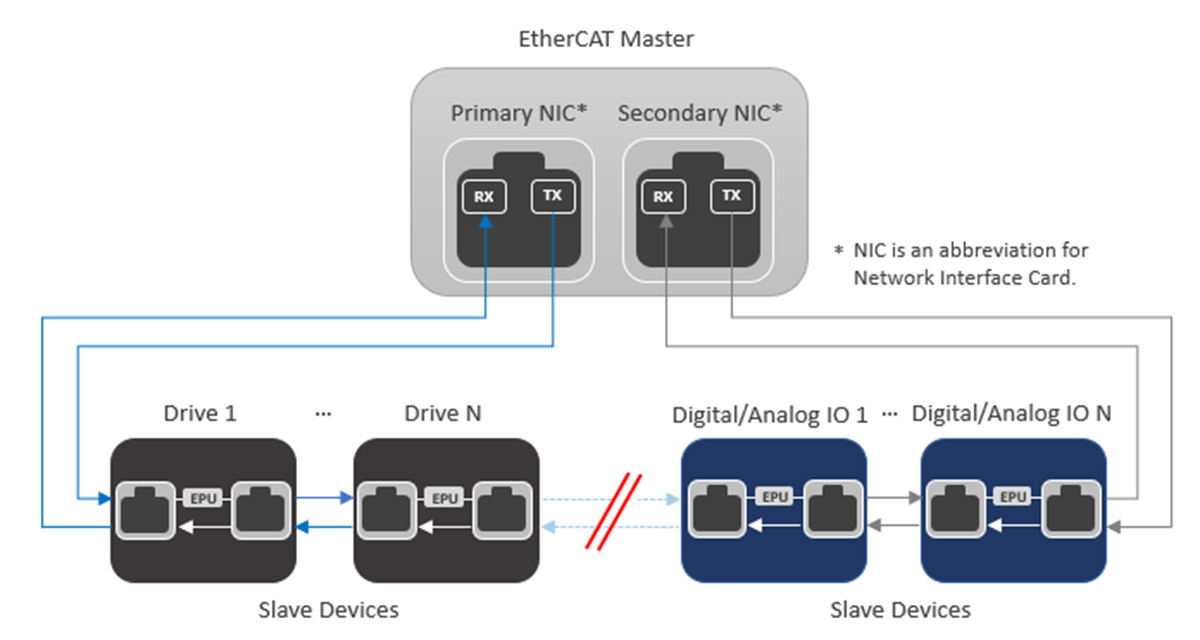

Tính năng nổi bật nhất là khả năng dự phòng cáp khi triển khai theo cấu trúc liên kết vòng (ring). Nếu một đoạn cáp bị đứt hoặc một thiết bị bị mất kết nối tại một điểm bất kỳ trong vòng, hệ thống sẽ không bị dừng hoạt động. Thay vào đó, giao thức EtherCAT sẽ tự động phát hiện lỗi và ngay lập tức kích hoạt cơ chế dự phòng.
Khung dữ liệu sẽ được gửi theo cả hai hướng từ thiết bị chủ (master), đi đến điểm đứt gãy và đảm bảo tất cả các thiết bị còn lại vẫn nhận được dữ liệu và hoạt động bình thường. Quá trình chuyển đổi này diễn ra gần như tức thời, giúp giảm thiểu tối đa thời gian chết của hệ thống.
Ngay cả khi không được cấu hình thành một vòng hoàn chỉnh, ví dụ như trong cấu trúc đường thẳng (line), mạng vẫn thể hiện sự linh hoạt. Giao thức được thiết kế để dữ liệu tự động được trả về theo hướng ngược lại từ thiết bị cuối cùng, duy trì sự toàn vẹn của chu kỳ truyền thông. Chính khả năng chịu lỗi sẵn có này cho phép người dùng tự do lựa chọn cấu trúc mạng—dù là hình cây, hình sao hay kết hợp nhiều dạng—mà không làm suy giảm độ tin cậy.
Khả năng này còn được củng cố bởi việc EtherCAT không yêu cầu các bộ chuyển mạch (switch) mạng phức tạp, vốn là một điểm có thể gây ra lỗi trong hệ thống Ethernet truyền thống. Thay vào đó, các thiết bị được nối trực tiếp với nhau, với khoảng cách cáp có thể lên tới 100 mét giữa các nút.
Hệ thống có thể sử dụng cáp đồng xoắn đôi tiêu chuẩn hoặc cáp quang để tăng tốc độ và tăng cường khả năng cách ly điện, góp phần tạo nên một mạng lưới vật lý vững chắc. Sự kết hợp giữa cơ chế dự phòng thông minh và thiết kế vật lý đơn giản, linh hoạt giúp EtherCAT đảm bảo hệ thống hoạt động liên tục và đơn giản hóa việc khắc phục sự cố, một yêu cầu thiết yếu cho mọi dây chuyền sản xuất hiện đại.
Chắc chắn rồi, đây là một mục mới được viết lại dựa trên nội dung bạn cung cấp, với giọng văn liền mạch và tập trung vào các ý chính.
6. Đồng bộ hóa chính xác với dữ liệu được đóng dấu thời gian

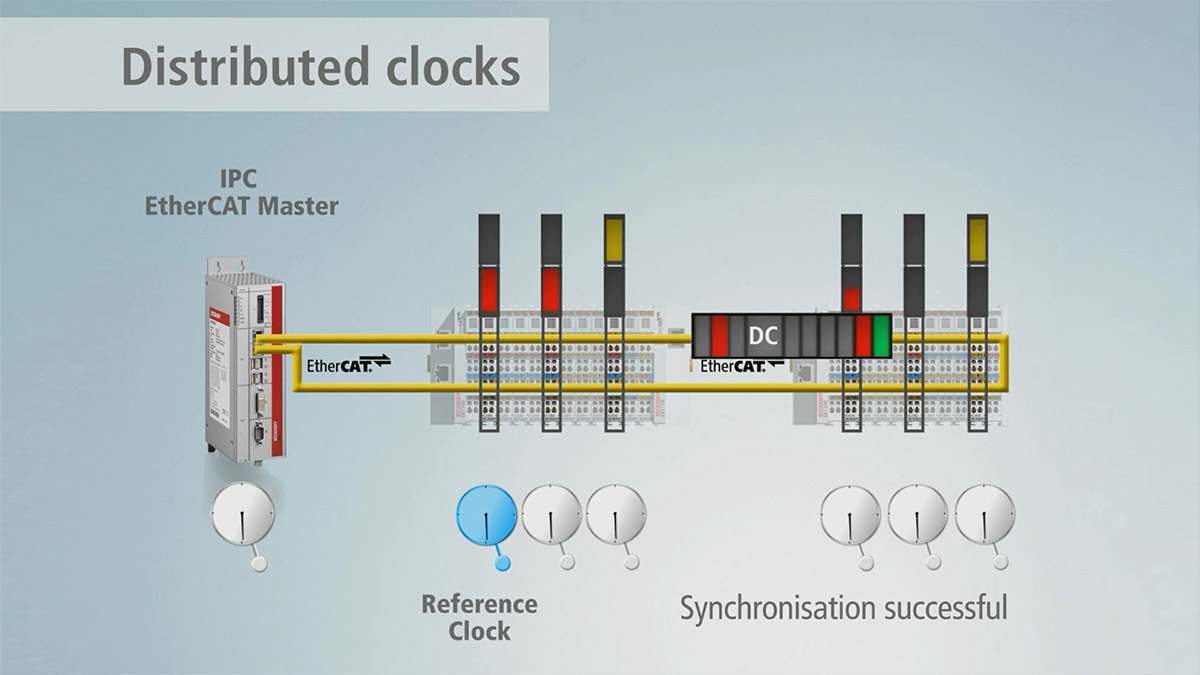

Một trong những thế mạnh cốt lõi và độc đáo nhất của EtherCAT là khả năng đồng bộ hóa thời gian cực kỳ chính xác thông qua cơ chế Đồng hồ Phân tán (Distributed Clocks). Đây là yếu tố then chốt giúp EtherCAT vượt trội hơn hẳn so với Ethernet tiêu chuẩn trong các ứng dụng điều khiển thời gian thực.
Cơ chế này hoạt động dựa trên một nguyên lý đơn giản nhưng hiệu quả. Khi khung dữ liệu di chuyển qua mạng, mỗi thiết bị (node) sẽ ghi lại dấu thời gian chính xác tại hai thời điểm: khi nó nhận được khung dữ liệu và ngay khi nó gửi khung dữ liệu đó đi tới thiết bị tiếp theo.
Khi khung dữ liệu hoàn thành vòng lặp và quay trở về thiết bị chủ (master), master sẽ có trong tay thông tin thời gian từ tất cả các node. Nhờ đó, nó có thể tính toán chính xác độ trễ truyền dẫn đến từng thiết bị và tạo ra một bức tranh thời gian thống nhất, có độ phân giải cao cho toàn bộ hệ thống.
Để đảm bảo sự đồng nhất tuyệt đối, trước khi vận hành chính thức, hệ thống sẽ thực hiện một quá trình hiệu chỉnh tự động. Master sẽ gửi một gói tin đặc biệt, và tất cả các thiết bị slave sẽ ghi nhận thời điểm nhận và gửi lại gói tin đó. Quá trình này được lặp lại nhiều lần để loại bỏ các sai lệch nhỏ (jitter), đảm bảo đồng hồ của mọi thiết bị trên mạng được đồng bộ hóa với nhau một cách hoàn hảo.
Kết quả là hệ thống đạt được hiệu suất đồng bộ đáng kinh ngạc, với độ sai lệch thời gian nhỏ hơn một micro giây (µs). Mức độ chính xác này tương đương với các giao thức thời gian chuyên dụng như IEEE 1588 PTP, nhưng ưu điểm lớn của EtherCAT là nó đạt được điều này mà không cần bất kỳ phần cứng chuyên dụng nào.
Khả năng này cực kỳ quan trọng trong tự động hóa nhà máy, nơi các hành động như điều khiển chuyển động đa trục hoặc thu thập dữ liệu từ nhiều cảm biến phải diễn ra một cách đồng bộ tuyệt đối để đảm bảo chất lượng và hiệu quả.
7. EtherCAT Master và quy mô triển khai mạng

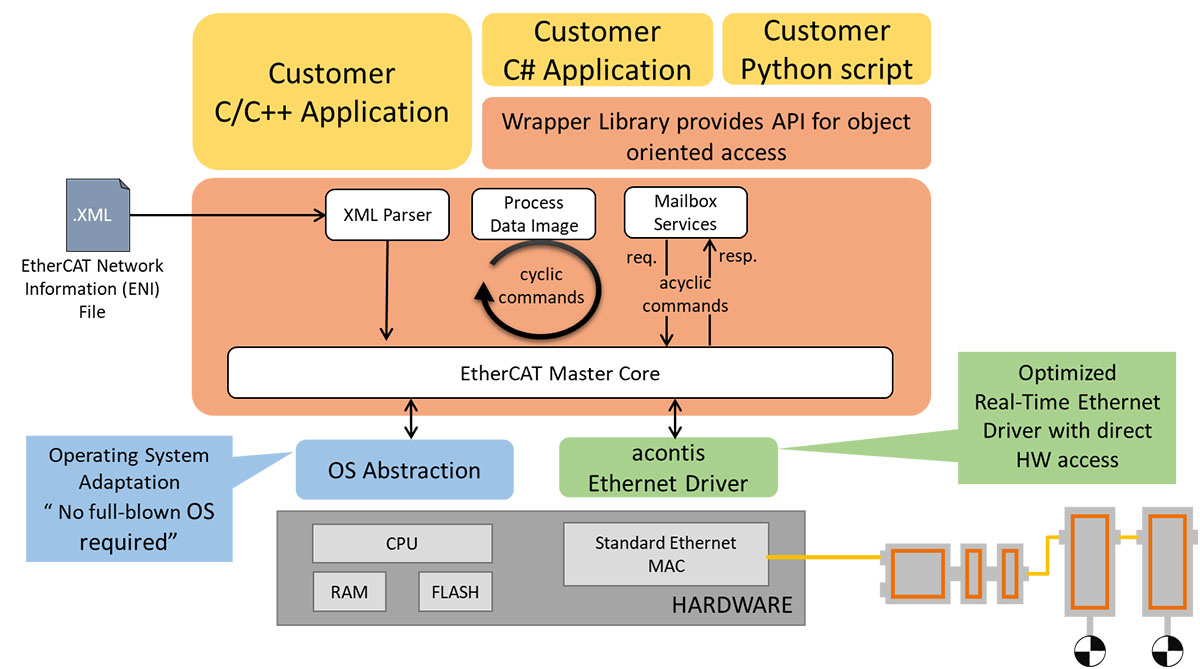

Để một mạng EtherCAT có thể vận hành, nó cần một thiết bị chủ (EtherCAT Master) đóng vai trò như trung tâm điều khiển và chỉ huy của toàn bộ hệ thống. Đây là thiết bị duy nhất được phép khởi tạo và gửi các khung dữ liệu đi khắp mạng. Master chịu trách nhiệm cho các tác vụ cốt lõi như đồng bộ hóa đồng hồ của tất cả các thiết bị phụ (slave), tự động gán địa chỉ cho chúng khi khởi động, và quan trọng nhất là yêu cầu dữ liệu vận hành và nhận lại các phản hồi từ chúng.
Một trong những ưu điểm lớn của EtherCAT là chức năng master này không đòi hỏi một bộ xử lý truyền thông chuyên dụng. Nó hoạt động trực tiếp trên lớp truy cập phương tiện (MAC) của chuẩn Ethernet, có nghĩa là bất kỳ thiết bị nào có cổng Ethernet tiêu chuẩn đều có thể đảm nhiệm vai trò này.
Nhờ vậy, EtherCAT master có thể tồn tại dưới dạng một bộ điều khiển phần cứng chuyên dụng hoặc linh hoạt hơn là một giải pháp phần mềm chạy trên máy tính thông thường, hỗ trợ nhiều hệ điều hành từ Windows đến Linux hay các hệ điều hành thời gian thực khác. Khi sử dụng máy tính, chỉ cần một card mạng thông thường là đủ, và nhờ công nghệ truy cập bộ nhớ trực tiếp (DMA), việc truyền dữ liệu không làm tốn tài nguyên của CPU, đảm bảo hiệu suất hệ thống luôn ở mức cao.
Về quy mô vật lý, mạng EtherCAT rất linh hoạt. Khoảng cách tối đa giữa hai thiết bị bất kỳ khi sử dụng cáp Ethernet tiêu chuẩn (loại 100BASE-TX) là 100 mét. Khoảng cách này đủ cho hầu hết các ứng dụng trong phạm vi một cỗ máy hoặc một dây chuyền sản xuất. Tuy nhiên, khi cần mở rộng khoảng cách hoặc yêu cầu cách ly điện tốt hơn, việc sử dụng cáp quang (loại 100BASE-FX) cho phép kéo dài khoảng cách này lên đến 2 kilômét.
Về mặt lý thuyết, một mạng EtherCAT có thể hỗ trợ tới 65.536 thiết bị, một con số khổng lồ. Mặc dù trên thực tế, các hệ thống thường được triển khai trong phạm vi một nhà máy hoặc một tòa nhà, nhưng các giới hạn rộng rãi này cho thấy EtherCAT có khả năng đáp ứng gần như mọi quy mô ứng dụng công nghiệp, từ nhỏ gọn đến phức tạp.
8. So sánh EtherCAT với EtherNet/IP
Khi so sánh EtherCAT và EtherNet/IP, sự khác biệt cơ bản nằm ở triết lý thiết kế và ưu tiên ứng dụng của chúng. EtherCAT đạt được hiệu suất thời gian thực vượt trội bằng cách hoạt động trực tiếp trên lớp vật lý của Ethernet, loại bỏ hoàn toàn độ trễ và sự không chắc chắn của giao thức TCP/IP. Chính nhờ cơ chế xử lý tức thời và Đồng hồ Phân tán (Distributed Clocks), EtherCAT có khả năng đồng bộ hóa giữa các thiết bị với độ chính xác cực cao và tối ưu hóa việc sử dụng băng thông, điều mà EtherNet/IP khó có thể sánh được.
Trong khi đó, EtherNet/IP lại chọn một hướng tiếp cận khác, ưu tiên sự tương thích và tích hợp. Bằng cách xây dựng trên nền tảng TCP/IP tiêu chuẩn, nó dễ dàng kết nối với các hệ thống IT của doanh nghiệp và tận dụng hạ tầng mạng thông thường. Sự hậu thuẫn mạnh mẽ từ các tổ chức như Rockwell Automation và ODVA cũng là một lợi thế lớn về hệ sinh thái và hỗ trợ.
Do đó, việc lựa chọn trở nên rõ ràng khi xét đến yêu cầu của ứng dụng. EtherCAT là lựa chọn không thể thay thế cho các hệ thống đòi hỏi hiệu suất thời gian thực nghiêm ngặt và đồng bộ hóa là yếu tố quyết định. Đối với các ứng dụng như điều khiển chuyển động đa trục tốc độ cao hay các hệ thống đo lường chính xác, nơi mà mỗi micro giây đều có giá trị và độ trễ của TCP/IP là không thể chấp nhận, EtherCAT chính là giải pháp tối ưu.
9. So sánh EtherCAT với CANopen/DeviceNet

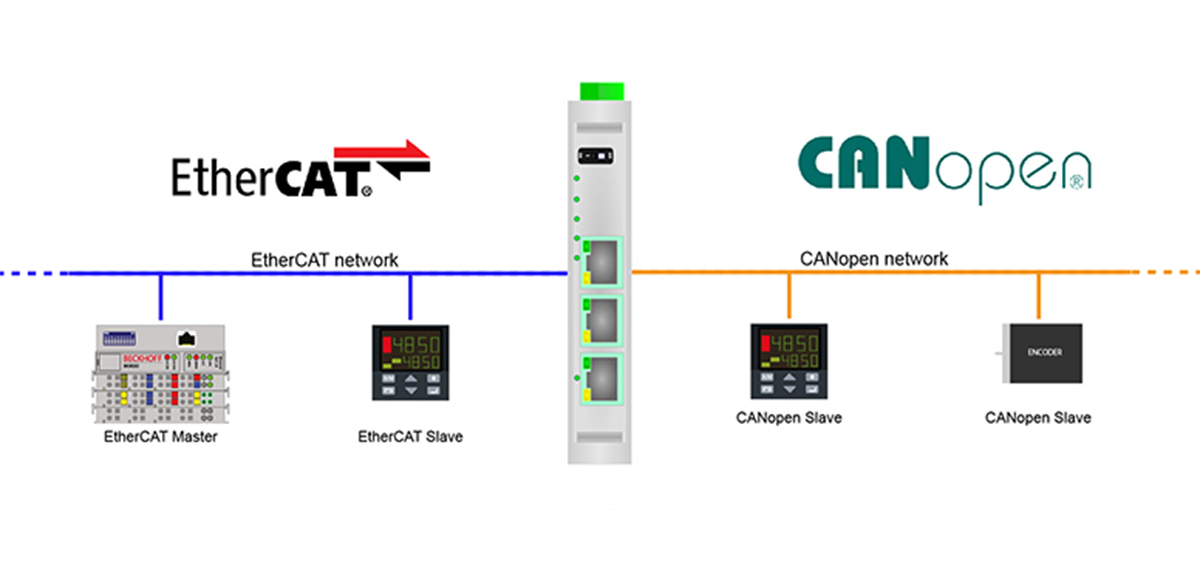

Sự khác biệt chính giữa EtherCAT và các chuẩn fieldbus cũ hơn như CANopen hay DeviceNet nằm ở hiệu suất hoạt động và các khả năng kỹ thuật. Mặc dù các fieldbus truyền thống có ưu điểm là chi phí thấp và đã được sử dụng rộng rãi, chúng được thiết kế cho các ứng dụng có yêu cầu kỹ thuật không quá cao. Khi máy móc trở nên phức tạp hơn, các giới hạn của chúng về tốc độ và khả năng đồng bộ không còn đáp ứng đủ.
Đầu tiên, hiệu suất của EtherCAT cao hơn đáng kể. Tốc độ của nó có thể nhanh hơn hàng trăm đến hàng nghìn lần so với CAN. Cụ thể, EtherCAT hoạt động ở quy mô micro giây (µs), trong khi các fieldbus cũ thường hoạt động ở quy mô mili giây (ms). Nguyên nhân của sự chênh lệch này đến từ cách EtherCAT xử lý dữ liệu: nó đọc và ghi thông tin vào một khung dữ liệu đang di chuyển liên tục qua các thiết bị.
Ngược lại, các fieldbus cũ yêu cầu mỗi thiết bị phải nhận toàn bộ gói tin, xử lý, rồi mới gửi đi, quy trình này làm tăng độ trễ. Nhờ cách hoạt động hiệu quả hơn, EtherCAT có băng thông sử dụng lớn hơn, cho phép truyền tải nhiều dữ liệu từ các cảm biến và bộ điều khiển trong cùng một chu kỳ.
Thứ hai, EtherCAT có khả năng đồng bộ hóa thời gian rất chính xác thông qua cơ chế Đồng hồ Phân tán. Chức năng này đảm bảo tất cả thiết bị trên mạng có cùng một cơ sở thời gian với sai số dưới một micro giây. Điều này rất cần thiết cho các ứng dụng yêu cầu sự phối hợp chính xác, ví dụ như điều khiển chuyển động đa trục trên các máy CNC hoặc robot. Các chuẩn fieldbus cũ không có cơ chế tương đương để đạt được mức độ đồng bộ này.
Ngoài ra, EtherCAT linh hoạt hơn về cấu trúc mạng, cho phép kết nối theo nhiều kiểu như đường thẳng, hình cây, hình sao, và cả dạng vòng để tăng khả năng chịu lỗi. Một điểm thuận lợi khác là EtherCAT có thể tích hợp các thiết bị CANopen hiện có thông qua một profile tên là “CANopen over EtherCAT” (CoE). Điều này cho phép các công ty nâng cấp hệ thống của mình từng bước một mà không cần phải thay thế toàn bộ phần cứng ngay lập tức, giúp bảo vệ các khoản đầu tư trước đó.
Do đó, việc lựa chọn công nghệ phụ thuộc trực tiếp vào yêu cầu ứng dụng. Đối với các nhiệm vụ đơn giản, tốc độ thấp và chi phí là yếu tố quan trọng nhất, CANopen hoặc DeviceNet vẫn là lựa chọn hợp lý. Tuy nhiên, khi ứng dụng yêu cầu tốc độ cao, băng thông lớn và đặc biệt là độ đồng bộ chính xác, EtherCAT là công nghệ cần thiết để đáp ứng các yêu cầu về hiệu suất của hệ thống tự động hóa hiện đại.
10. Ứng dụng thực tiễn của EtherCAT
Trong lĩnh vực máy công cụ CNC và robot công nghiệp, các yêu cầu về điều khiển đồng bộ nhiều trục servo với độ chính xác cao và thời gian đáp ứng ngắn là rất khắt khe. EtherCAT đáp ứng các yêu cầu này thông qua cơ chế Distributed Clocks, cho phép đồng bộ hóa với sai số dưới 100ns.
Điều này đảm bảo các trục chuyển động phối hợp chính xác, tạo ra sản phẩm có chất lượng bề mặt và độ chính xác hình học cao. Thời gian chu kỳ ở mức micro giây còn cho phép thực thi các đường cắt nội suy phức tạp ở tốc độ cao. Các ứng dụng robot cộng tác cũng tận dụng giao thức an toàn tích hợp (FSoE) để đáp ứng các yêu cầu về an toàn chức năng.

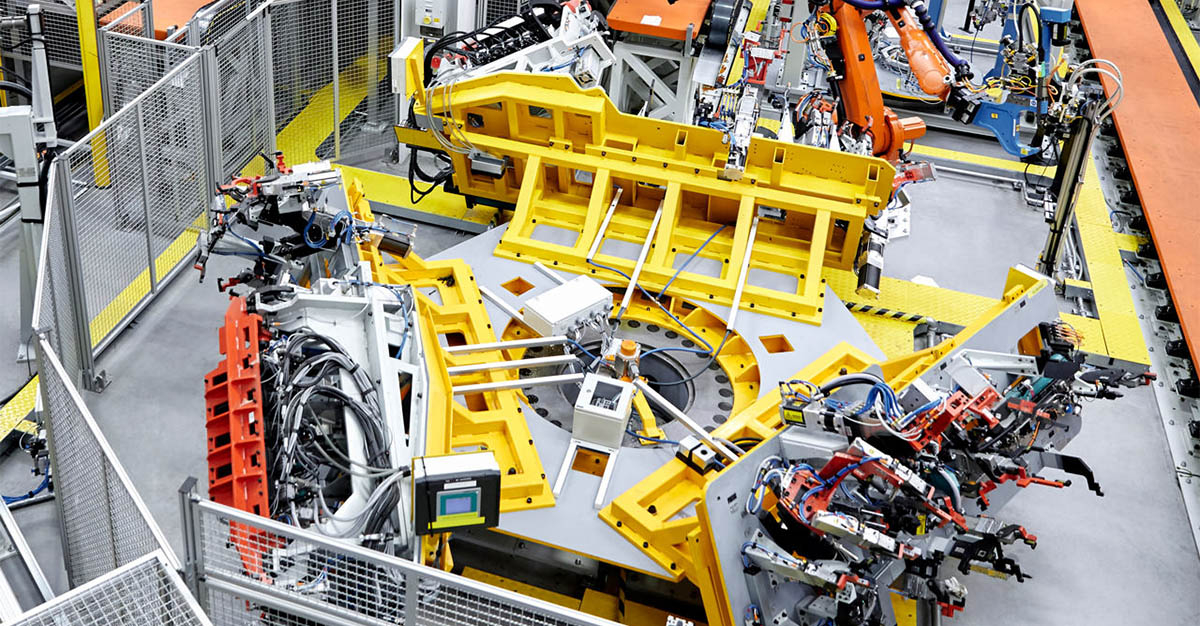

Đối với các dây chuyền lắp ráp tự động, như trong ngành ô tô và điện tử, hệ thống cần kết nối hàng nghìn điểm I/O và điều khiển linh hoạt nhiều trạm làm việc. Cấu trúc liên kết đa dạng (line, tree, star) của EtherCAT giúp đơn giản hóa việc đi dây và triển khai. Khả năng xử lý hàng nghìn I/O trong một chu kỳ mili giây giúp tăng thông lượng dây chuyền.
Ngoài ra, giao thức Ethernet over EtherCAT (EoE) cho phép tích hợp các thiết bị ngoại vi như camera hay đầu đọc mã vạch trực tiếp vào mạng điều khiển mà không cần hệ thống cáp riêng.
Trong ngành đóng gói và chế biến thực phẩm, tốc độ và khả năng đồng bộ của EtherCAT giúp tối ưu hóa hoạt động của các cơ cấu chấp hành như cam điện tử và servo, qua đó tăng hiệu suất của máy chiết rót, đóng hộp, và dán nhãn.
Tương tự, trong ngành năng lượng, giao thức này được dùng để thu thập dữ liệu từ các cảm biến trong trạm biến áp và điều khiển đồng bộ các bộ biến đổi trong hệ thống năng lượng tái tạo. Việc hỗ trợ cáp quang giúp chống nhiễu điện từ, và cấu trúc vòng dự phòng tăng cường độ tin cậy của hệ thống.
Các lĩnh vực khác như tự động hóa tòa nhà và nghiên cứu khoa học cũng khai thác các lợi thế của EtherCAT. Trong tự động hóa tòa nhà, cấu trúc mạng linh hoạt giúp kết nối hiệu quả số lượng lớn thiết bị phân tán. Trong các ứng dụng đo lường chính xác cao, cơ chế Distributed Clocks đảm bảo việc thu thập dữ liệu từ nhiều kênh được đồng bộ hóa ở mức nano giây, một yêu cầu thiết yếu cho các thí nghiệm khoa học.
11. Cách triển khai EtherCAT sử dụng hạ tầng Ethernet
Một trong những ưu điểm lớn của EtherCAT là nó được thiết kế để hoạt động trên chính hạ tầng phần cứng mạng Ethernet tiêu chuẩn mà chúng ta đã quen thuộc. Điều này giúp việc triển khai trở nên đơn giản và tiết kiệm chi phí hơn. Dưới đây là các bước và yếu tố chính cần biết:
Sử dụng phần cứng Ethernet tiêu chuẩn:
Về mặt vật lý, EtherCAT tận dụng cơ sở hạ tầng phần cứng Ethernet tiêu chuẩn. Cụ thể, lớp vật lý của EtherCAT hoạt động chủ yếu trên chuẩn 100BASE-TX (Fast Ethernet), cung cấp tốc độ truyền dữ liệu 100 Mbit/s với khoảng cách tối đa 100 mét giữa hai thiết bị liền kề. Hệ thống sử dụng cáp Ethernet xoắn đôi phổ biến như Cat5e hoặc cao hơn (Cat6/Cat7) và đầu nối RJ45 tiêu chuẩn.
Trong môi trường công nghiệp, khuyến nghị sử dụng các loại cáp có bọc chống nhiễu (ví dụ: SF/UTP, S/FTP) để tăng khả năng kháng nhiễu điện từ. Đối với các ứng dụng yêu cầu khoảng cách truyền lớn hơn 100 mét hoặc hoạt động trong môi trường nhiễu điện từ nghiêm trọng, lớp vật lý 100BASE-FX sử dụng cáp quang là giải pháp thay thế, được triển khai thông qua các bộ chuyển đổi quang điện.
Xem sản phẩm: Cáp tiêu chuẩn GP 2×2 Siemens Industrial Ethernet FC TP CAT 5E – 6XV1840-2AH10
Kết nối trực tiếp và sử dụng Junction chuyên dụng:
EtherCAT ưu tiên cấu trúc liên kết chuỗi (daisy-chain), trong đó cổng EtherCAT OUT của một thiết bị được kết nối trực tiếp với cổng EtherCAT IN của thiết bị kế tiếp. Việc sử dụng các bộ chuyển mạch (switch) Ethernet tiêu chuẩn trong một phân đoạn EtherCAT là không được phép, do chúng gây ra độ trễ không tất định (non-deterministic latency), làm phá vỡ nguyên tắc xử lý dữ liệu “on-the-fly”.
Để triển khai các cấu trúc liên kết dạng cây (tree) hoặc sao (star), cần sử dụng các thiết bị chuyên dụng như EtherCAT Junction hoặc Coupler. Các thiết bị này sao chép tín hiệu ở lớp vật lý mà không gây ra độ trễ đáng kể, qua đó duy trì tính toàn vẹn thời gian thực của mạng.
Yêu cầu thiết bị Master và Slave tương thích EtherCAT:
Một hệ thống EtherCAT yêu cầu một thiết bị Master và các thiết bị Slave tương thích. Thiết bị Master là một bộ điều khiển (PLC/PC) được trang bị cổng EtherCAT hoặc chạy phần mềm Master Stack trên một card mạng tiêu chuẩn. Các thiết bị Slave (module I/O, servo drive,…) phải được tích hợp chip EtherCAT Slave Controller (ESC) và thường có hai cổng RJ45 (IN và OUT) để cho phép kết nối chuỗi.
Ngoài ra, giao thức Ethernet over EtherCAT (EoE) cho phép tích hợp các thiết bị dựa trên nền tảng Ethernet/TCP/IP tiêu chuẩn (như PC, HMI, camera) vào cùng một hệ thống vật lý. Cơ chế này hoạt động bằng cách đóng gói các khung dữ liệu TCP/IP vào bên trong luồng dữ liệu EtherCAT, yêu cầu các thiết bị Slave có hỗ trợ chức năng này. Cần lưu ý rằng luồng dữ liệu EoE này không có tính tất định và thời gian thực như dữ liệu EtherCAT gốc.
Cấu hình bằng phần mềm:
Sau khi hoàn tất kết nối vật lý, hệ thống mạng được cấu hình thông qua phần mềm chuyên dụng của Master (ví dụ: TwinCAT, TIA Portal). Quá trình này bao gồm các bước như quét mạng để nhận diện Slave, thiết lập thông số vận hành, cấu hình giao thức EoE (nếu có), và thực hiện ánh xạ dữ liệu quy trình (Process Data Object – PDO mapping).
Tóm lại: Để triển khai EtherCAT bằng Ethernet, bạn tận dụng các thành phần vật lý quen thuộc (cáp Cat5e/6, đầu nối RJ45), nhưng phải tuân thủ cách kết nối đặc thù (nối chuỗi hoặc dùng junction chuyên dụng), sử dụng các thiết bị Master và Slave tương thích EtherCAT (có thể xem xét thêm khả năng hỗ trợ EoE nếu cần tích hợp thiết bị IT), và tuyệt đối không dùng switch Ethernet thông thường cho luồng dữ liệu thời gian thực. Việc này đảm bảo mạng EtherCAT hoạt động đúng với hiệu suất và tốc độ vốn có của nó.
