Cảm biến điện dung là gì? Cấu tạo, ứng dụng và nguyên lý hoạt động

Bạn cần một cảm biến đa năng, phát hiện được mọi vật thể? Cảm biến điện dung chính là giải pháp! Bài viết này sẽ cung cấp kiến thức toàn diện về cảm biến điện dung từ định nghĩa, nguyên lý, phân loại, ứng dụng và cách lựa chọn. Hãy cùng khám phá công nghệ này trong bài viết kỳ này của Thanh Thiên Phú.

1. Cảm biến điện dung là gì?

1.1. Định nghĩa cảm biến điện dung

Cảm biến điện dung là một loại cảm biến sử dụng sự thay đổi điện dung để phát hiện sự hiện diện hoặc tính chất của vật thể. Không giống như cảm biến quang sử dụng ánh sáng hay cảm biến từ sử dụng từ trường, cảm biến điện dung dựa vào khả năng tích trữ điện tích của vật thể (hay còn gọi là điện dung).

1.2. Khái niệm điện dung và hằng số điện môi

Để hiểu rõ hơn về cảm biến điện dung, chúng ta cần làm quen với hai khái niệm quan trọng: điện dung và hằng số điện môi.

• Điện dung: Hãy tưởng tượng hai tấm kim loại đặt gần nhau nhưng không chạm vào nhau, tạo thành một tụ điện. Điện dung chính là khả năng tích trữ điện tích của tụ điện này. Khi có điện áp đặt vào hai tấm kim loại, điện tích sẽ tích tụ trên bề mặt của chúng, tạo ra một điện trường giữa hai tấm. Điện dung càng lớn, tụ điện càng có thể tích trữ nhiều điện tích hơn.
• Hằng số điện môi: Bây giờ, hãy đặt một vật liệu vào giữa hai tấm kim loại (gọi là chất điện môi). Chất điện môi này sẽ ảnh hưởng đến khả năng tích trữ điện tích của tụ điện. Hằng số điện môi chính là đại lượng đặc trưng cho khả năng làm tăng điện dung của chất điện môi so với khi không có chất điện môi (chân không). Chất điện môi có hằng số điện môi càng lớn, tụ điện càng có thể tích trữ nhiều điện tích hơn.

Trong cảm biến điện dung, sự thay đổi về khoảng cách giữa các bản cực của tụ (do có vật thể xuất hiện), hoặc sự thay đổi về hằng số điện môi (do vật thể có hằng số điện môi khác với không khí) sẽ làm thay đổi điện dung của tụ. Mạch điện tử trong cảm biến sẽ phát hiện sự thay đổi này và chuyển thành tín hiệu đầu ra.

2. Cấu tạo và nguyên lý hoạt động của cảm biến điện dung

2.1. Các bộ phận chính của cảm biến điện dung

Cảm biến điện dung, dù có nhiều loại và kiểu dáng khác nhau, nhưng về cơ bản đều gồm ba bộ phận chính:

1. Điện cực: Đây là bộ phận quan trọng nhất, có nhiệm vụ tạo ra điện trường để phát hiện vật thể. Điện cực thường có dạng tấm kim loại, đĩa kim loại, hoặc dây kim loại, được bố trí sao cho tạo thành một tụ điện. Tùy thuộc vào ứng dụng và loại cảm biến, điện cực có thể có hình dạng và kích thước khác nhau.
2. Mạch dao động: Bộ phận này tạo ra tín hiệu điện xoay chiều có tần số cao, cung cấp cho điện cực. Tín hiệu này giúp tạo ra điện trường dao động xung quanh điện cực, làm tăng độ nhạy của cảm biến.
3. Bộ xử lý tín hiệu: Bộ phận này có nhiệm vụ phát hiện và xử lý sự thay đổi điện dung của điện cực khi có vật thể xuất hiện. Nó chuyển đổi sự thay đổi điện dung thành tín hiệu đầu ra, thường là tín hiệu analog (dòng điện hoặc điện áp) hoặc tín hiệu số (on/off).



2.2. Nguyên lý hoạt động chi tiết

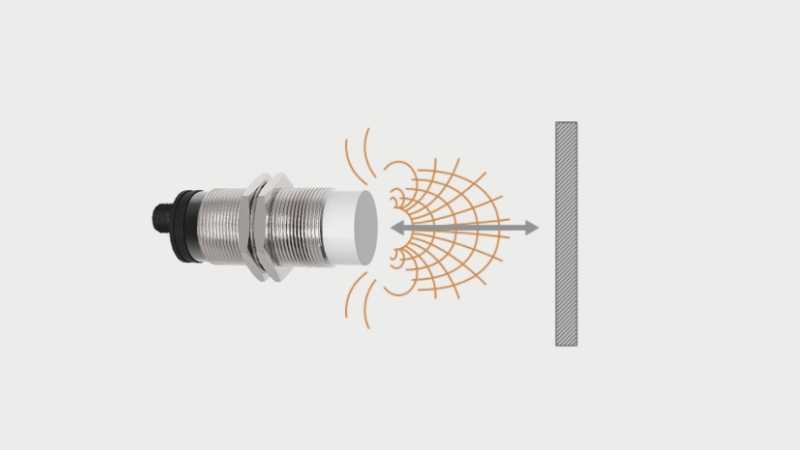

Nguyên lý hoạt động của cảm biến điện dung dựa trên sự thay đổi điện dung của tụ điện (tạo bởi điện cực) khi có vật thể xuất hiện trong vùng cảm biến. Dưới đây là các bước chi tiết:

1. Tạo điện trường: Mạch dao động tạo ra tín hiệu điện xoay chiều, cung cấp cho điện cực. Điện cực phát ra điện trường xung quanh nó. Khi không có vật thể, điện dung của tụ điện ở mức cơ bản.
2. Vật thể xuất hiện: Khi có vật thể (dẫn điện hoặc không dẫn điện) tiến vào vùng điện trường của cảm biến, điện dung của tụ điện sẽ thay đổi.
   • Vật thể dẫn điện: Vật thể dẫn điện sẽ làm tăng điện dung của tụ điện.
   • Vật thể không dẫn điện: Vật thể không dẫn điện có hằng số điện môi lớn hơn không khí sẽ làm tăng điện dung, vật thể có hằng số điện môi nhỏ hơn không khí sẽ làm giảm điện dung.
3. Phát hiện sự thay đổi: Bộ xử lý tín hiệu liên tục theo dõi điện dung của tụ điện. Khi phát hiện sự thay đổi điện dung vượt quá một ngưỡng nhất định (ngưỡng này có thể điều chỉnh được), bộ xử lý tín hiệu sẽ xác định là có vật thể.
4. Tín hiệu đầu ra: Bộ xử lý tín hiệu chuyển đổi sự thay đổi điện dung thành tín hiệu đầu ra. Tín hiệu này có thể được sử dụng để kích hoạt các thiết bị khác, hiển thị thông tin, hoặc lưu trữ dữ liệu.

Ví dụ, khi bạn đưa tay lại gần cảm biến điện dung trên điện thoại, điện dung của cảm biến thay đổi. Bộ xử lý tín hiệu phát hiện sự thay đổi này và kích hoạt màn hình cảm ứng.

3. Các loại cảm biến điện dung phổ biến

Có nhiều cách để phân loại cảm biến điện dung, dựa trên các tiêu chí khác nhau như:

• Theo nguyên lý hoạt động:
  • Cảm biến điện dung đơn: Chỉ sử dụng một tụ điện để phát hiện sự thay đổi điện dung.
  • Cảm biến điện dung vi sai: Sử dụng hai tụ điện, một tụ điện làm tham chiếu và một tụ điện để đo, giúp tăng độ chính xác và giảm ảnh hưởng của các yếu tố môi trường.
• Theo ứng dụng:
  • Cảm biến tiệm cận: Phát hiện sự có mặt của vật thể trong phạm vi gần.
  • Cảm biến đo mức: Đo mức chất lỏng hoặc chất rắn trong bồn chứa, silo.
  • Cảm biến đo độ ẩm: Đo độ ẩm của vật liệu hoặc môi trường.
  • Cảm biến đo áp suất: Đo áp suất dựa trên nguyên tắc điện dung.
• Theo cấu tạo:
  • Cảm biến điện dung Shielded (được bảo vệ): Có lớp vỏ kim loại bao quanh điện cực, giúp giảm nhiễu từ môi trường xung quanh, tăng độ chính xác.
  • Cảm biến điện dung Unshielded (không được bảo vệ): Không có lớp vỏ bảo vệ, có khoảng cách đo lớn hơn, nhưng dễ bị nhiễu hơn.

Dưới đây là một số loại cảm biến tiệm cận phổ biến:

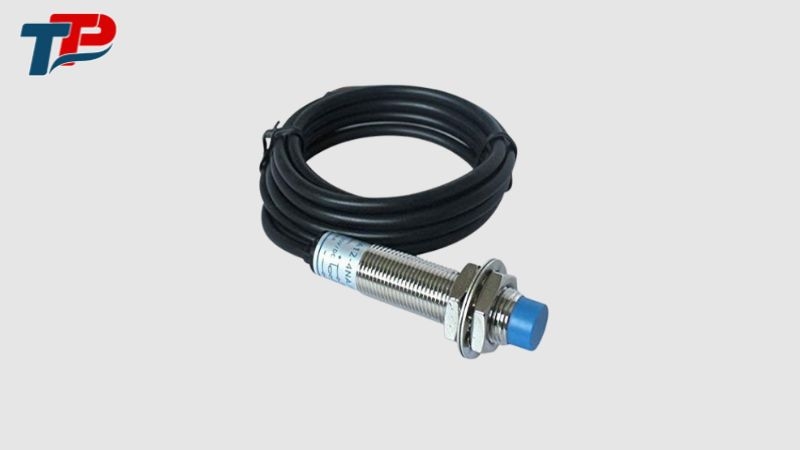

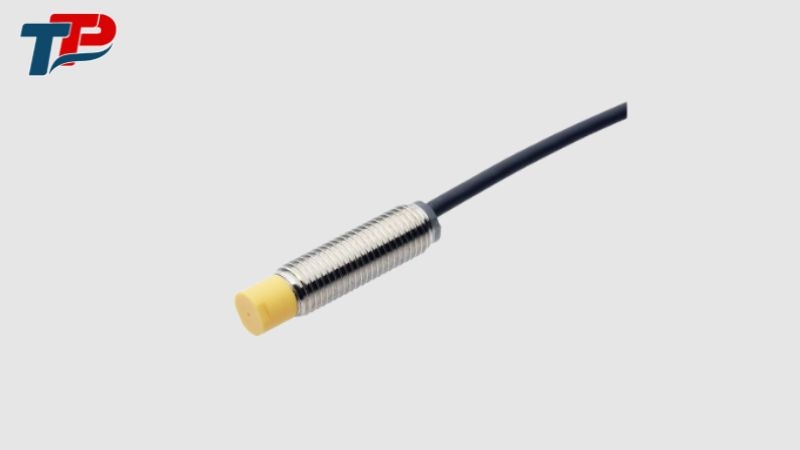

3.1. Cảm biến tiệm cận điện dung

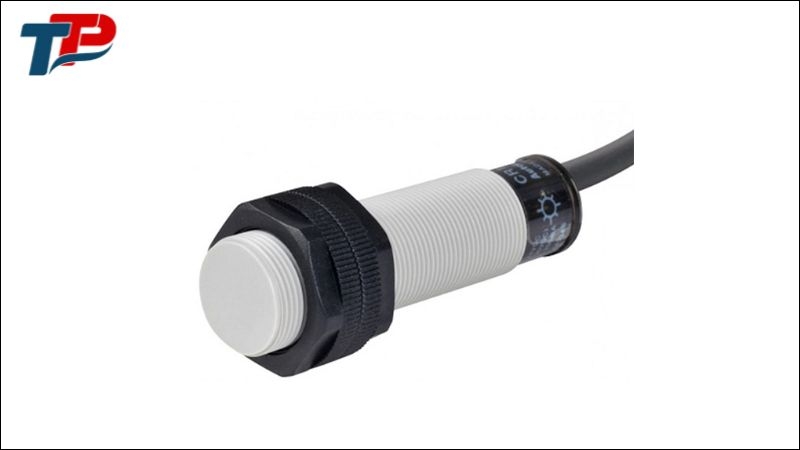

Cảm biến tiệm cận điện dung là loại cảm biến được sử dụng rộng rãi để phát hiện sự có mặt của vật thể trong phạm vi gần (thường vài mm đến vài cm). Chúng hoạt động dựa trên nguyên lý thay đổi điện dung khi có vật thể tiến vào vùng cảm biến.

Ví dụ về ứng dụng:

• Phát hiện vật thể trên băng chuyền trong dây chuyền sản xuất.
• Đếm sản phẩm.
• Phát hiện nắp chai trong máy đóng nắp.
• Kiểm tra vị trí của các bộ phận trong máy móc.

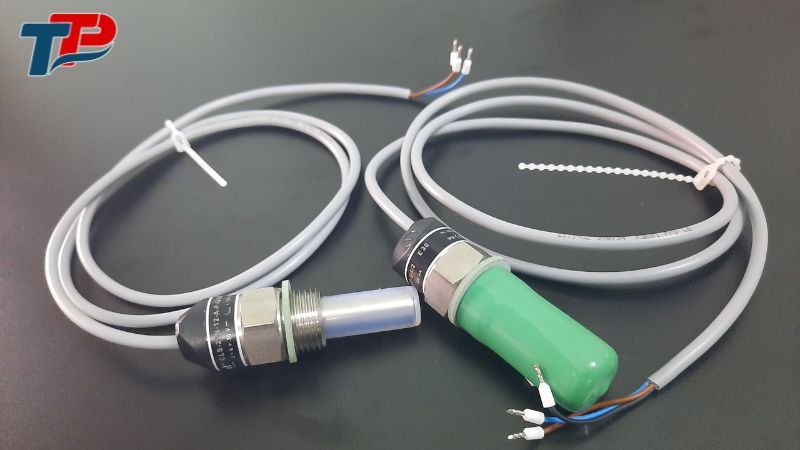

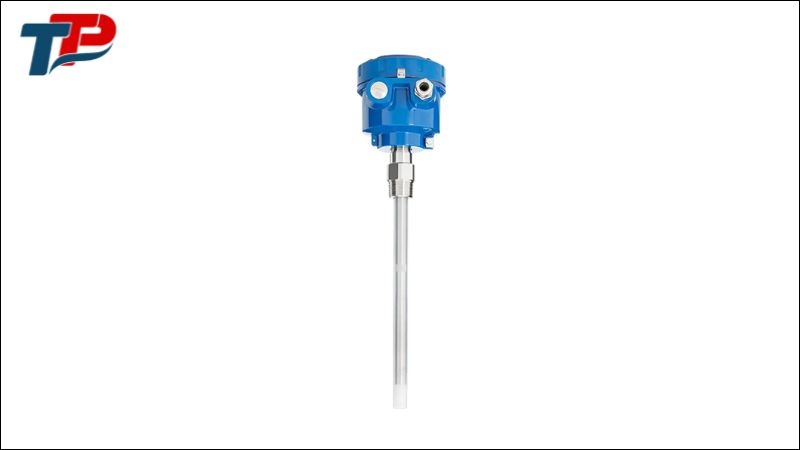

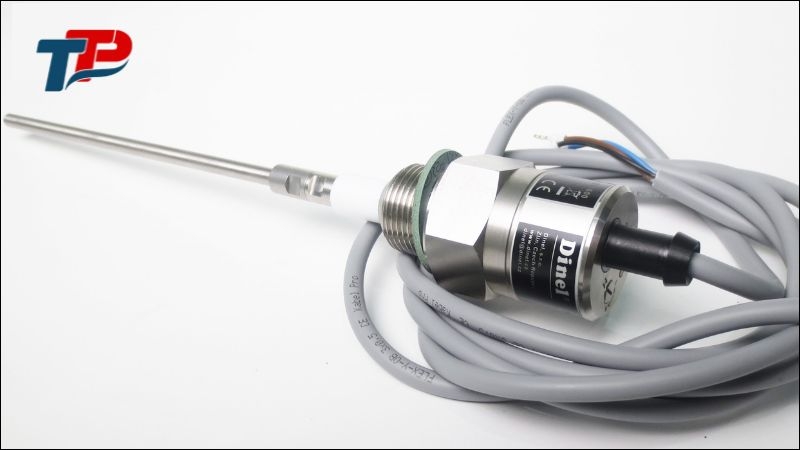

3.2. Cảm biến đo mức điện dung

Cảm biến đo mức điện dung được sử dụng để đo mức chất lỏng hoặc chất rắn trong bồn chứa, silo, hoặc các thùng chứa khác. Chúng hoạt động dựa trên nguyên lý thay đổi điện dung khi mức chất lỏng hoặc chất rắn thay đổi.

Ví dụ về ứng dụng:

•  Đo mức nước trong bồn chứa.
• Đo mức hóa chất trong thùng chứa.
• Đo mức nhiên liệu trong bình chứa.
• Đo mức ngũ cốc trong silo.
• Đo mức chất thải

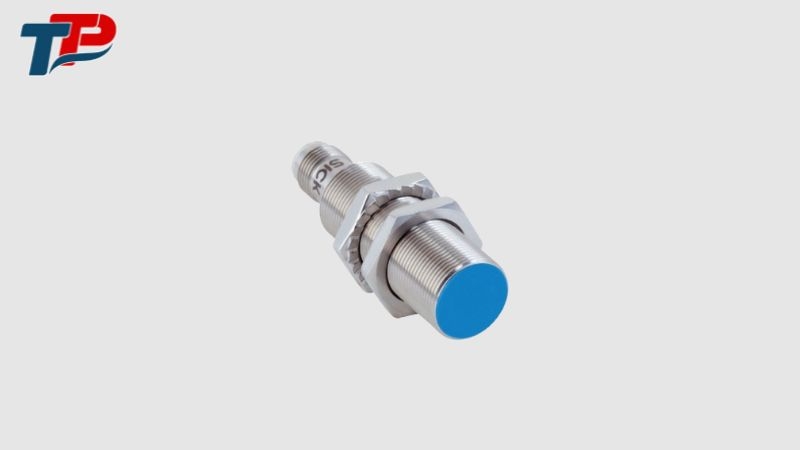

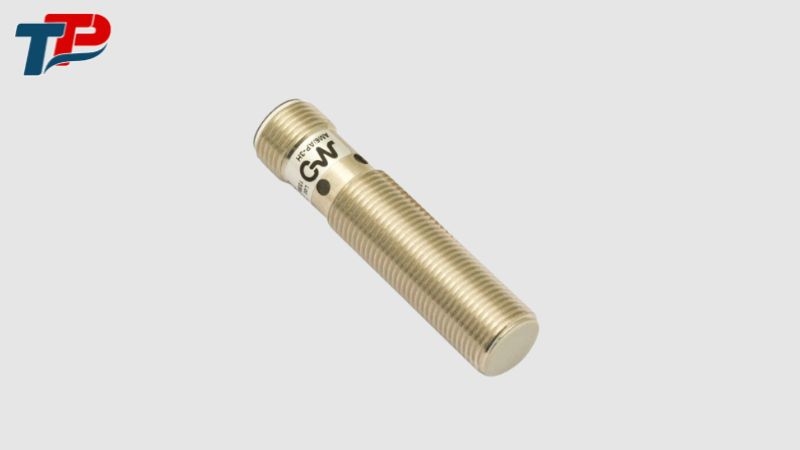

3.3. Cảm biến điện dung Shielded

Cảm biến điện dung Shielded có một lớp vỏ kim loại (thường là đồng hoặc nhôm) bao quanh điện cực. Lớp vỏ này được nối đất, giúp giảm thiểu ảnh hưởng của nhiễu điện từ môi trường xung quanh, tăng độ chính xác và ổn định của cảm biến.

• Ưu điểm: Chống nhiễu tốt, độ chính xác cao, ít bị ảnh hưởng bởi các vật thể xung quanh.
• Nhược điểm: Khoảng cách đo ngắn hơn so với cảm biến Unshielded.
• So sánh với Unshielded: Shielded phù hợp cho các ứng dụng yêu cầu độ chính xác cao, môi trường có nhiều nhiễu điện từ.

3.4. Cảm biến điện dung Unshielded

Cảm biến điện dung Unshielded không có lớp vỏ kim loại bảo vệ. Điều này cho phép chúng có khoảng cách đo lớn hơn so với cảm biến Shielded, nhưng cũng làm cho chúng dễ bị nhiễu từ môi trường xung quanh hơn.

• Ưu điểm: Khoảng cách đo lớn, giá thành thấp hơn so với cảm biến Shielded.
• Nhược điểm: Dễ bị nhiễu, độ chính xác thấp hơn so với cảm biến Shielded.
• So sánh với Shielded: Unshielded phù hợp cho các ứng dụng không yêu cầu độ chính xác quá cao, môi trường ít nhiễu điện từ, và cần khoảng cách đo lớn.

4. Ưu nhược điểm của cảm biến điện dung so với các loại cảm biến khác

4.1. Ưu điểm

Cảm biến điện dung sở hữu nhiều ưu điểm vượt trội, khiến chúng trở thành lựa chọn hàng đầu trong nhiều ứng dụng:

• Phát hiện đa dạng vật thể: Không giống như cảm biến từ (chỉ phát hiện vật thể kim loại) hay cảm biến quang (có thể bị ảnh hưởng bởi màu sắc, độ trong suốt của vật thể), cảm biến điện dung có thể phát hiện hầu hết các loại vật thể, bao gồm kim loại, phi kim, chất lỏng, chất rắn, nhựa, giấy,…
• Độ nhạy cao: Cảm biến điện dung có thể phát hiện những thay đổi nhỏ trong điện dung, cho phép phát hiện các vật thể nhỏ hoặc ở khoảng cách xa.
• Không tiếp xúc: Cảm biến điện dung hoạt động mà không cần tiếp xúc trực tiếp với vật thể, giúp giảm thiểu hao mòn, hư hỏng và kéo dài tuổi thọ của cảm biến.
• Ít bị ảnh hưởng bởi bụi bẩn: Cảm biến điện dung ít bị ảnh hưởng bởi bụi bẩn, dầu mỡ hơn so với cảm biến quang.
• Kích thước nhỏ gọn: Cảm biến điện dung thường có kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế.
• Giá thành hợp lý: So với một số loại cảm biến khác như cảm biến siêu âm, cảm biến điện dung có giá thành tương đối phải chăng.

4.2. Nhược điểm

Bên cạnh những ưu điểm, cảm biến điện dung cũng có một số hạn chế cần lưu ý:

• Ảnh hưởng bởi nhiệt độ và độ ẩm: Sự thay đổi nhiệt độ và độ ẩm có thể làm thay đổi điện dung của môi trường xung quanh, ảnh hưởng đến độ chính xác của cảm biến.
• Khoảng cách đo hạn chế: Khoảng cách đo của cảm biến điện dung thường ngắn hơn so với cảm biến siêu âm.
• Dễ bị nhiễu: Cảm biến điện dung Unshielded dễ bị nhiễu điện từ từ môi trường xung quanh, đặc biệt là trong môi trường công nghiệp có nhiều thiết bị điện.
• Khó phát hiện vật thể có hằng số điện môi gần với không khí: Các vật thể có hằng số điện môi gần với không khí (ví dụ: một số loại nhựa) có thể khó phát hiện hơn.
• Yêu cầu hiệu chuẩn: Để đảm bảo độ chính xác, cảm biến điện dung có thể cần được hiệu chuẩn định kỳ.

4.3. So sánh với các loại cảm biến khác

Tiêu chí	Cảm biến điện dung	Cảm biến quang	Cảm biến siêu âm	Cảm biến từ
Nguyên lý	Thay đổi điện dung	Phát hiện ánh sáng phản xạ, truyền qua, hoặc bị chặn	Phát và thu sóng siêu âm	Phát hiện từ trường
Vật thể	Hầu hết các vật thể (kim loại, phi kim, chất lỏng, chất rắn)	Vật thể có khả năng phản xạ, hấp thụ, hoặc chặn ánh sáng (tùy loại cảm biến)	Hầu hết các vật thể (kim loại, phi kim, chất lỏng, chất rắn)	Chỉ phát hiện vật thể kim loại có từ tính (sắt, thép,…)
Ưu điểm	Phát hiện đa dạng vật thể, độ nhạy cao, không tiếp xúc, ít bị ảnh hưởng bởi bụi bẩn, kích thước nhỏ gọn, giá thành hợp lý	Khoảng cách đo lớn, tốc độ phản hồi nhanh, độ chính xác cao (một số loại)	Khoảng cách đo lớn, không bị ảnh hưởng bởi màu sắc, độ trong suốt của vật thể, ít bị ảnh hưởng bởi ánh sáng môi trường	Độ bền cao, chịu được môi trường khắc nghiệt và không bị ảnh hưởng bởi ánh sáng môi trường, khoảng cách đo tương đối
Nhược điểm	Ảnh hưởng bởi nhiệt độ và độ ẩm, khoảng cách đo hạn chế, dễ bị nhiễu (Unshielded), khó phát hiện vật thể có hằng số điện môi gần với không khí, yêu cầu hiệu chuẩn	Cảm biến này dễ bị ảnh hưởng bởi điều kiện môi trường, khó khăn trong việc phát hiện vật thể trong suốt và có giá thành cao.	Có thể bị ảnh hưởng bởi nhiệt độ, độ ẩm, gió, bề mặt vật thể không phẳng, không phát hiện được vật thể quá nhỏ hoặc quá mềm, tốc độ phản hồi chậm hơn cảm biến quang, giá thành có thể cao	Chỉ có thể phát hiện vật thể kim loại có từ tính, có thể bị ảnh hưởng bởi từ trường bên ngoài
Ứng dụng	Phát hiện vật thể trên băng chuyền, đo mức chất lỏng/chất rắn, phát hiện nắp chai, kiểm tra vị trí,…	Phát hiện vật thể trên băng chuyền, kiểm tra vị trí, đếm sản phẩm, phát hiện màu sắc,…	Đo khoảng cách, đo mức chất lỏng/chất rắn, phát hiện vật thể trong môi trường khắc nghiệt,…	Phát hiện vật thể kim loại trên băng chuyền, kiểm tra vị trí,…

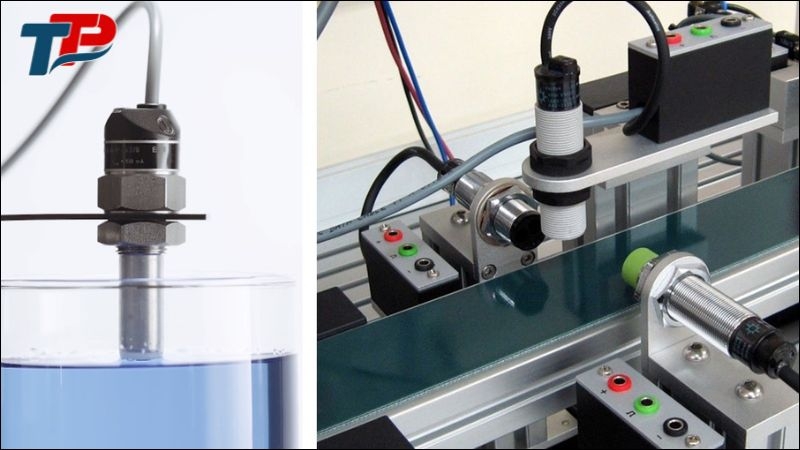

5. Ứng dụng thực tế của cảm biến điện dung

Nhờ những ưu điểm vượt trội, cảm biến điện dung được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp, nông nghiệp đến y tế, điện tử tiêu dùng và nhiều hơn nữa.

5.1. Trong công nghiệp

Cảm biến điện dung đóng vai trò quan trọng trong việc tự động hóa và tối ưu hóa quy trình sản xuất trong nhiều ngành công nghiệp:

• Đo mức chất lỏng:
  • Ngành thực phẩm và đồ uống: Đo mức nước, sữa, nước giải khát, bia, rượu, dầu ăn, nước tương, nước mắm,… trong các bồn chứa, thùng chứa, tank.
  • Ngành hóa chất: Đo mức axit, bazơ, dung môi, chất tẩy rửa, hóa chất xử lý nước,… trong các bồn chứa, thùng phuy.
  • Ngành dầu khí: Đo mức dầu thô, xăng, dầu diesel, dầu nhớt,… trong các bồn chứa, bể chứa.
  • Ngành dược phẩm: Đo mức các dung dịch, hóa chất, thành phần thuốc,… trong các bồn chứa, thiết bị sản xuất.
  • Ngành xử lý nước: Đo mức nước sạch, nước thải, hóa chất xử lý nước,… trong các bể chứa, hồ chứa.
• Đo mức chất rắn:
  • Ngành nông nghiệp: Đo mức ngũ cốc (lúa, ngô, đậu tương,…), thức ăn gia súc, phân bón,… trong các silo, kho chứa.
  • Ngành xây dựng: Đo mức xi măng, cát, đá, bột thạch cao,… trong các silo, bunke.
  • Ngành khai khoáng: Đo mức quặng, than, đá,… trong các silo, hầm chứa.
  • Ngành nhựa: Đo mức hạt nhựa, bột nhựa,… trong các phễu chứa, máy ép phun.
  • Ngành tái chế: Đo mức rác thải

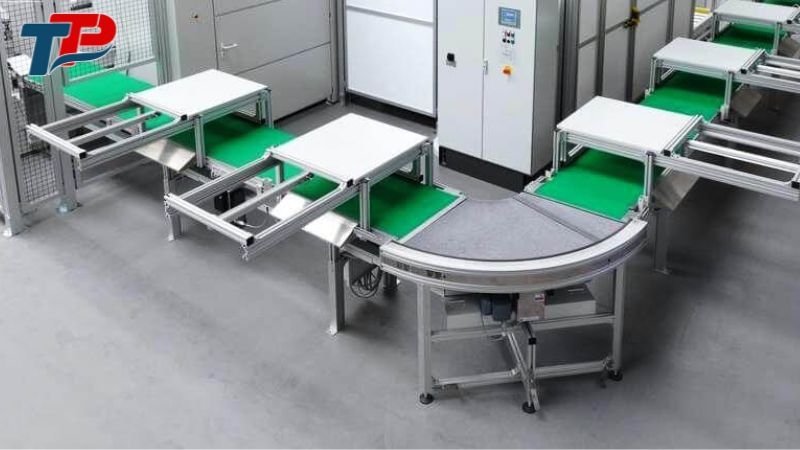

• Phát hiện vật thể trên băng chuyền:
  • Ngành sản xuất: Phát hiện sản phẩm, linh kiện, phụ tùng,… trên băng chuyền để kiểm tra, đếm, phân loại.
  • Ngành đóng gói: Phát hiện chai lọ, hộp, thùng carton,… trên băng chuyền để kiểm tra, đếm, đóng gói.
  • Ngành logistics: Phát hiện hàng hóa, bưu kiện,… trên băng chuyền để kiểm tra, phân loại.

Case Study: Ứng dụng cảm biến trong nhà máy:

• Một nhà máy sản xuất nước giải khát sử dụng cảm biến điện dung để đo mức nước trong các bồn chứa lớn. Cảm biến giúp kiểm soát lượng nước chính xác, đảm bảo quá trình sản xuất diễn ra liên tục và hiệu quả.
• Một nhà máy sản xuất xi măng sử dụng cảm biến điện dung để đo mức xi măng trong các silo. Cảm biến giúp theo dõi lượng xi măng tồn kho, đảm bảo cung cấp đủ nguyên liệu cho quá trình sản xuất.
• Một nhà máy lắp ráp ô tô sử dụng cảm biến tiệm cận điện dung để định vị chính xác vị trí của khung xe.

5.2. Trong nông nghiệp

Cảm biến điện dung mang lại giải pháp hiệu quả để quản lý và tối ưu hóa tài nguyên nước trong nông nghiệp:

• Đo độ ẩm đất: Cảm biến điện dung được chôn dưới đất để đo độ ẩm của đất. Thông tin này giúp người nông dân biết được khi nào cần tưới nước và lượng nước cần tưới, tránh lãng phí nước và đảm bảo cây trồng phát triển tốt.
• Kiểm soát hệ thống tưới tiêu: Cảm biến độ ẩm đất có thể được kết nối với hệ thống tưới tiêu tự động. Khi độ ẩm đất xuống dưới ngưỡng cho phép, hệ thống tưới tiêu sẽ tự động bật, cung cấp nước cho cây trồng. Khi độ ẩm đất đạt ngưỡng mong muốn, hệ thống tưới tiêu sẽ tự động tắt.

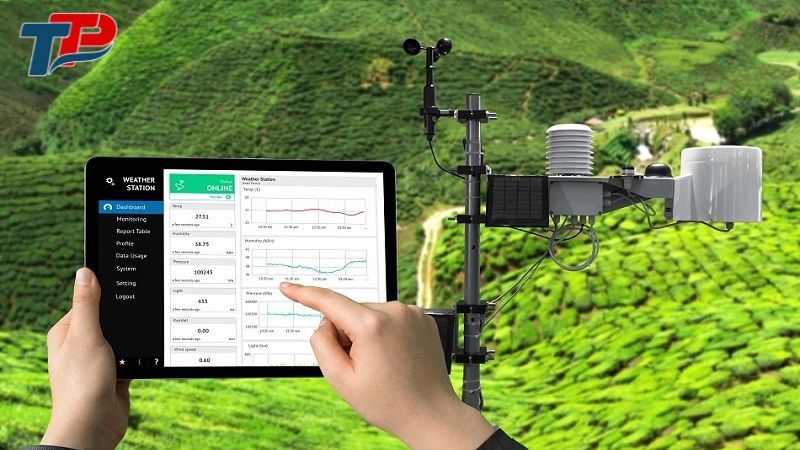

• Giám sát điều kiện môi trường: Ngoài đo độ ẩm đất, cảm biến điện dung còn có thể được sử dụng để đo nhiệt độ, độ pH của đất, giúp người nông dân theo dõi và điều chỉnh các yếu tố môi trường để tối ưu hóa sự phát triển của cây trồng.

5.3. Trong các lĩnh vực khác

Cảm biến điện dung còn có nhiều ứng dụng quan trọng trong các lĩnh vực khác:

• Y tế:
  • Máy đo đường huyết: Cảm biến điện dung được sử dụng để đo lượng đường trong máu.
  • Thiết bị theo dõi nhịp tim: Cảm biến điện dung có thể được sử dụng để theo dõi nhịp tim và các chỉ số sinh tồn khác.
  • Thiết bị chẩn đoán hình ảnh: Cảm biến điện dung có thể được sử dụng trong các thiết bị chẩn đoán hình ảnh như máy siêu âm.
• Môi trường:
  • Giám sát chất lượng không khí: Cảm biến điện dung có thể được sử dụng để đo nồng độ các chất ô nhiễm trong không khí.
  • Giám sát chất lượng nước: Cảm biến điện dung có thể được sử dụng để đo độ pH, độ dẫn điện, và các thông số khác của nước.
• Điện tử tiêu dùng:
  • Màn hình cảm ứng: Cảm biến điện dung là thành phần chính của màn hình cảm ứng trên điện thoại thông minh, máy tính bảng, máy tính xách tay,…
  • Nút bấm cảm ứng: Cảm biến điện dung được sử dụng trong các nút bấm cảm ứng trên các thiết bị điện tử.
  • Bàn di chuột (touchpad): Cảm biến điện dung được sử dụng trong bàn di chuột trên máy tính xách tay.

6. Hướng dẫn lựa chọn cảm biến điện dung phù hợp

Để lựa chọn được cảm biến điện dung phù hợp, bạn cần xem xét kỹ lưỡng các yếu tố liên quan đến ứng dụng và môi trường làm việc của cảm biến. Dưới đây là các bước hướng dẫn chi tiết:

6.1. Xác định yêu cầu ứng dụng

Bước đầu tiên và quan trọng nhất là xác định rõ nhu cầu của bạn. Hãy tự đặt ra các câu hỏi sau:

• Bạn cần đo loại vật liệu gì? (Kim loại, phi kim, chất lỏng, chất rắn,…)
• Hình dạng và kích thước của vật liệu như thế nào?
• Khoảng cách từ cảm biến đến vật liệu là bao nhiêu? (Dải đo)
• Bạn cần độ chính xác đến mức nào?
• Môi trường làm việc của cảm biến như thế nào? (Nhiệt độ, độ ẩm, áp suất, bụi bẩn, hóa chất, rung động,…)
• Có yêu cầu đặc biệt nào không? (Ví dụ: chống cháy nổ, chống nước,…)

Trả lời được những câu hỏi này sẽ giúp bạn thu hẹp phạm vi lựa chọn và tìm được loại cảm biến phù hợp nhất.

6.2. Lựa chọn loại cảm biến

Dựa trên yêu cầu ứng dụng đã xác định ở trên, bạn có thể lựa chọn loại cảm biến phù hợp:

• Cảm biến tiệm cận: Nếu bạn cần phát hiện sự có mặt của vật thể trong phạm vi gần.
• Cảm biến đo mức: Nếu bạn cần đo mức chất lỏng hoặc chất rắn.
• Cảm biến Shielded: Nếu môi trường làm việc có nhiều nhiễu điện từ hoặc yêu cầu độ chính xác cao.
• Cảm biến Unshielded: Nếu bạn cần khoảng cách đo lớn hơn và môi trường làm việc ít nhiễu.

Ngoài ra, hãy xem xét các yếu tố khác như hình dạng, kích thước, kiểu kết nối của cảm biến để đảm bảo phù hợp với không gian lắp đặt và hệ thống của bạn.

6.3. Xem xét các thông số kỹ thuật

Mỗi loại cảm biến điện dung có các thông số kỹ thuật riêng. Bạn cần xem xét kỹ các thông số này để đảm bảo cảm biến đáp ứng được yêu cầu của ứng dụng:

• Dải đo (Sensing Range): Khoảng cách tối đa mà cảm biến có thể phát hiện vật thể.
• Độ chính xác (Accuracy): Sai số của phép đo.
• Độ phân giải (Resolution): Thay đổi nhỏ nhất mà cảm biến có thể phát hiện.
• Thời gian đáp ứng (Response Time): Thời gian cảm biến phản hồi khi có sự thay đổi.
• Nhiệt độ hoạt động (Operating Temperature): Phạm vi nhiệt độ mà cảm biến có thể hoạt động ổn định.
• Độ ẩm hoạt động (Operating Humidity): Phạm vi độ ẩm mà cảm biến có thể hoạt động ổn định.
• Điện áp cung cấp (Supply Voltage): Điện áp cần thiết để cảm biến hoạt động.
• Dòng điện tiêu thụ (Current Consumption): Dòng điện mà cảm biến tiêu thụ.
• Loại đầu ra (Output Type): Tín hiệu đầu ra của cảm biến (analog, digital, PNP, NPN,…).
• Cấp bảo vệ (Ingress Protection – IP): Khả năng chống bụi và nước của cảm biến (ví dụ: IP67).
• Vật liệu (Material): Chất liệu cấu tạo cảm biến.

6.4. Chọn nhà cung cấp uy tín

Việc lựa chọn nhà cung cấp uy tín là rất quan trọng để đảm bảo bạn mua được sản phẩm chất lượng, có nguồn gốc rõ ràng và được hỗ trợ kỹ thuật tốt. Dưới đây là một số tiêu chí để đánh giá nhà cung cấp:

• Kinh nghiệm và uy tín: Ưu tiên các nhà cung cấp có nhiều năm kinh nghiệm trong lĩnh vực cảm biến và có uy tín trên thị trường.
• Chất lượng sản phẩm: Tìm hiểu về chất lượng sản phẩm của nhà cung cấp, có thể tham khảo đánh giá của khách hàng khác.
• Chứng nhận và tiêu chuẩn: Kiểm tra xem sản phẩm của nhà cung cấp có đáp ứng các tiêu chuẩn chất lượng và an toàn liên quan không (ví dụ: CE, RoHS,…).
• Dịch vụ hỗ trợ: Đảm bảo nhà cung cấp có dịch vụ hỗ trợ kỹ thuật tốt, sẵn sàng giải đáp thắc mắc và hỗ trợ bạn trong quá trình sử dụng sản phẩm.
• Chính sách bảo hành: Tìm hiểu về chính sách bảo hành của nhà cung cấp, đảm bảo bạn được bảo vệ quyền lợi khi có sự cố xảy ra.
• Giá cả: So sánh giá cả của các nhà cung cấp khác nhau để tìm được mức giá hợp lý nhất.

6.5. Một số lưu ý khi mua

• Kiểm tra kỹ thông số kỹ thuật: Đảm bảo các thông số kỹ thuật của cảm biến phù hợp với yêu cầu ứng dụng của bạn.
• Yêu cầu báo giá chi tiết: Đề nghị nhà cung cấp cung cấp báo giá chi tiết, bao gồm giá sản phẩm, chi phí vận chuyển, thuế,…
• Hỏi rõ về chính sách bảo hành và đổi trả: Đảm bảo bạn hiểu rõ về chính sách bảo hành và đổi trả của nhà cung cấp.
• Yêu cầu tài liệu hướng dẫn sử dụng: Đảm bảo nhà cung cấp cung cấp đầy đủ tài liệu hướng dẫn sử dụng và lắp đặt cảm biến.
• Hàng chính hãng: Nên mua hàng ở những đại lý phân phối chính hãng để đảm bảo chất lượng.
• Bảo hành: Đảm bảo thời gian bảo hành sản phẩm.

7. Hướng dẫn lắp đặt và sử dụng cảm biến điện dung

Để cảm biến điện dung hoạt động hiệu quả và bền bỉ, việc lắp đặt và sử dụng đúng cách là vô cùng quan trọng.

7.1. Hướng dẫn lắp đặt

Việc lắp đặt cảm biến điện dung có thể khác nhau tùy thuộc vào loại cảm biến và ứng dụng cụ thể. Tuy nhiên, dưới đây là các bước cơ bản và hướng dẫn chung:

1. Chuẩn bị:
   • Đọc kỹ hướng dẫn sử dụng của nhà sản xuất.
   • Chuẩn bị đầy đủ dụng cụ cần thiết (ví dụ: tua vít, kìm, cờ lê,…).
   • Đảm bảo nguồn điện đã được ngắt trước khi tiến hành lắp đặt.
   • Chọn vị trí lắp đặt phù hợp, đảm bảo cảm biến không bị che khuất, không bị rung động mạnh, và tránh xa các nguồn nhiệt, nguồn điện từ mạnh.
2. Lắp đặt cơ khí:
   • Gắn cảm biến vào vị trí đã chọn bằng cách sử dụng các phụ kiện đi kèm (ví dụ: đai ốc, vòng đệm, giá đỡ,…).
   • Đảm bảo cảm biến được gắn chắc chắn, không bị lỏng lẻo.
   • Đối với cảm biến đo mức, đảm bảo cảm biến được đặt đúng hướng (thường là hướng thẳng đứng) và tiếp xúc với chất cần đo.
   • Đối với cảm biến tiệm cận, điều chỉnh khoảng cách giữa cảm biến và vật thể (nếu cần) theo hướng dẫn của nhà sản xuất.
3. Kết nối điện:
   • Kết nối dây cáp của cảm biến với hệ thống điều khiển (ví dụ: PLC, bộ điều khiển,…) theo sơ đồ đấu dây của nhà sản xuất.
   • Đảm bảo các kết nối được chắc chắn, không bị hở.
   • Sử dụng ống bảo vệ dây cáp (nếu cần) để bảo vệ dây cáp khỏi các tác động của môi trường.
4. Kiểm tra:
   • Sau khi lắp đặt xong, bật nguồn điện và kiểm tra hoạt động của cảm biến.
   • Sử dụng vật thể mẫu để kiểm tra xem cảm biến có phát hiện đúng hay không.
   • Điều chỉnh độ nhạy của cảm biến (nếu cần) theo hướng dẫn của nhà sản xuất.

7.2. Hướng dẫn cài đặt và hiệu chuẩn

Một số cảm biến điện dung có thể cần được cài đặt và hiệu chuẩn để đảm bảo hoạt động chính xác.

• Cài đặt:
  • Một số cảm biến có các nút bấm hoặc công tắc để cài đặt các thông số như:
    • Ngưỡng phát hiện (Threshold): Điều chỉnh độ nhạy của cảm biến.
    • Chế độ hoạt động (Operating Mode): Chọn chế độ NO (Normally Open – thường mở) hoặc NC (Normally Closed – thường đóng).
    • Thời gian trễ (Time Delay): Đặt thời gian trễ trước khi cảm biến đưa ra tín hiệu đầu ra.
  • Việc cài đặt có thể được thực hiện thông qua các nút bấm, công tắc, hoặc phần mềm (đối với các cảm biến có giao tiếp với máy tính).
• Hiệu chuẩn:
  • Hiệu chuẩn là quá trình điều chỉnh cảm biến để đảm bảo độ chính xác của phép đo.
  • Việc hiệu chuẩn có thể được thực hiện bằng cách sử dụng các vật thể mẫu có kích thước và vật liệu đã biết, hoặc bằng cách sử dụng các thiết bị hiệu chuẩn chuyên dụng.
  • Tham khảo hướng dẫn sử dụng của nhà sản xuất để biết cách hiệu chuẩn cụ thể cho từng loại cảm biến.

7.3. Các lưu ý để đảm bảo cảm biến hoạt động tốt

• Tránh lắp đặt cảm biến gần các nguồn nhiễu điện từ mạnh: Các nguồn nhiễu như động cơ, biến tần, dây điện cao thế,… có thể gây ảnh hưởng đến hoạt động của cảm biến, đặc biệt là cảm biến Unshielded.
• Giữ cảm biến sạch sẽ: Bụi bẩn, dầu mỡ, hóa chất,… có thể bám vào bề mặt cảm biến, làm giảm độ nhạy và độ chính xác. Hãy vệ sinh cảm biến định kỳ bằng khăn mềm và dung dịch vệ sinh phù hợp.
• Tránh va đập mạnh: Va đập mạnh có thể làm hỏng cảm biến.
• Kiểm tra dây cáp thường xuyên: Đảm bảo dây cáp không bị đứt, gãy, hở, hoặc bị ăn mòn.
• Tuân thủ hướng dẫn của nhà sản xuất: Luôn đọc kỹ hướng dẫn sử dụng của nhà sản xuất và tuân thủ các khuyến cáo về lắp đặt, sử dụng và bảo trì.
• Đảm bảo nhiệt độ và độ ẩm phù hợp: Tránh để cảm biến hoạt động trong môi trường có nhiệt độ và độ ẩm vượt quá phạm vi cho phép.

7.4. Hướng dẫn bảo trì

Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất. Thông thường, việc bảo trì bao gồm:

• Kiểm tra cảm biến và dây cáp xem có bị hư hỏng, ăn mòn, hoặc lỏng lẻo không.
• Vệ sinh cảm biến bằng khăn mềm và dung dịch vệ sinh phù hợp (nếu cần).
• Kiểm tra hoạt động của cảm biến bằng cách sử dụng vật thể mẫu.
• Hiệu chuẩn lại cảm biến (nếu cần).

7.5. Hướng dẫn sửa chữa

• Không tự ý sửa chữa cảm biến nếu bạn không có đủ kiến thức và kỹ năng. Việc sửa chữa không đúng cách có thể làm hỏng cảm biến và gây nguy hiểm.
• Nếu cảm biến bị hỏng, hãy liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.
• Trong một số trường hợp, bạn có thể tự thay thế các bộ phận bị hỏng (ví dụ: dây cáp, đầu nối,…), nhưng hãy đảm bảo sử dụng các bộ phận chính hãng và tuân thủ hướng dẫn của nhà sản xuất.

7.6. Khắc phục các lỗi thường gặp

Lỗi	Nguyên nhân	Cách khắc phục
Cảm biến không hoạt động	Mất nguồn điện, dây cáp bị đứt/hở, cảm biến bị hỏng	Kiểm tra nguồn điện, kiểm tra dây cáp, liên hệ nhà cung cấp nếu cảm biến bị hỏng
Cảm biến báo sai	Nhiễu điện từ, vật thể lạ trong vùng cảm biến, cảm biến bị bẩn, độ nhạy quá cao/thấp, chưa được hiệu chuẩn	Loại bỏ nguồn nhiễu, loại bỏ vật thể lạ, vệ sinh cảm biến, điều chỉnh độ nhạy, hiệu chuẩn lại cảm biến
Cảm biến chập chờn	Kết nối lỏng lẻo, dây cáp bị hỏng, cảm biến bị rung động	Kiểm tra và siết chặt các kết nối, kiểm tra dây cáp, cố định cảm biến chắc chắn
Cảm biến không ổn định	Thay đổi nhiệt độ/độ ẩm, nhiễu điện từ	Đảm bảo nhiệt độ/độ ẩm trong phạm vi cho phép, sử dụng cảm biến Shielded nếu môi trường có nhiều nhiễu, lắp đặt bộ lọc nhiễu (nếu cần)

8. Các câu hỏi liên quan

Trong quá trình tìm hiểu và sử dụng cảm biến điện dung, người dùng thường có một số câu hỏi thường gặp. Dưới đây là một số câu hỏi và câu trả lời ngắn gọn, dễ hiểu:

1. Cảm biến điện dung có thể phát hiện được chất lỏng không?
   • Trả lời: Có, cảm biến điện dung có thể phát hiện được nhiều loại chất lỏng khác nhau, bao gồm nước, dầu, hóa chất,… Tuy nhiên, khả năng phát hiện và độ chính xác có thể khác nhau tùy thuộc vào loại chất lỏng và loại cảm biến.
2. Cảm biến điện dung có thể đo được khoảng cách không?
   • Trả lời: Cảm biến điện dung chủ yếu được sử dụng để phát hiện sự có mặt của vật thể hoặc đo mức chất lỏng/chất rắn. Một số loại cảm biến tiệm cận điện dung có thể đo được khoảng cách đến vật thể trong phạm vi gần, nhưng độ chính xác không cao bằng các loại cảm biến chuyên dụng để đo khoảng cách (ví dụ: cảm biến siêu âm, cảm biến laser).
3. Cảm biến điện dung có bị ảnh hưởng bởi nhiệt độ và độ ẩm không?
   • Trả lời: Có, sự thay đổi nhiệt độ và độ ẩm có thể ảnh hưởng đến điện dung của môi trường xung quanh, làm thay đổi độ chính xác của cảm biến. Tuy nhiên, mức độ ảnh hưởng phụ thuộc vào loại cảm biến và điều kiện môi trường cụ thể. Một số cảm biến được thiết kế để giảm thiểu ảnh hưởng của nhiệt độ và độ ẩm.
4. Cảm biến điện dung có cần hiệu chuẩn không?
   • Trả lời: Có, để đảm bảo độ chính xác, cảm biến điện dung nên được hiệu chuẩn định kỳ. Tần suất hiệu chuẩn phụ thuộc vào loại cảm biến, ứng dụng và yêu cầu về độ chính xác.
5. Cảm biến điện dung có thể hoạt động trong môi trường khắc nghiệt không?
   • Trả lời: Có, nhiều loại cảm biến điện dung được thiết kế để hoạt động trong môi trường khắc nghiệt, bao gồm nhiệt độ cao, độ ẩm cao, bụi bẩn, hóa chất,… Tuy nhiên, bạn cần chọn loại cảm biến có cấp bảo vệ (IP) phù hợp với môi trường làm việc.
6. Cảm biến điện dung có an toàn không?
   • Trả lời: Cảm biến điện dung thường an toàn khi sử dụng đúng cách. Tuy nhiên, bạn cần tuân thủ các hướng dẫn an toàn của nhà sản xuất, đặc biệt khi làm việc với điện áp cao hoặc trong môi trường nguy hiểm (ví dụ: dễ cháy nổ).
7. Sự khác nhau giữa cảm biến điện dung PNP và NPN là gì?
   • Cảm biến PNP và NPN khác nhau ở loại tín hiệu đầu ra. Cảm biến PNP cung cấp tín hiệu dương (+), trong khi cảm biến NPN cung cấp tín hiệu âm (-). Việc lựa chọn giữa PNP và NPN phụ thuộc vào hệ thống điều khiển mà bạn đang sử dụng.
8. Cảm biến điện dung thường được sử dụng cho việc đo mức chất rắn hay chất lỏng

• • Tùy thuộc vào loại cảm biến và cấu hình, cảm biến điện dung có thể được sử dụng để đo mức cả chất rắn và chất lỏng.

Xem thêm:

• Cảm biến chuyển động là gì? Nguyên lý hoạt động và cách lắp đặt
• Cảm biến áp suất : Giới thiệu và nguyên lý hoạt động
• 6 loại cảm biến công nghiệp phổ biến nhất hiện nay

Bài viết này đã cung cấp cho bạn một cái nhìn toàn diện về cảm biến điện dung, từ những khái niệm cơ bản đến các ứng dụng thực tế và hướng dẫn chi tiết. Hy vọng rằng, với những kiến thức này, bạn đã hiểu rõ hơn về loại cảm biến đa năng này và có thể tự tin lựa chọn, lắp đặt, sử dụng cảm biến điện dung một cách hiệu quả. Nếu cần tư vấn chọn mua thiết bị điện Siemens chính hãng, hãy liên hệ đến Thanh Thiên Phú qua hotline 08.12.77.88.99 để được hỗ trợ nhanh nhất nhé!
